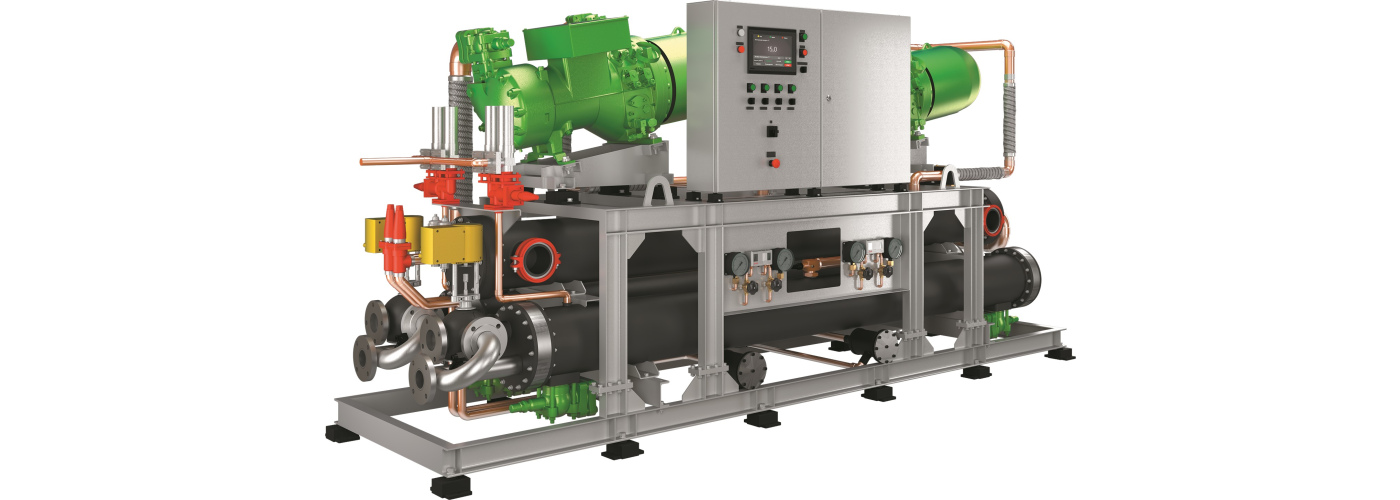

Машина холодильная водоохлаждающая МХВ
Машина холодильная водоохлаждающая предназначена для охлаждения промежуточного хладоносителя в системахкондиционирования воздуха на кораблях и судах всех типов, классов и назначений, газодобывающих платформах, пла-вучих буровых установках, стационарных морских платформах, объектах гражданского и промышленного строительства.
- Номинальная холодопроизводительность от 97 до 860 кВт
- Автоматическое поддержание заданной температуры хладоносителя на выходе холодильной машины
- Хладоноситель – пресная вода
- Озонобезопасный хладагент R134а
- Использование морской или пресной воды в качестве охлаждающей среды для конденсатора
- Плавное или ступенчатое регулирование холодопроизводительности
- Автоматическое поддержание давления конденсации при низких температурах охлаждающей забортной воды при помощи регулятора давления конденсации
- Система самодиагностики
- Передача данных, характеризующих работу МХМ, в систему управления техническими средствами (СУТС) по интерфейсным каналам
- Удаленное управление МХМ через СУТС
- Два полностью независимых контура по хладагенту (начиная с модели МХМ-190)
- Сенсорная панель управления с диагональю 10”
- Право- или левостороннее подключение трубопроводов охлаждающей забортной воды по запросу
- Озонобезопасные хладагенты R407с, R404a по запросу
- Альтернативный хладоноситель по запросу
- Альтернативная холодопроизводительность по запросу
|
МХВ-90 |
МХВ-150 |
МХВ-200 |
МХВ-250 |
МХВ-300 |
МХВ-350 |
МХВ-400 |
МХВ-450 |
МХВ-500 |
МХВ-600 |
МХВ-700 |
МХВ-800 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Холодопроизводительность, кВт |
97 |
150 |
200 |
250 |
300 |
350 |
400 |
470 |
500 |
630 |
740 |
860 |
|
Температура хладоносителя на выходе из испарителя, °С |
7 ± 1 |
|||||||||||
|
Расход хладоносителя через испаритель, м3/ч, ±10 % |
17,2 |
26,5 |
34,3 |
44,8 |
52,9 |
61,1 |
69,8 |
87,3 |
87,3 |
109,6 |
130,3 |
151,2 |
|
Температура охлаждающей забортной воды на входе в конденсатор, °С |
32 |
|||||||||||
|
Расход охлаждающей забортной воды, м3/ч, ±10 % |
15 |
23 |
2х15 |
2х18 |
2х23 |
2х25 |
2х32 |
2х38 |
2х38 |
2х54 |
2х58 |
2х73 |
|
Гидравлическое сопротивление испарителя, кПа, не более |
50 |
|||||||||||
|
Рабочее давление хладоносителя, МПа, не более |
1 |
|||||||||||
|
Гидравлическое сопротивление конденсатора с регулятором давления конденсации, кПа, не более |
100 |
|||||||||||
|
Рабочее давление охлаждающей забортной воды, МПа, не более |
1 |
|||||||||||
|
Хладагент |
R134a |
|||||||||||
|
Теоретический объем всасывания компрессора, м3/ч, не более |
170 |
258 |
170 |
220 |
258 |
295 |
336 |
410 |
410 |
535 |
615 |
700 |
|
Потребляемая мощность, кВт |
24,8 |
37,3 |
49,6 |
60,8 |
74,6 |
84,8 |
96,6 |
117,4 |
117,4 |
150,2 |
176,4 |
199,8 |
|
Потребляемый ток, А |
44,2 |
66,4 |
88,4 |
112 |
132,8 |
149,4 |
163,2 |
204,6 |
204,6 |
262,4 |
296,2 |
327,2 |
|
Максимальный потребляемый ток, А, не более |
66 |
124 |
132 |
216 |
248 |
288 |
324 |
364 |
364 |
428 |
560 |
620 |
|
Масса в сухом состоянии, кг |
1600 |
2500 |
2800 |
3000 |
3200 |
3500 |
3850 |
3900 |
4500 |
5000 |
5500 |
6000 |
|
Питание |
Род тока переменный, трехфазный, напряжение 380 В, частота 50 Гц, без изолированной нейтрали |
|||||||||||
Примечание - Допуск на холодопроизводительность, потребляемую мощность, потребляемый ток и массу в сухом состоянии от минус 15% до плюс 10%.
