Описание продукта

КАП автоматически поддерживает заданную температуру воздуха в помещении. Может работать как в режиме полной рециркуляции, так и с подмешиванием свежего наружного воздуха.

Управление кондиционером — с местного щита управления. Возможно удалённое управление через систему управления техническим средством (СУТС) по интерфейсным каналам или с пульта дистанционного управления.

Имеется несколько вариантов исполнение КАП:

с пленумом,
без пленума,
с конденсатором водяного охлаждения,
с выносным конденсатором воздушного охлаждения.

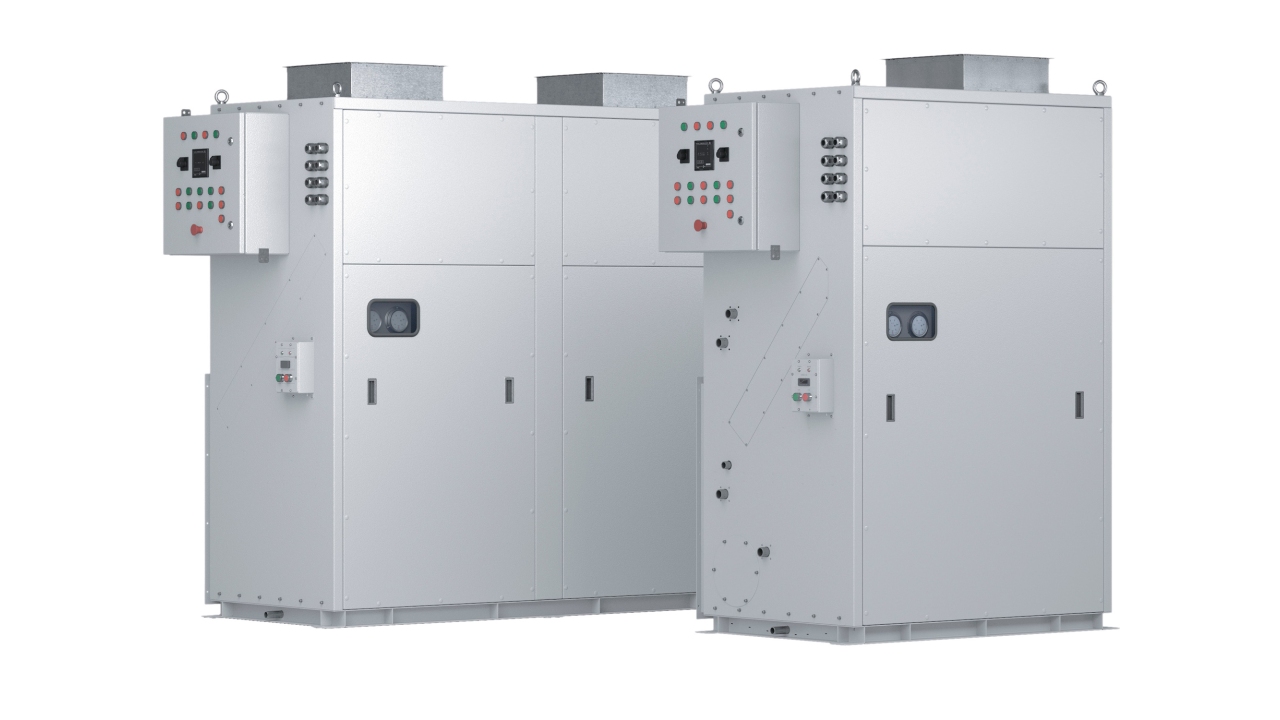

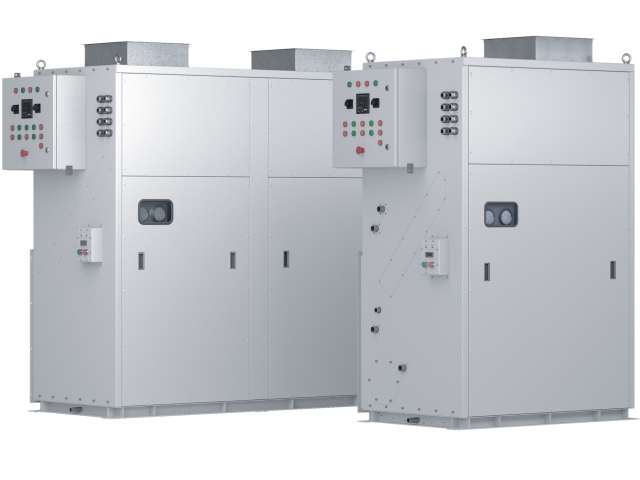

Корпус КАП может быть моноблочным или модульным. Для удобства технического обслуживания передние и задние панели корпуса сделаны съёмными.

Технические характеристики

Типоразмер автономного кондиционера	Производительность ***				Хладагент	Избыточное полное давление, Па, ±15% **	Расход воды на охлаждение конденсатора, м³/ч, ±10%	Потребляемая мощность в реж. охл., кВт, ±15%	Потребляемая мощность в реж. электр. нагрев., кВт, ±10%	Потребляемая мощность в реж. вент., кВт, ±10%	Масса, кг, ±10%, не более
	По холоду*, кВт, ±15%	По воздуху, м³/ч, ±15%	По теплу, кВт, ± 10%
	По холоду*, кВт, ±15%	По воздуху, м³/ч, ±15%	С водяным нагревателем	С электрическим нагревателем
КАП1−5-1,0	5	1000	7,5	3	R134a	200	1,2	2,2	3,37	0,37	200
КАП1−7,5−1,7	7,5	1700	14	5,7	R134a	220	1,5	2,5	6,1	0,37	210
КАП1−10−2,2	10	2200	17	6	R134a	300	2,2	3,5	6,75	0,75	250
КАП1−14−2,2	14	2200	17	6	R134a	400	2,8	4,8	6,75	0,75	270
КАП1−14−3,3	14	3300	17	6	R134a	400	2,8	5,5	7,5	1,50	270
КАП1−18−3,3	18	3300	17	6	R134a	400	3,6	6,1	7,5	1,50	290
КАП1−18−4,4	18	4400	34	12	R134a	400	3,6	6,8	14,2	2,20	370
КАП1−22−4,4	22	4400	34	12	R134a	400	4,0	7,1	14,2	2,20	390
КАП1−22−5,5	22	5500	40	12	R134a	400	4,0	7,85	15,0	3,00	440
КАП1−28−5,5	28	5500	40	12	R134a	400	4,9	9,1	15,0	3,00	450
КАП1−28−7,0	28	7000	51	15	R134a	400	4,9	9,4	18,0	3,00	640
КАП1−32−7,0	32	7000	51	15	R134a	400	5,5	12,4	18,0	3,00	650
КАП1−45−7,0	45	7000	51	15	R134a	400	9,0	13,5	18,0	3,00	660
КАП1−32−9,0	32	9000	51	15	R134a	400	5,5	14,0	20,5	5,50	720
КАП1−45−9,0	45	9000	51	15	R134a	400	9,1	16,5	20,5	5,50	740
КАП1−50−9,0	50	9000	51	15	R134a	400	10,0	17,0	20,5	5,50	750
КАП1−32−11,0	32	11 000	73	24	R134a	400	5,5	14,5	30,0	6,00	830
КАП1−45−11,0	45	11 000	73	24	R134a	400	9,1	16,1	30,0	6,00	840
КАП1−64−11,0	64	11 000	73	24	R134a	400	12,8	23,0	30,0	6,00	940
КАП1−45−12,5	45	12 500	73	24	R134a	400	9,1	16,5	30,0	6,00	890
КАП1−64−12,5	64	12 500	73	24	R134a	400	12,8	23,5	30,0	6,00	960
КАП1−45−14,0	45	14 000	90	24	R134a	400	9,1	17,1	30,0	6,00	940
КАП1−64−14,0	64	14 000	90	24	R134a	400	12,8	24,45	30,0	6,00	990
КАП1−90−14,0	90	14 000	90	24	R134a	400	18,0	27,0	30,0	6,00	1020
КАП1−50−16,0	50	16 000	90	24	R134a	400	10,0	18,5	30,0	8,00	970
КАП1−64−16,0	64	16 000	90	24	R134a	400	12,8	23,5	30,0	8,00	980
КАП1−90−16,0	90	16 000	90	24	R134a	400	18,0	25,0	30,0	8,00	990
КАП1−100−16,0	100	16 000	90	24	R134a	400	20,0	28,5	30,0	8,00	1070
КАП1−64−18,0	64	18 000	96	24	R134a	400	12,8	26,5	33,0	9,00	1090
КАП1−90−18,0	90	18 000	96	24	R134a	400	18,0	28,7	33,0	9,00	1110
КАП1−100−18,0	100	18 000	96	24	R134a	400	20,0	33,6	33,0	11,10	1120
КАП1−64−20,0	64	20 000	96	24	R134a	400	12,8	27,5	30,0	6,00	1020
КАП1−90−20,2	90	20 000	96	24	R134a	400	18,0	30,5	30,0	6,00	1130
КАП1−100−20,0	100	20 000	96	24	R134a	400	20,0	29,0	30,0	6,00	1390
КАП1−90−22,0	90	22 000	102	30	R134a	400	18,0	29,5	39,0	9,00	1145
КАП1−128−22,0	128	22 000	102	30	R134a	400	25,6	36,0	39,0	9,00	1350
КАП1−135−22,0	135	22 000	102	30	R134a	400	27,0	39,5	39,0	9,00	1690
КАП1−90−25,0	90	25 000	102	30	R134a	400	18,0	32,5	42,0	12,00	1210
КАП1−128−25,0	128	25 000	102	30	R134a	400	25,6	39,0	42,0	12,00	1400
КАП1−150−25,0	150	25 000	102	30	R134a	400	30,0	40,5	42,0	12,00	1750
КАП1−128−28,0	128	28 000	120	48	R134a	400	25,6	45,5	60,0	12,00	1460
КАП1−180−28,0	180	28 000	120	48	R134a	400	36,0	56,5	60,0	12,00	1800
КАП1−128−31,5	128	31 500	120	48	R134a	400	25,6	49,5	64,0	16,00	1560
КАП1−192−31,5	192	31 500	120	48	R134a	400	38,4	65,3	64,0	16,00	1980
КАП1−128−36,0	128	36 000	180	48	R134a	400	25,6	52,4	64,0	16,00	1660
КАП1−192−36,0	192	36 000	180	48	R134a	400	50,0	69,0	64,0	16,00	2350
КАП1−200−36,0	200	36 000	180	48	R134a	400	50,0	70,4	64,0	16,00	2400
КАП1−180−40,0	180	40 000	196−500	48	R134a	400	36,0	60,5	66,0	18,00	2010
КАП1−256−40,0	256	40 000	196−500	48	R134a	400	52,0	82,4	66,0	18,00	2340
КАП1−180−44,0	180	44 000	220−600	60	R134a	400	36,0	60,5	78,0	18,00	2200
КАП1−256−44,0	256	44 000	220−600	60	R134a	400	52,0	82,4	78,0	18,00	2490
КАП1−270−44,0	270	44 000	220−600	60	R134a	400	54,0	92,0	78,0	18,00	2540
КАП1−180−50,0	180	50 000	240−800	60	R134a	400	36,0	64,8	84,0	24,00	2390
КАП1−270−50,0	270	50 000	240−800	60	R134a	400	54,0	78,0	84,0	24,00	2470
КАП1−300−50,0	300	50 000	240−800	60	R134a	400	60,0	81,0	84,0	24,00	2600
КАП1−256−63,0	256	63 000	240−1000	96	R134a	400	51,2	96,4	128,0	32,00	2540
КАП1−360−63,0	360	63 000	240−1000	96	R134a	400	72,0	112,6	128,0	32,00	2900
КАП1−256−80,0	256	80 000	400−1200	108	R134a	400	51,2	102,0	144,0	36,00	3100
КАП1−360−80,0	360	80 000	400−1200	108	R134a	400	72,0	110,0	144,0	36,00	3300
КАП1−400−80,0	400	80 000	400−1200	108	R134a	400	80,0	118,0	144,0	36,00	3500
КАП1−360−100	360	100 000	480−1500	120	R134a	400	72,0	130,0	168,0	48,00	3600
КАП1−540−100	540	100 000	480−1500	120	R134a	400	108,0	170,0	168,0	48,00	4200

* Холодопроизводительность приведена при следующих параметрах:

температура воздуха на входе в кондиционер плюс 27 0С;
относительная влажность воздуха на входе в кондиционер 50%;
температура охлаждающей воды на входе в кондиционер плюс 25 0С.

** Возможно изменение избыточного давления, при этом, по согласованию с Заказчиком, могут измениться габаритно-присоединительные или весовые характеристики.

*** Производительности, при согласовании с заказчиком или по ИТТ, могут быть изменены.

Дополнительное оборудование*

№	Наименование
1	Электрический нагреватель
2	Водяной нагреватель
3	Увлажнитель воздуха
4	Ступенчатое регулирование теплопроизводительности (100%, 50%)
5	Плавное регулирование теплопроизводительности (100% – 0%)
6	Плавное регулирование холодопроизводительности (100% – 25%)
7	Регулятор давления конденсации
8	Пульт дистанционного управления
9	Передача данных по интерфейсным каналам (RS-485)
10	Поддержание температуры воздуха на выходе кондиционера**

* Указывается при заказе.

** Поддержание температуры воздуха на выходе кондиционера функционирует совместно с плавным регулированием теплопроизводительности (100% — 0%) и регулированием холодопроизводительности (100% – 25%).

Дополнительно

Доступные опции

Цвет корпуса кондиционера по запросу.
Удаленное управление кондиционером с помощью пульта дистанционного управления.
Передача данных, характеризующих работу кондиционера, по интерфейсным каналам.
Право- или левостороннее подключение трубопроводов охлаждающей воды для конденсатора водяного охлаждения.
Альтернативные озонобезопасные хладагенты по запросу.
Альтернативная холодопроизводительность кондиционера по запросу.
Альтернативная теплопроизводительность кондиционера по запросу.
Альтернативные расход и избыточное давление воздуха кондиционера по запросу.

Состав

Холодильная машина:
- компрессор;
- конденсатор водяного охлаждения;
- воздухоохладитель (испаритель);
- запорная, регулирующая и предохранительная арматура;
- трубопроводы;
Электровентилятор
Фильтр воздушный
Средства индикации и защиты
Блок управления
