Описание продукта

Прецизионные кондиционеры допускают отклонения температуры и влажности от заданных значений не более 0,5°C и 2% соответственно.

Безотказность кондиционеров обеспечивается качеством используемых материалов и компонентов, а также широким применением средств самодиагностики и резервированием основных систем.

В зависимости от потребностей заказчика, используется один из трёх вариантов конструкции прецизионного кондиционера:

С воздушным охлаждением и выносным конденсатором.
Выносной конденсатор с воздушным охлаждением может устанавливаться вне зданий и помещений, тепло и шум не проникают внутрь, что позволяет использовать всю мощность охлаждения для защиты стоек.
С водяным охлаждением конденсатора.
Установка оснащена встроенной холодильной машиной с водяным охлаждением и инверторным компрессором. Встроенная холодильная машина с водяным охлаждением отвечает за весь процесс охлаждения внутри кондиционера, такая конструкция делает устройство компактным и полностью автономным. Машина с водяным охлаждением, в отличие от воздушного, проще в обслуживании за счет стабильной температуры конденсации, большей доступности узлов для ее обслуживания.
С охлаждением при помощи хладоносителя.
Крупные дата-центры обычно оборудуются централизованными системами охлаждения на основе мощных промышленных чиллеров. Эти чиллеры обеспечивают эффективное охлаждение воды, которая в качестве холодоносителя поступает в кондиционеры, расположенные в разных частях обслуживаемого здания. Такие системы отличаются надёжностью и высокой точностью поддержания задаваемых параметров.

Расположение оборудования в стойках определяет способы подачи охлаждённого воздуха:

воздух направляется под фальшпол, а затем через решетки или перфорированные плитки в полу поступает под серверные стойки. Проходя через них, воздух нагревается и поднимается к потолку, откуда направляется на охлаждение.
воздух направляется к верхним частям серверных стоек. Этот метод охлаждения применяется, когда оборудование, находящееся в верхней части стоек, выделяет больше тепла, чем расположенное на нижних уровнях.
воздух подаётся непосредственно в юниты серверных стоек. Такое решение обеспечивает прямой обдув оборудования, повышая эффективность охлаждения и сводя расход холодного воздуха к минимуму.

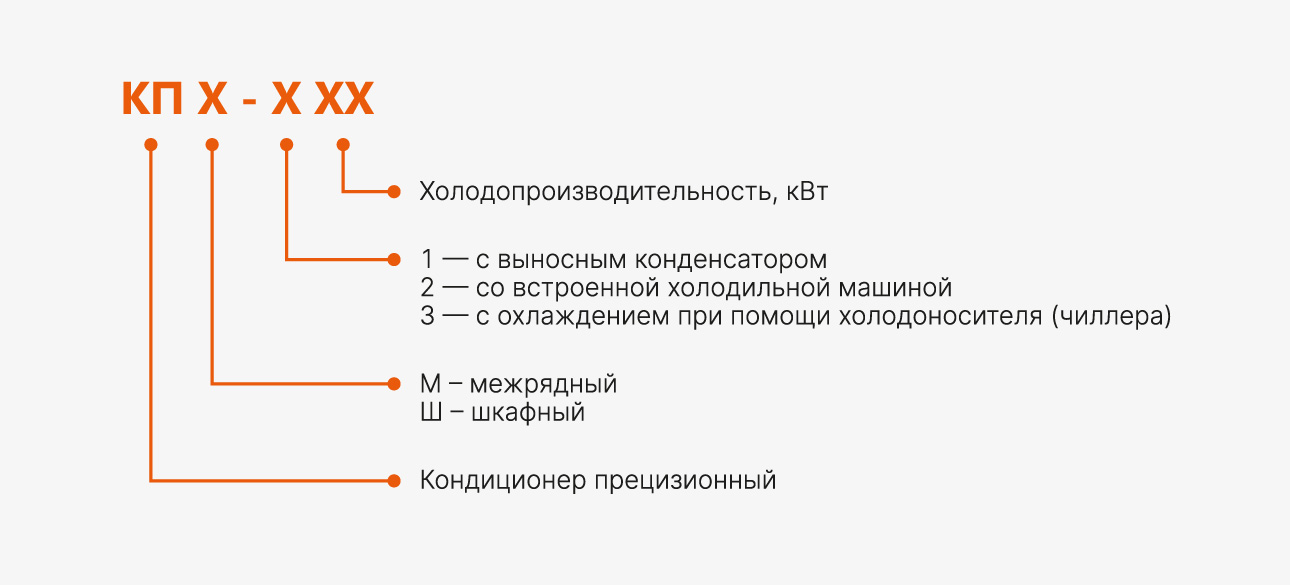

Схема маркировки прецизионных кондиционеров серии КП: исполнение (межрядный/шкафный), способ охлаждения (1, 2, 3) и холодопроизводительность в кВт

Технические характеристики

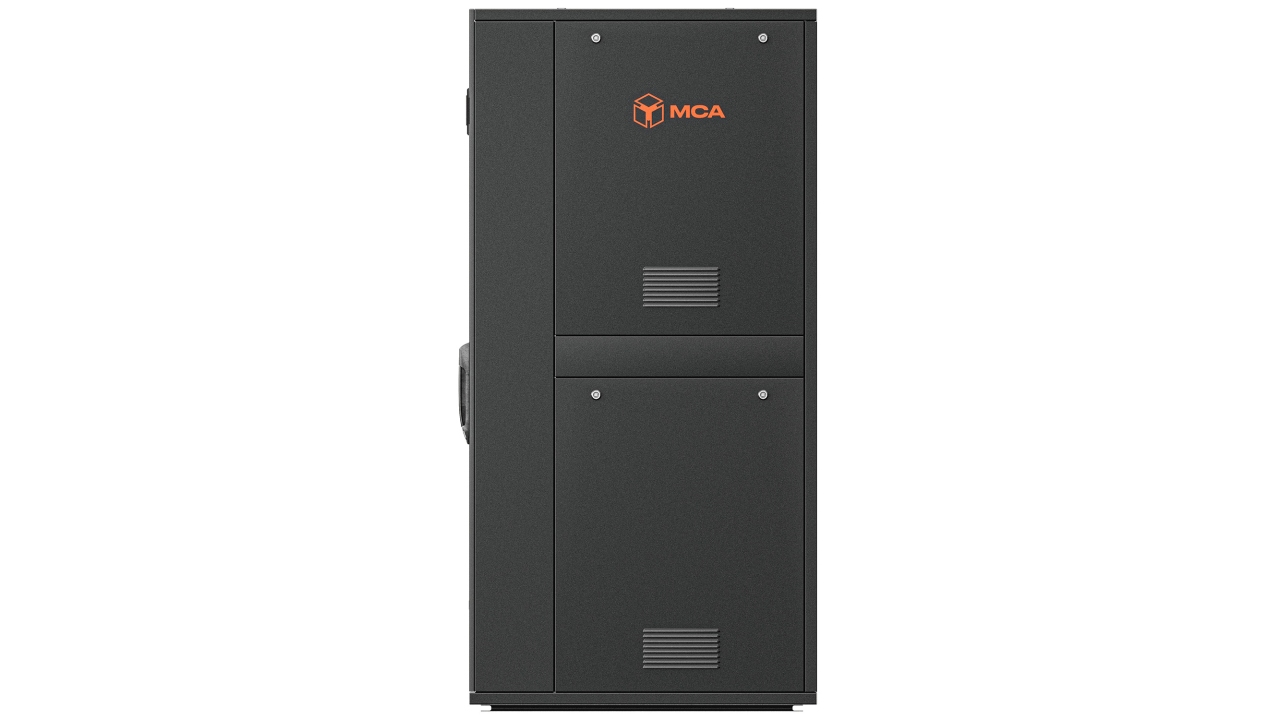

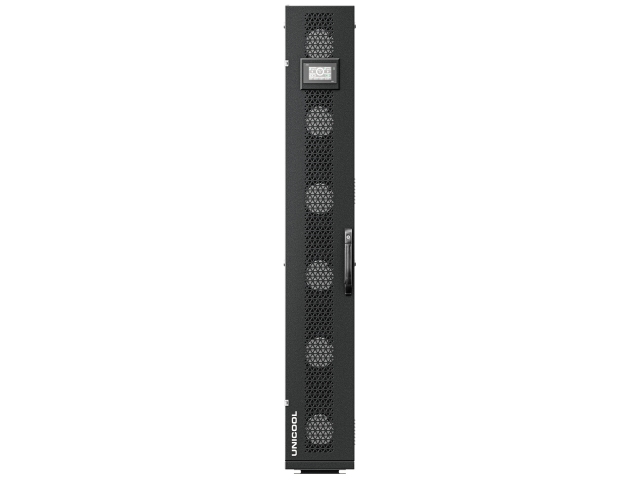

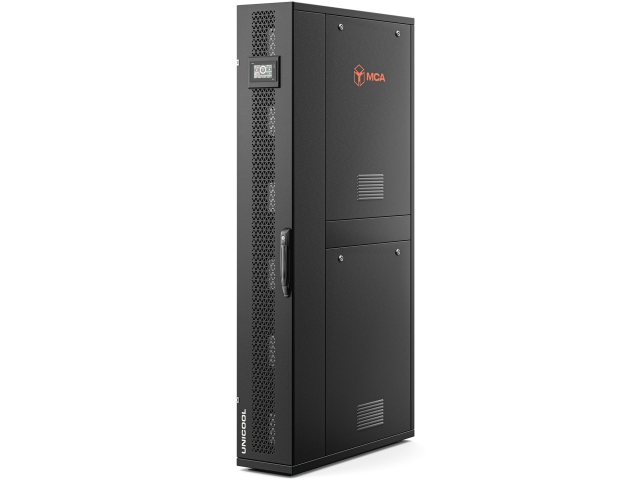

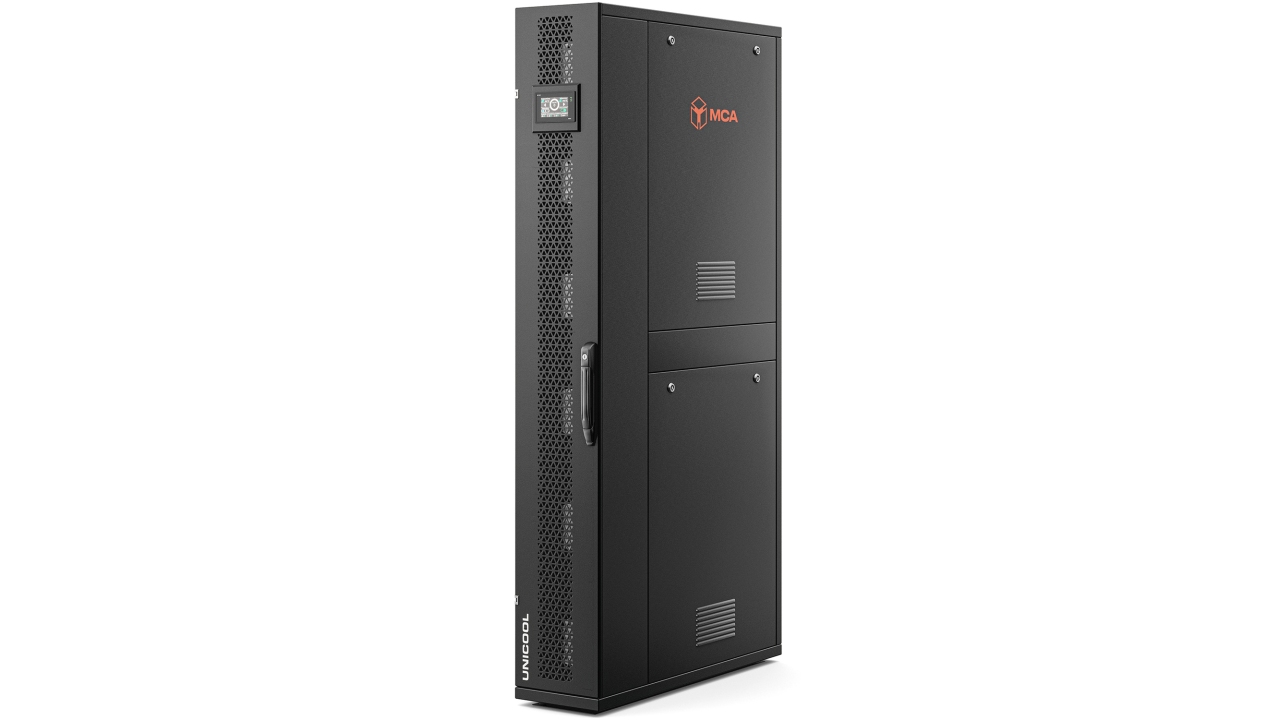

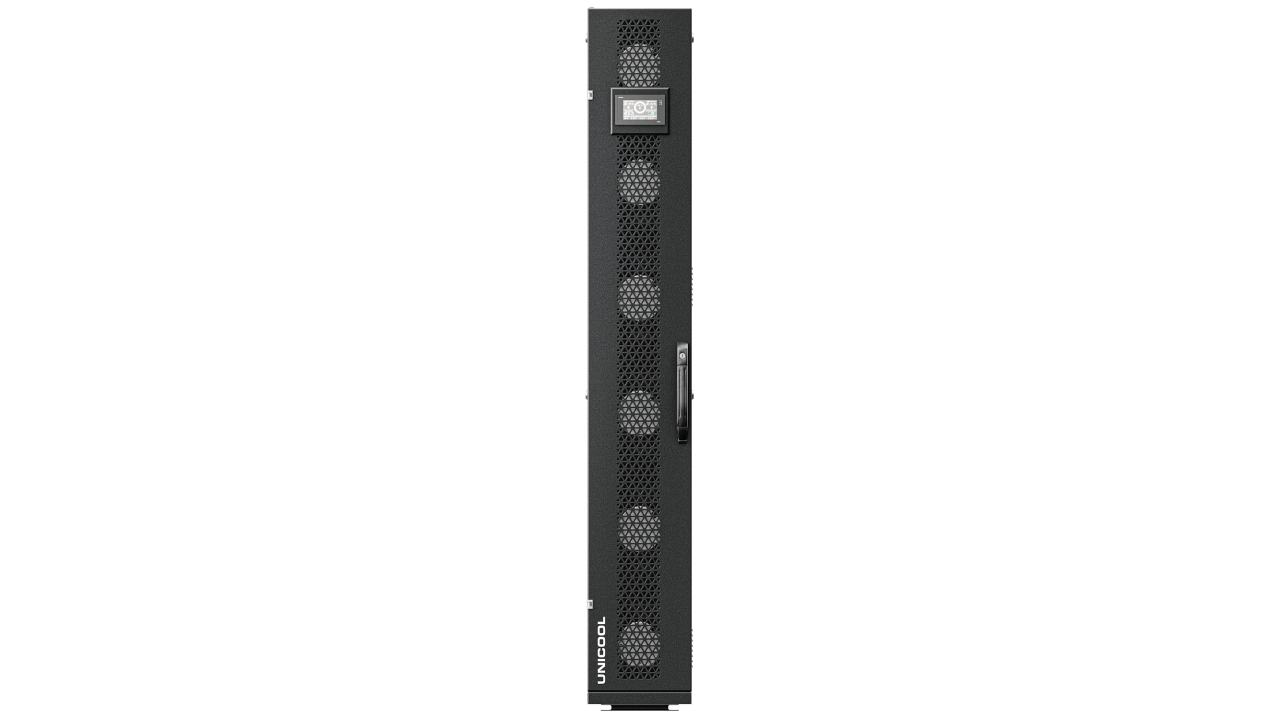

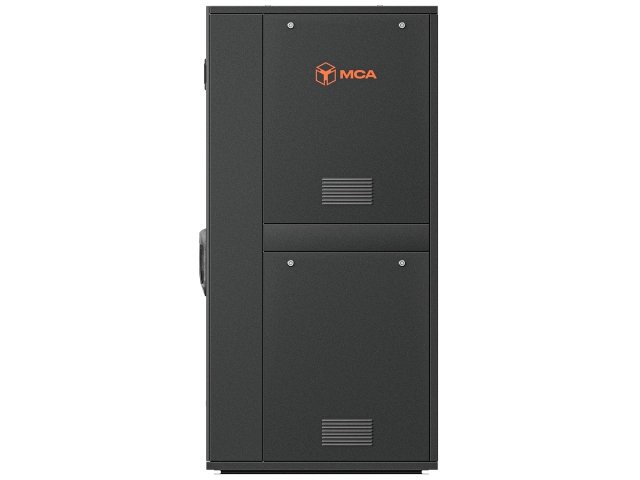

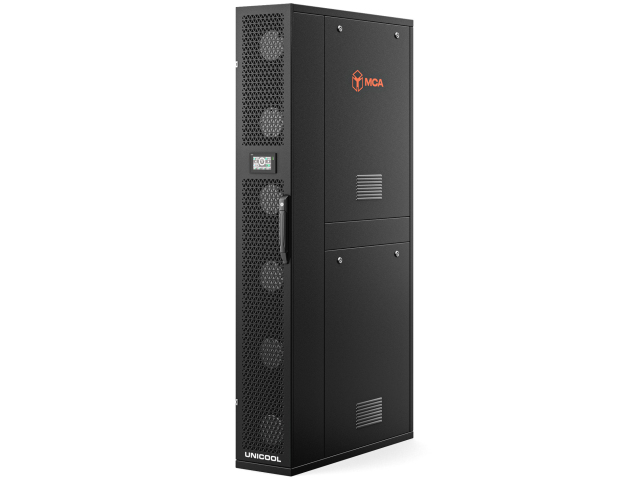

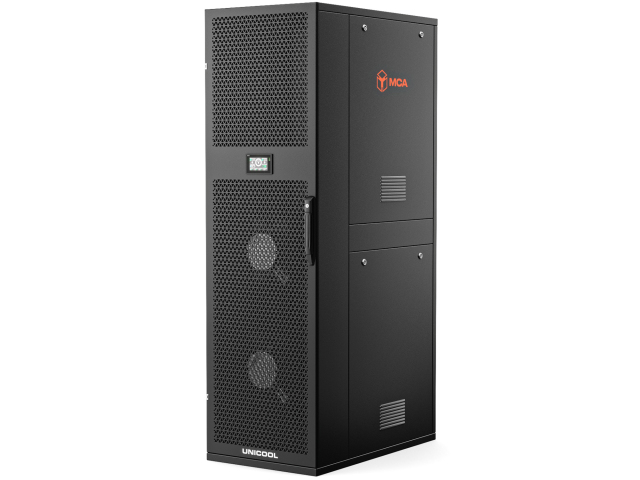

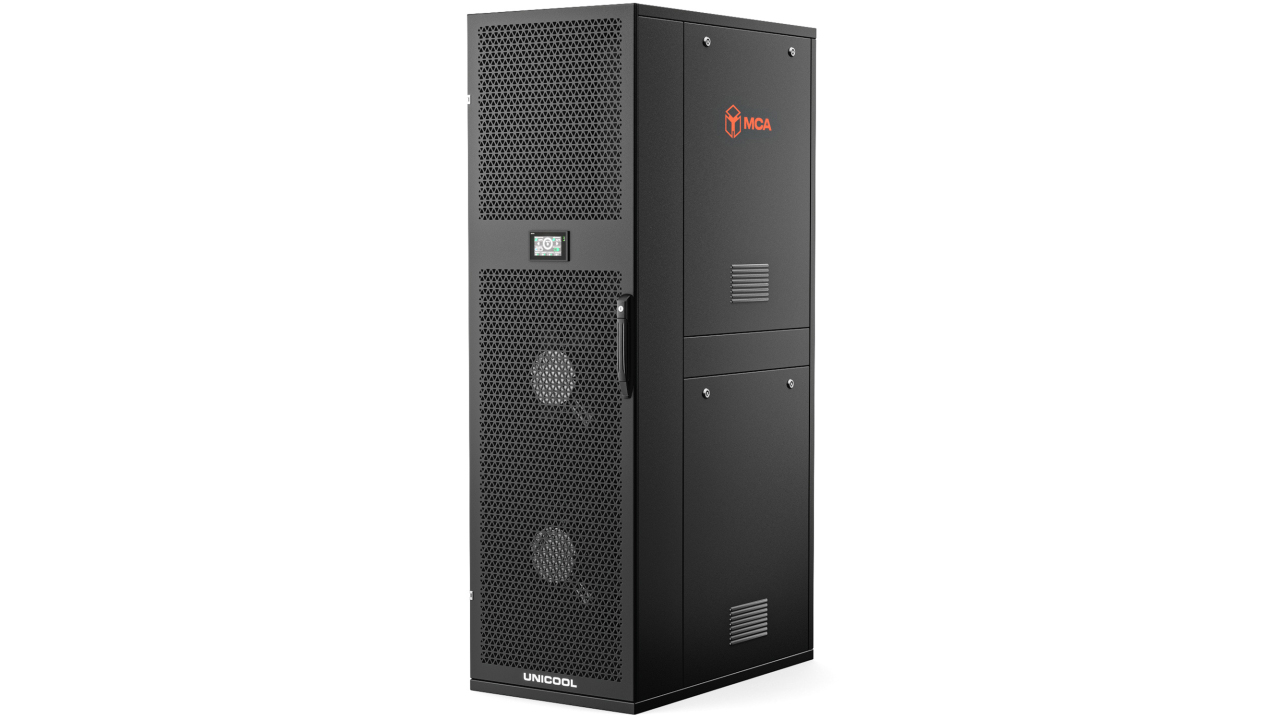

Прецизионные межрядные кондиционеры с воздушным охлаждением и выносным конденсатором

Модель	КПМ-1015	КПМ-1020	КПМ-1025	КПМ-1035	КПМ-1050
Холодопроизводительность, кВт	15	20	25	35	50
Расход воздуха, м³⁠/⁠ч	2200	3200	4000	6000	6850
SHR	0,95–1,00	0,95–1,00	0,95–1,00	0,95–1,00	0,95–1,00
EER	2,9	3,3	3,4	3,2	3,4
Температура воздуха на входе, °С	35	35	35	35	35
Влажность воздуха на входе, %	30	30	30	30	30
Температура воздуха на выходе, °С	18–20	18–20	18–20	18–20	18–20
Диапазон температуры наружного воздуха, °С	–60…+48	–60…+48	–60…+48	–60…+48	–60…+48
Электропитание	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт	5,2	6,1	7,4	11	14,7
Номинальная производительность увлажнителя, кг⁠/⁠час	1,5–3	1,5–3	5–8	5–8	10–15
Номинальная потребляемая мощность увлажнителя (опция), кВт	3,75	3,75	6,0–8,7	6,0–8,7	7,50–11,25
Номинальная потребляемая мощность нагревателя (опция), кВт	3	3	4,5	4,5	6
Хладагент	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров	1	1	1	2	2
Тип компрессора	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный
Класс воздушного фильтра	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)
Протоколы связи	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP
Возможность группового управления	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков
Интеграции с системами диспетчеризации	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS
Возможность работы в конфигурациях	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N
Габариты (ВхШхГ), мм	2000 × 300 × 1070	2000 × 300 × 1070	2000 × 300 × 1070	2000 × 600 × 1070	2000 × 600 × 1070
Масса, кг	180	200	210	260	320

Прецизионные межрядные кондиционеры с водяным охлаждением конденсатора

Модель	КПМ-2015	КПМ-2020	КПМ-2025	КПМ-2035	КПМ-2050
Холодопроизводительность, кВт	15	20	25	35	50
Расход воздуха, м³⁠/⁠ч	2200	3200	4000	6000	6850
SHR	0,95–1,00	0,95–1,00	0,95–1,00	0,95–1,00	0,95–1,00
EER	3,1	3,5	3,6	3,4	3,6
Температура воздуха на входе, °С	35	35	35	35	35
Влажность воздуха на входе, %	30	30	30	30	30
Температура воздуха на выходе, °С	18–20	18–20	18–20	18–20	18–20
Температура охлаждающей жидкости, °С	30/35	30/35	30/35	30/35	30/35
Диапазон температуры охлаждающей жидкости, °С	+15…+40	+15…+40	+15…+40	+15…+40	+15…+40
Электропитание	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт	4,8	5,7	7	10,3	13,9
Номинальная производительность увлажнителя, кг⁠/⁠час	1,5–3	1,5–3	5–8	5–8	10–15
Номинальная потребляемая мощность увлажнителя (опция), кВт	3,75	3,75	6,0–8,7	6,0–8,7	7,50–11,25
Номинальная потребляемая мощность нагревателя (опция), кВт	3	3	4,5	4,5	6
Хладагент	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров	1	1	1	2	2
Тип компрессора	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный
Класс воздушного фильтра	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)
Протоколы связи	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP
Возможность группового управления	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков
Интеграции с системами диспетчеризации	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS
Возможность работы в конфигурациях	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N
Габариты (ВхШхГ), мм	2000 × 300 × 1070	2000 × 300 × 1070	2000 × 300 × 1070	2000 × 600 × 1070	2000 × 600 × 1070
Масса, кг	180	200	210	260	320

Прецизионные межрядные кондиционеры с охлаждением при помощи хладоносителя (чиллера)

Модель	КПМ-3020	КПМ-3030	КПМ-3035	КПМ-3060
Холодопроизводительность, кВт	20	30	35	60
Расход воздуха, м³⁠/⁠ч	4000	4900	5600	9100
SHR	0,95–1,00	0,95–1,00	0,95–1,00	0,95–1,00
Температура воздуха на входе, °С	35	35	35	35
Влажность воздуха на входе, %	30	30	30	30
Температура воздуха на выходе, °С	18–20	18–20	18–20	18–20
Температура хладоносителя, °С	7/12	7/12	7/12	7/12
Электропитание	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт	1	1,2	1,3	2,4
Номинальная производительность увлажнителя, кг⁠/⁠час	1,5–3	5–8	5–8	10–15
Номинальная потребляемая мощность увлажнителя (опция), кВт	3,75	6,0–8,7	6,0–8,7	7,50–11,25
Номинальная потребляемая мощность нагревателя (опция), кВт	3	4,5	4,5	6
Хладагент	вода / водный раствор гликоля	вода / водный раствор гликоля	вода / водный раствор гликоля	вода / водный раствор гликоля
Класс воздушного фильтра	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)	G4 (стандарт) / G4 + F7 (опция)
Протоколы связи	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP
Возможность группового управления	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков
Интеграции с системами диспетчеризации	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS
Возможность работы в конфигурациях	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N
Габариты (ВхШхГ), мм	2000 × 300 × 1070	2000 × 300 × 1070	2000 × 600 × 1070	2000 × 600 × 1070
Масса, кг	180	210	280	300

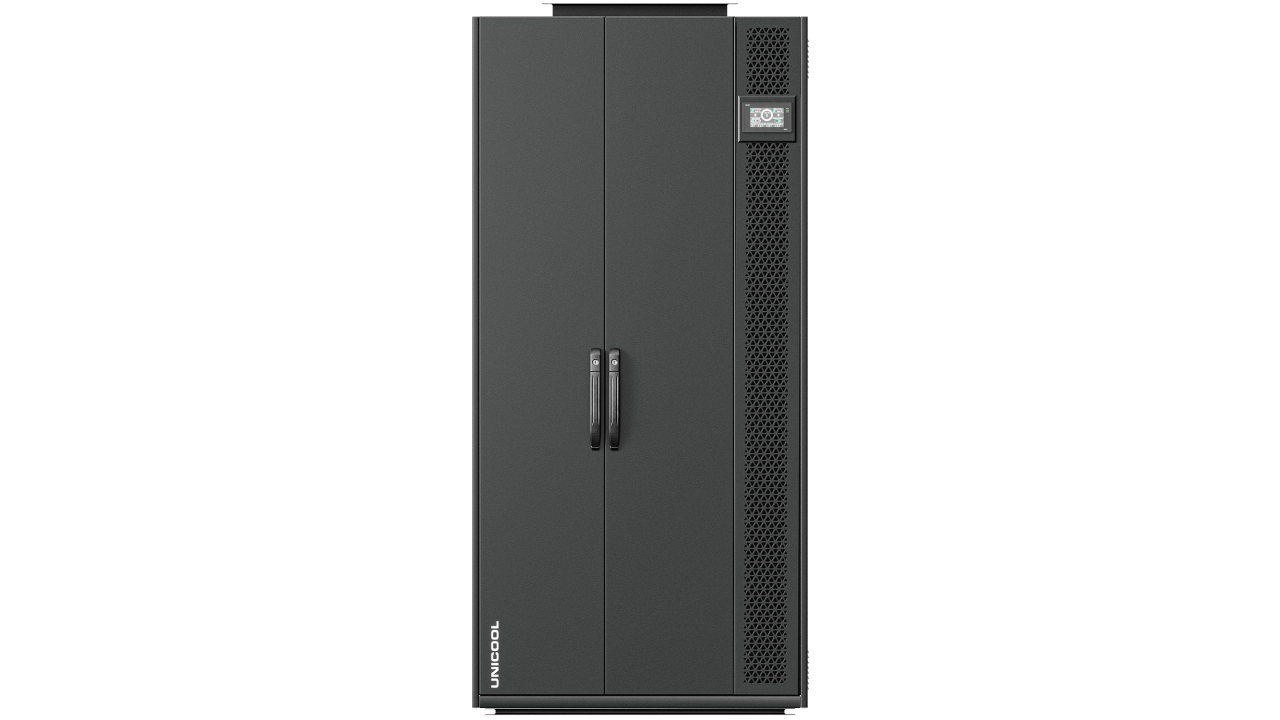

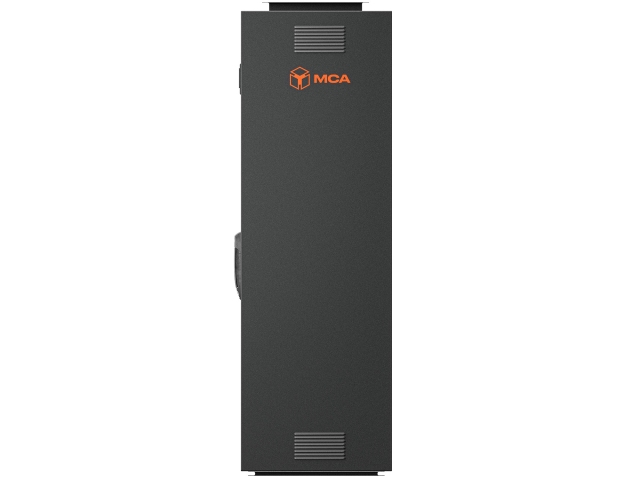

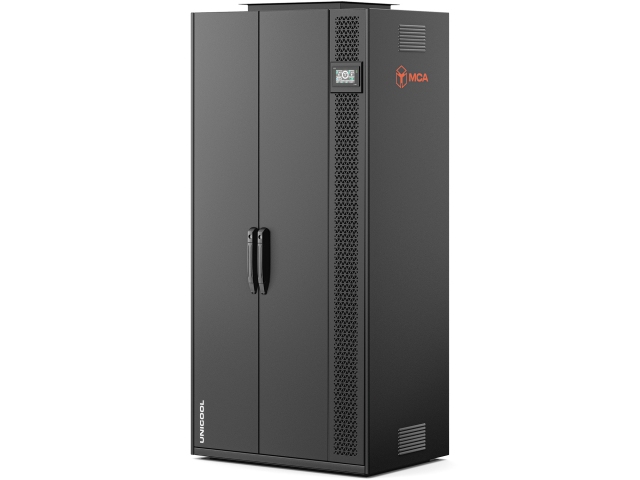

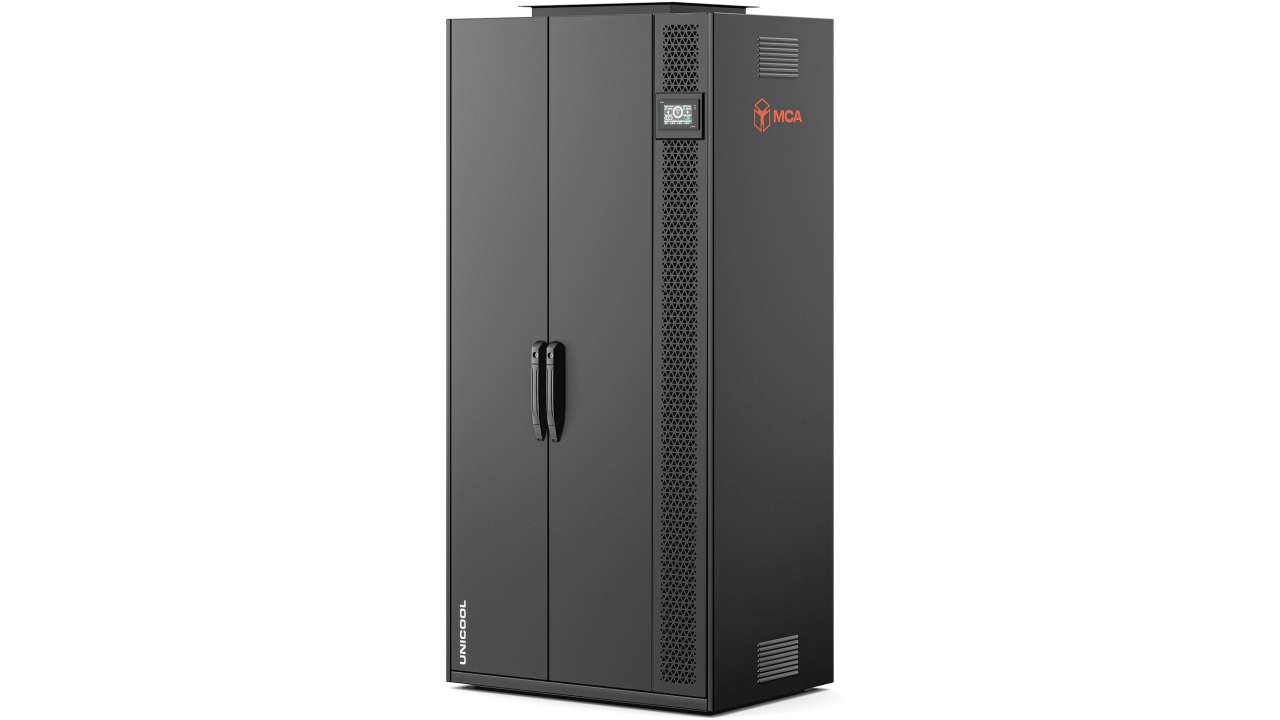

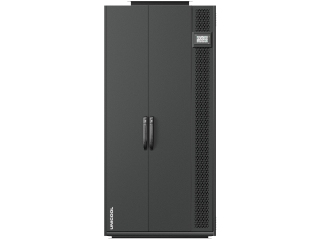

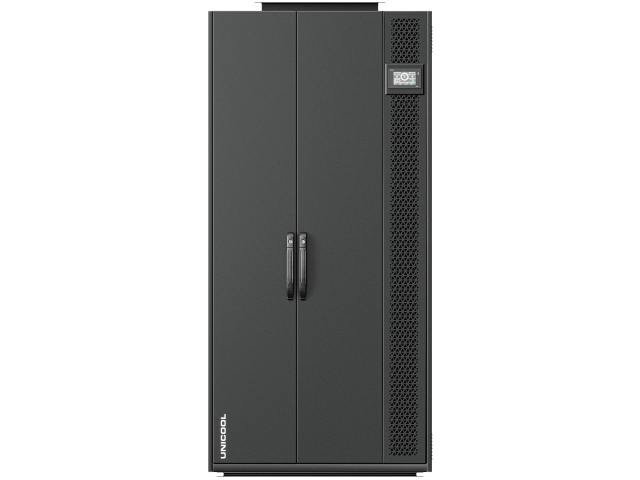

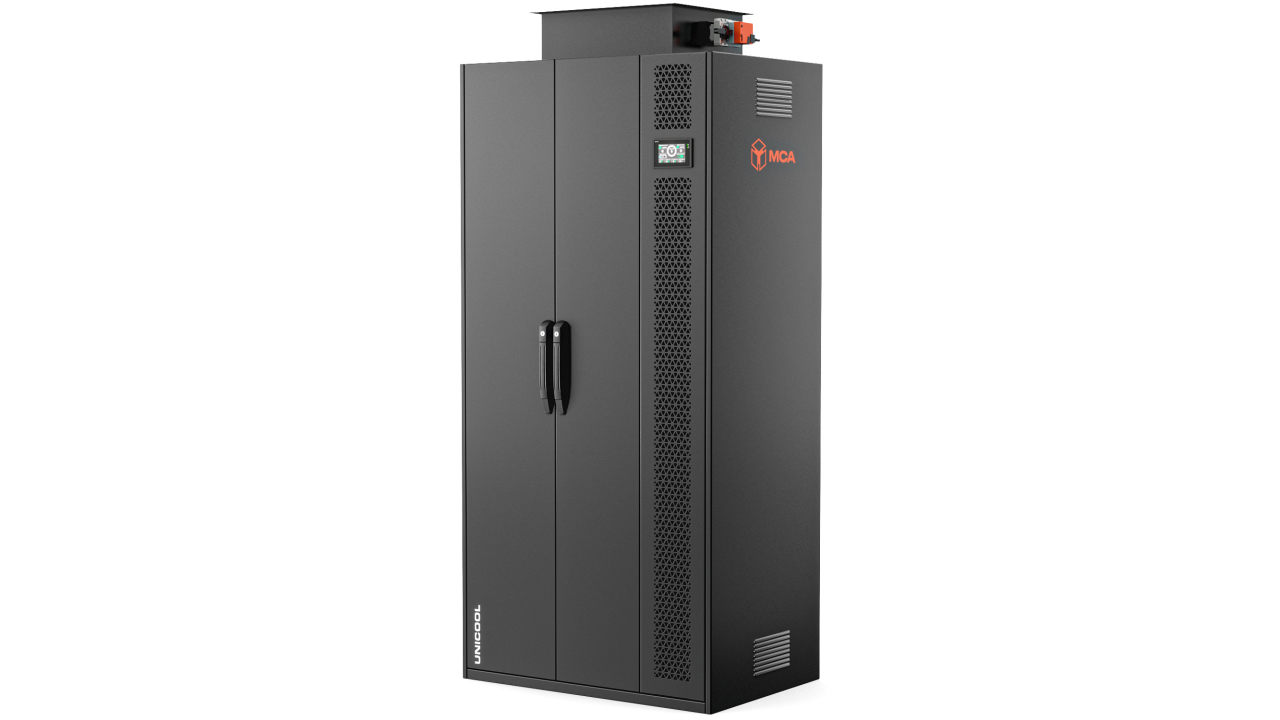

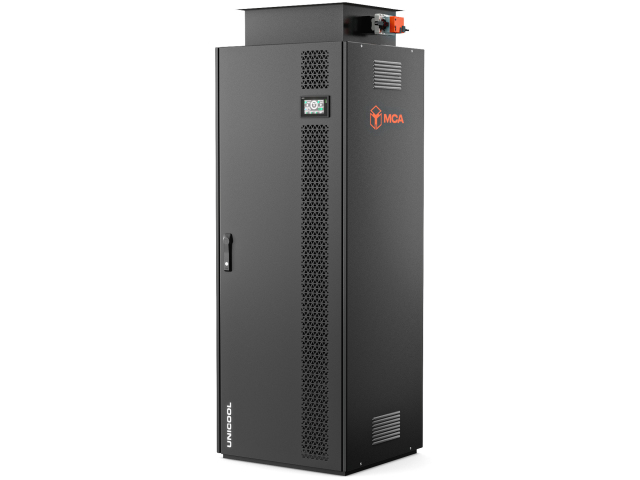

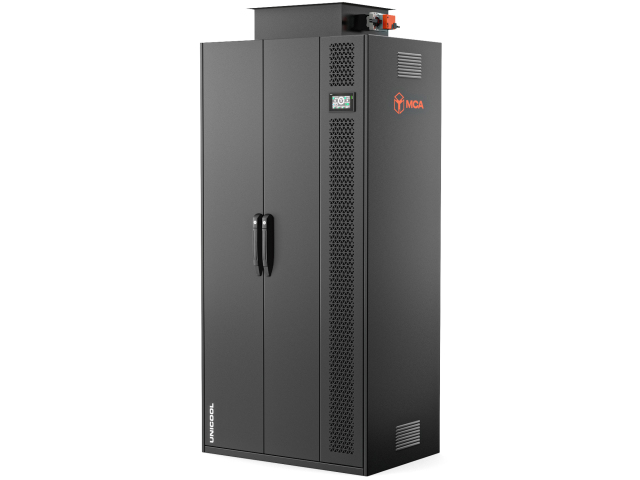

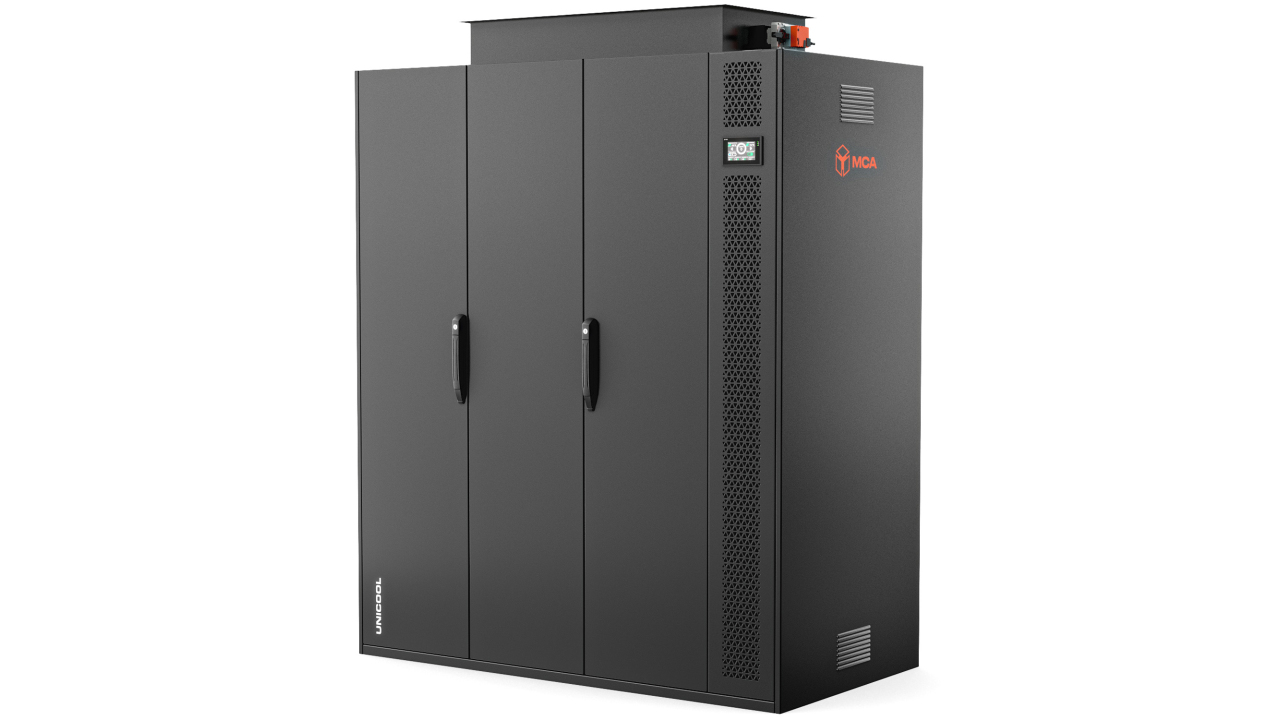

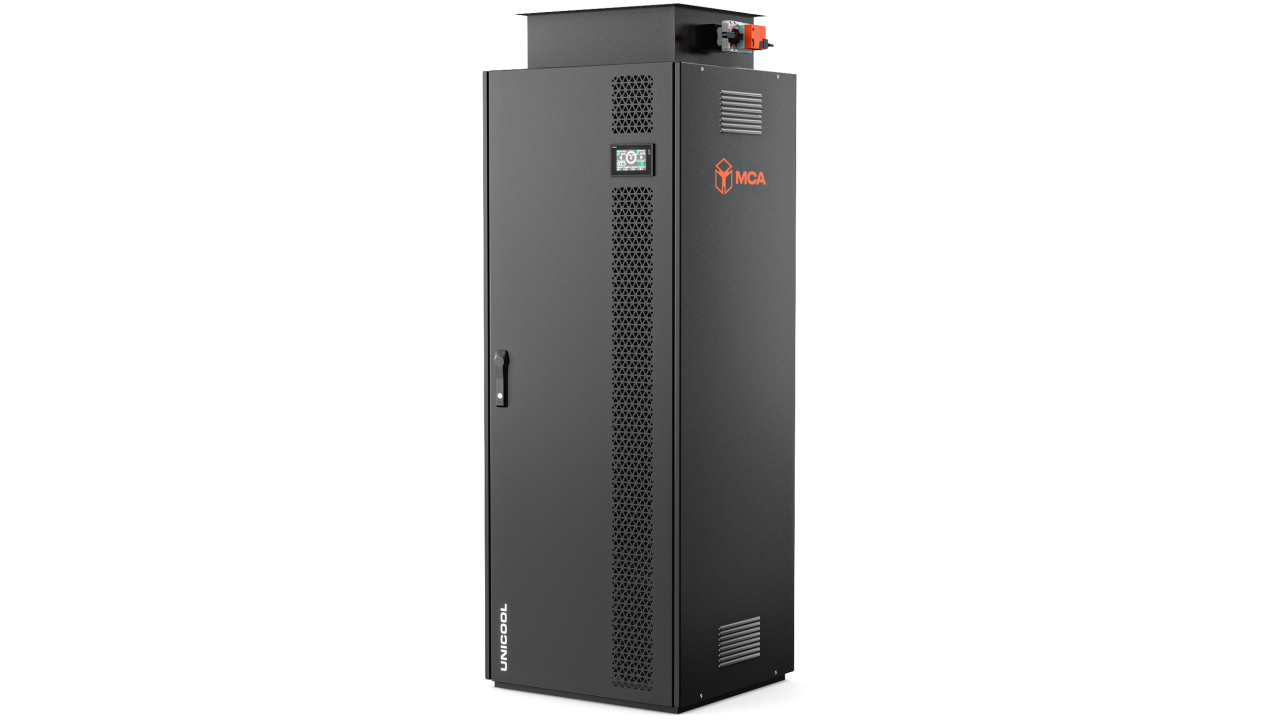

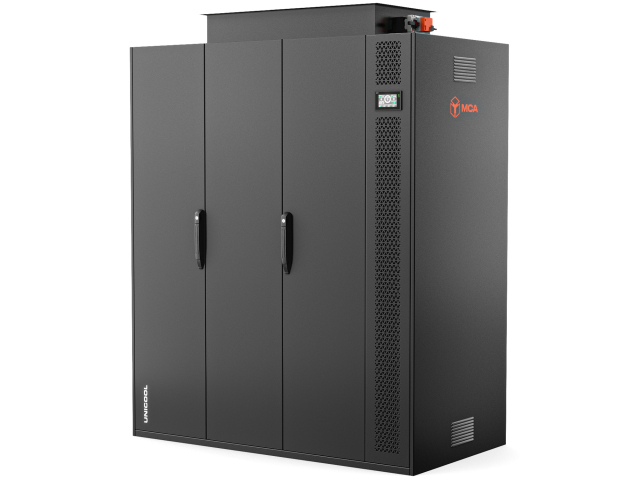

Прецизионные шкафные кондиционеры с воздушным охлаждением и выносным конденсатором

Модель	КПШ-1010	КПШ-1020	КПШ-1030	КПШ-1050	КПШ-1080	КПШ-1100
Холодопроизводительность, кВт	10	20	30	50	80	100
Расход воздуха, м³⁠/⁠ч	2600	4600	6100	11 300	16 100	22 000
SHR	0,98	0,98	0,98	0,98	0,98	0,98
EER	3,45	3,85	3,90	3,62	3,83	3,58
Температура воздуха на входе, °С	35	35	35	35	35	35
Влажность воздуха на входе, %	30	30	30	30	30	30
Температура воздуха на выходе, °С	18–20	18–20	18–20	18–20	18–20	18–20
Диапазон температуры наружного воздуха, °С	–60…+48	–60…+48	–60…+48	–60…+48	–60…+48	–60…+48
Электропитание	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт	2,9	5,2	7,7	13,8	20,9	27,9
Номинальная потребляемая мощность увлажнителя (опция), кВт	1,5–3	1,5–3	5–8	10–15	25–45	25–45
Номинальная потребляемая мощность нагревателя (опция), кВт	3,75	3,75	6,0–8,7	7,50–11,25	27,1–48,7	27,1–48,7
Хладагент	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров	1	1	2	2	3	4
Тип компрессора	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный
Класс воздушного фильтра	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7
Протоколы связи	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP
Возможность группового управления	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков
Интеграции с системами диспетчеризации	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS
Возможность работы в конфигурациях	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N
Габариты (ВхШхГ), мм	1750 × 670 × 500	1980 × 770 × 650	1980 × 1100 × 890	1980 × 1300 × 890	1980 × 2060 × 890	1980 × 2550 × 890
Масса, кг	180	200	230	320	450	520

Прецизионные шкафные кондиционеры с водяным охлаждением конденсатора

Модель	КПШ-2010	КПШ-2020	КПШ-2030	КПШ-2050	КПШ-2080	КПШ-2100
Холодопроизводительность, кВт	10	20	30	50	80	100
Расход воздуха, м³⁠/⁠ч	2600	4600	6100	11 300	16 100	22 000
SHR	0,98	0,98	0,98	0,98	0,98	0,98
EER	3,65	4,05	4,10	3,85	4,05	3,80
Температура воздуха на входе, °С	35	35	35	35	35	35
Влажность воздуха на входе, %	30	30	30	30	30	30
Температура воздуха на выходе, °С	18–20	18–20	18–20	18–20	18–20	18–20
Температура охлаждающей жидкости, °С	30/35	30/35	30/35	30/35	30/35	30/35
Электропитание	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт	2,7	4,9	7,3	13,2	19,8	26,5
Номинальная потребляемая мощность увлажнителя (опция), кВт	1,5–3	1,5–3	5–8	10–15	25–45	25–45
Номинальная потребляемая мощность нагревателя (опция), кВт	3,75	3,75	6,0–8,7	7,50–11,25	27,1–48,7	27,1–48,7
Хладагент	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)	R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров	1	1	2	2	3	4
Тип компрессора	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный	спиральный, инверторный
Класс воздушного фильтра	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7
Протоколы связи	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP
Возможность группового управления	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков
Интеграции с системами диспетчеризации	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS
Возможность работы в конфигурациях	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N
Габариты (ВхШхГ), мм	1750 × 670 × 500	1980 × 770 × 650	1980 × 1100 × 890	1980 × 1300 × 890	1980 × 2060 × 890	1980 × 2550 × 890
Масса, кг	180	200	230	320	450	520

Прецизионные шкафные кондиционеры с охлаждением при помощи хладоносителя (чиллера)

Модель	КПШ-3010	КПШ-3020	КПШ-3045	КПШ-3060	КПШ-3080	КПШ-3100
Холодопроизводительность, кВт	10	20	45	60	80	100
Расход воздуха, м³⁠/⁠ч	2500	5000	8200	13 000	17 000	20 000
SHR	0,98	0,98	0,98	0,98	0,98	0,98
Температура воздуха на входе, °С	35	35	35	35	35	35
Влажность воздуха на входе, %	30	30	30	30	30	30
Температура воздуха на выходе, °С	18–20	18–20	18–20	18–20	18–20	18–20
Температура хладоносителя, °С	7/12	7/12	7/12	7/12	7/12	7/12
Электропитание	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50	400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт	0,3	1	1,8	2,5	3,8	4,2
Номинальная потребляемая мощность увлажнителя (опция), кВт	1,5–3	1,5–3	5–8	10–15	25–45	25–45
Номинальная потребляемая мощность нагревателя (опция), кВт	3,75	3,75	6,0–8,7	7,50–11,25	27,1–48,7	27,1–48,7
Хладагент	вода / водный раствор гликоля	вода / водный раствор гликоля	вода / водный раствор гликоля	вода / водный раствор гликоля	вода / водный раствор гликоля	вода / водный раствор гликоля
Класс воздушного фильтра	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7	G4 / G4 + F7
Протоколы связи	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP	Modbus, BACnet, SNMP
Возможность группового управления	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков	до 32 блоков
Интеграции с системами диспетчеризации	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS	АСДУ и BMS
Возможность работы в конфигурациях	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N	N+1, 2N
Габариты (ВхШхГ), мм	1750 × 670 × 500	1980 × 770 × 650	1980 × 960 × 890	1980 × 1460 × 890	1980 × 1680 × 890	1980 × 2120 × 890
Масса, кг	180	200	230	320	450	520
