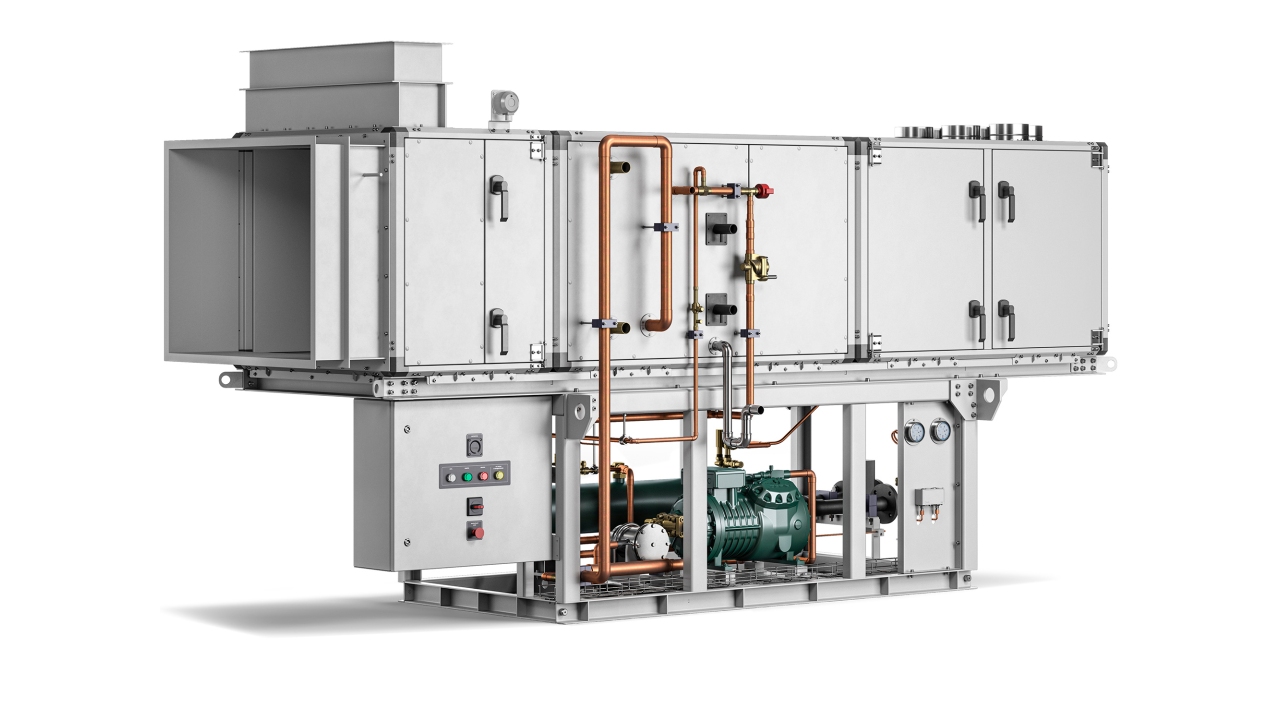

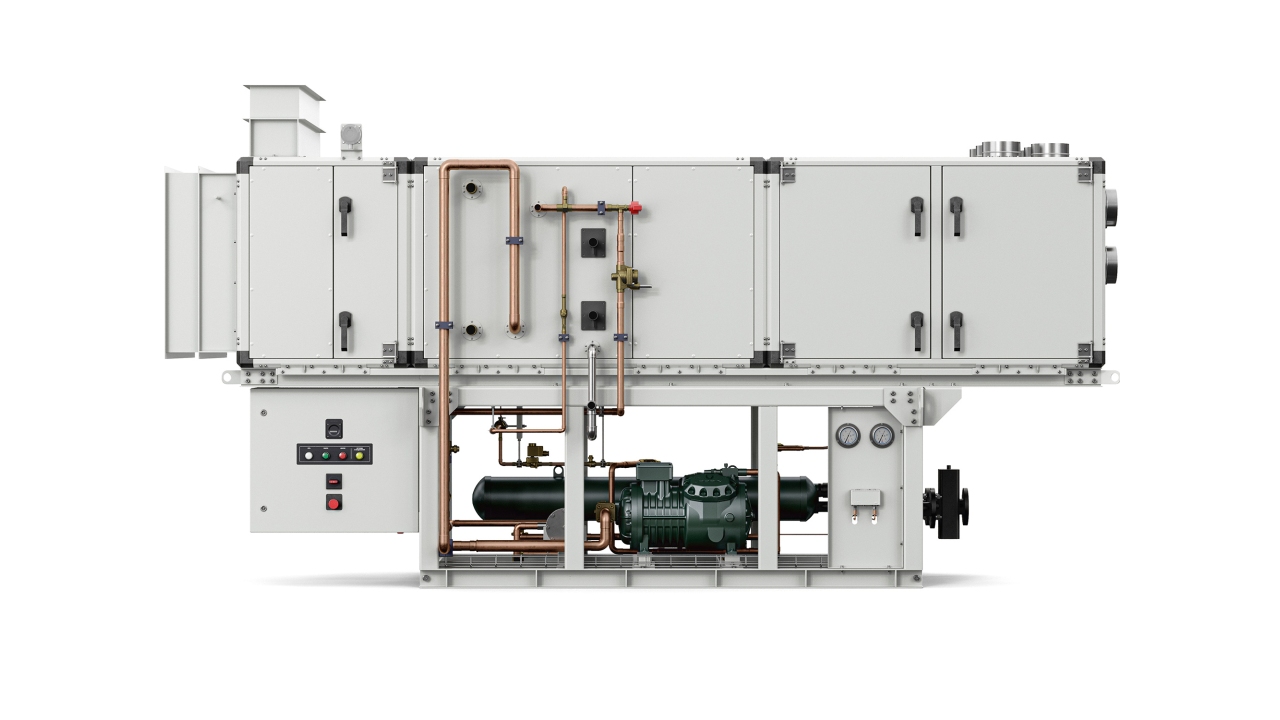

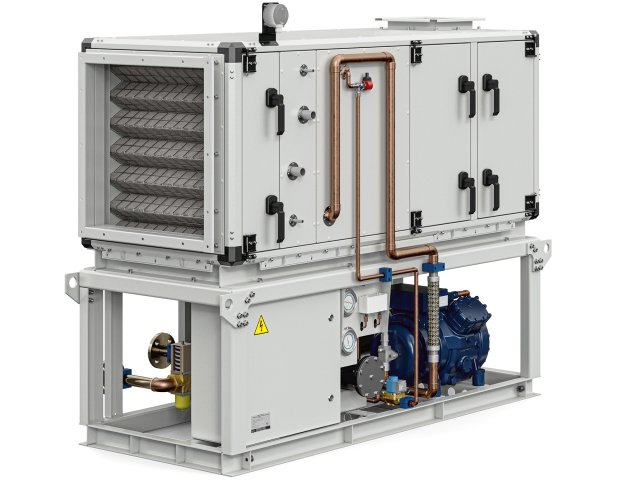

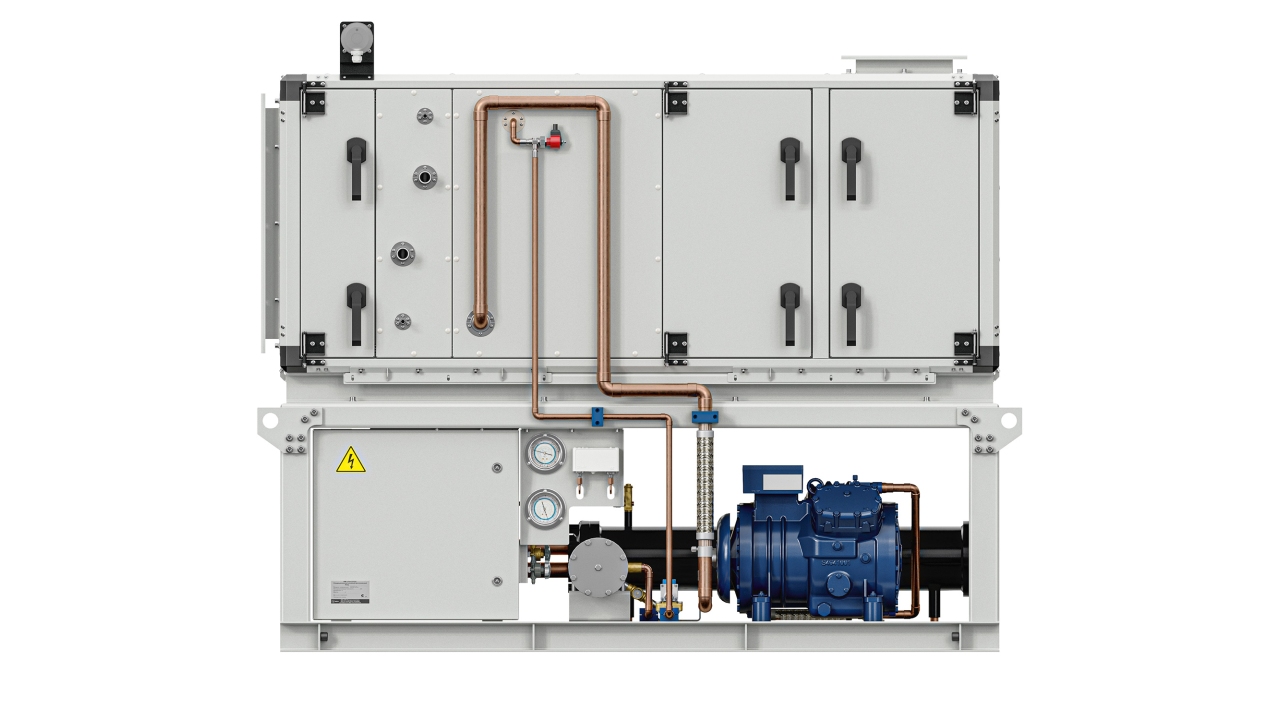

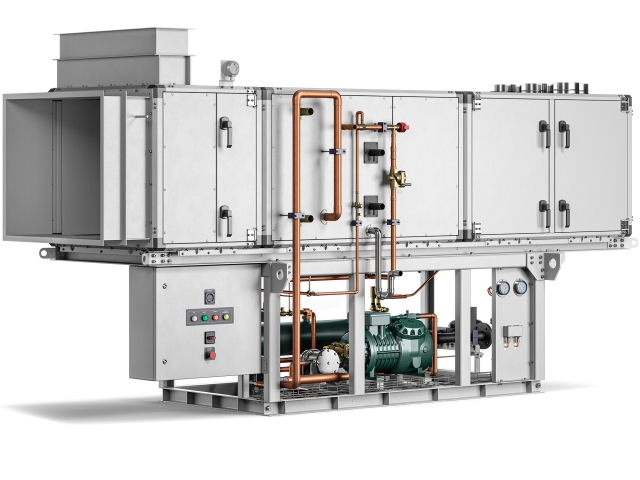

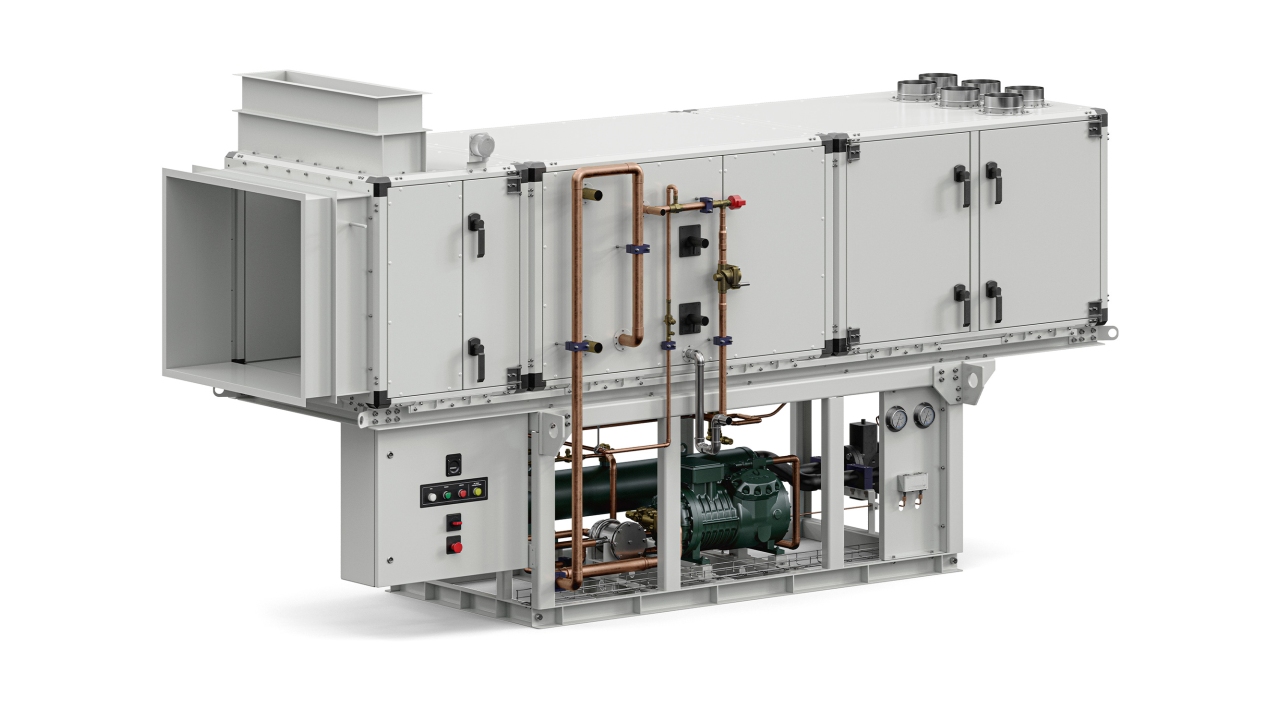

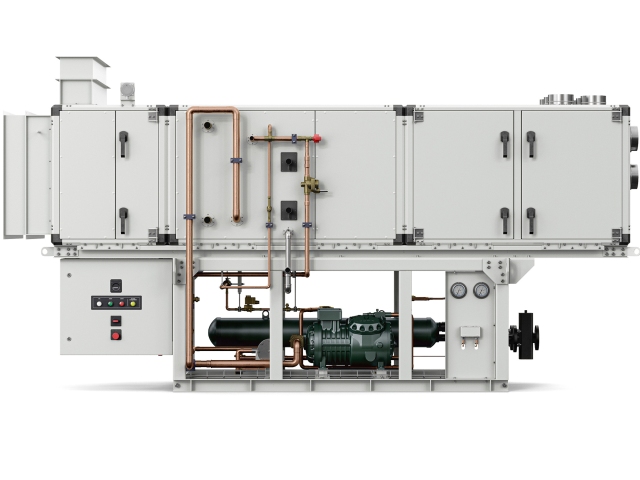

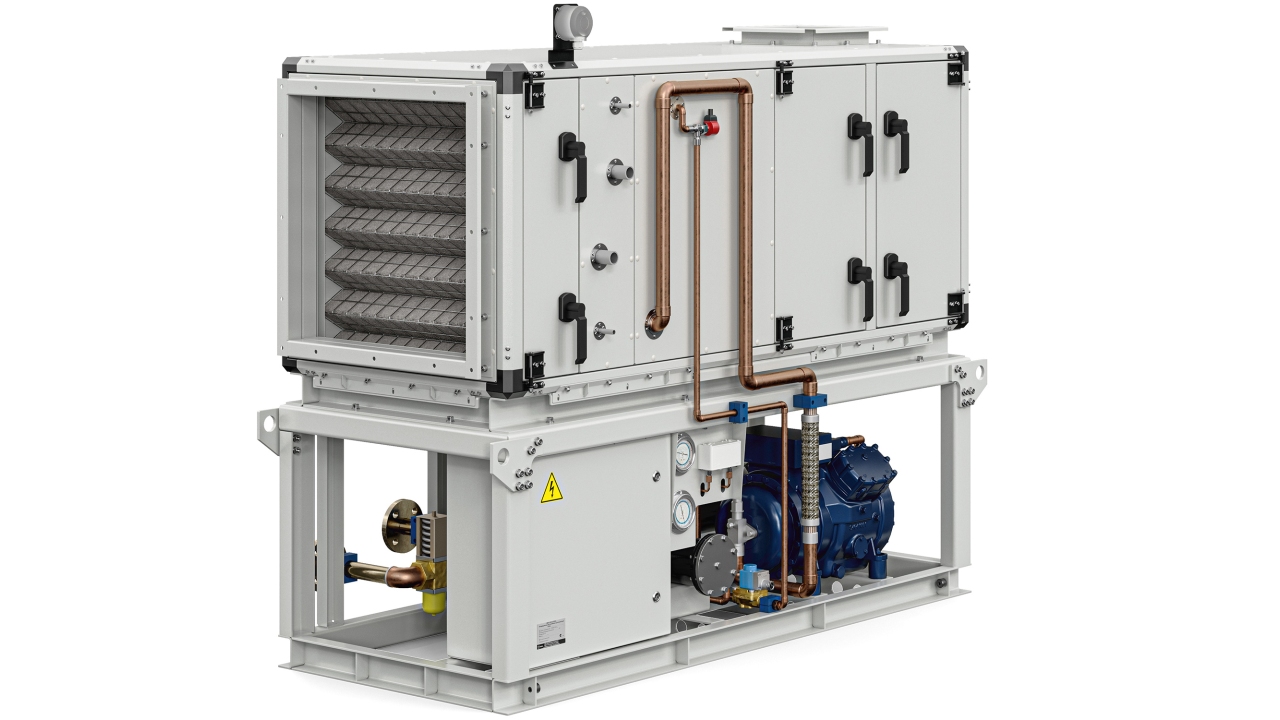

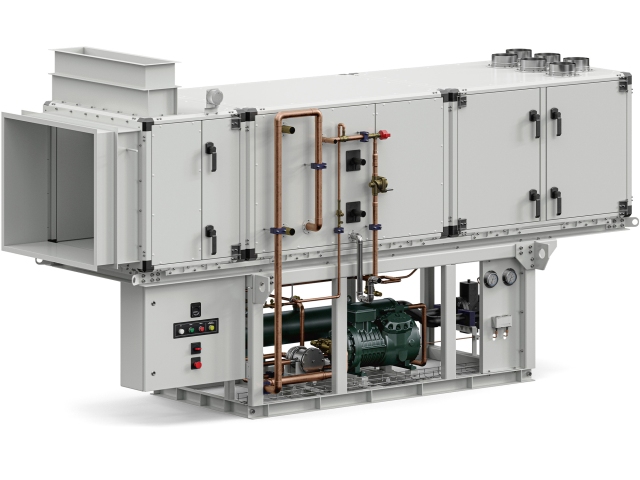

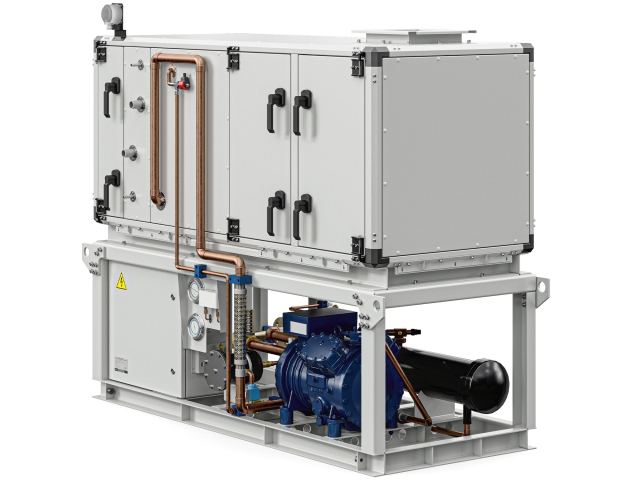

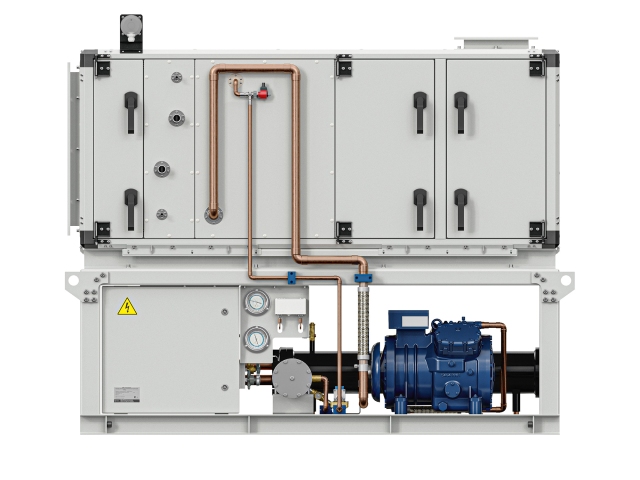

Кондиционер автономный центральный КАЦ

Кондиционер автономный центральный (КАЦ) предназначен для тепловлажностной обработки воздуха в системах комфортного и технического кондиционирования с размещением вне взрывоопасных зон на кораблях и судах всех типов, классов и назначений, на газодобывающих платформах, плавучих буровых установках, стационарных морских платформах и других плавсредствах, а также наземных объектах.
ещё
Высокий расход воздуха
Энергоэффективность
Низкий уровень шумов и вибраций
Описание характеристики Дополнительно Файлы
Описание продукта

КАЦ располагает встроенной холодильной машиной и оснащается воздухонагревателями, электрическими или водяными. Обеспечивает охлаждение, вентиляцию или нагрев воздуха. Автоматически поддерживает заданную температуру воздуха в помещении, на выходе или рециркуляции кондиционера.

КАЦ может работать как в режиме полной рециркуляции, так и с подмешиванием свежего наружного воздуха. Статическое давление на выходе кондиционера поддерживается автоматически. Раздача воздуха потребителям производится через секции распределения.

Для управление кондиционером используется универсальный цифровой репитер ДР-209−3 или пульта дистанционного управления. Данные о работе кондиционера передаются систему управления техническими средствами (СУТС) по интерфейсным каналам.

Для удобства технического обслуживания передние и задние панели корпуса сделаны съёмными.

Технические характеристики

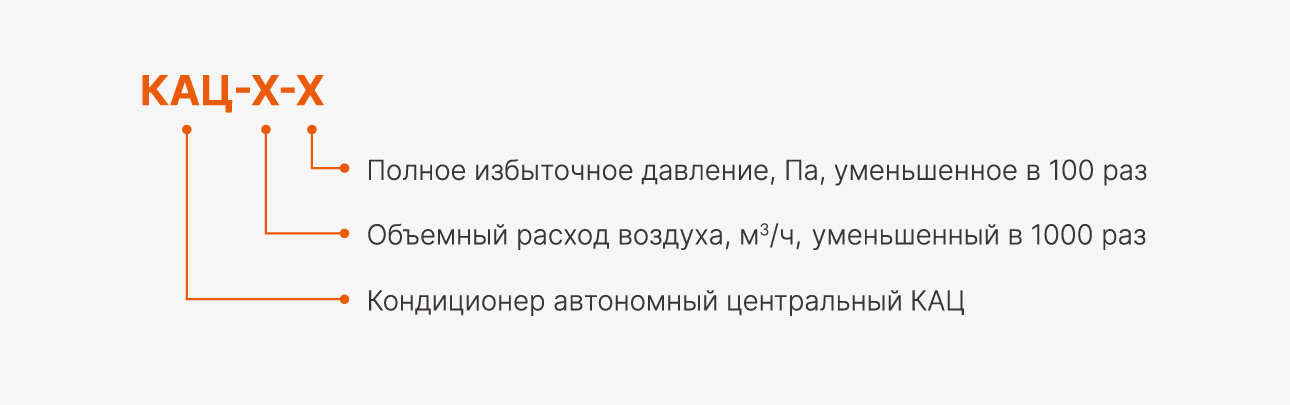

Модели КАЦ-1,6/1,5 КАЦ-3,15/2,0 КАЦ-5,0/2,0 КАЦ-6,3/2,0 КАЦ-8,0/2,0 КАЦ-10,0/2,0 КАЦ-12,5/2,5 КАЦ-16,0/2,5
Объемный расход воздуха, м3/ч 1000­2200 2000­4800 2400­7600 4000­10000 4800­12000 6000­16000 8000­21400 10000­26800
Объемный расход воздуха на номинальном режиме, м3/ч ±10% 1600 3150 5000 6300 8000 10 000 12 500 16 000
Полное избыточное давление, Па 500­1500 500­2000 500­2000 500­2000 500­2000 500­2000 500­2500 500­2500
Полное избыточное давление на номинальном режиме, Па, ±10% 1500 2000 2000 2000 2000 2000 2500 2500
Холодопроизводительность, кВт, ±10%* 32 63 100 126 160 200 250 320
Число компрессоров, шт 1 1 1 2 2 2 3 3
Объемный расход охлаждающей воды, м3/ч, ±10% 7 17 16 16 39 32 36 56
Хладагент R407C R407C R407C R407C R407C R407C R407C R407C
Теплопроизводительность, кВт, ±10%** 40 79 125 158 200 250 313 400
Расход теплоносителя, м3/ч, ±10% 1,8 3,5 5,5 7 8,9 11,1 13,8 17,7
Теплоноситель пресная вода или раствор пропиленгликоля
Класс очистки фильтров G4 G4 G4 G4 G4 G4 G4 G4
Потребляемая мощность, кВт, ±10% режим охлаждения 10,7 20,6 31,6 38,6 51,3 61,2 75,2 97,2
режим нагрева 2,5 5,5 7 8,5 10,5 12 14 18
Питание ~ 3ф, 380 В, 50 Гц, без изолированной нейтрали

* Холодопроизводительность приведена на номинальном режиме при следующих параметрах:

- температура охлаждающей воды на входе ККБ +32 °С

- на входе кондиционера температура воздуха +34 °С, относительная влажность воздуха 70%

** Теплопроизводительность приведена на номинальном режиме при следующих параметрах:

- температура теплоносителя на входе кондиционера +90 °С

- температура воздуха на входе кондиционера -30 °С

Габаритные размеры функциональных блоков

Модели КАЦ-1,6 КАЦ-3,15 КАЦ-5 КАЦ-6,3 КАЦ-8 КАЦ-10 КАЦ-12,5 КАЦ-16
Ширина, мм 700 700 1000 1300 1000 1300 1300 1600
Высота, мм 450 800 800 800 1090 1090 1400 1400
Воздушные клапаны   Длина, мм 425 425 425 425 525 565 665 665
Масса, кг 15 40 45 55 62 85 105 115
  Длина, мм 425 425 425 425 525 565 665 665
Масса, кг 15 40 45 55 62 85 105 115
  Длина, мм 425 425 425 425 525 565 665 665
Масса, кг 18 45 50 60 72 90 115 130
Фильтр кассетный   Длина, мм 260 260 260 260 260 300 300 300
Масса, кг 8 27 34 41 42 54 66 75
Фильтр карманный   Длина, мм 550 550 550 550 550 590 590 590
Масса, кг 10 32 38 47 49 60 72 81
Термальный нагреватель   Длина, мм 320 320 320 320 320 360 360 360
Масса, кг 22 47 63 78 90 115 130 143
Электриче­ский нагре­ватель   Длина, мм 380 380 380 380 380 380 420 420
Масса, кг 25 52 67 86 103 126 140 157
Охладитель (фреоновый/ термальный)   Длина, мм 660 660 660 660 660 700 700 700
Масса, кг 32 62 79 98 119 139 145 188
Увлажнитель   Длина, мм — 1060 1060 1060 1060 1100 1100 1100
Масса, кг — 70 85 105 106 120 140 155
Вентилятор с прямым приводом   Длина, мм 750 850 900 900 1000 1200 1200 1500
Масса, кг 35 65 120 165 190 225 275 385
Вентилятор с ременным приводом   Длина, мм 800 1000 1000 1250 1500 1500 1750 2000
Масса, кг 35 65 120 165 190 225 275 385
УФ лампы   Длина, мм 900 900 900 900 900 1000 1000 1000
Масса, кг В соответствии с расчетом
Рекуператор   Длина, мм 900 1400 1400 1400 1400 1600 2000 2000
Масса, кг 50 338 414 450 446 446 452 510
Шумоглуши­тель   Длина, мм 605, 1 105, 1605, 2105 645, 1 145, 1645, 2145
Масса, кг 23 30 35 38 39 45 50 55
Дополнительно

Воздухопроизводительность кондиционеров КАЦ, 103 м3/ч
