Кондиционеры автономные АК

для кораблей ВМФ

Автономные судовые кондиционеры типа АК предназначены для обеспечения круглогодичного поддержания заданных параметров воздуха в системах вентиляции и кондиционирования воздуха (СВКВ) на кораблях и судах всех типов, классов и назначений.


Особенности и преимущества

  • Рабочая конструкторская документация утверждена как документация литеры «O1» для серийного производства.
  • Сертификат о типовом одобрении РМРС.
  • Автоматическое поддержание заданной температуры воздуха в диапазоне от 14 до 30 °C в режимах работы:
    • охлаждение;
    • нагрев.
  • Точность поддержания температуры воздуха в месте установки датчика температуры ± 1 °C.
  • Удаленное управление кондиционером с помощью пульта дистанционного управления (ПДУ).
  • Передача данных, характеризующих работу кондиционера, в систему управления техническими средствами (СУТС) по интерфейсным каналам.
  • Удаленное управление кондиционером через СУТС по интерфейсным каналам.
  • Низкий уровень воздушного шума и вибрации при работе кондиционера.
  • Автоматическое поддержание статического давления воздуха в воздуховодах системы кондиционирования.
  • Плавное регулирование холодопроизводительности холодильной машины кондиционера.
  • Плавное регулирование теплопроизводительности электронагревателей кондиционера.
  • Поддержание постоянного давления конденсации при низких температурах охлаждающей забортной воды для бесперебойной работы кондиционера при помощи регулятора давления конденсации.
  • Озонобезопасный хладагент R134a.
  • Корпус выполнен в антивандальном исполнении, изготовлен из алюминиевых сплавов и оснащен теплошумоизоляцией.
  • Съемные фронтальные и тыльные панели для технического обслуживания.
  • Вентилятор с прямым приводом.
  • Возможность замены установленных и вышедших из строя кондиционеров других производителей на эксплуатируемых кораблях и судах без изменения фундаментов и коммуникаций.

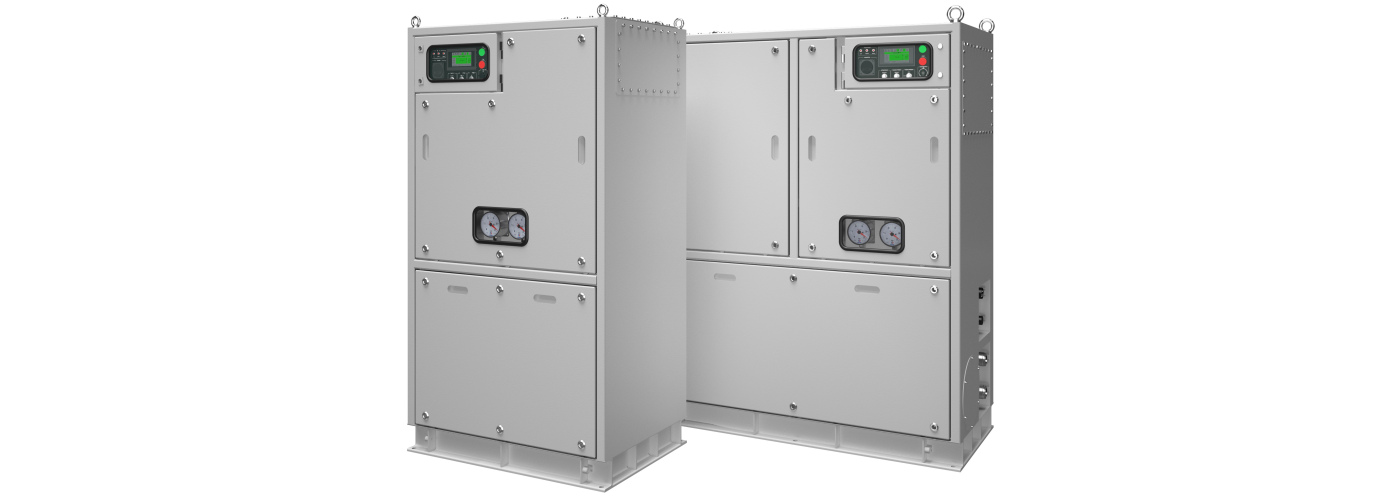

Автономный кондиционер ООО 'НПК Морсвязьавтоматика'

Механические испытания автономного кондиционера

Выберите модель

АК-0,65/0,5

Параметр Значение
Расход воздуха,
м³/часч, ±10%
400 - 800
Избыточное давление,
Па, ±10%
200 - 500
Холодопро­изводительность*,
кВт, ±10%
6,5
Теплопро­изводительность**,
кВт, ±10%, в режимах:
6
Потребляемая мощность,
кВт, ±10%, в режимах:
Охлаждения 2,7
Вентиляции 1,0
Нагрева 7,0
Параметры охлаждающей забортной воды
(расход, м³/ч, ± 10 %,):
2
Масса, кг, не более 220
Питание 3ф, 380В,
50 Гц
Габаритные размеры, мм, не более
длина (L) 850
ширина (W) 460
высота (H) 1630

АК-1,5/2,0

Параметр Значение
Расход воздуха,
м³/часч, ±10%
500 - 1500
Избыточное давление,
Па, ±10%
500 - 2000
Холодопро­изводительность*,
кВт, ±10%
15
Теплопро­изводительность**,
кВт, ±10%, в режимах:
16
Потребляемая мощность,
кВт, ±10%, в режимах:
Охлаждения 7,5
Вентиляции 2,3
Нагрева 18,3
Параметры охлаждающей забортной воды
(расход, м³/ч, ± 10 %,):
4
Масса, кг, не более 300
Питание 3ф, 380В,
50 Гц
Габаритные размеры, мм, не более
длина (L) 905
ширина (W) 590
высота (H) 1630

АК-3,0/2,0

Параметр Значение
Расход воздуха,
м³/часч, ±10%
1500 - 3000
Избыточное давление,
Па, ±10%
500 - 2000
Холодопро­изводительность*,
кВт, ±10%
30
Теплопро­изводительность**,
кВт, ±10%, в режимах:
25
Потребляемая мощность,
кВт, ±10%, в режимах:
Охлаждения 13,5
Вентиляции 4,2
Нагрева 29,2
Параметры охлаждающей забортной воды
(расход, м³/ч, ± 10 %,):
6
Масса, кг, не более 550
Питание 3ф, 380В,
50 Гц
Габаритные размеры, мм, не более
длина (L) 1300
ширина (W) 590
высота (H) 1630

АК-4,5/2,0

Параметр Значение
Расход воздуха,
м³/часч, ±10%
3000 - 4500
Избыточное давление,
Па, ±10%
500 - 2000
Холодопро­изводительность*,
кВт, ±10%
40
Теплопро­изводительность**,
кВт, ±10%, в режимах:
44
Потребляемая мощность,
кВт, ±10%, в режимах:
Охлаждения 18
Вентиляции 6
Нагрева 50
Параметры охлаждающей забортной воды
(расход, м³/ч, ± 10 %,):
8
Масса, кг, не более 750
Питание 3ф, 380 В,
50 Гц
Габаритные размеры, мм, не более
длина (L) 1600
ширина (W) 900
высота (H) 1630
Наименование параметра Значение
АК-0,65/0,5 АК-1,5/2,0 АК-3,0/2,0 АК-4,5/2,0
Расход воздуха, м³/часч, ±10% от 400 до 800 от 500 до 1500 от 1500 до 3000 от 3000 до 4500
Избыточное давление, Па, ±10% от 200 до 500 от 500 до 2000
Холодопро­изводительность*, кВт, ±10% 6,5 15 30 40
Теплопро­изводительность**, кВт, ±10%, в режимах: 6 16 25 44
Потребляемая мощность, кВт, ±10%, в режимах:
Охлаждения 2,7 7,5 13,5 18
Вентиляции 1,0 2,3 4,2 6
Нагрева 7,0 18,3 29,2 50
Гидравлическое сопротивление системы охлаждающей забортной воды***, МПа (кгс/см²), не более 0,06 (0,6)
Параметры охлаждающей забортной воды
Расход, м³/ч, ± 10 %, 2 4 6 8
Рабочее давление, МПа (кгс/см²), не более 1,2 (12)
Температура на входе, °С от минус 2 до плюс 36
Масса, кг, не более 220 300 550 750
Питание 3ф, 380 В, 50 Гц
Модель Габаритные размеры, мм
длина (L) ширина (W) высота (H)
АК-0,65/0,5 850 460 1630
АК-1,5/2,0 905 590 1630
АК-3,0/2,0 1300 590 1630
АК-4,5/2,0 1600 900 1630
* Холодопро­изводительность указана при следующих условиях:
  • температура охлаждающей забортной воды плюс 32±2°С;
  • температура воздуха на входе плюс 30±2 °С и относительная влажность воздуха 60±3%.

** Теплопро­изводительность указана при следующих условиях: температура воздуха на входе плюс 10±2°С.

*** Гидравлическое сопротивление системы охлаждающей забортной воды указано без учета гидравлического сопротивления регулятора давления конденсации.
