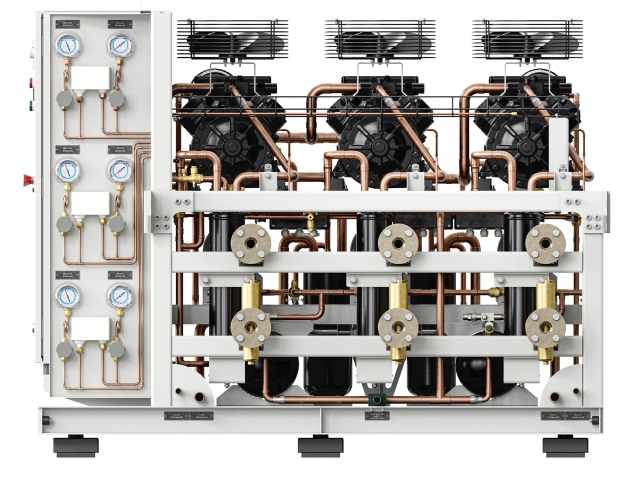

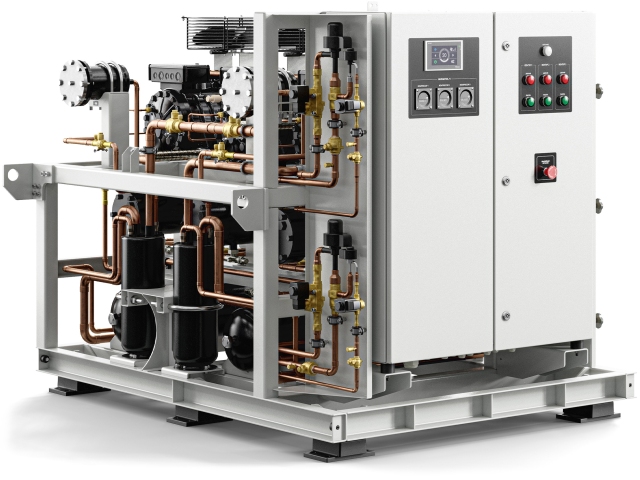

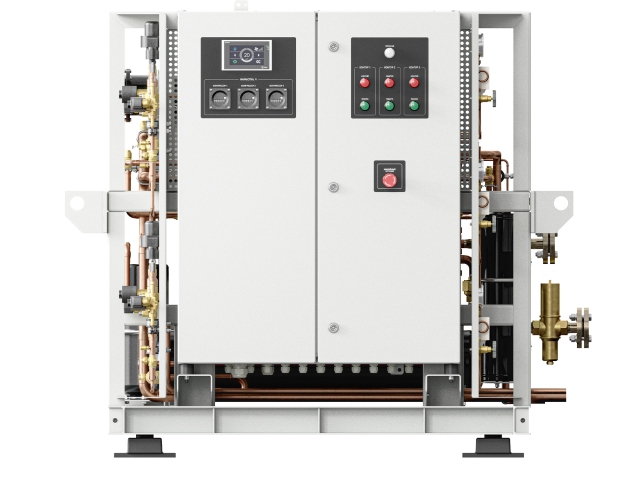

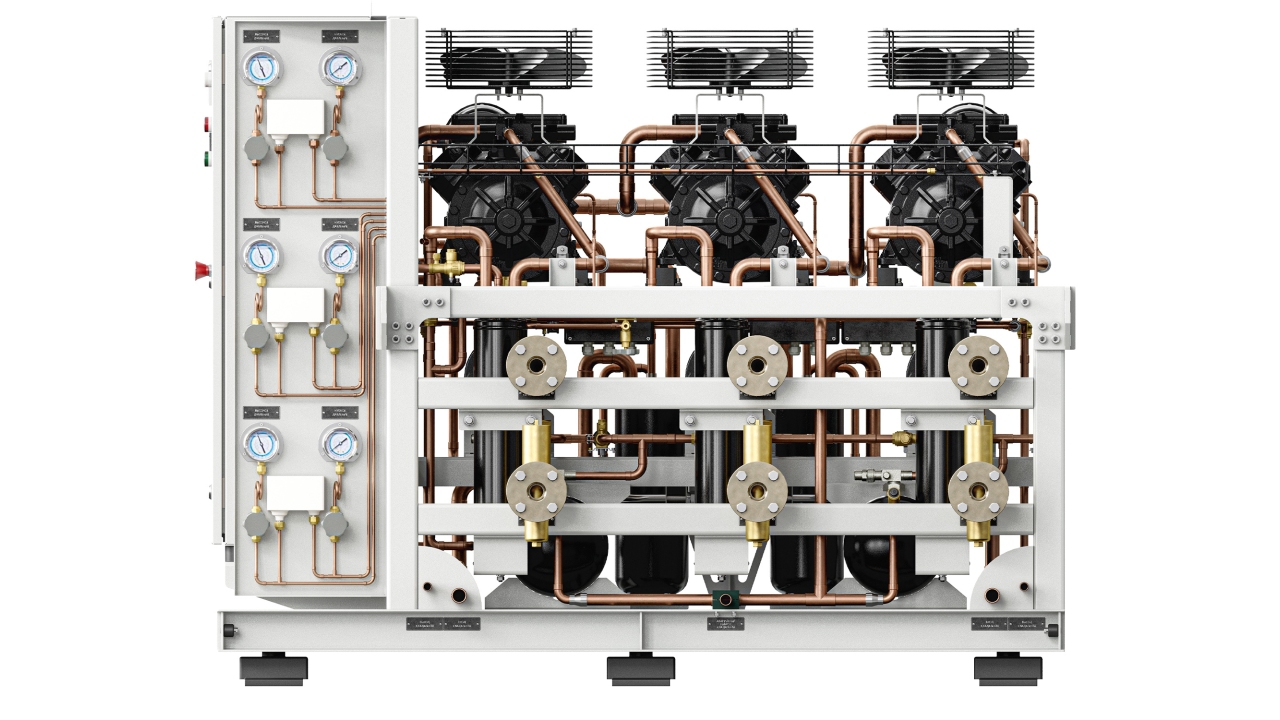

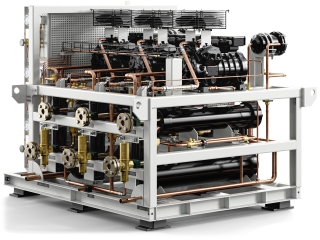

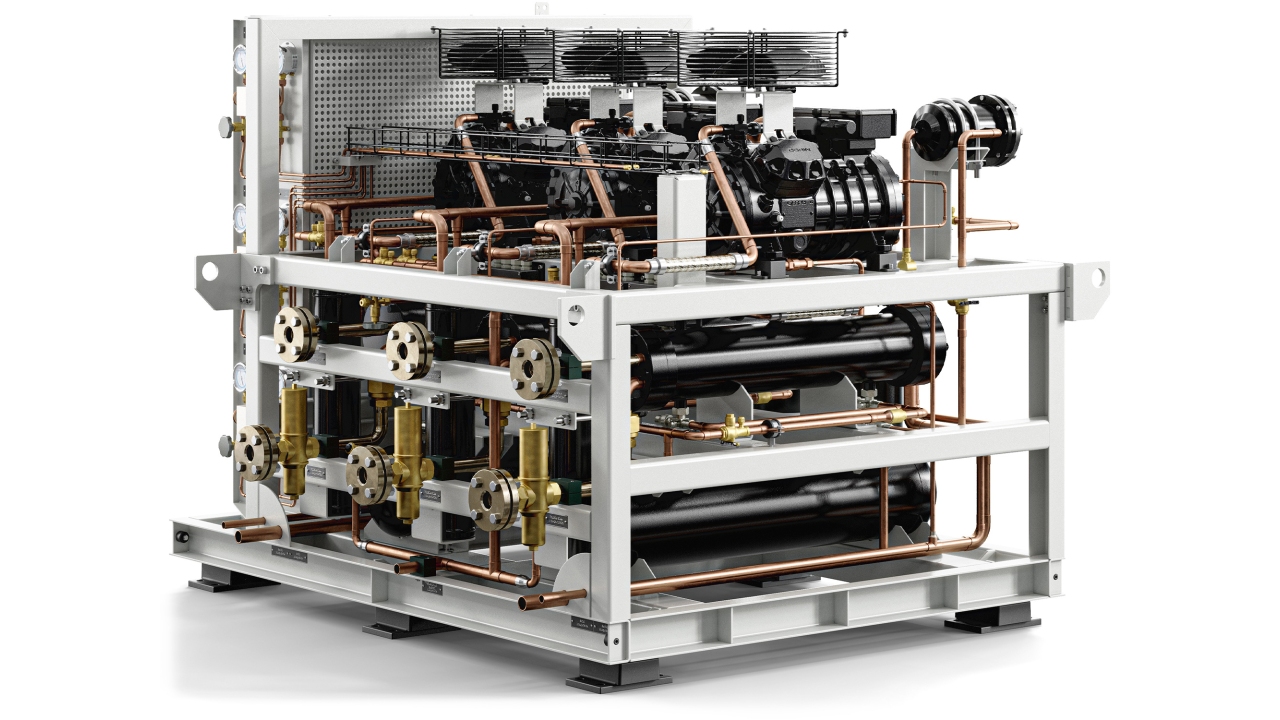

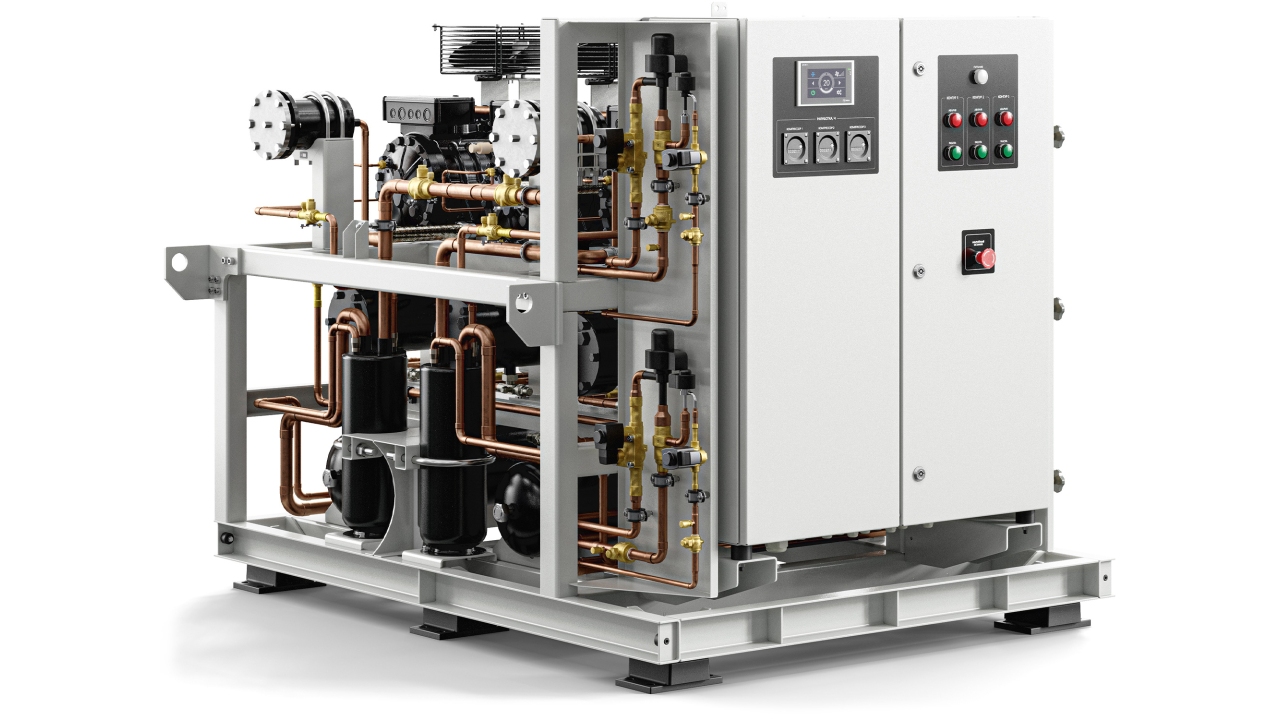

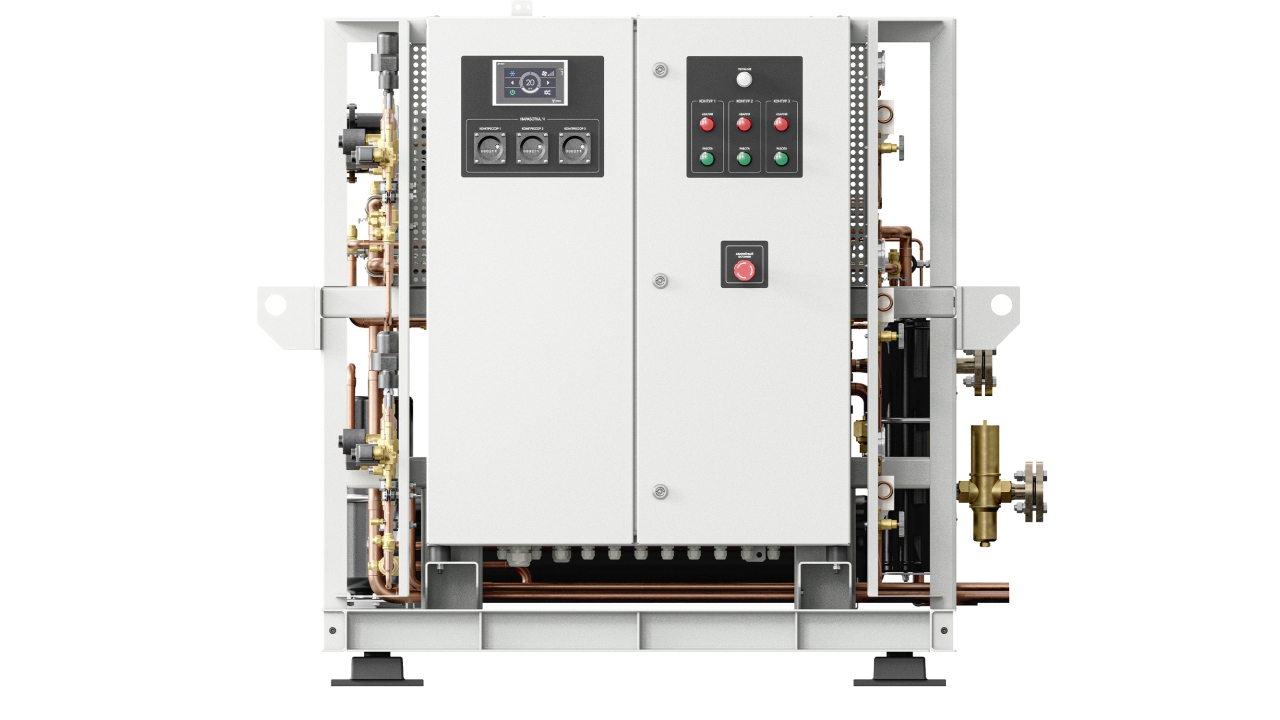

Компрессорно‑конденсаторный агрегат

на базе трёх компрессоров
Компрессорно-конденсаторный агрегат 3АКК предназначен для работы в составе холодильных установок провизионных кладовых, разделенных на две независимые группы — средне- и низкотемпературную.
ещё
Компактность и эффективность
Озонобезопасные хладагенты
Низкий уровень шумов и вибраций
Описание характеристики Файлы
Описание продукта

Холодильная машина включает три компрессорно-конденсаторных агрегата (первый — основной для среднетемпературной группы, второй — основной для низкотемпературной группы, третий — резервный для любой из групп), а также ресиверы.

3АКК оснащается всеми необходимыми трубопроводами, датчиками защиты и автоматики, арматурой, кабельными вводами, бонками заземления, регуляторами давления конденсации, счетчиками наработки компрессоров. Для охлаждения агрегатов используется забортная вода — морская или пресная.

Технические характеристики

3АКК, R404a

Модель 3АКК-1,5 3АКК-3 3АКК-5 3АКК-7,5 3АКК-10 3АКК-15 3АКК-20 3АКК-30 3АКК-40 3АКК-55 3АКК-70 3АКК-90
Холодо­производительность*, кВт, ±10% 2×1,6 2×2,7 2×4,4 2×7,4 2×9,0 2×14,4 2×20,0 2×28,8 2×40,3 2×52,5 2×72,4 2×87,6
Регулирование холодопроизво-дительности Вкл./ Выкл. Ступенчатое 100%, 50%)***
Расход охлаждающей забортной воды*, м3/ч, ±10% 2×1,0 2×1,2 2×2,3 2×2,5 2×3,4 2×4,5 2×6,4 2×8,9 2×12,4 2×15,9 2×24,1 2×28,5
Гидравлическое сопротивление**, кПа (кгс/см2), не более 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5)
Рабочее давление охлаждающей забортной воды, МПа (кгс/см2), не более 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10)
Масса, кг, ±10% 820 910 1020 1190 1250 1591 1637 2091 2546 2941 3341 3820
Хладагент R404а R404а R404а R404а R404а R404а R404а R404а R404а R404а R404а R404а
Максимальный рабочий ток, А, не более 4,8 8,8 14,6 29 29 46 68 90 120 168 240 296
Потребляемая мощность*, кВт, ±10% 2,52 3,96 5,92 8,6 10,12 15,34 20,68 29,66 40,38 51,98 72,82 88,74
Питание Род тока переменный, трехфазный, напряжение 400 В, частота 50 Гц, без нейтральной жилы в питающем кабеле

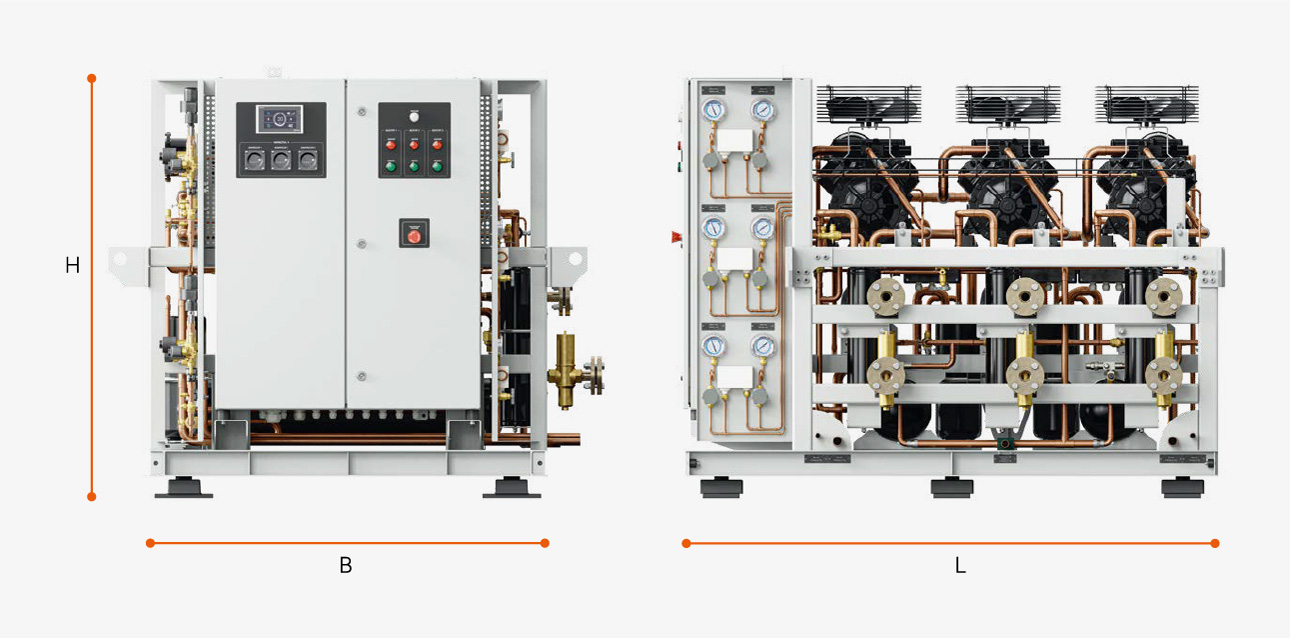

Габаритные размеры, мм
L, мм 1600 1600 1600 1600 1600 1800 1800 1800 2150 2450 2700 2700
H, мм 1200 1200 1200 1200 1200 1300 1300 1550 1550 1650 1700 1700
B, мм 1386 1386 1386 1386 1386 1850 1850 2400 2400 2400 2400 2400

* При температуре охлаждающей забортной воды на входе в агрегат +32°С и температуре кипения хладагента -15°С.

** С учетом гидравлического сопротивления регулятора давления конденсации.

*** По согласованию с предприятием-изготовителем возможна организация плавного регулирования холодопроизводительности в интервале от 50% до 100%.

**** Габаритные размеры и масса указаны без учёта дополнительных опций и могут быть изменены в зависимости от расчетных условий и состава агрегата.

3АКК, R134a

Модель 3АКК-1,5 3АКК-3 3АКК-5 3АКК-7,5 3АКК-10 3АКК-15 3АКК-20 3АКК-30 3АКК-40 3АКК-55 3АКК-70 3АКК-90
Холодопроизво-дительность*, кВт, ±10% 2×0,8 2×1,5 2×2,5 2×4,0 2×4,9 2×8,0 2×10,3 2×14,8 2×22,9 2×32,0 2×41,3 2×46,3
Регулирование холодопро-изводительности Вкл./ Выкл. Ступенчатое 100%, 50%)***
Расход охлаждающей забортной воды*, м3/ч, ±10% 2×0,9 2×1,0 2×1,2 2×1,8 2×2,5 2×3,6 2×4,2 2×6,4 2×11,6 2×14,4 2×18,9 2×21,3
Гидравлическое сопротивление**, кПа (кгс/см2), не более 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5) 150 (1,5)
Рабочее давление охлаждающей забортной воды, МПа (кгс/см2), не более 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10)
Масса, кг, ±10% 820 910 1020 1190 1250 1441 1527 1891 2400 2821 3261 3790
Хладагент R134а R134а R134а R134а R134а R134а R134а R134а R134а R134а R134а R134а
Максимальный рабочий ток, А, не более 4,8 8,8 14,6 29 29 46 68 90 120 168 240 296
Потребляемая мощность*, кВт, ±10% 1,02 1,7 3,08 4,08 5,06 7,94 9,82 14,4 21,98 29,58 41,28 44,94
Питание Род тока переменный, трехфазный, напряжение 400 В, частота 50 Гц, без нейтральной жилы в питающем кабеле
Габаритные размеры, мм
L, мм 1600 1600 1600 1600 1600 1800 1800 1800 2150 2450 2700 2700
H, мм 1200 1200 1200 1200 1200 1300 1300 1550 1550 1650 1700 1700
B, мм 1386 1386 1386 1386 1386 1450 1450 1850 1850 2400 2400 2400

* При температуре охлаждающей забортной воды на входе в агрегат +32°С и температуре кипения хладагента -15°С.

** С учетом гидравлического сопротивления регулятора давления конденсации.

*** По согласованию с предприятием-изготовителем возможна организация плавного регулирования холодопроизводительности в интервале от 50% до 100%.

**** Габаритные размеры и масса указаны без учёта дополнительных опций и могут быть изменены в зависимости от расчетных условий и состава агрегата.
