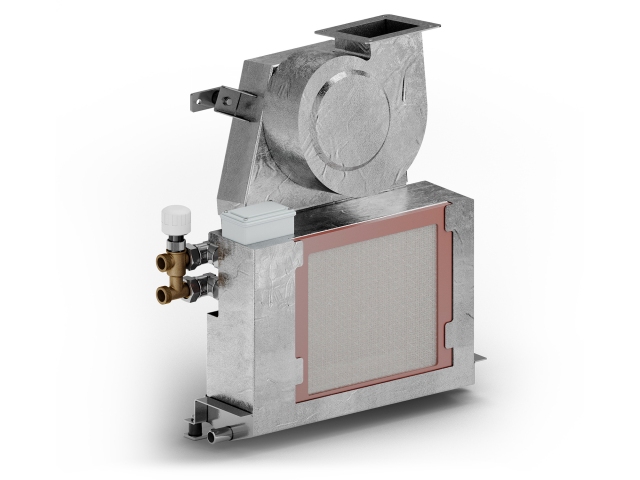

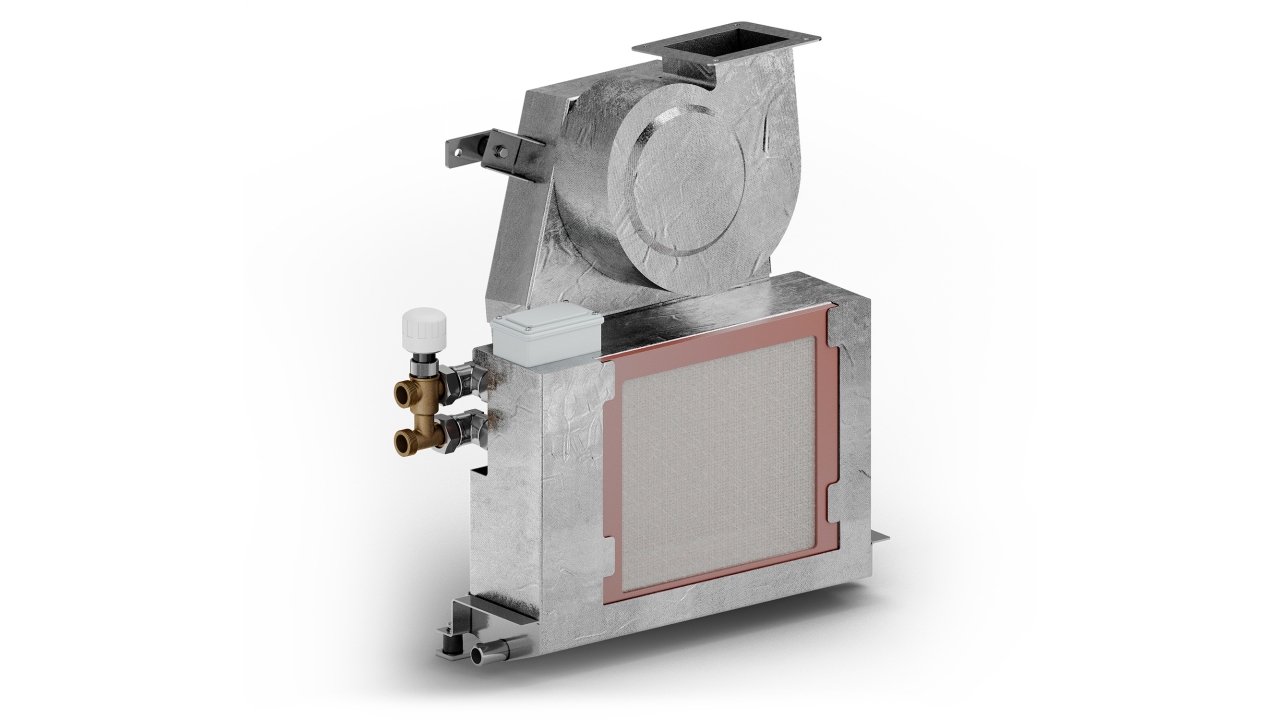

Кондиционеры двухтрубные КМН‑В

фанкойл вертикальный
Компактные вентиляторные доводчики предназначены для кондиционирования воздуха в помещениях маломерных судов. Разработаны с учётом ограниченности внутрисудового пространства. Могут легко встраиваться в элементы интерьера — тумбы, выгородки, шкафы, ниши и пр.
ещё
Компактность
Эффективность
Бесшумность
Описание характеристики Дополнительно Файлы
Описание продукта

Подготовленный холодоноситель подается от центральной системы холодоснабжения на вход вентиляторного доводчика. Миновав регулирующий клапан, холодоноситель попадает в оребрённый воздушный теплообменник, где происходит охлаждение воздуха. Далее воздух проходит через фильтр грубой очистки и поступает в обслуживаемое помещение через воздухораспределительное устройство (пленум) либо подающую решётку.

Измерение температуры воздуха производится с помощью датчика температуры, который штатно монтируется на всасывающей решётке, но может быть перенесён в обслуживаемое помещение. Мощность устройства регулируется автоматически.

Применение напорных вентиляторов обеспечивает возможность работы с протяженной сетью воздуховодов.

Три варианта исполнения (вертикальный, горизонтальный, компактный) и возможность поворота корпуса вентилятора вокруг своей оси облегчают монтаж доводчика в ограниченном пространстве. Дистанционное управление осуществляется с помощью сенсорного пульта ДР-209−5 с различными вариантами монтажа.

Фанкойл оснащён поддоном, исключающим проливание конденсата при бортовой качке до 22,5 градусов.

Технические характеристики
Наименование параметра КМН-1,9−2-В/Э КМН-2,8−2-В/Э КМН-3,6−2-В/Э КМН-5,6−2-В/Э
Холодопроизводительность*, кВт, ±10% 1,9 2,8 3,6 5,6
Расход воздуха, м3/ч, ±10% 380 420 560 750
Диаметр воздушного патрубка, мм 125 125 160 160
Внешнее статическое давление, Па, ±10% 250 250 250 250
Расход хладоносителя**, м3/ч, ±10% 0,39 0,58 0,74 1,15
Гидравлическое сопротивление, кПа, не более 20 20 40 40
Рабочее давление хладоносителя, МПа, не более 1 1 1 1
Тип вентилятора Радиальный Радиальный Радиальный Радиальный
Двигатель вентилятора*** ER ER ER ER
Мощность, потребляемая вентилятором, Вт, ±10% 180 180 180 180
Уровень шума, дБ (А) 69 69 71 71
Мощность электронагревателя (опция), кВт, ±10% 2,2 3 4 5
Тип нагревательного элемента Канальный электронагреватель для круглых воздуховодов
Масса, кг, ±10% 7 9 10 12
Габаритные размеры Д × Ш × В, мм 415 × 220 × 590 460 × 220 × 610 460 × 220 × 620 585 × 220 × 665
Вход хладоносителя G 3/4″ G 3/4″ G 3/4″ G 3/4″
Выход хладоносителя G 3/4″ G 3/4″ G 3/4″ G 3/4″
Отвод конденсата G 1/2″ G 1/2″ G 1/2″ G 1/2″

* Значения холодопроизводительности даны при условиях:

  • Температура воздуха на входе +32 °С
  • Влажность воздуха на входе 47%
  • Температура хладоносителя на входе +5 °С
  • Температура хладоносителя на выходе +10 °С

** Хладоноситель — 25% раствор пропиленгликоля.

*** Допускается применение оборудования других производителей не ухудшающие качества изделия.

Дополнительно

Особенности

  • Встроенный сменный фильтр защищает теплообменник от пыли и грязи
  • Плавное регулирование холодопроизводительности достигается установкой 3х-ходового клапана
  • Возможность применения сенсорного пульта управления ДР-209−5 со сменными рамками и различными вариантами монтажа
  • Возможность использования канального обогревателя совместно с фанкойлом для дополнительного обогрева
  • Вентилятор создаёт напор до 300 Па, обеспечивая работу с протяженными воздуховодами
  • 3 скорости работы вентилятора позволяют выбрать наиболее комфортный режим работы

Комплект поставки

  1. Фанкойл
  2. Блок управления
  3. Пульт управления ДР-209−5
  4. Воздуховоды
  5. Фасонные изделия
  6. Канальный нагреватель (опция)
