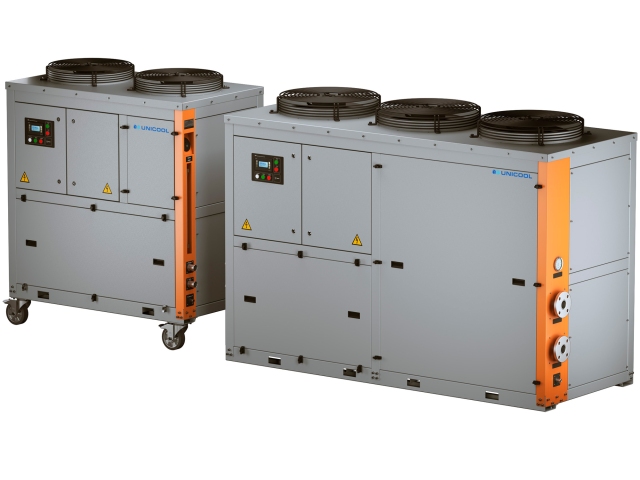

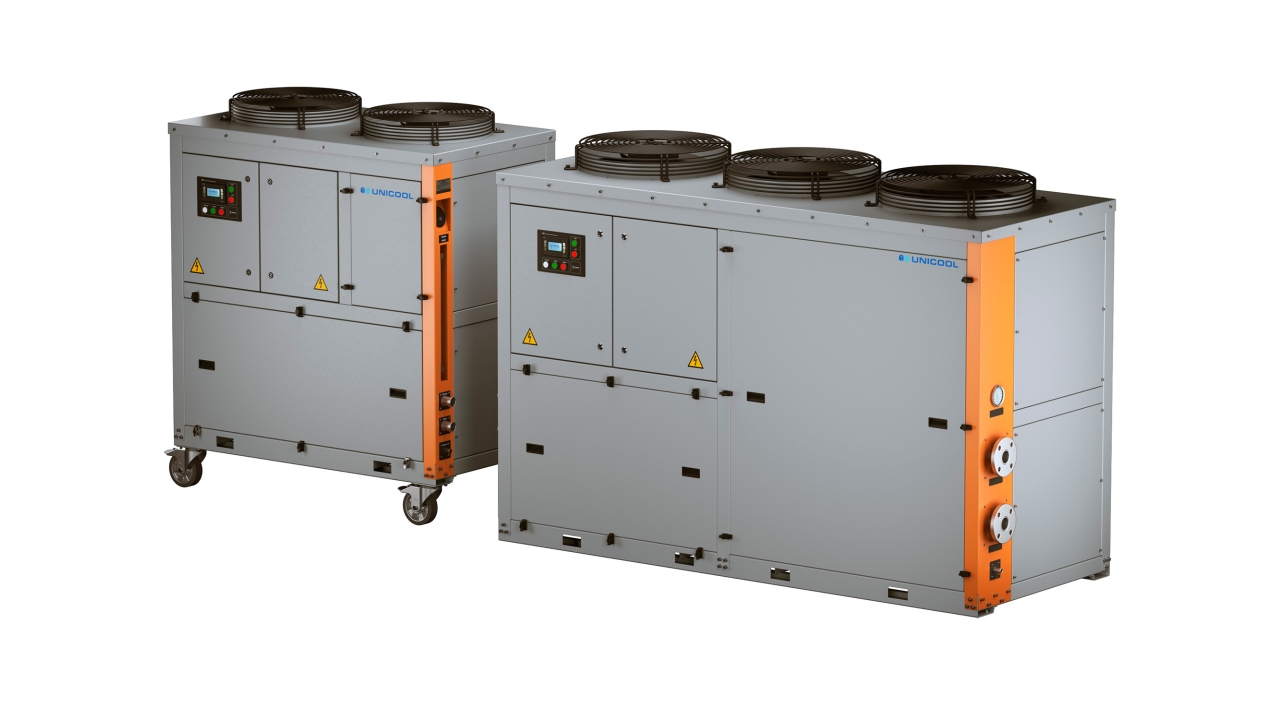

Установка жидкостного термостатирования

от 15 до 100 кВт, воздушное охлаждение
Установки термостатирования UNICOOL UTS предназначены для поддержания заданных параметров охлаждающей жидкости в интервале температур от -5 °С до +25 °С и отведения тепловой нагрузки от обслуживаемых объектов.
ещё
Высокая точность поддержания температуры
Простота интеграции в различные системы
Озонобезопасные хладагенты
Описание UTS 15–30 кВТ UTS 35–50 кВТ UTS 60–70 кВТ UTS 80–100 кВТ Дополнительно Файлы
Описание продукта

Установки UNICOOL UTS выпускаются в двух модификациях:

  1. UNICOOL UTS STD поддерживает температуру охлаждающей жидкости с точностью ±1°С. Предназначена для обеспечения процессов, не требовательных к точности поддержания температуры либо обладающих высокой тепловой инерционностью, таких как кондиционирование воздуха.
  2. UNICOOL UTS PRO поддерживает температуру охлаждающей жидкости с точностью ±0,1°С (при постоянной нагрузке). Используется в системах, требующих высокой точности поддержания температуры охлаждающей жидкости и обладающих высокой динамичностью тепловых нагрузок, таких как системы охлаждения лазерных металлорежущих станков.

Управление оборудованием установки и поддержание заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически. Контроль температуры охлаждающей жидкости производится с помощью датчика температуры на входе в установку либо на выходе из неё. Опционально могут быть установлены расходомеры и датчики давления, выдающие аварийный сигнал при выходе измеряемых значений расхода и давления жидкости из заданного рабочего диапазона.

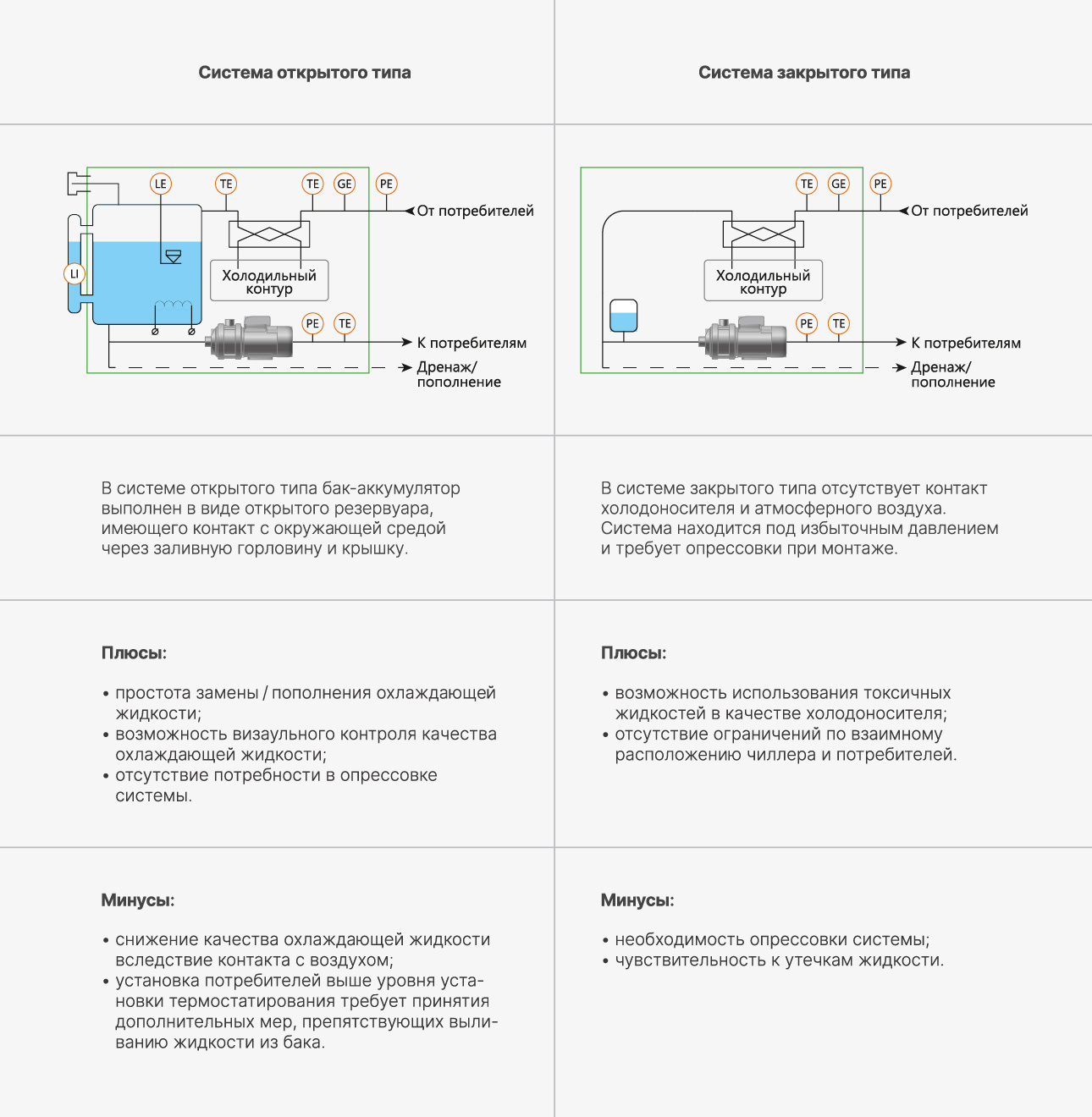

Установка может иметь встроенный бак-аккумулятор объемом от 140 до 800 л (в зависимости от мощности) либо встроенный гидромодуль из одногоили двух высоконапорных насосов. Установки могут перемещаться на собственных роликовых опорах либо устанавливаться стационарно на фундамент. Степень защиты внешних оболочек допускает размещение установок на улице — с организацией брызгозащиты или без нее.

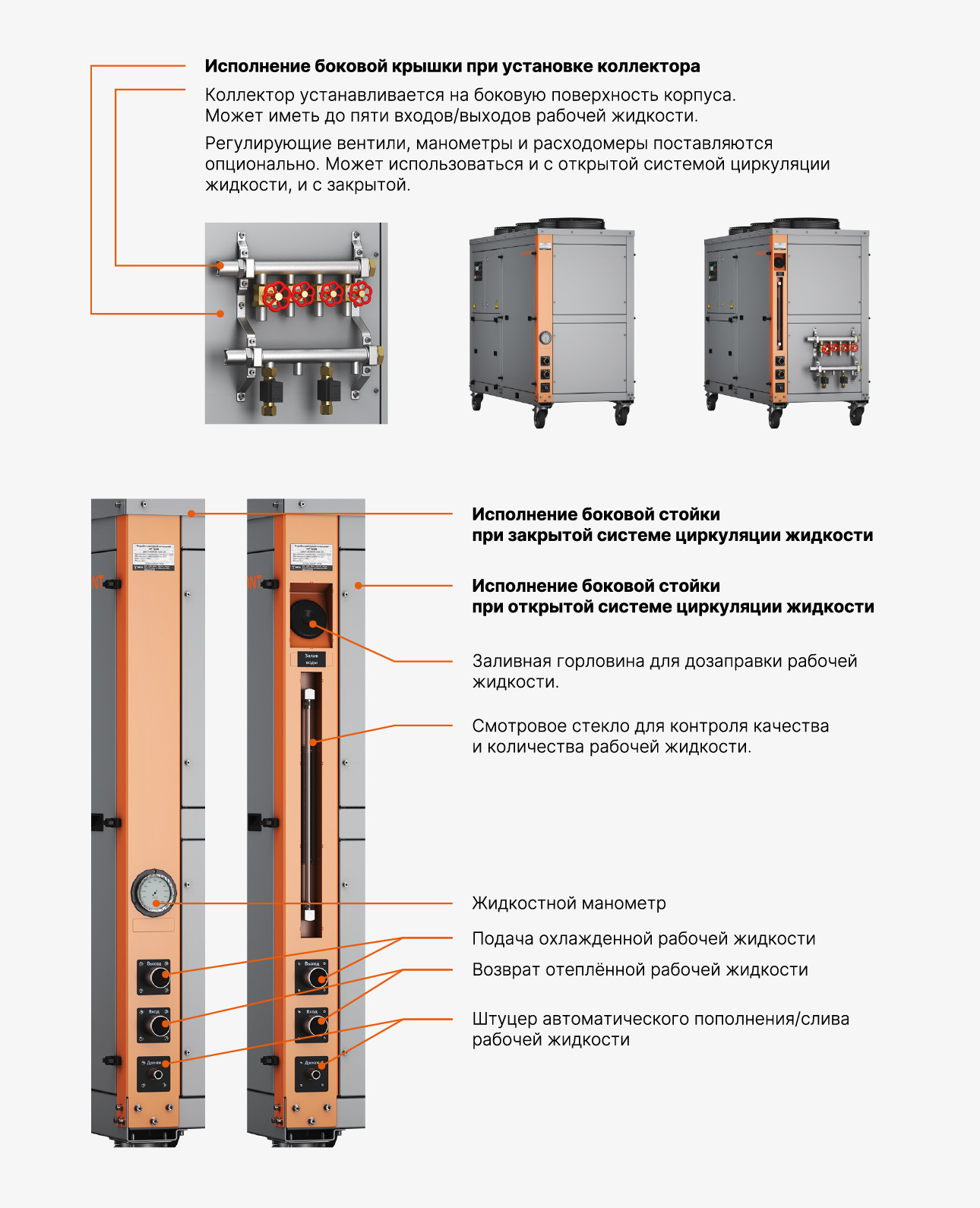

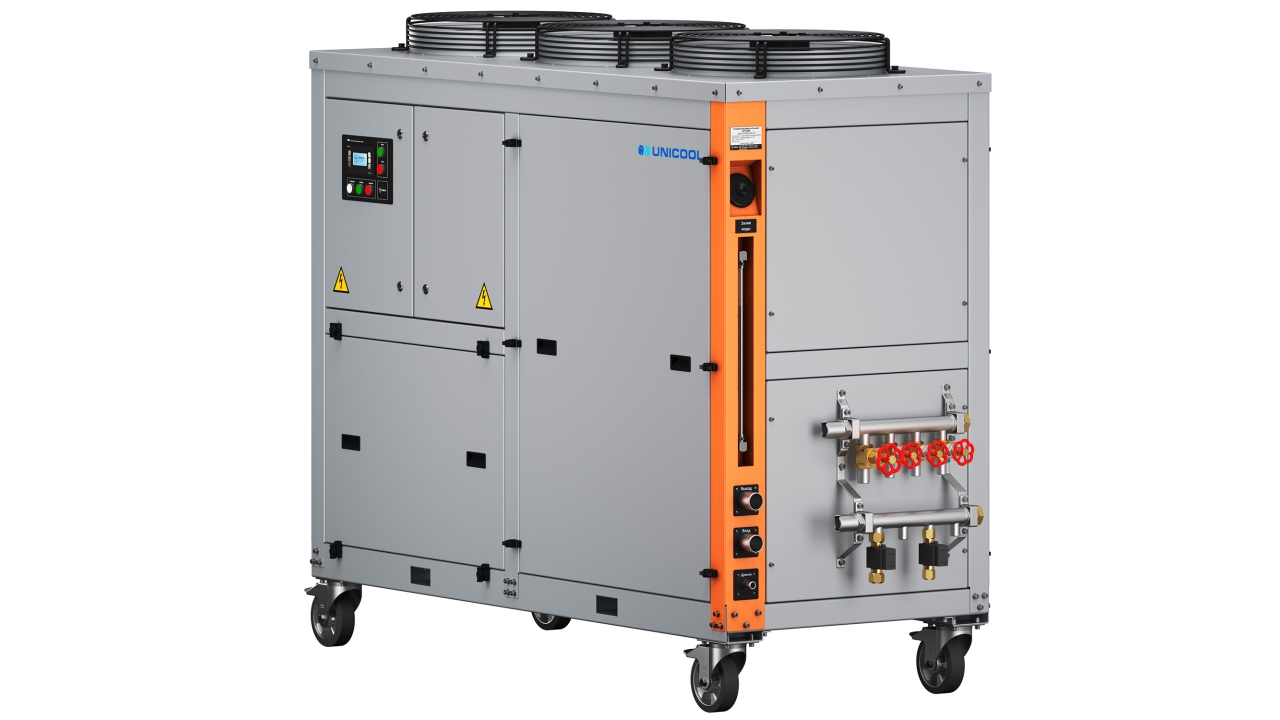

Установка термостатирования способна обслуживать несколько потребителей и оснащена коллектором, позволяющим регулировать подачу воды каждому потребителю в зависимости от его потребности.

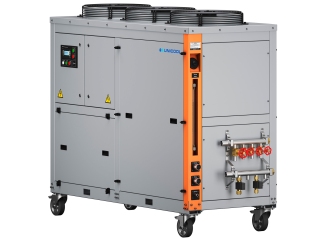

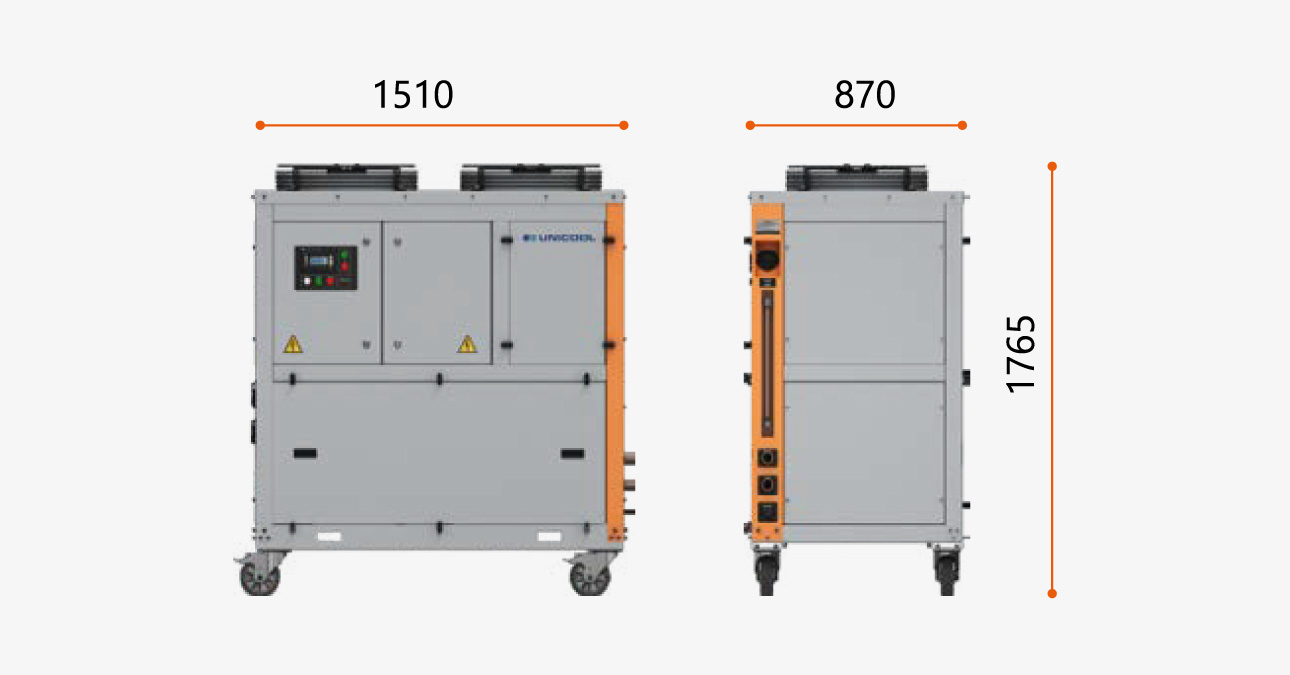

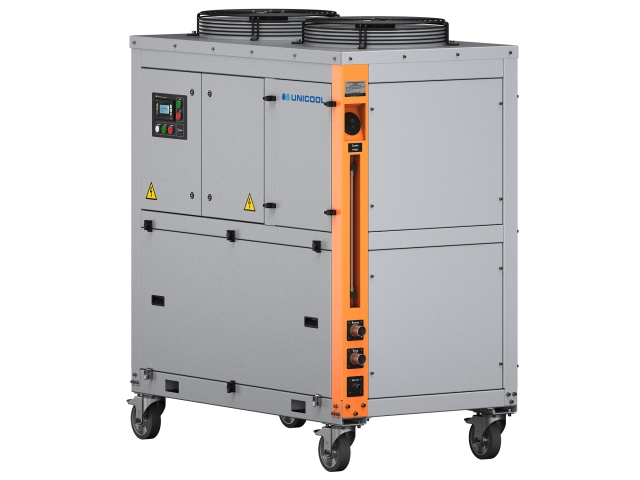

UTS 15–30 кВТ

Установки могут иметь встроенный бак-аккумулятор объемом 140 л (ёмкость может быть увеличена по требованию заказчика) либо встроенный гидромодуль из одного или двух высоконапорных насосов. Могут оснащаться роликовыми колесами для перемещения либо жёстко монтироваться на фундаменте. Обслуживание фильтра производится с задней стороны.

Управление всем оборудованием установки и поддержание заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически. Контроль температуры жидкости производится с помощью датчика температуры на входе в установку, либо на выходе из неё.

Установки могут размещаться как в помещении, так и на открытом воздухе.

R407C, 50 Гц

Установка термостатирования UNICOOL UTS 1015 UTS1020 UTS 1025 UTS 1030
Мощность охлаждения в зависимости
от температуры термостатирования
при температуре окружающего воздуха
+25°С или охлаждающей воды +30°С, кВт		 –5 8,85 11,85 14,05 17,75
0 10,85 14,65 17,25 21,75
5 13,25 17,85 20,95 26,25
10 16,15 21,55 25,35 31,95
15 19,35 25,95 30,25 38,25
20 21,25 28,25 33,25 41,25
25 21,25 28,25 33,25 41,25
Потребляемая мощность в режиме охлаждения, кВт 6,95 9,25 10,55 12,75
Число компрессоров 1 1 1 1
Расход воздуха через конденсатор, м3/ч 8000 16 000 16 000 16 000
Тип внешнего присоединения 1 1/2″ 1 1 /2» 1 1/2″ 1 1/2″

Общие данные

Установка термостатирования UNICOOL UTS 1015 UTS 1020 UTS 1025 UTS 1030
Температура жидкости на выходе установки, °С –5…+25 –5…+25 –5…+25 –5…+25
Температура окружающей среды, °С +45 +45 +45 +45
Точность поддержания температуры, °С Версия STD ±1 ±1 ±1 ±1
Версия PRO ±0,1 ±0,1 ±0,1 ±0,1
Мощность нагрева, кВт /
Потребляемая мощность в режиме нагрева, кВт		 7,5/7,5 7,5/7,5 7,5/7,5 7,5/7,5
Избыточное давление охлаждающей жидкости
на выходе из установки, м.вод.ст *		 40 40 40 40
Расход насоса в номинальном режиме, л/мин 43 60 70 84,5
Объем бака охлаждающей жидкости, л 140 140 140 140
Холодильный агент R407c/R134a
Питание ~ 3ф, 50 Гц, 380 В
Масса, кг, не более 500 500 500 500

*Характеристики насосов могут быть уточнены при оформлении заказа.

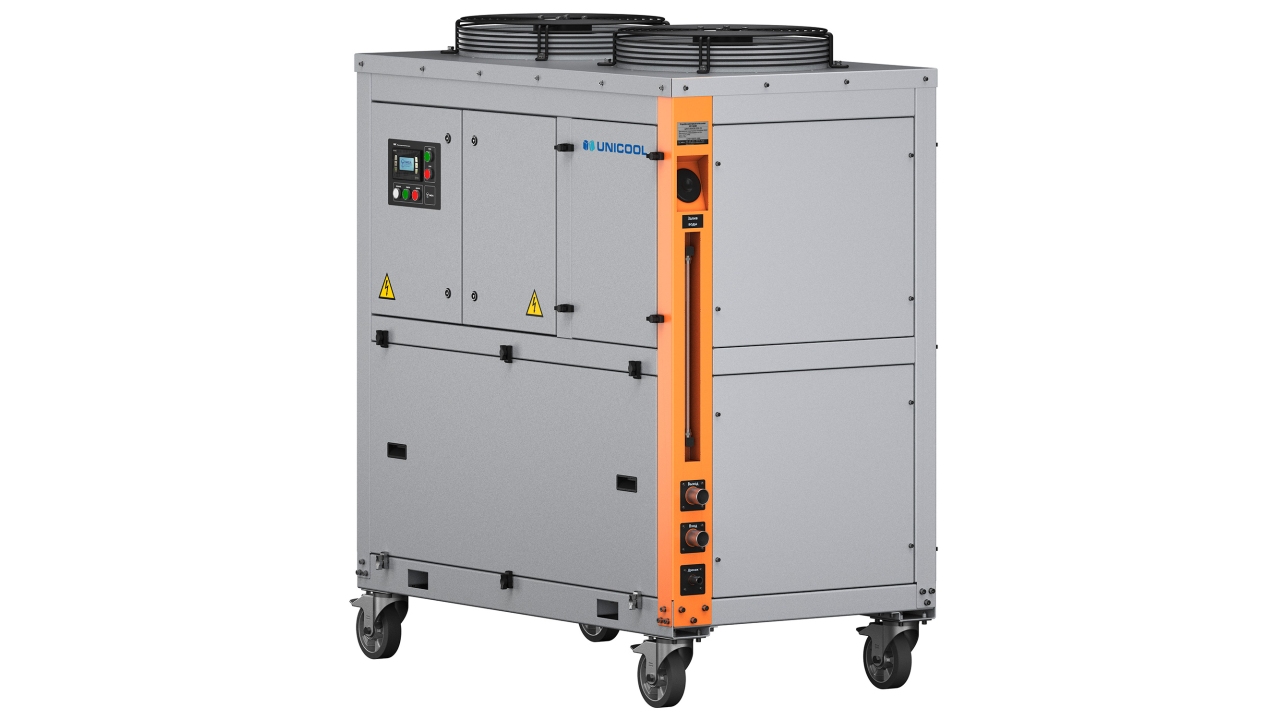

UTS 35–50 кВТ

Описание

Установки могут иметь встроенный бак-аккумулятор объемом 230 л (ёмкость может быть увеличена по требованию заказчика) либо встроенный гидромодуль из одного или двух высоконапорных насосов. Могут оснащаться роликовыми колесами для перемещения либо жёстко монтироваться на фундаменте. Обслуживание фильтра производится с задней стороны.

Управление всем оборудованием установки и поддержание заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически. Контроль температуры жидкости производится с помощью датчика температуры на входе в установку, либо на выходе из неё.

Установки могут размещаться как в помещении, так и на открытом воздухе.

R407C, 50 Гц

Установка термостатирования UNICOOL UTS 1035 UTS 2040 UTS 2050
Мощность охлаждения в зависимости от температуры термостатирования при температуре окружающего воздуха +25°С или охлаждающей воды +30°С, кВт -5 20,5 23,8 28,1
0 25,3 29,3 34,5
5 30,9 35,5 42
10 37,5 43,2 50,8
15 45 51,9 60,9
20 49,2 56,7 66,6
25 49,2 56,7 66,6
Потребляемая мощность в режиме охлаждения, кВт 16,1 18,1 20,6
Число компрессоров 1 2 2
Расход воздуха через конденсатор, м3/ч 24 000 24 000 24 000
Тип внешнего присоединения 2» 2» 2»

Общие данные

Установка термостатирования UNICOOL UTS 1035 UTS 2040 UTS 2050
Температура жидкости на выходе установки, °С –5…+25 –5…+25 –5…+25
Температура окружающей среды, °С +45 +45 +45
Точность поддержания температуры, °С Версия STD ±1 ±1 ±1
Версия PRO ±0,1 ±0,1 ±0,1
Мощность нагрева, кВт/Потребляемая мощность в режиме нагрева, кВт 13,5/13,5 13,5/13,5 13,5/13,5
Избыточное давление охлаждающей жидкости на выходе из установки, м.вод.ст * 40 40 40
Расход насоса в номинальном режиме, л/мин 100 120 140
Объем бака охлаждающей жидкости, л 230 230 230
Холодильный агент R407c/R134a R407c/R134a R407c/R134a
Питание ~ 3ф, 50 Гц, 380 В ~ 3ф, 50 Гц, 380 В ~ 3ф, 50 Гц, 380 В
Масса, кг, не более 650 650 650

*Характеристики насосов могут быть уточнены при оформлении заказа.

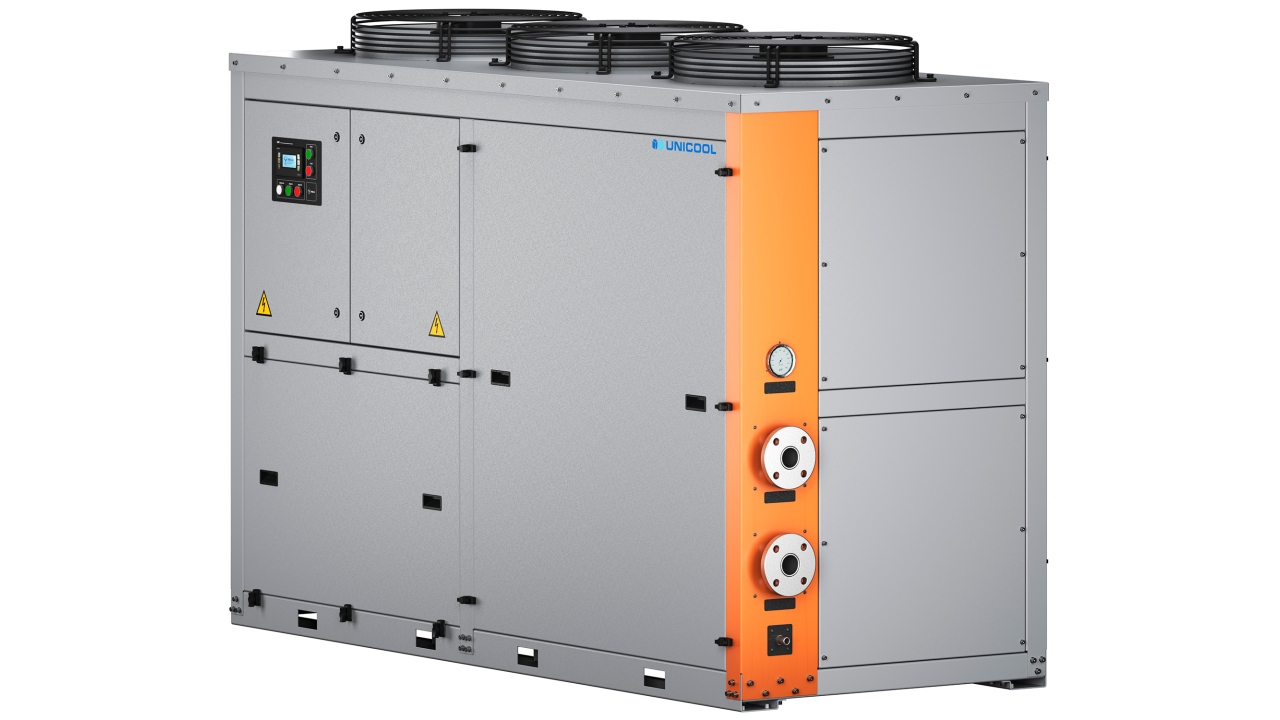

UTS 60–70 кВТ

Описание

Установки могут иметь встроенный бак-аккумулятор объемом 500 л (ёмкость может быть увеличена по требованию заказчика) либо встроенный гидромодуль из одного или двух высоконапорных насосов. Жёстко монтируются на фундаменте. Обслуживание фильтра производится с задней стороны.

Управление всем оборудованием установки и поддержание заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически.

Контроль температуры жидкости производится с помощью датчика температуры на входе в установку, либо на выходе из неё.

Установки могут размещаться как в помещении, так и на открытом воздухе.

R407C, 50 Гц

Установка термостатирования UNICOOL UTS 2060 UTS 2070
Мощность охлаждения в зависимости от температуры термостатирования при температуре окружающего воздуха +25°С или охлаждающей воды +30°С, кВт -5 34,8 41,8
0 42,8 51,4
5 52,3 62,6
10 63,2 75,6
15 75,9 90,8
20 83 98,8
25 83 98,8
Потребляемая мощность в режиме охлаждения, кВт 26,05 30,15
Число компрессоров 2 2
Расход воздуха через конденсатор, м3/ч 33 000 33 000
Тип внешнего присоединения 2» 2»

Общие данные

Установка термостатирования UNICOOL UTS 2060 UTS 2070
Температура жидкости на выходе установки, °С –5…+25 –5…+25
Температура окружающей среды, °С +45 +45
Точность поддержания температуры, °С Версия STD ±1 ±1
Версия PRO ±0,1 ±0,1
Мощность нагрева, кВт/Потребляемая мощность в режиме нагрева, кВт 26,2/26,2 26,2/26,2
Избыточное давление охлаждающей жидкости на выходе из установки, м.вод.ст * 35 35
Расход насоса в номинальном режиме, л/мин 170 200
Марка насоса 10HM06 10HM06
Объем бака охлаждающей жидкости, л 500 500
Холодильный агент R407c/R134a R407c/R134a
Питание ~ 3ф, 50 Гц, 380 В ~ 3ф, 50 Гц, 380 В
Масса, кг, не более 750 750

*Характеристики насосов могут быть уточнены при оформлении заказа.

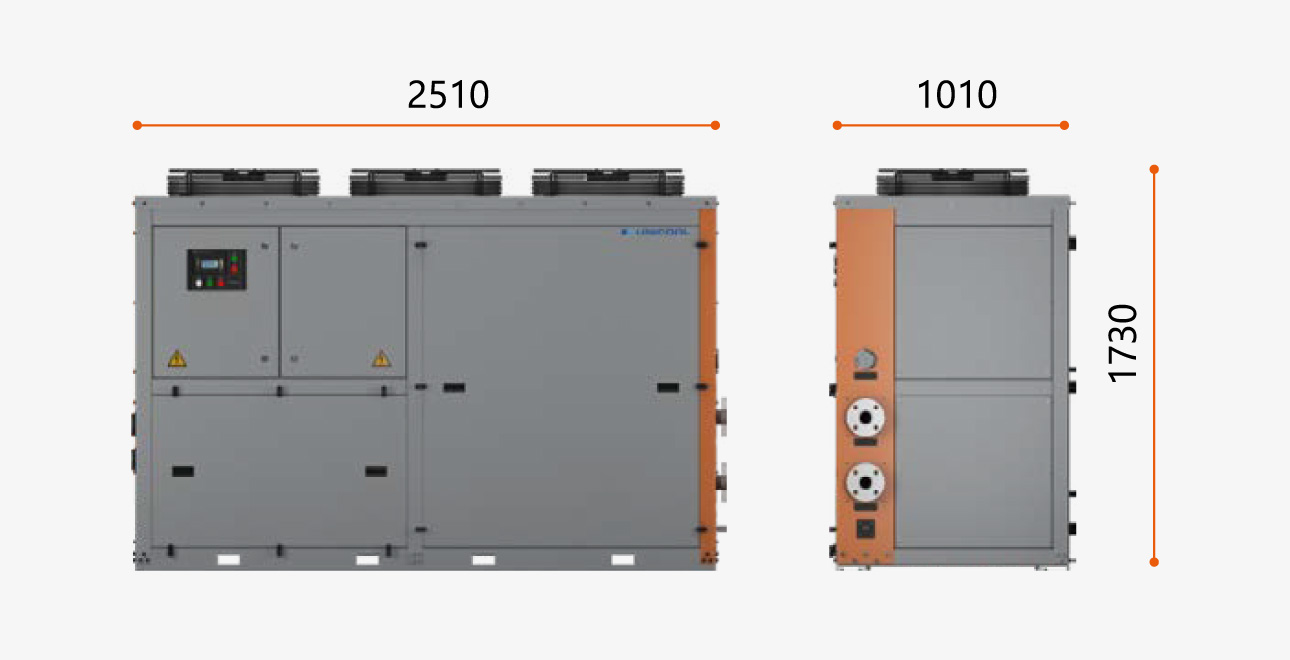

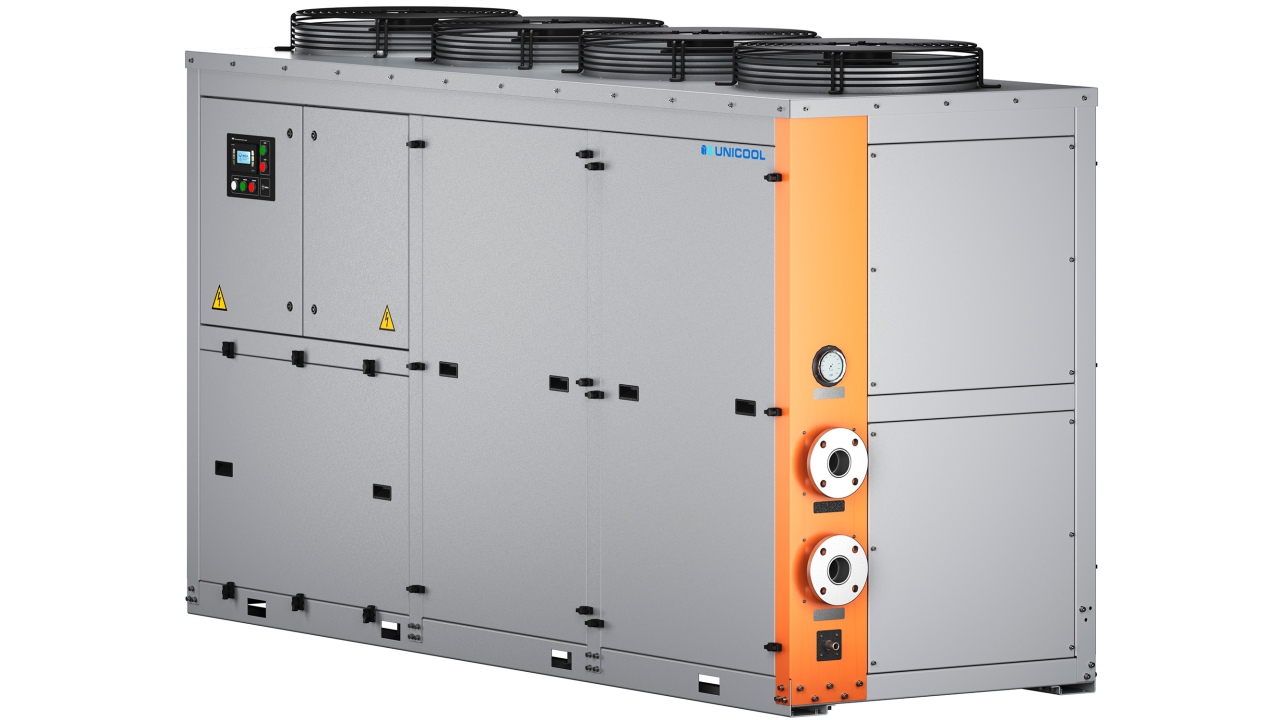

UTS 80–100 кВТ

Описание

Установки могут иметь встроенный бак-аккумулятор объемом 800 л (ёмкость может быть увеличена по требованию заказчика) либо встроенный гидромодуль из одного или двух высоконапорных насосов. Жёстко монтируются на фундаменте. Обслуживание фильтра производится с задней стороны.

Управление всем оборудованием установки и поддержание заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически.

Контроль температуры жидкости производится с помощью датчика температуры на входе в установку, либо на выходе из неё.

Установки могут размещаться как в помещении, так и на открытом воздухе.

R407C, 50 Гц

Установка термостатирования UNICOOL UTS 3080 UTS 3100
Мощность охлаждения в зависимости от температуры термостатирования при температуре окружающего воздуха +25°С или охлаждающей воды +30°С, кВт -5 53,3 63,8
0 65,4 78,2
5 79,5 95
10 96 114,6
15 115 137,2
20 125,6 149,8
25 125,6 149,8
Потребляемая мощность в режиме охлаждения, кВт 37,6 43,7
Число компрессоров 3 3
Расход воздуха через конденсатор, м3/ч 44 000 44 000
Тип внешнего присоединения 2 1/4″ 2 1/4″

Общие данные

Установка термостатирования UNICOOL UTS 3080 UTS 3100
Температура жидкости на выходе установки, °С –5…+25 –5…+25
Температура окружающей среды, °С +45 +45
Точность поддержания температуры, °С Версия STD ±1 ±1
Версия PRO ±0,1 ±0,1
Мощность нагрева, кВт/Потребляемая мощность в режиме нагрева, кВт 37,2/37,2 37,2/37,2
Избыточное давление охлаждающей жидкости на выходе из установки, м.вод.ст * 40 40
Расход насоса в номинальном режиме, л/мин 254 302,5
Марка насоса 15HM04 15HM04
Объем бака охлаждающей жидкости, л 800 800
Холодильный агент R407c/R134a R407c/R134a
Питание ~ 3ф, 50 Гц, 380 В ~ 3ф, 50 Гц, 380 В
Масса, кг, не более 1000 1000

*Характеристики насосов могут быть уточнены при оформлении заказа.

Дополнительно

Варианты подключения

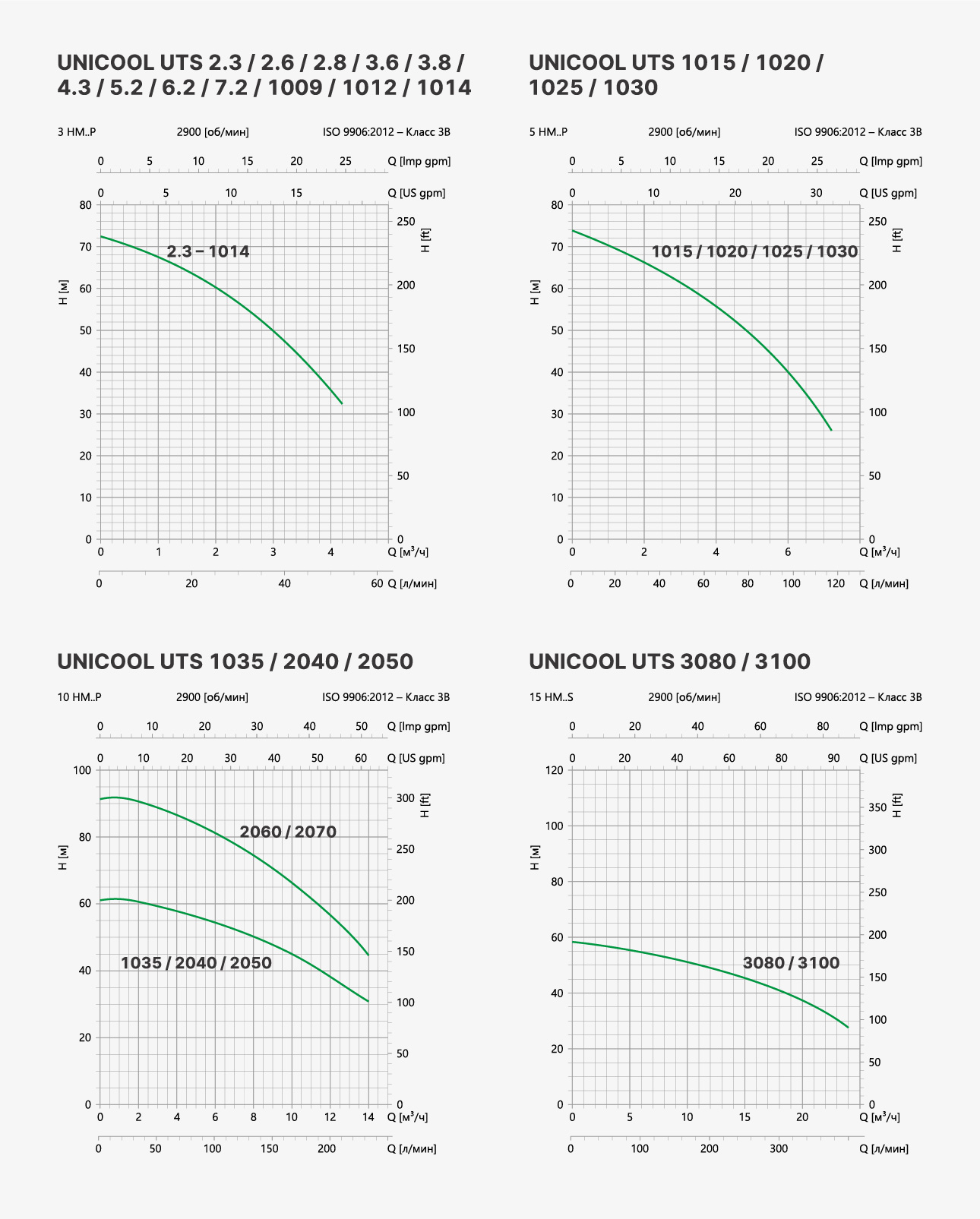

В зависимости от модели, установки термостатирования комплектуются насосами со следующими характеристиками:
