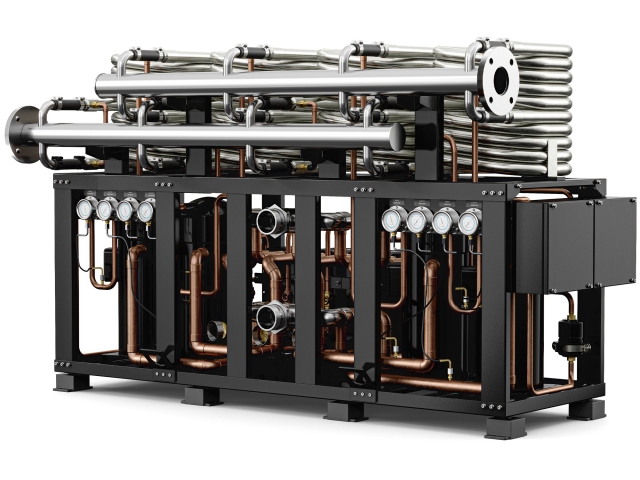

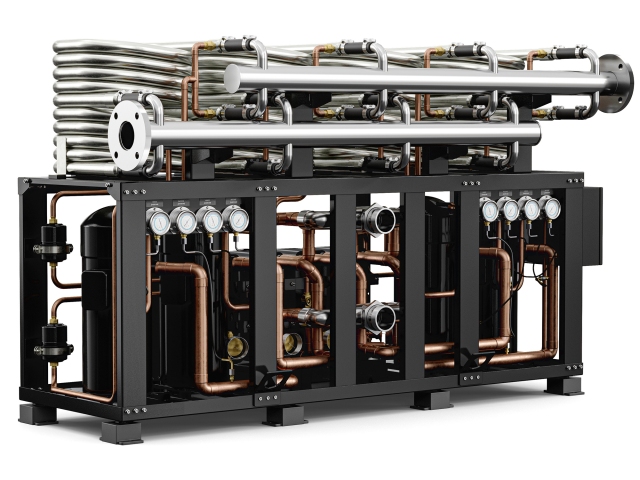

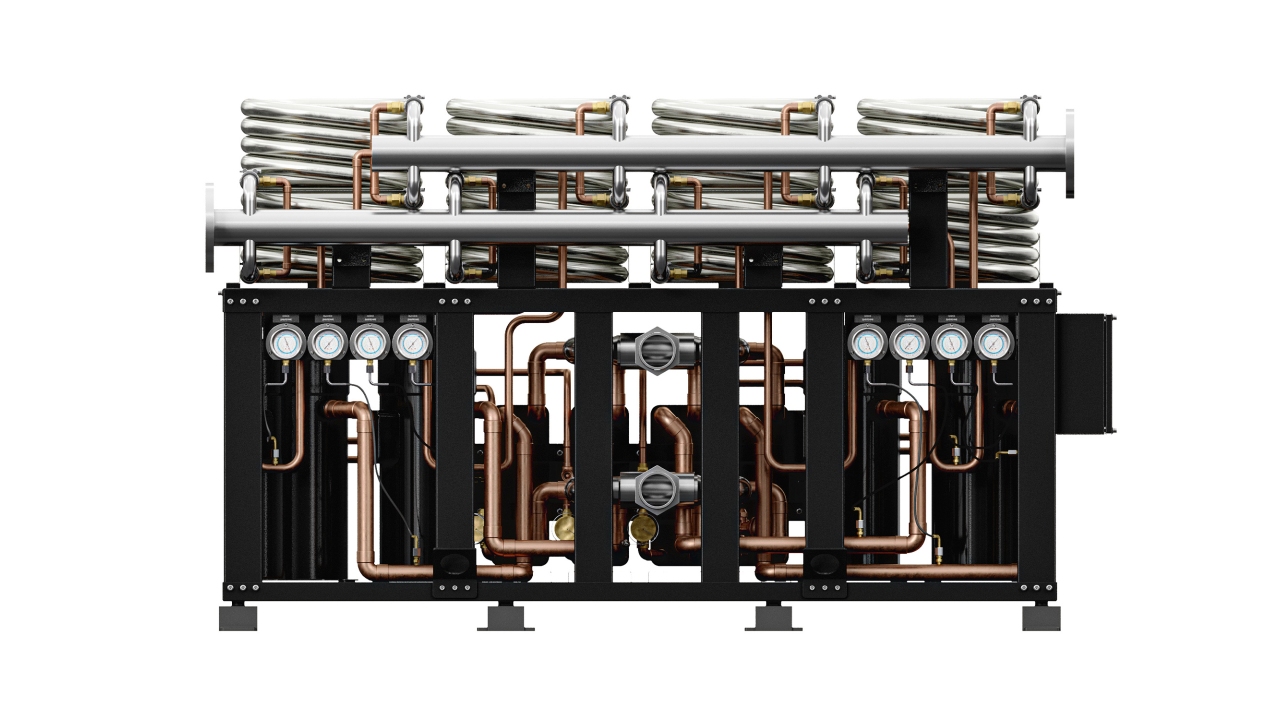

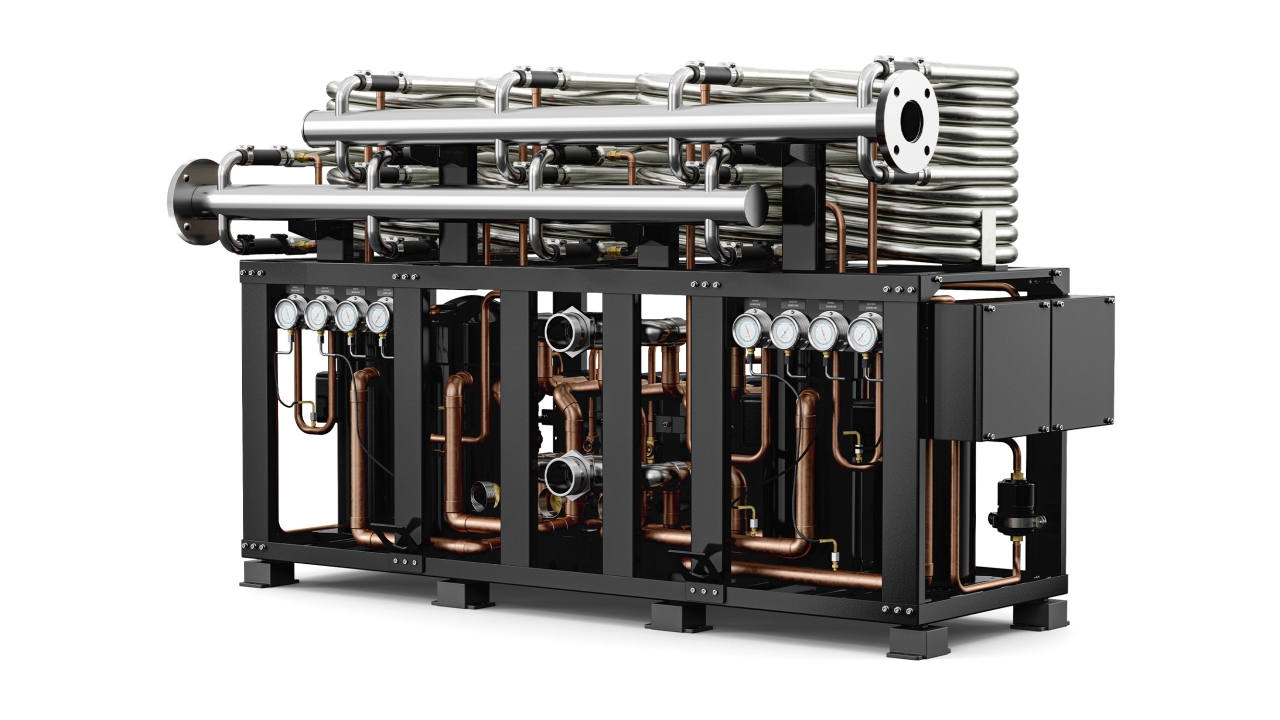

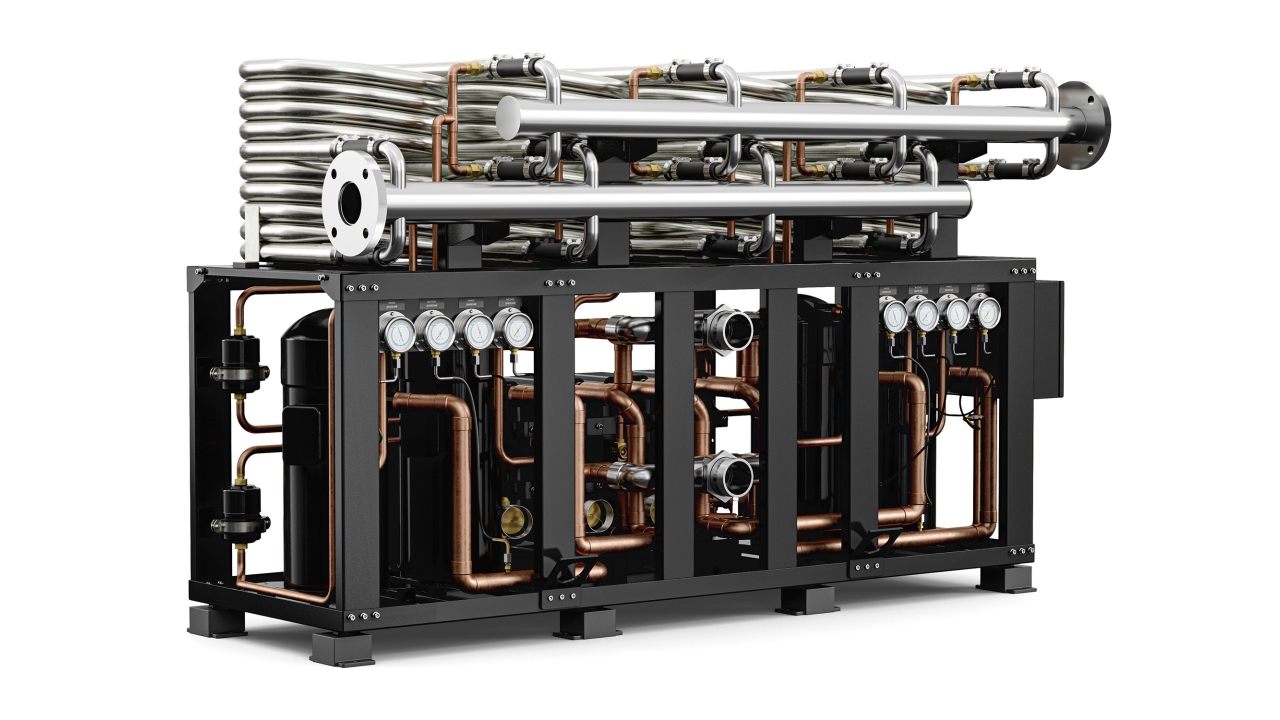

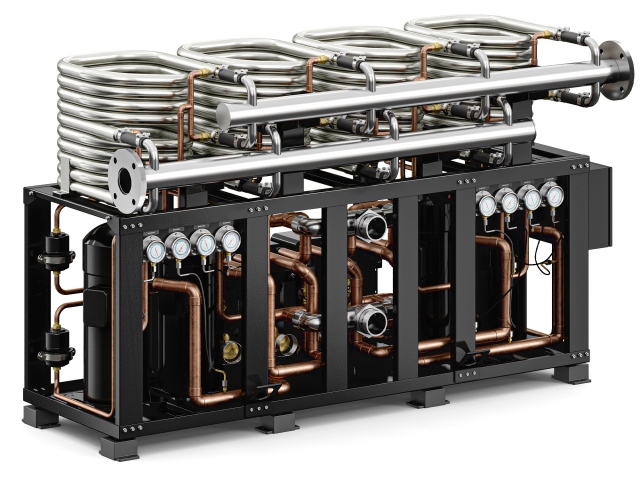

Водоохлаждающие машины МВ‑М

Спиральный компрессор, фреон R-407с
Водоохлаждающие машины МВ-М предназначены для поддержания заданной температуры хладоносителя в судовых системах кондиционирования на базе «чиллер-фанкойл».
ещё
Компактность и эффективность
Озонобезопасный хладагент R407c
Охлаждение конденсатора забортной водой
Описание характеристики Файлы
Описание продукта

Водоохлаждающие машины МВ-M обеспечивают охлаждение хладоносителя, подаваемого в оборудование систем кондиционирования воздуха на кораблях и судах всех типов, классов и назначений. Машины могут быть интегрированы в общую судовую систему отопления, вентиляции и кондиционирования воздуха (ОВиК) для охлаждения кают, диспетчерских, мест размещения оборудования и/или других критически важных зон.

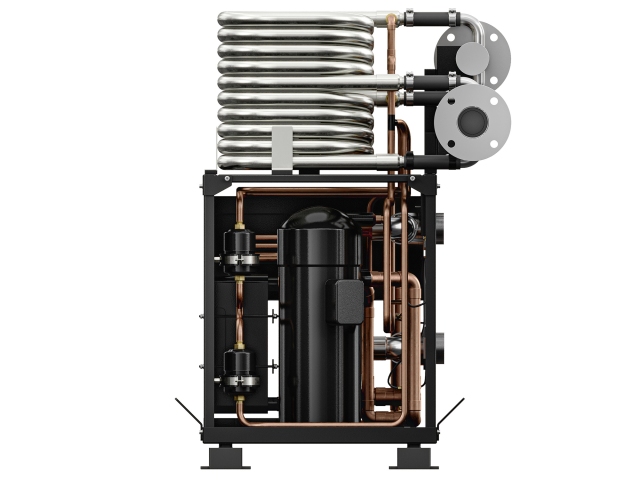

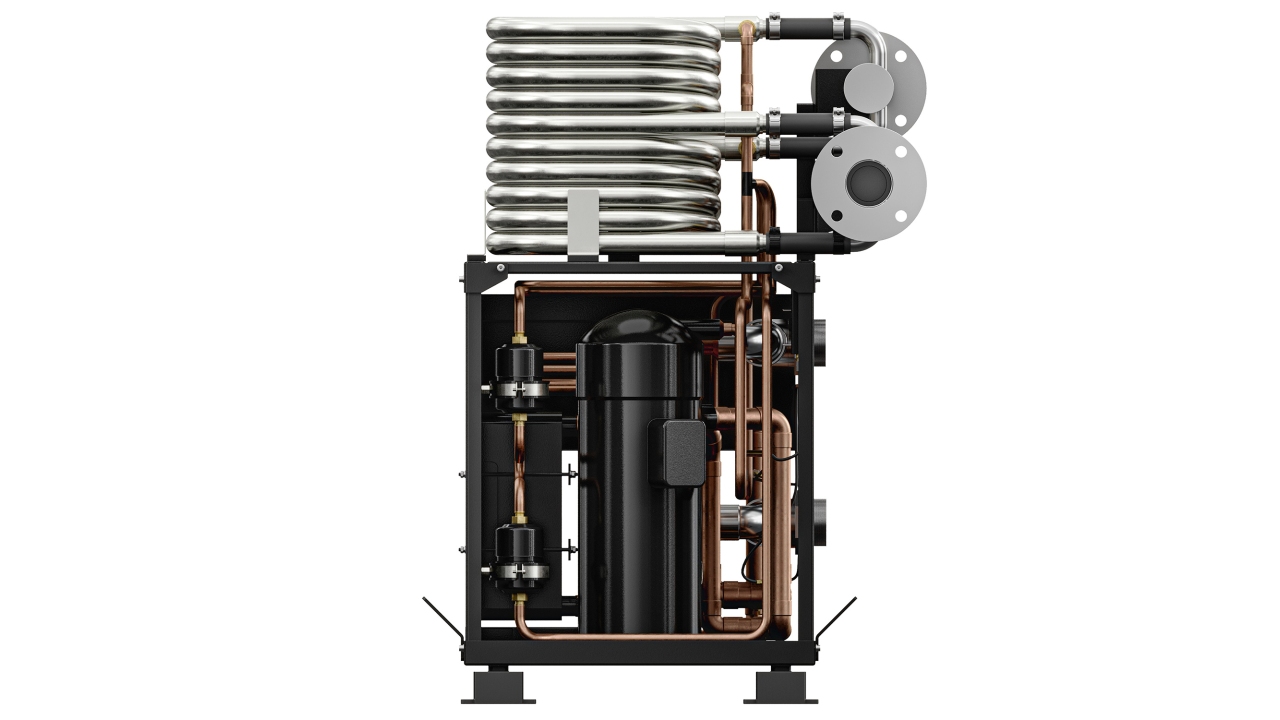

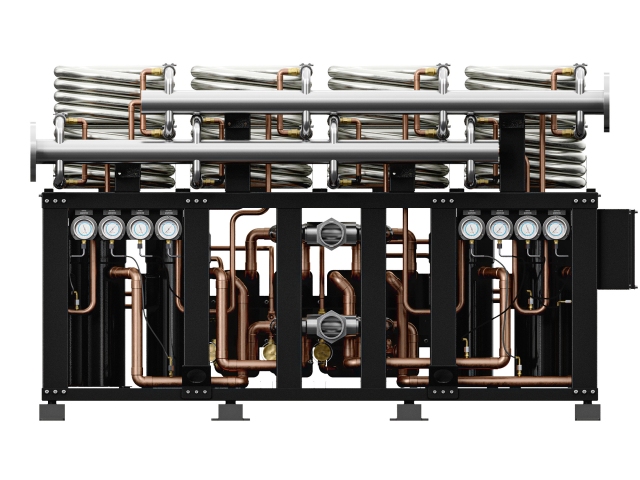

Испаритель машины представляет собой компактный пластинчатый теплообменник из нержавеющей стали, конденсатор — компактный теплообменник типа «труба в трубе» из титана или медно-никелевого сплава. В качестве хладоносителя могут использоваться пресная вода или водные растворы пропиленгликоля концентрацией до 45%. Охлаждение конденсатора производится забортной водой соленостью до 35 промилле.

Управление осуществляется посредством смонтированного на агрегате электрического отсека либо выносного электрического шкафа. Машина оснащена системой мониторинга и самодиагностики, передающей данные о работе в систему управления техническими средствами (СУТС).

Технические характеристики
Типы машин МВ-3М МВ-5М МВ-7,5М МВ-10М МВ-12,5М МВ-15М МВ-20М МВ-25М МВ-30М МВ-40М МВ-50М МВ-60М МВ-100М
Холодопроизводительность, кВт 3 5 7,5 10 12,5 15 20 25 30 40 50 60 100
Температура хладоносителя на выходе из испарителя, °С 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1 7 ± 1
Температура хладоносителя на входе испарителя, °С 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10 11 ± 10
Расход хладоносителя, м3/ч, ±10% 0,71 1,18 1,66 2,15 2,9 3,63 4,45 5,79 7,27 8,91 10,9 13,4 17,8
Расход забортной воды, м3/ч, ±10% 0,36 0,6 0,84 1,17 1,45 1,83 2,23 2,9 3,67 4,5 5,5 6,7 11,3
Гидравлическое сопротивление контура хладоносителя, кПа < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40
Гидравлическое сопротивление контура забортной воды, кПа < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40 < 40
Рабочее давление хладоносителя, МПа < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1
Рабочее давление забортной воды, МПа < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 < 1
Количество компрессоров 1 1 1 1 1 1 1 2 2 2 3 3 4
Теоретический объем всасывания компрессора, м3/ч < 3,7 < 5,9 < 8,0 1 3,4 < 14,1 < 17,2 < 21,9 < 14,1 < 17,2 < 21,9 < 17,2 < 21,9 < 30
Частота переменного тока, Гц 50 50 50 50 50 50 50 50 50 50 50 50 50
Входное напряжение, В 220 / 380 (400) 380 (400)
Потребляемая мощность, кВт 0,94 1,46 1,97 3 3,34 4,34 5,15 6,68 8,68 10,3 13,1 15,5 33
Потребляемый ток, А 2 2,6 4 4,8 5,7 7,4 10,4 11,4 14,9 20,7 22,3 31,1 48
Максимальный потребляемый ток, А 3 4,9 6,8 9,3 11,7 14,1 18,1 23,4 28,2 36,2 42,3 54,3 125
Масса в сухом состоянии, кг 70 75 85 90 95 115 125 190 225 250 380 395 550

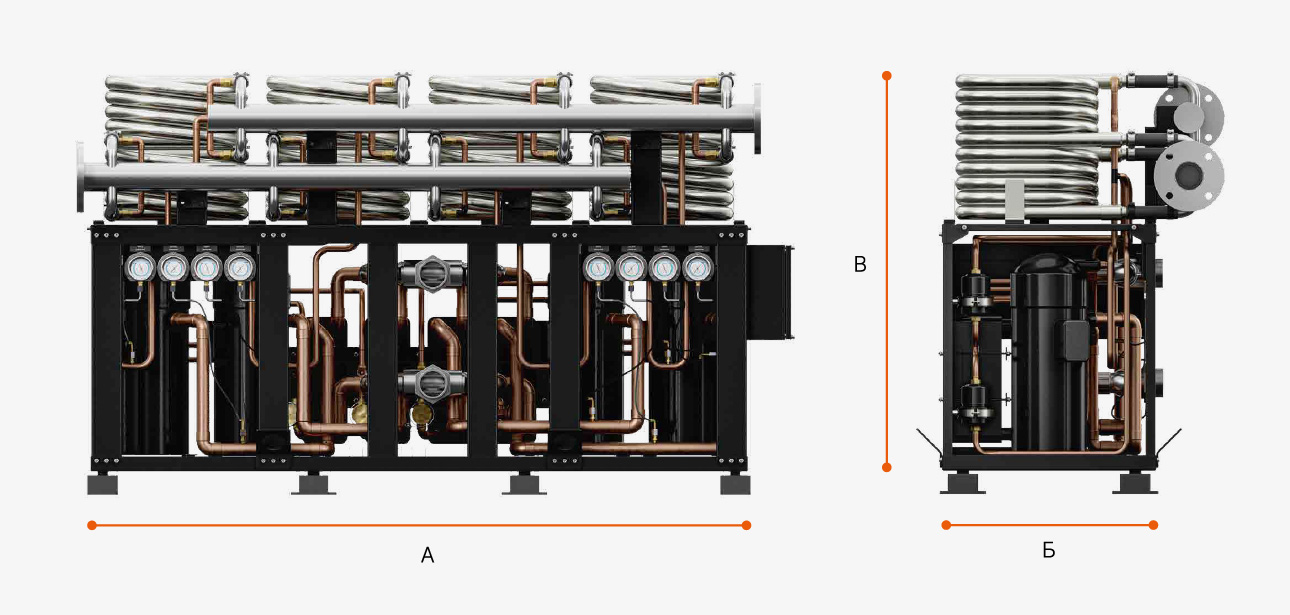

Габариты, мм А 590 590 590 590 550 550 550 550 1200 1200 1150 1350 1715
Б 445 445 445 445 550 550 550 550 700 700 800 735 735
В 500 500 500 500 880 1100 1100 1100 880 880 1035 1100 1100

Примечания

1.  Холодопроизводительность приведена при температуре забортной воды на входе в конденсатор +32 °С.

2. Допуски на холодопроизводительность, потребляемую мощность, потребляемый ток и массу в сухом состоянии составляют ±10%.
