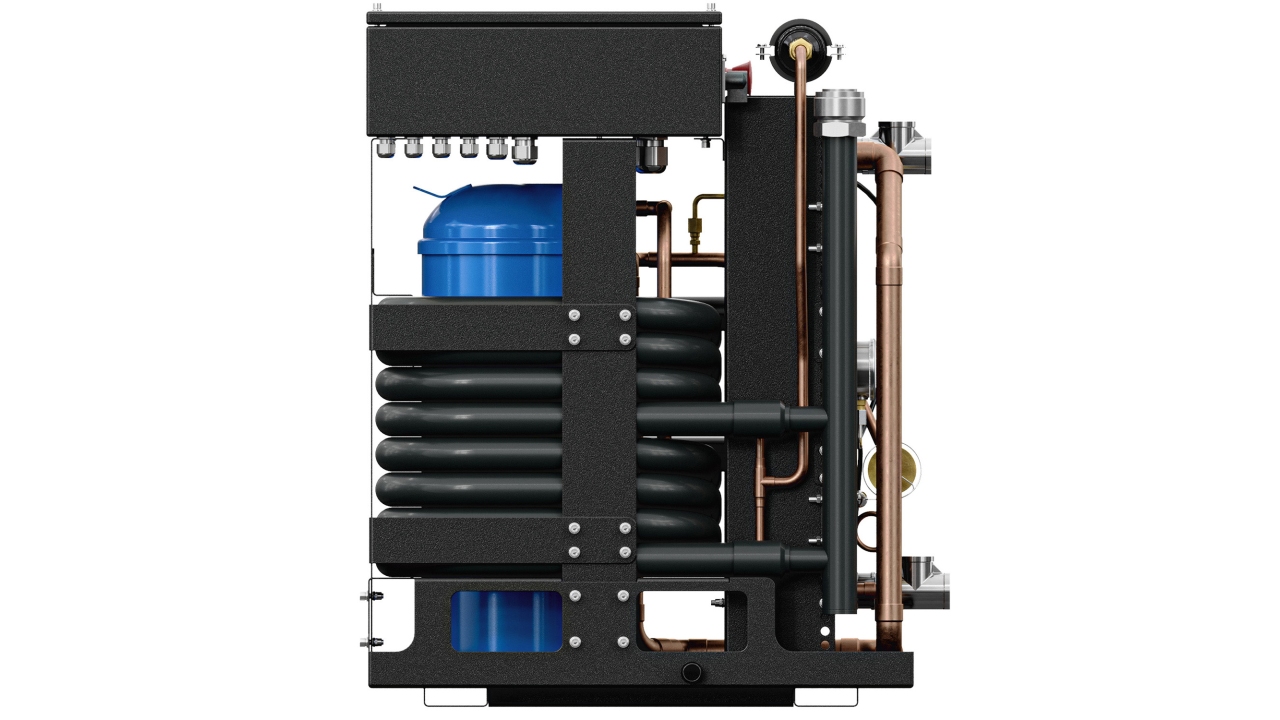

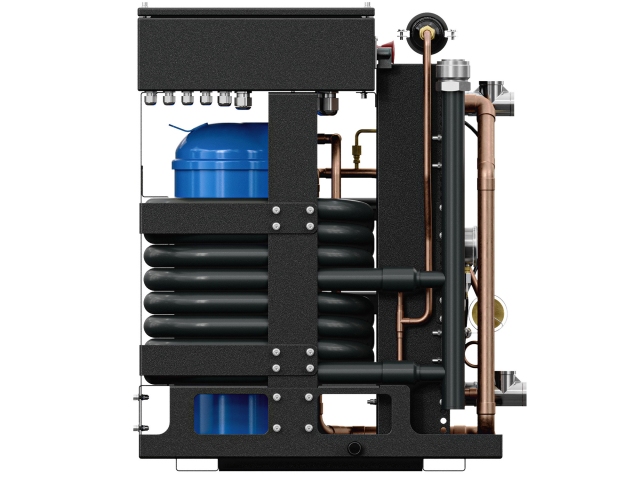

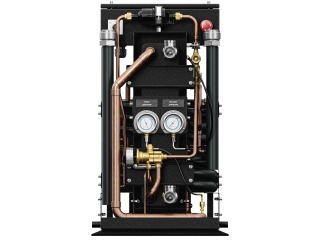

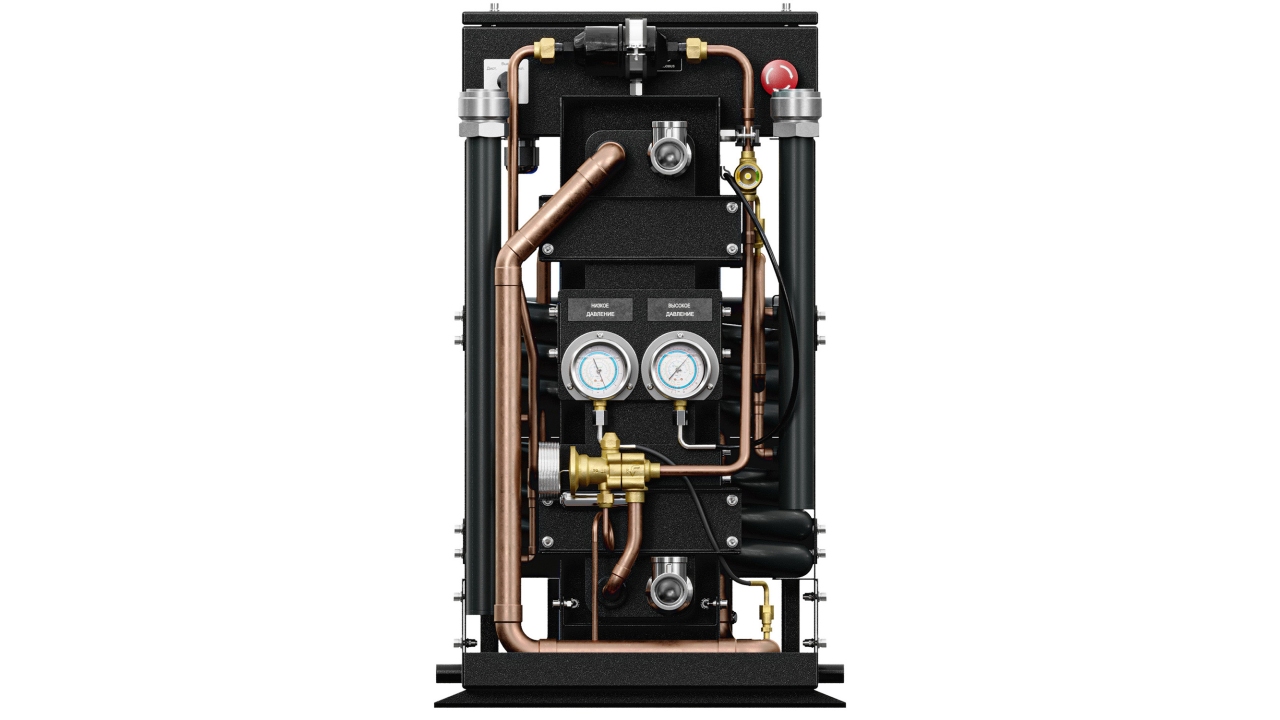

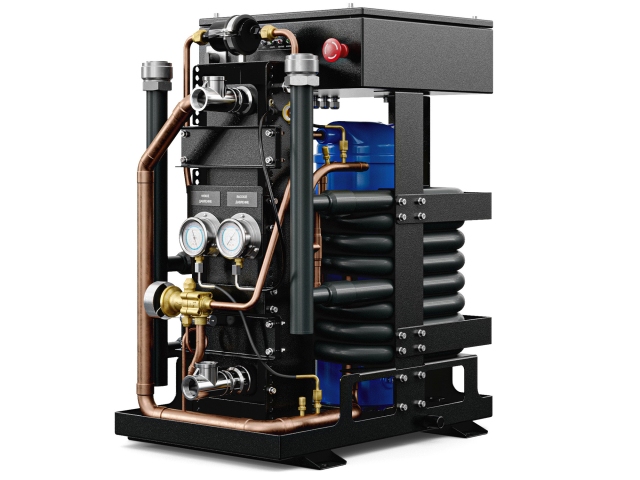

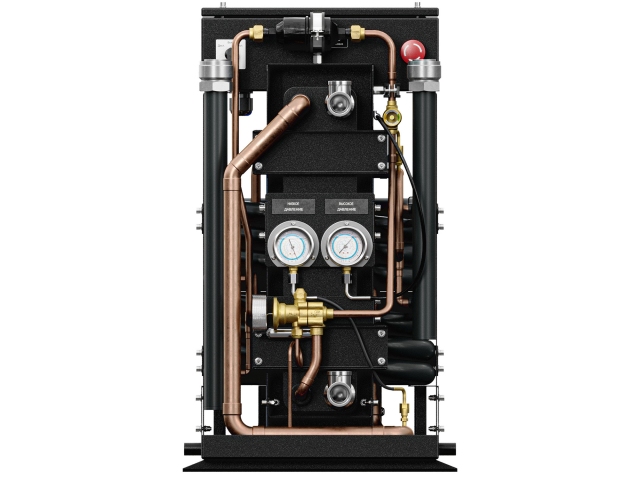

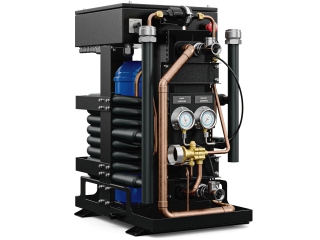

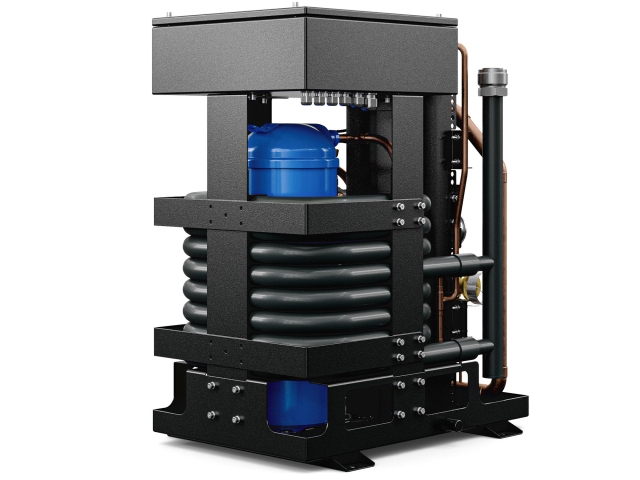

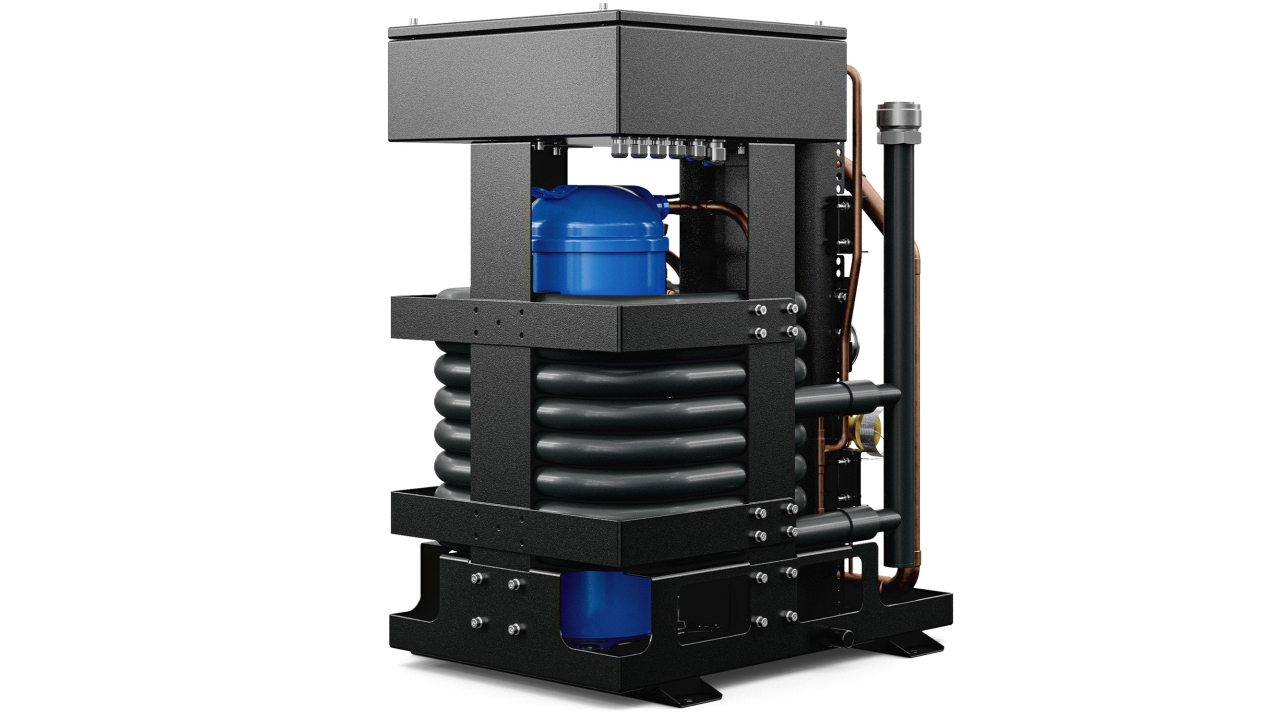

Водоохлаждающие машины МВ‑Н

Спиральный компрессор, фреон R-410a
Водоохлаждающие машины МВ-H предназначены для поддержания заданной температуры хладоносителя в судовых системах кондиционирования на базе «чиллер-фанкойл».
ещё
Компактность и эффективность
Озонобезопасный хладагент R410a
Охлаждение конденсатора забортной водой
Описание характеристики Файлы
Описание продукта

Водоохлаждающие машины МВ-H обеспечивают охлаждение хладоносителя, подаваемого в оборудование систем кондиционирования воздуха на кораблях и судах всех типов, классов и назначений. Машины могут быть интегрированы в общую судовую систему отопления, вентиляции и кондиционирования воздуха (ОВиК) для охлаждения кают, диспетчерских, мест размещения оборудования и/или других критически важных зон.

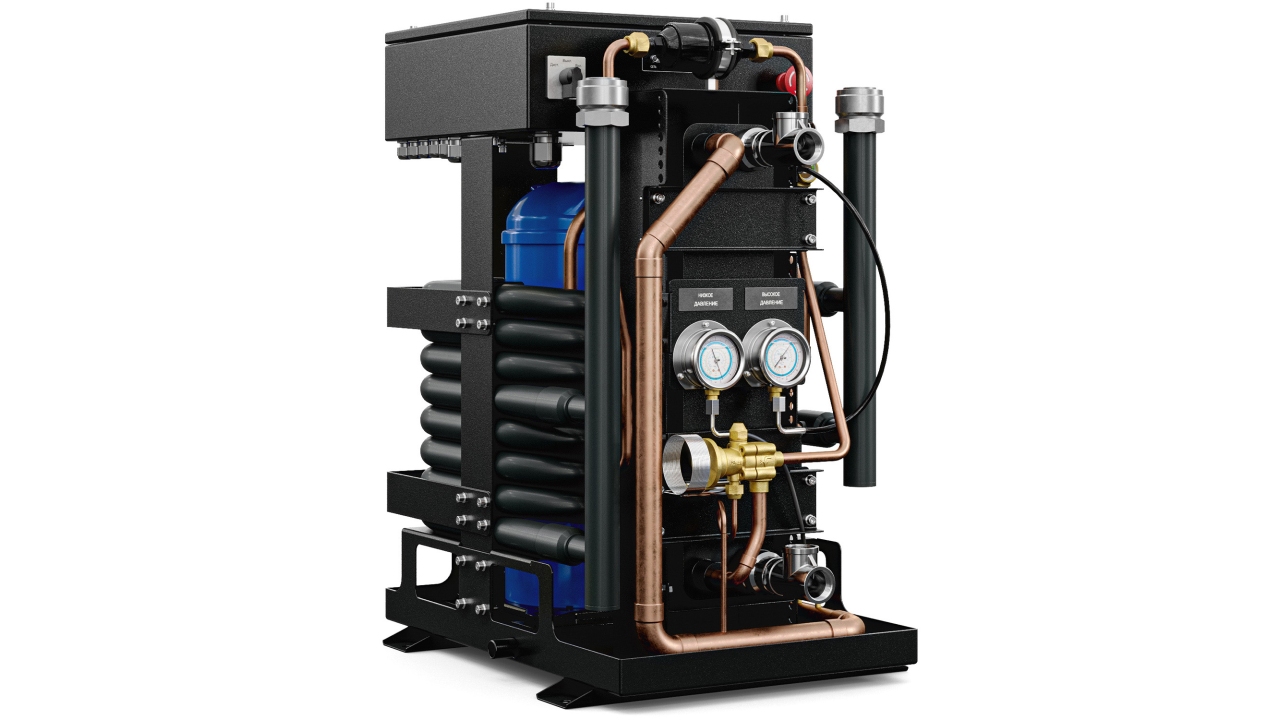

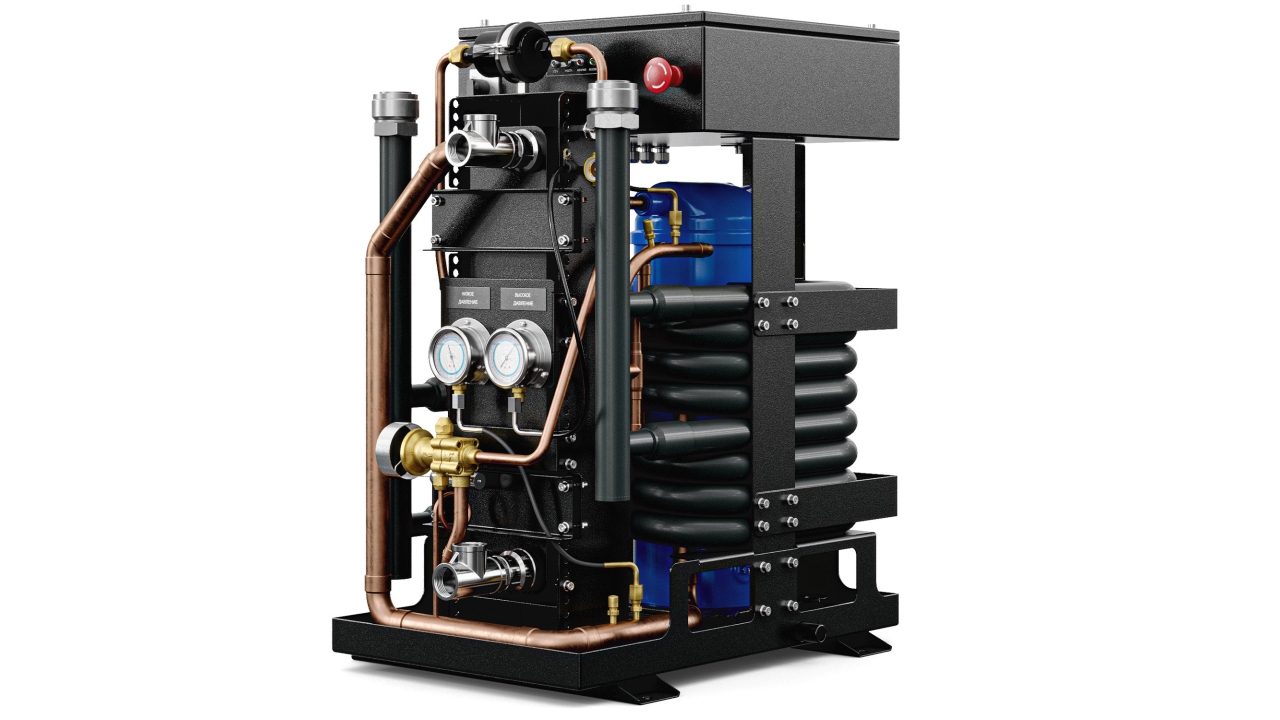

Испаритель машины представляет собой компактный пластинчатый теплообменник из нержавеющей стали, конденсатор — компактный теплообменник типа «труба в трубе» из титана или медно-никелевого сплава. В качестве хладоносителя могут использоваться пресная вода или водные растворы пропиленгликоля концентрацией до 45%. Охлаждение конденсатора производится забортной водой соленостью до 35 промилле.

Управление осуществляется посредством смонтированного на агрегате электрического отсека либо выносного электрического шкафа. Машина оснащена системой мониторинга и самодиагностики, передающей данные о работе в систему управления техническими средствами (СУТС).

Технические характеристики
Типы машин МВ-7Н МВ-10,5Н МВ-14Н МВ-17,5Н МВ-21Н МВ-28Н МВ-35Н МВ-52,5Н
Холодопроизводительность*, ±10% кВт 7 10,5 14 17,5 21 28 35 52,5
BTU 24 000 36 000 48 000 60 000 72 000 96 000 120 000 180 000
Теплопроизводительность, ±10% кВт 8,6 12,7 16,3 21,4 23,2 33,8 42,7 67,7
BTU 29 400 43 600 55 800 73 000 79 200 115 600 146 000 231 000
Расход охлаждающей забортной воды, м3/ч 1,8 2,8 3,6 5 6,2 7,6 9,2 15,1
Потребляемая мощность, кВт режим охлаждения 1,3 2,5 3,4 4,2 5,1 6,8 8,5 12,8
режим нагрева 2,3 3,2 4,2 5,8 6,2 8,8 11,3 16,9
Питание 380 В /50 Гц 380 В /50 Гц 380 В /50 Гц 380 В /50 Гц 380 В /50 Гц 380 В /50 Гц 380 В /50 Гц 380 В /50 Гц
Масса, кг 70 82 96 105 126 157 196 276

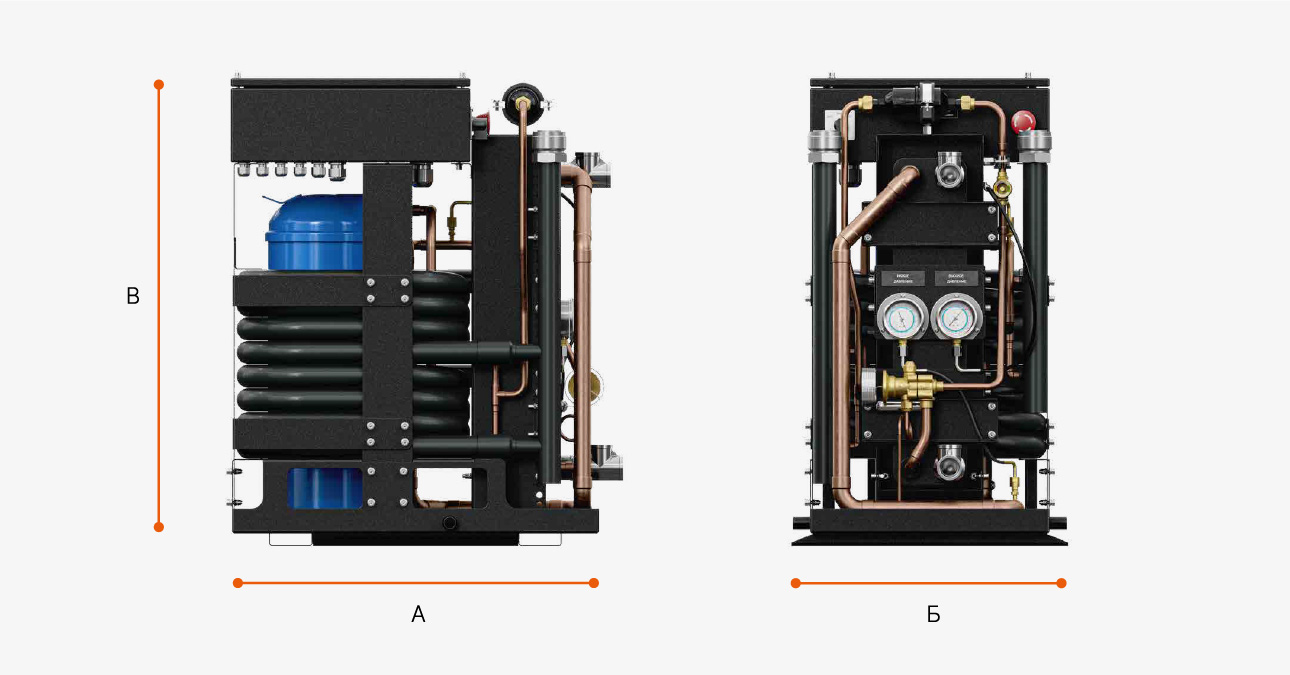

Габаритные размеры, мм А 450 500 500 600 600 690 780 800
Б 330 350 350 350 350 450 480 480
В 450 550 620 610 730 760 705 830

* Холодопроизводительность при температуре забортной воды на входе в конденсатор +32°С
