Описание продукта

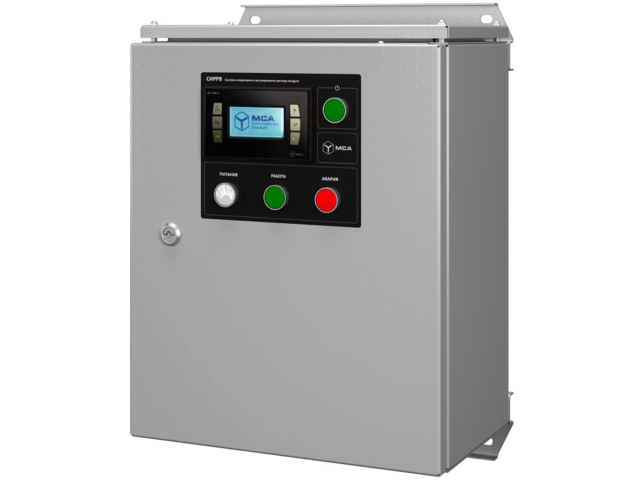

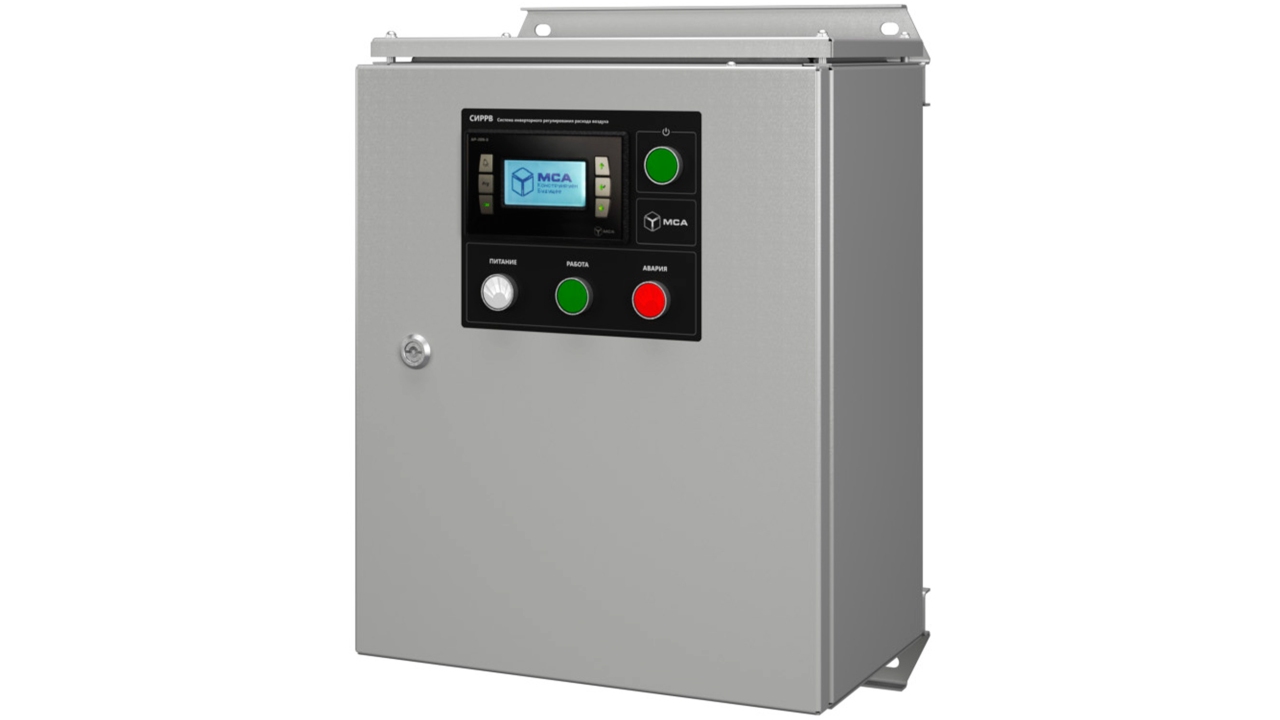

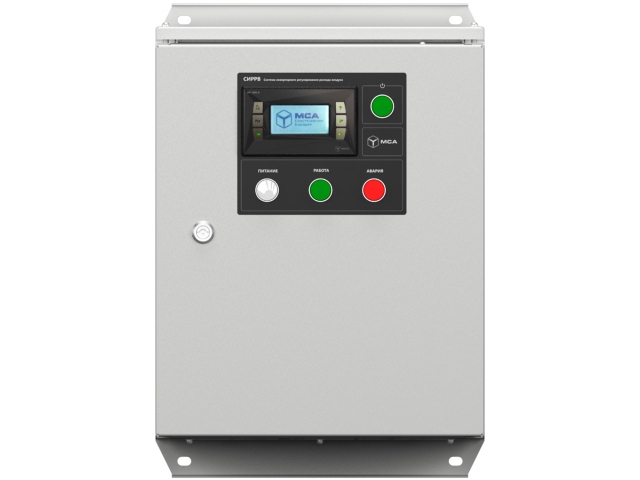

СИРРВ осуществляет автоматическое регулирование и поддержание статического давления воздуха, изменяя скорость вращения вентилятора. Требуемая величина статического давления задается на панели оператора.

В зависимости от постановки задачи, система поддерживает заданный расход воздуха или заданные значения температуры в помещениях. Повышение статического давления позволяет компенсировать загрязнение фильтров.Предусмотрена передача данных, характеризующих работу СИРРВ, в систему управления техническими средствами.

Технические характеристики

Наименование параметра	Значение
Потребляемая мощность электродвигателя вентилятора, кВт, не более	7
Избыточное давление вентилятора, Па, не более	2500
Габаритные размеры (В × Ш × Г), мм	500 × 400 × 250

Дополнительно

Принцип действия

СИРРВ осуществляет автоматическое регулирование и поддержание заданного значения статического давления воздуха путём изменения скорости вращения вентилятора. Значение статического давления воздуха задается на панели оператора во время монтажа или эксплуатации.
В зависимости от требований к индивидуальному поддержанию нормируемых параметров воздуха доступны дополнительные компоненты системы:

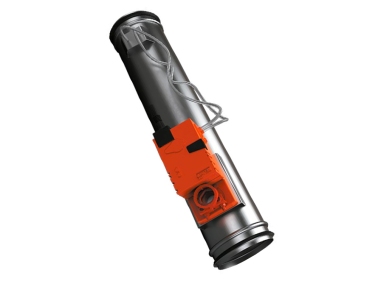

Регулятор расхода воздуха РРВ устанавливается в воздуховод и обеспечивает в нем поддержание заданного значения расхода воздуха.

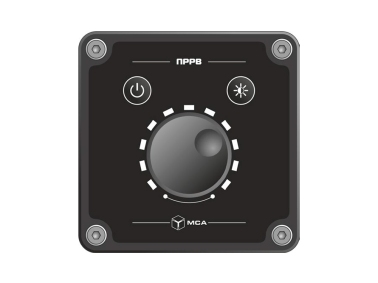

Пульт регулятора расхода воздуха ПРРВ управляет регулятором РРВ, изменяя количество подаваемого в помещение воздуха.

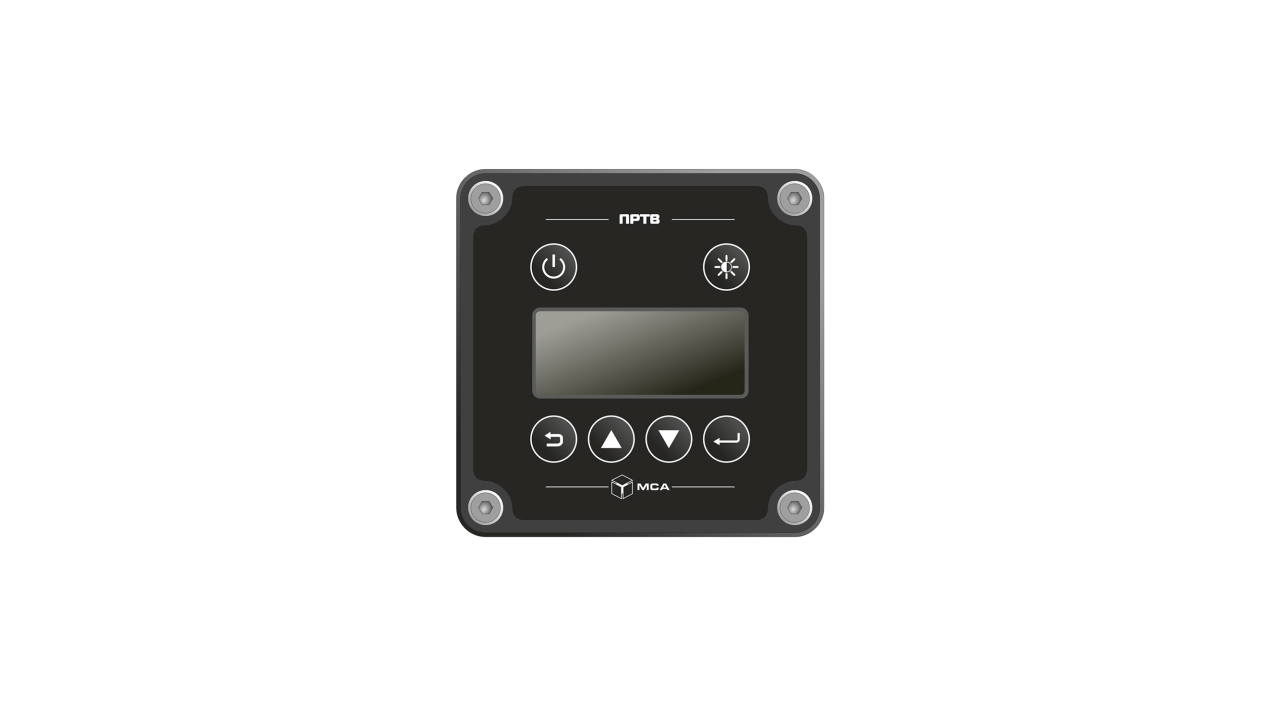

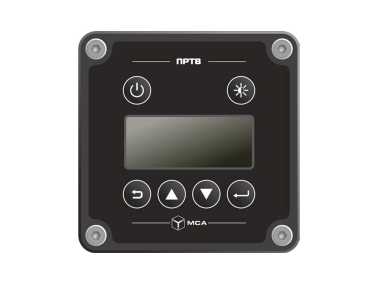

Пульт регулятора температуры воздуха ПРТВ управляет регулятором РРВ и поддерживает в автоматическом режиме в помещении заданную температуру, изменяя количество подаваемого в него воздуха.

Дополнительное оборудование

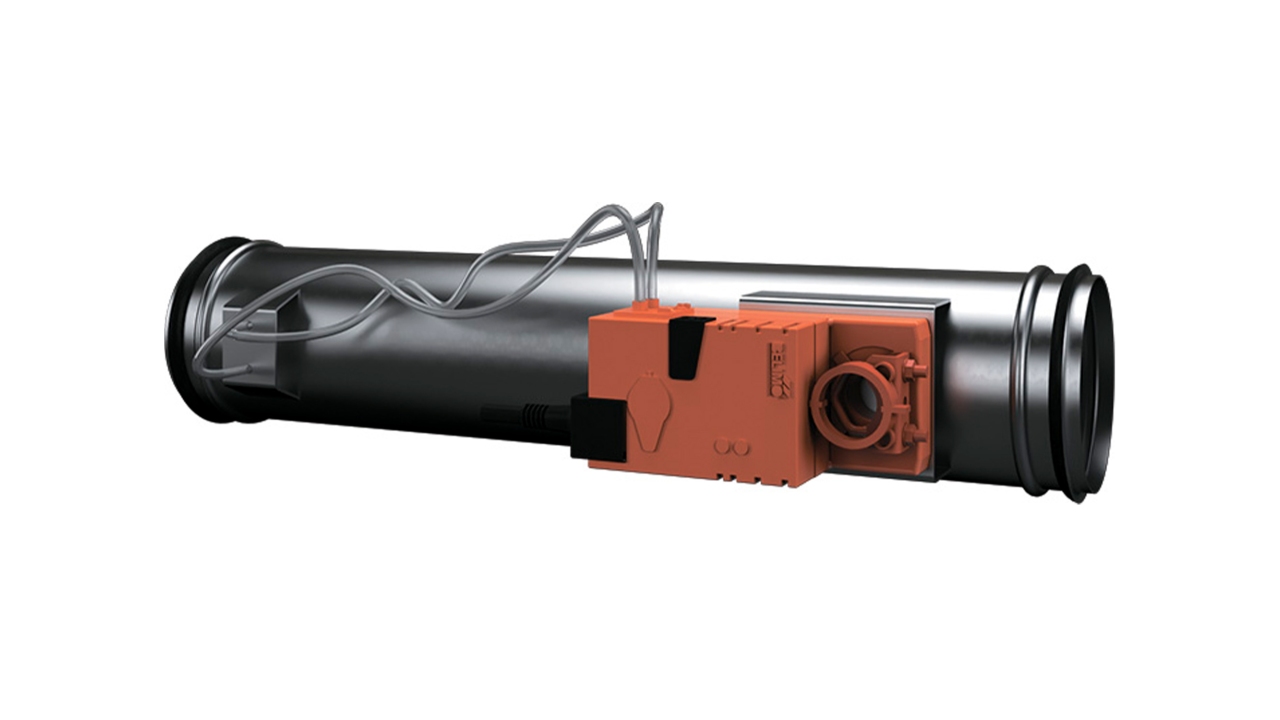

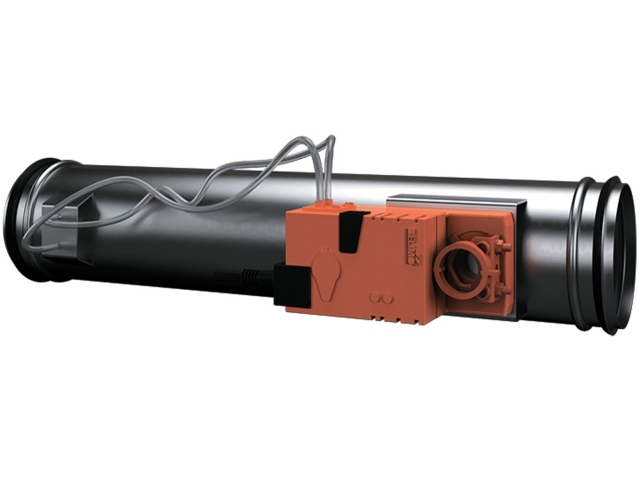

Регулятор расхода воздуха РРВ

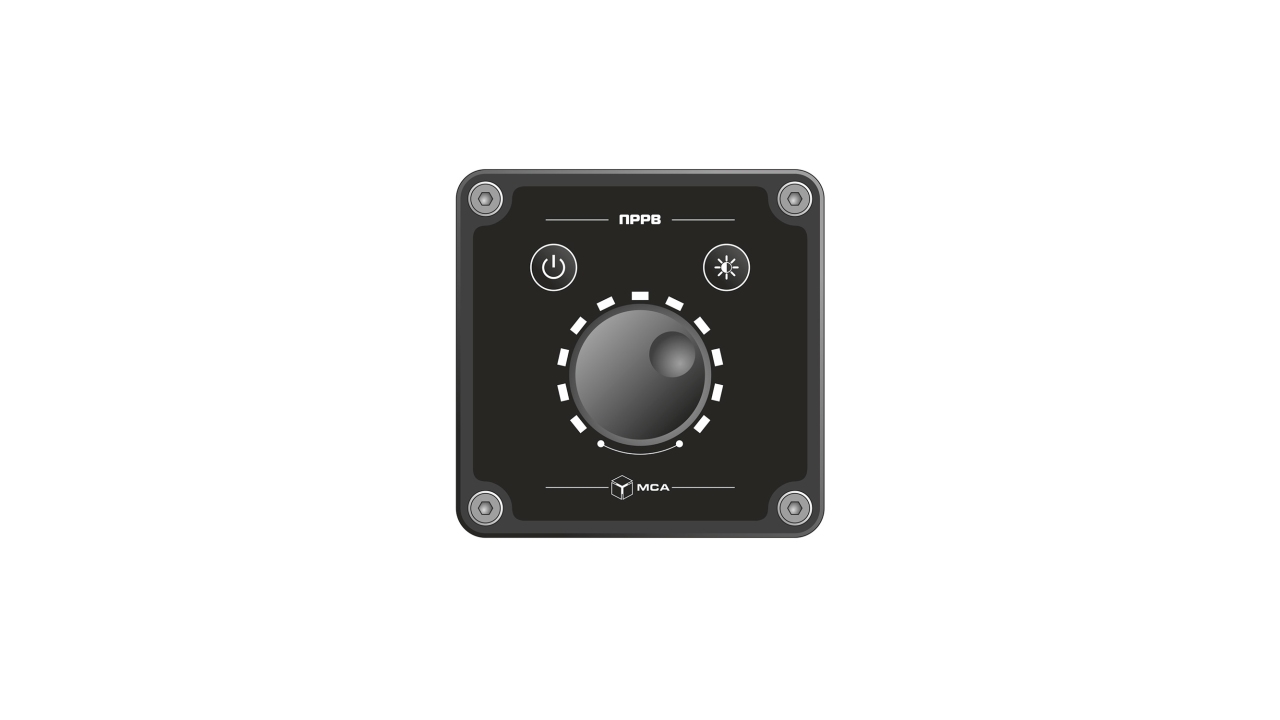

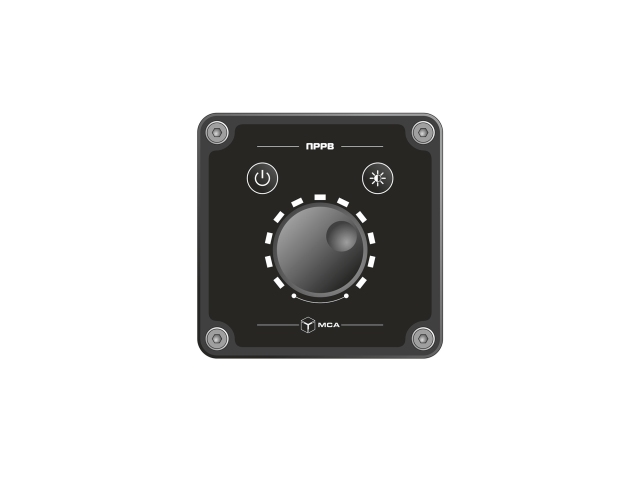

Пульт регулятора расхода воздуха ПРРВ

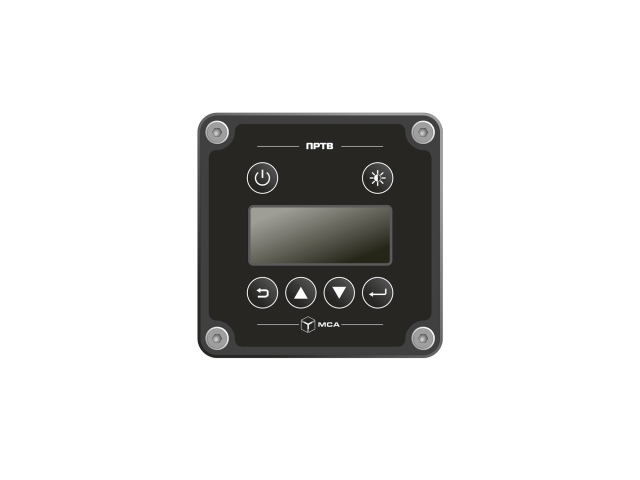

Пульт регулятора температуры воздуха ПРТВ

Применение

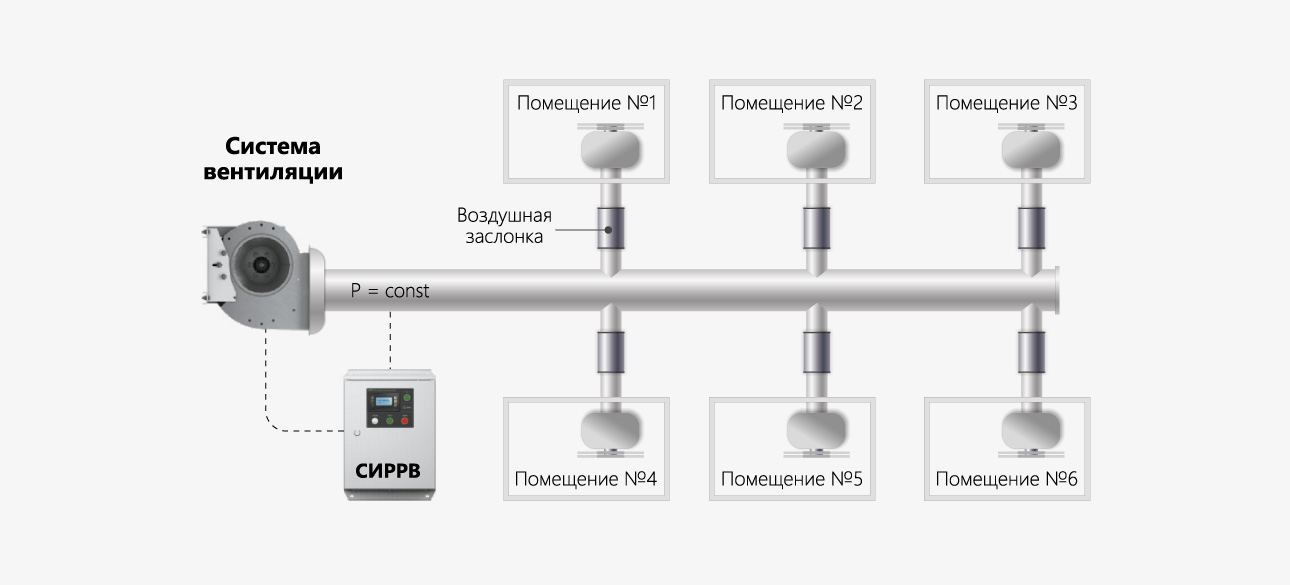

Поддержание статического давления в сети воздуховодов при помощи СИРРВ (ручное регулирование расхода воздуха на воздухораспределительных устройствах)

Преимущества:

поддержание постоянного статического давления воздуха в сети воздуховодов
снижение частоты вращения вентилятора
уменьшение уровня шума
энергосбережение

Недостатки:

непропорциональное поддержание расхода воздуха

Поддержание статического давления, регулирование и поддерживание заданного объёмного расхода воздуха, подаваемого в помещение, при помощи СИРРВ, РРВ и ПРРВ

Преимущества:

поддержание постоянного статического давления воздуха в сети воздуховодов;
снижение частоты вращения вентилятора;
уменьшение уровня шума;
энергосбережение;
возможность изменения необходимого расхода воздуха в помещении;
поддержание заданного расхода воздуха в помещении;
исключение балансировочных клапанов в системе воздуховодов;
автоматическая балансировка системы воздуховодов.

Недостатки:

не поддерживается температура воздуха в помещении в системах кондиционирования.

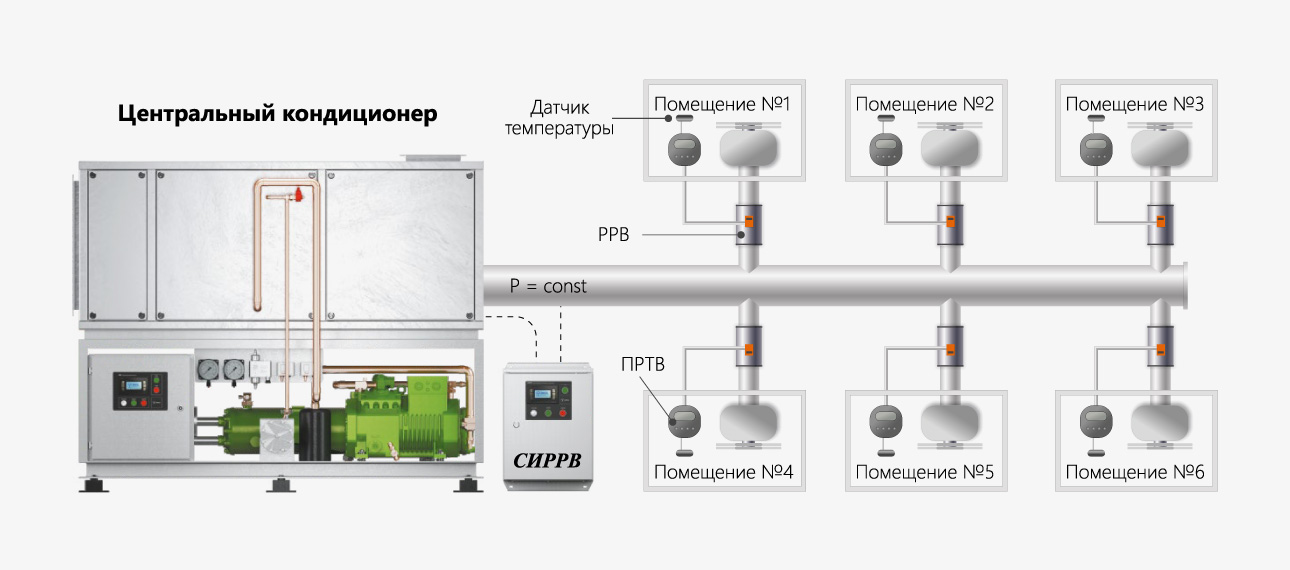

Поддержание статического давления, регулирование и поддерживание заданной температуры воздуха в помещениях при помощи СИРРВ, РРВ и ПРТВ

Преимущества:

поддержание постоянного статического давления в сети воздуховодов;
снижение частоты вращения вентилятора;
уменьшение уровня шума;
энергосбережение;
возможность изменения необходимого расхода воздуха в помещении;
поддержание заданной температуры в помещении в системах кондиционирования воздуха.

Недостатки: отсутствуют.
