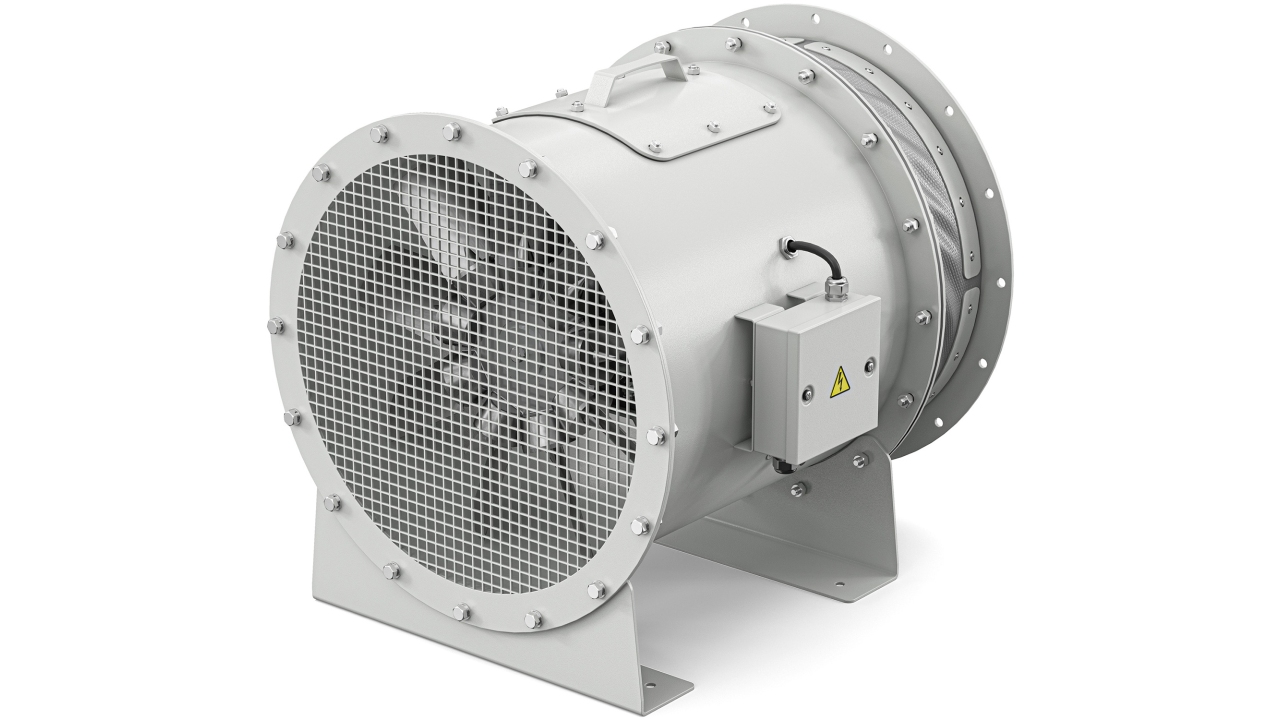

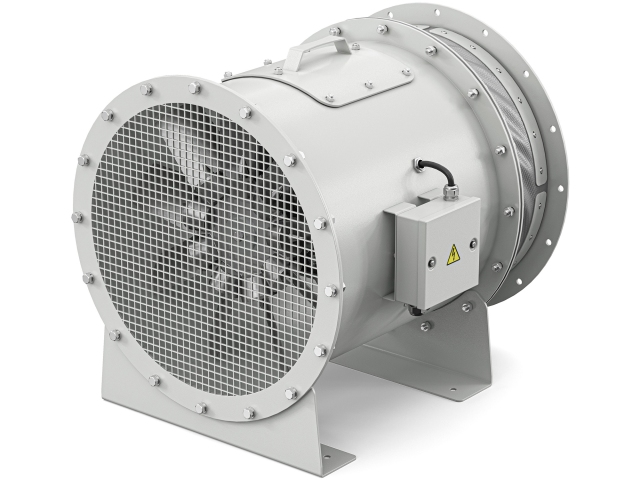

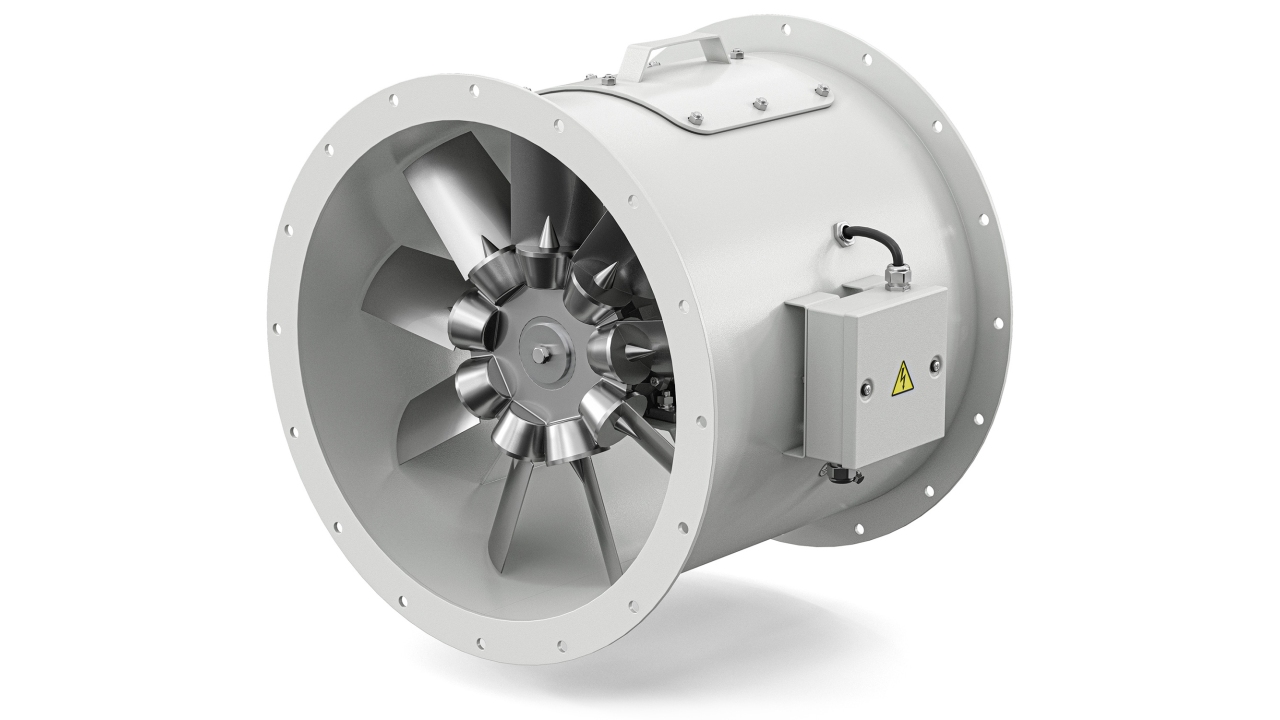

Вентиляторы осевые морские ВОМ

Осевые судовые вентиляторы обеспечивают перемещение воздуха в системах вентиляции и кондиционирования судов, кораблей и других плавсредств, предназначенных для эксплуатации в морских водах.
ещё
Высокая производительность
Специальная защита от соли
Повышенная устойчивость к ударным и вибрационным нагрузкам
Работоспособность при крене, дифференте и бортовой качке
Описание продукта

Осевые вентиляторы действуют, не изменяя направление воздушного потока. Они обладают высокой производительностью, но не способны создавать высокое давление. Применяются там, где требуется перемещение больших объёмов воздуха через воздуховоды с небольшим аэродинамическим сопротивлением — например, для газоудаления из грузовых трюмов или организации общеобменной вентиляция в машинных отделениях.

Вентиляторы эффективны, надёжны и просты в эксплуатации. Однако при появлении в воздухе взрывоопасных примесей (пылевидных или газообразных) их применение становится рискованным. В этом случае следует использовать вентиляторы во взрывозащищённом исполнении — изготовленные из материалов, не вызывающих искрообразования, и оснащённые электродвигателями со взрывонепроницаемыми оболочками.

Технические характеристики
Модель Диапазон производительности, м3 Диапазон статического давления, Па Частота вращения, об/мин Максимальная мощность электро-двигателя, кВт
ВОМ 200 от 200 до 1300 от 20 до 200 2810 0,37
ВОМ 250 от 700 до 2400 от 35 до 320 2810 0,55
ВОМ 315 от 1500 до 3900 от 56 до 530 2890 1,10
ВОМ 355 от 2700 до 6500 от 69 до 650 2850 2,20
ВОМ 400 от 2200 до 5300 от 20 до 230 1420 0,55
от 3800 до 9500 от 82 до 700 2850 4,00
ВОМ 450 от 3200 до 7500 от 25 до 270 1420 1,10
от 5500 до 13 000 от 96 до 1050 2870 5,50
ВОМ 500 от 2500 до 9500 от 32 до 350 1420 1,10
от 5000 до 15 500 от 134 до 1300 2920 7,50
ВОМ 560 от 4500 до 13 000 от 29 до 300 1420 2,20
от 7000 до 24 500 от 132 до 1300 2920 15,00
ВОМ 630 от 6500 до 20 000 от 56 до 550 1420 4,00
от 8000 до 37 000 от 208 до 2000 2920 30,00
ВОМ 710 от 8000 до 23 000 от 73 до 750 1420 7,50
от 12 000 до 32 000 от 182 до 1700 2920 37,00
ВОМ 800 от 14 000 до 40 000 от 46 до 850 2850 11,00
ВОМ 900 от 13 000 до 40 000 от 48 до 450 980 5,50
от 19 000 до 62 000 от 96 до 920 1480 15,00
ВОМ 1000 от 18 000 до 55 000 от 52 до 550 980 11,00
от 30 000 до 84 000 от 126 до 1200 1480 30,00
ВОМ 1120 от 25 000 до 69 000 от 74 до 700 980 15,00
от 30 000 до 90 000 от 160 до 1500 1480 45,00
ВОМ 1250 от 35 000 до 99 000 от 98 до 900 980 30,00
ВОМ 1400 от 50 000 до 135 000 от 112 до 1000 980 55,00
ВОМ 1600 от 75 000 до 165 000 от 50 до 500 740 45,00
от 100 000 до 220 000 от 85 до 875 980 90,00
Дополнительно

Устройство и принцип работы

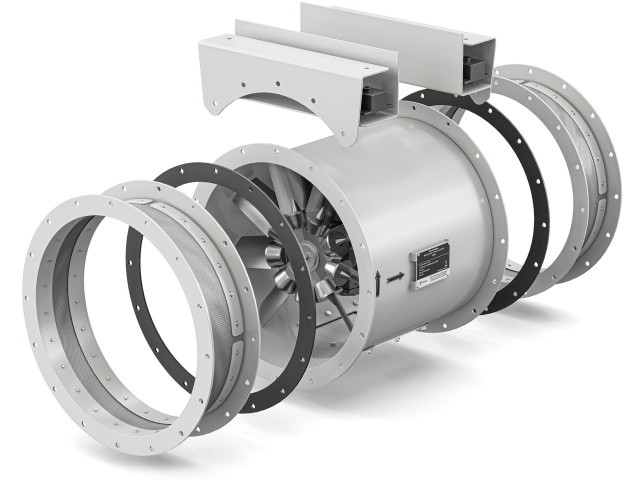

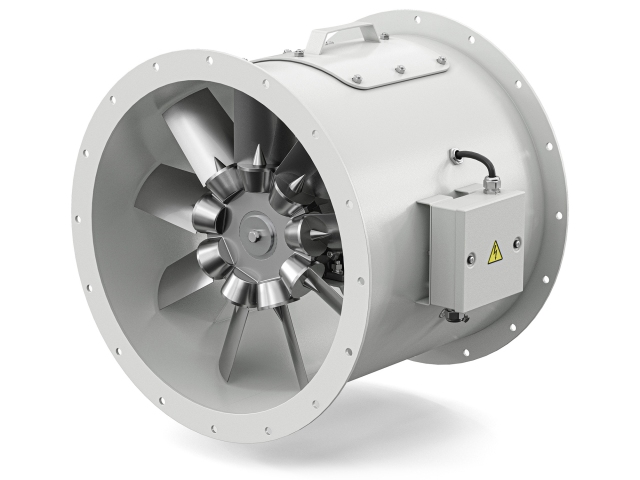

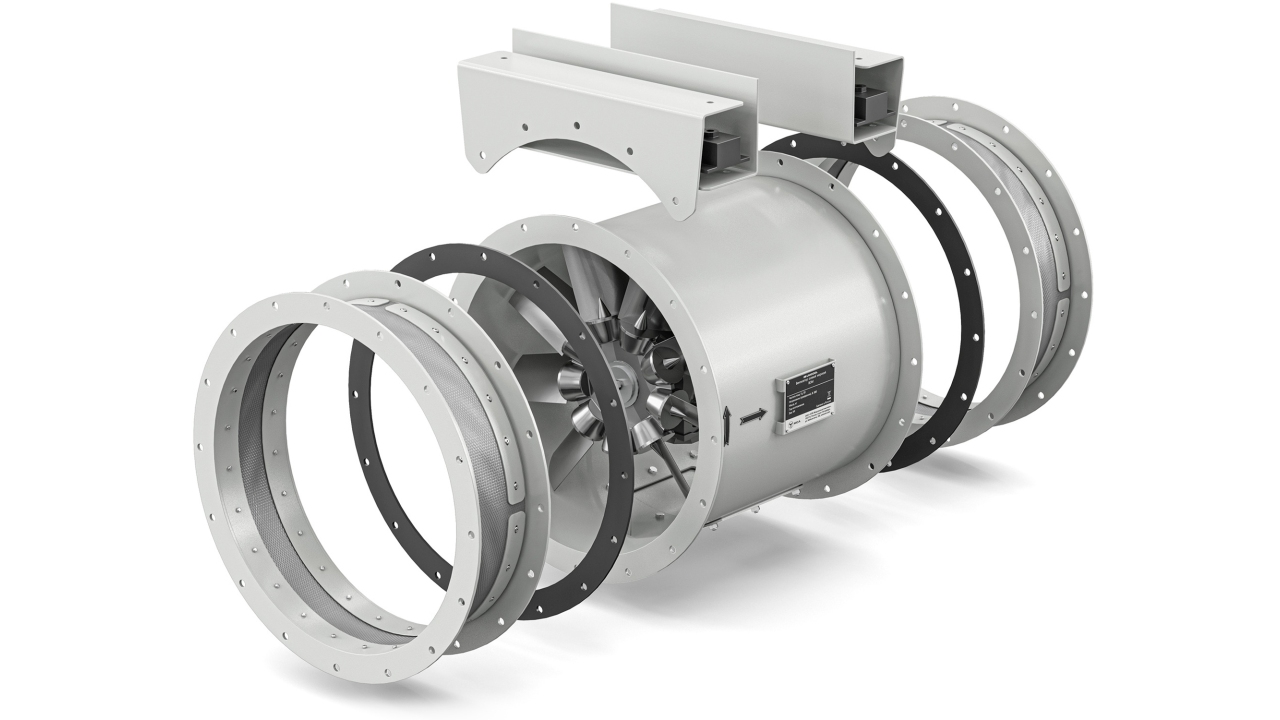

Вентилятор состоит из трёхфазного асинхронного электродвигателя, рабочего колеса, установленного на его валу, и цилиндрического корпуса. Электродвигатель вращает рабочее колесо, и поток воздуха ускоряется, не меняя направления.

Материалы корпуса и рабочего колеса

Материал корпуса — листовая сталь, рабочего колеса — алюминиево-кремниевый сплав.

По желанию заказчика возможно использование других материалов.

Основные параметры

Вентиляторы ВОМ соответствуют всем требованиям ОСТ 5.4415 и Российского морского регистра судоходства.

Вентиляторы климатического исполнения ОМ2 (ОМ5) по ГОСТ 15 150 пригодны к эксплуатации при температурах от -40 °C до +50 °C, устойчивы к ударным и вибрационным нагрузкам, сохраняют работоспособность при длительном крене, дифференте и бортовой качке.

Вентиляторы взрывозащищённого исполнения имеют маркировку взрывозащиты — 1Ex db IIB T4 Gb.

Характеристики вентиляторов могут изменяться в зависимости от угла поворота лопаток рабочего колеса.

Смотрите также

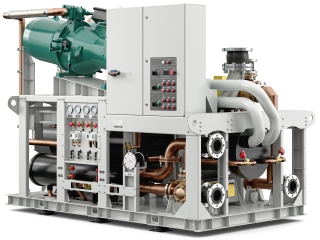

Машина холодильная водоохлаждающая  МХВ
винтовой компрессор, фреон R-134a

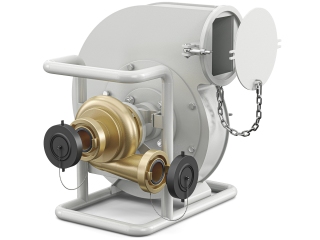

Вентилятор с гидравлическим приводом
Взрывобезопасный переносной
Вентиляторы осевые судовые ВОС

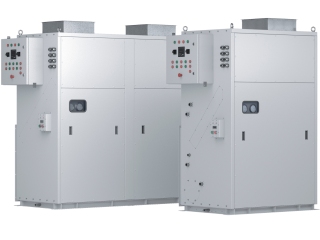

Кондиционеры автономные промышленные КАП1
