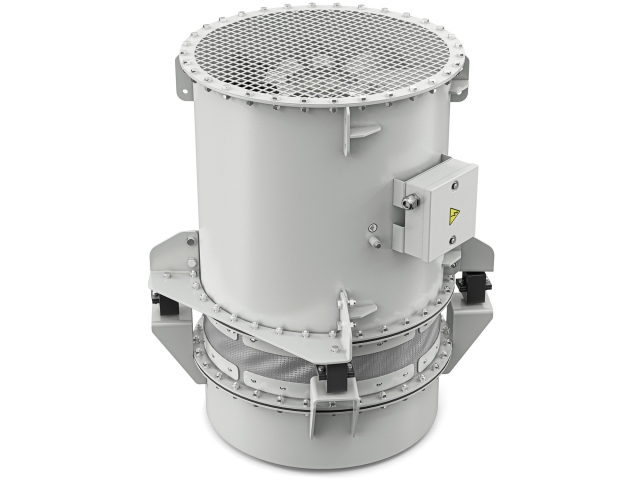

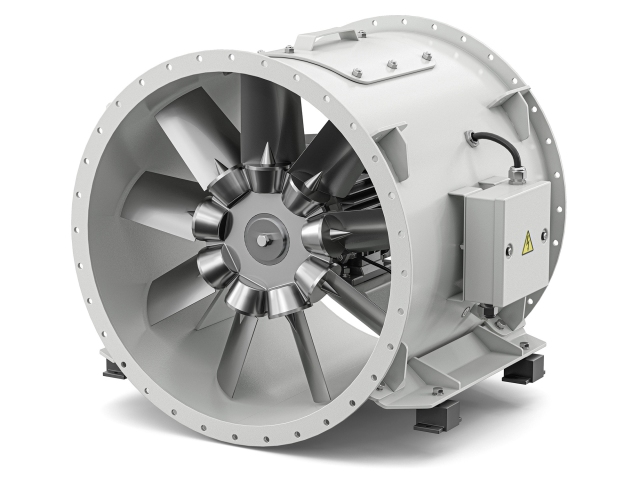

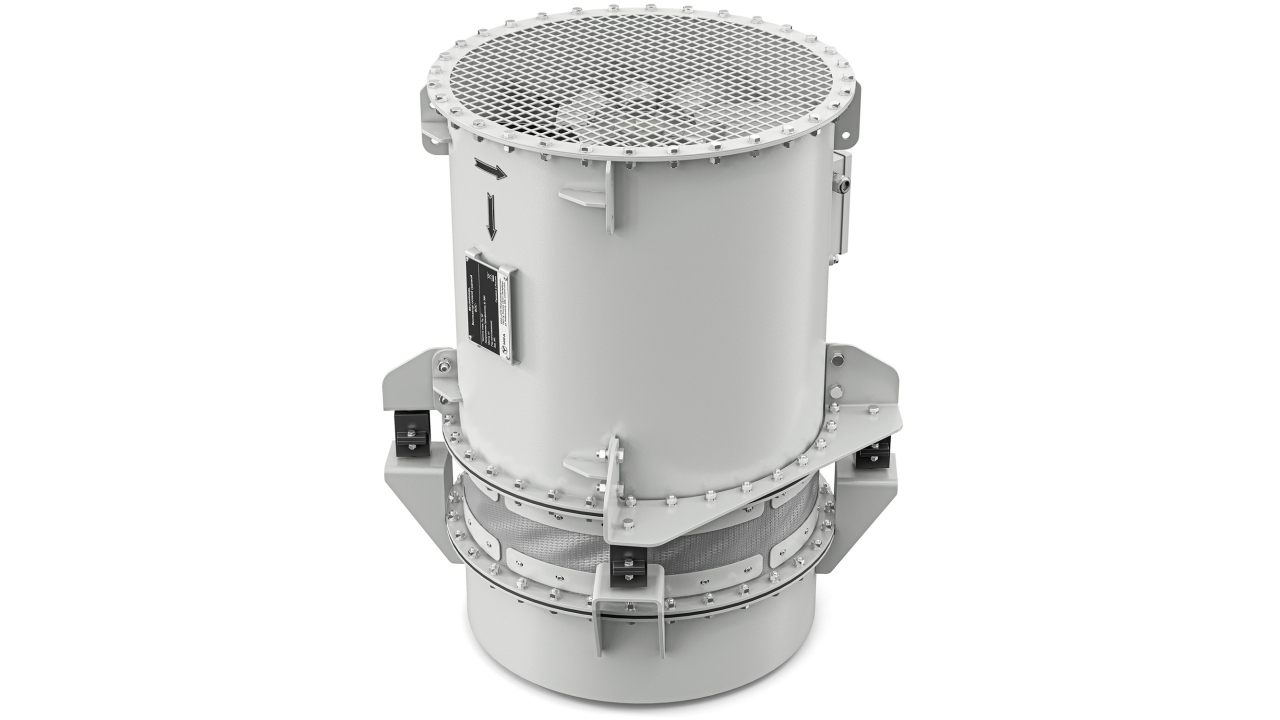

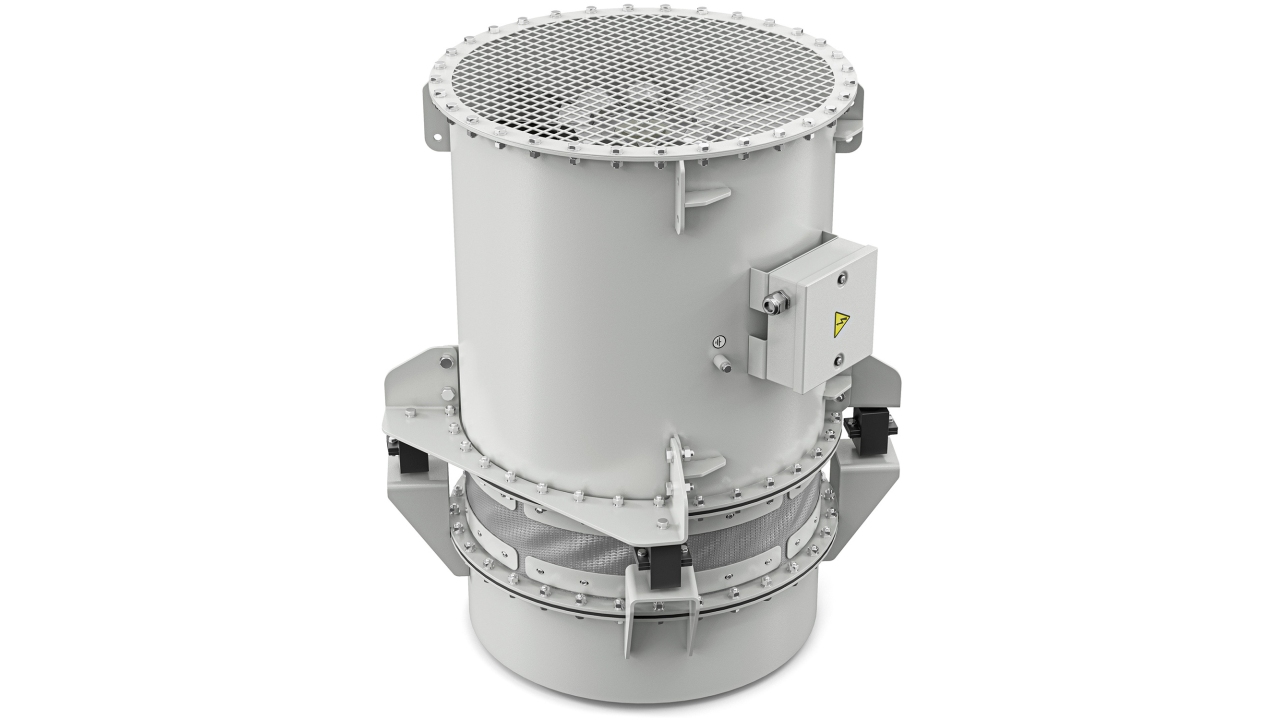

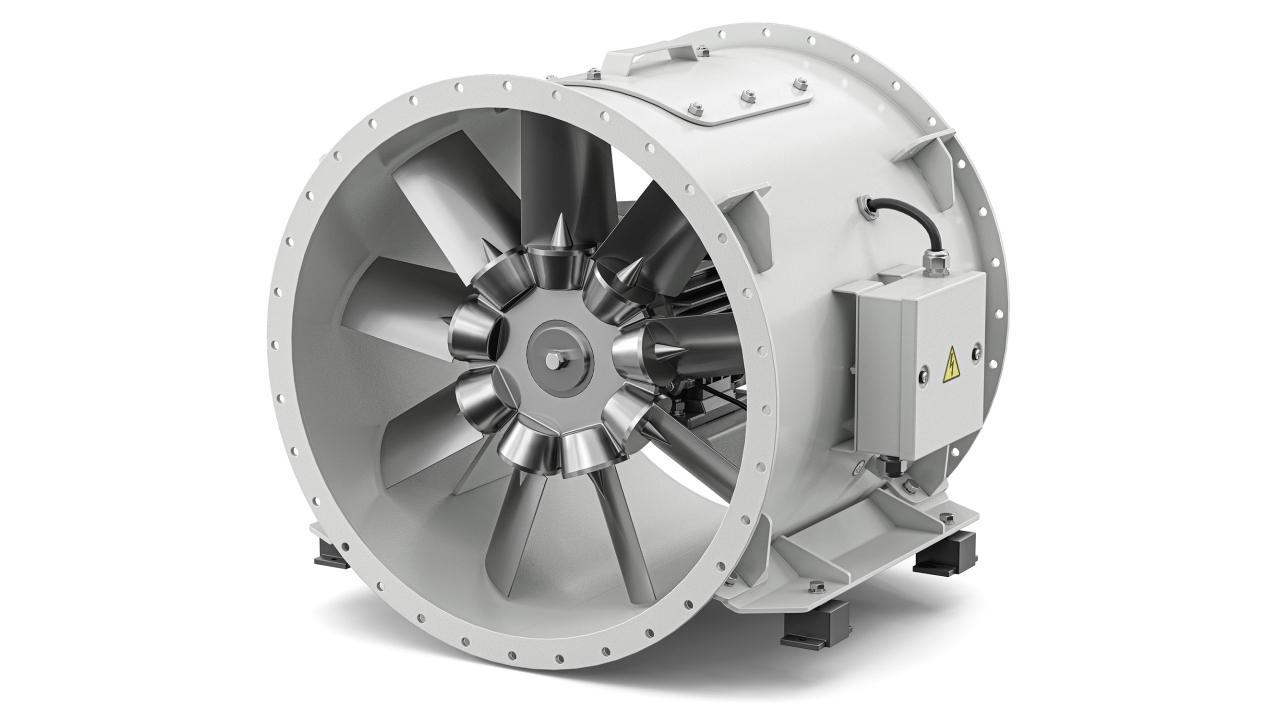

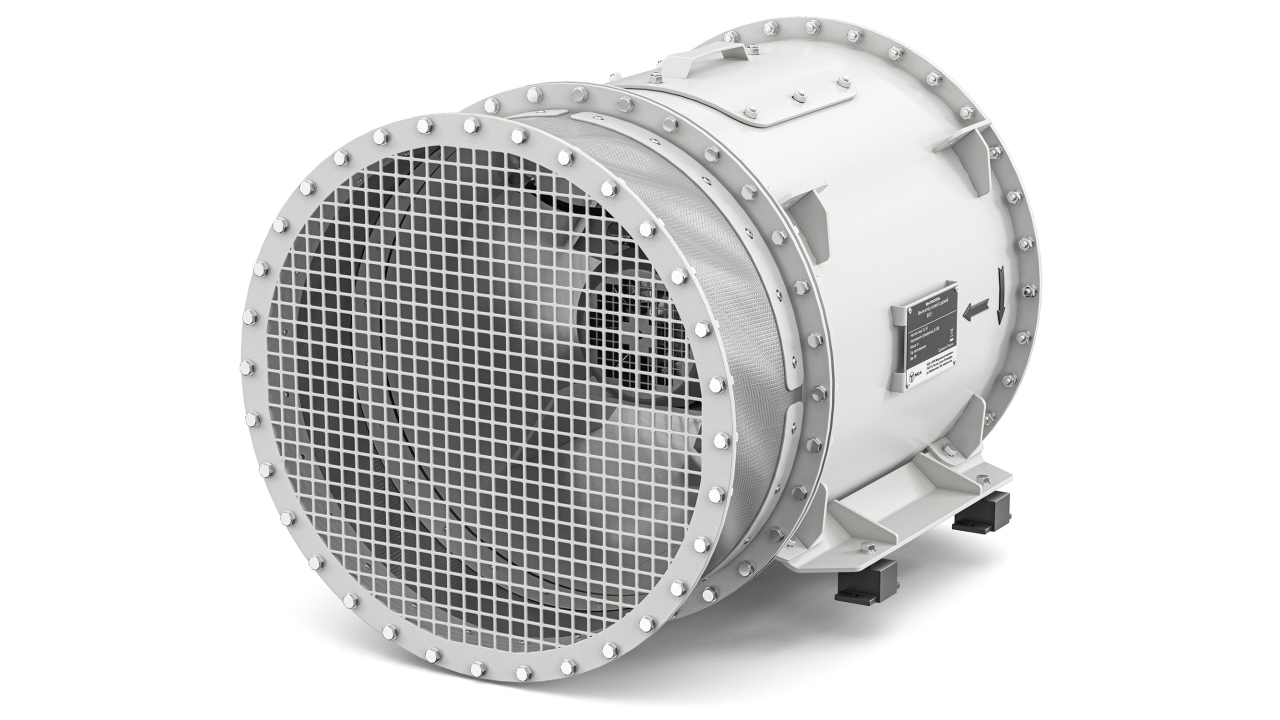

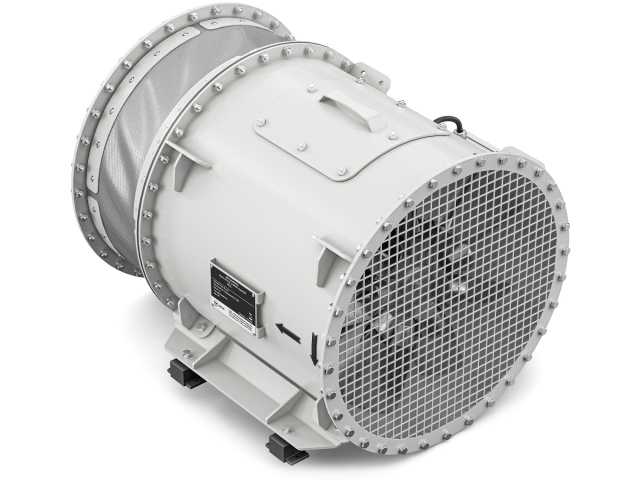

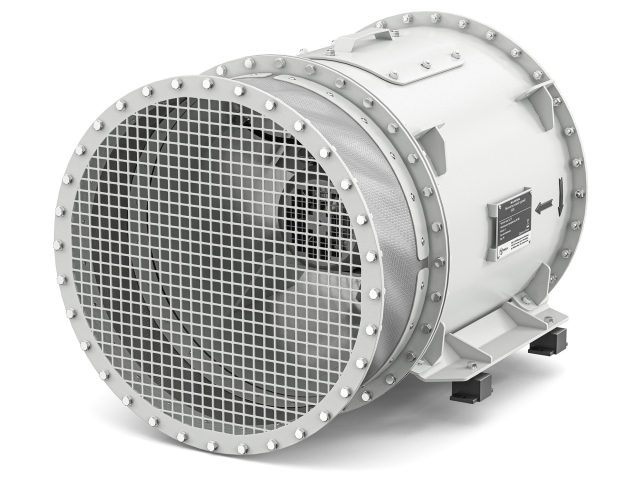

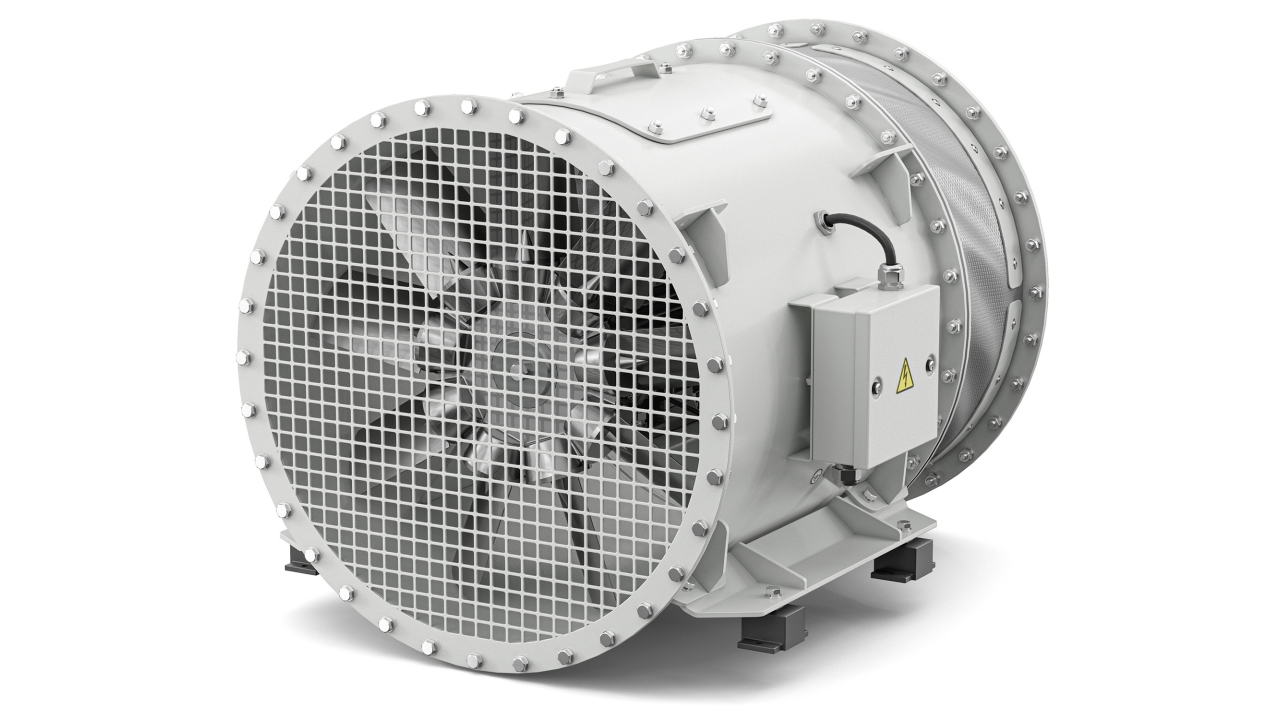

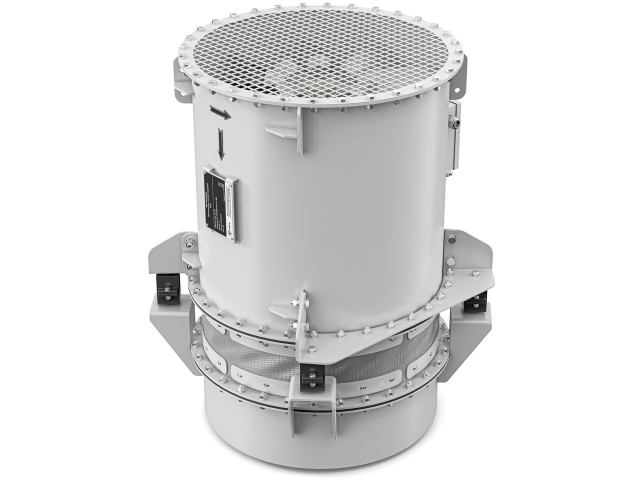

Вентиляторы осевые судовые ВОС

Осевые судовые вентиляторы обеспечивают перемещение воздуха в системах вентиляции и кондиционирования судов, кораблей и других плавсредств, предназначенных для внутренних водоёмов.
ещё
Высокая производительность
Повышенная устойчивость к ударным и вибрационным нагрузкам
Работоспособность при крене, дифференте и бортовой качке
Спецзащита от соли отсутствует
Описание продукта

Осевые вентиляторы действуют, не изменяя направление воздушного потока. Они обладают высокой производительностью, но не способны создавать высокое давление. Применяются там, где требуется перемещение больших объёмов воздуха через воздуховоды с небольшим аэродинамическим сопротивлением — например, для газоудаления из грузовых трюмов или организации общеобменной вентиляция в машинных отделениях.

Вентиляторы эффективны, надёжны и просты в эксплуатации. Однако при появлении в воздухе взрывоопасных примесей (пылевидных или газообразных) их применение становится рискованным. В этом случае следует использовать вентиляторы во взрывозащищённом исполнении — изготовленные из материалов, не вызывающих искрообразования, и оснащённые электродвигателями со взрывонепроницаемыми оболочками.

Технические характеристики
Модель Производитель-ность, м3 Давление полное, Па Давление статическое, Па Частота вращения, об/мин Потребляемая мощность, кВт КПД Диапазон оптимальной работы, м3 Мощность электродви-гателя, кВт Масса, кг
ВОС 10/2,0 1000 196 177 2850 0,070 0,82 от 900 до 1200 0,18 10,2
ВОС 10/2,5 1030 245 224 2850 0,085 0,82 от 940 до 1200 0,18 10,7
ВОС 16/2,5 1600 265 210 2850 0,160 0,75 от 1320 до 2030 0,25 13,5
ВОС 25/1,5 2500 128 110 1430 0,144 0,82 от 2040 до 3000 0,18 22,5
ВОС 25/2,5 2500 250 192 2920 0,296 0,61 от 2300 до 3200 0,37 26,0
ВОС 30/2,5 3000 250 189 2920 0,392 0,62 от 2600 до 3600 0,55 20,5
ВОС 30/5 3000 500 425 2920 0,554 0,54 от 2600 до 3750 0,85 20,6
ВОС 40/2,5 4000 253 207 2850 0,523 0,60 от 3400 до 4600 1,10 30,5
ВОС 40/6,7 4000 592 545 2850 1,015 0,76 от 3600 до 5400 1,50 31,0
ВОС 63/4 6300 400 274 2930 0,960 0,71 от 3500 до 6600 2,00 33,5
ВОС 63/6,3 6300 618 500 2850 1,400 0,80 от 5400 до 8300 2,20 36,0
ВОС 63/10 6300 1060 950 2950 3,900 0,59 от 5500 до 10 000 5,50 78,0
ВОС 100/10 10 000 980 859 2850 3,500 0,80 от 8560 до 11 600 5,50 78,0
ВОС 160/10 16 000 1080 972 2850 6,000 0,80 от 12 000 до 21 000 11,00 123,0
ВОС 250/10 24 960 1010 813 2850 12,023 0,70 от 18 000 до 29 000 15,00 200,0
ВОС 300/10 30 000 1100 830 2950 15,420 0,62 от 20 000 до 35 000 17,00 205,0
ВОС 350/5 35 000 600 245 2950 12,250 0,48 от 27 700 до 36 500 18,50 209,0
ВОС 350/6,3 35 000 770 442 2910 15,000 0,51 от 22 100 до 37 500 18,50 209,0
ВОС 350/10 35 000 880 467 2910 16,000 0,50 от 20 190 до 37 500 22,00 231,0
ВОС 360/20 38 000 1900 1444 2850 28,400 0,74 от 33 000 до 46 000 37,00 334,0
ВОС 400/10 40 000 980 860 1450 13,000 0,82 от 36 000 до 61 200 22,00 449,0
Дополнительно

Устройство и принцип работы

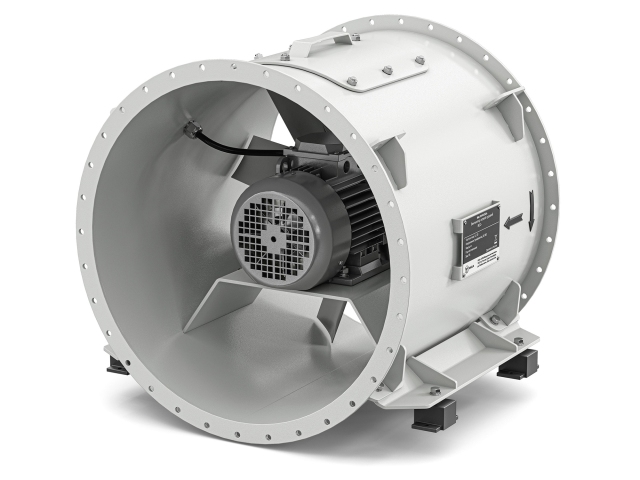

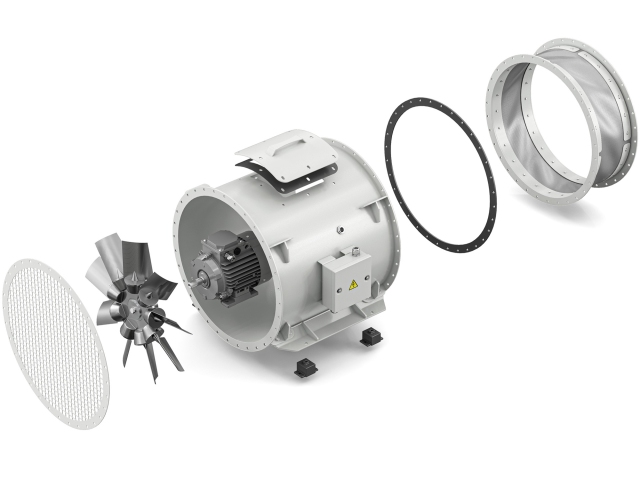

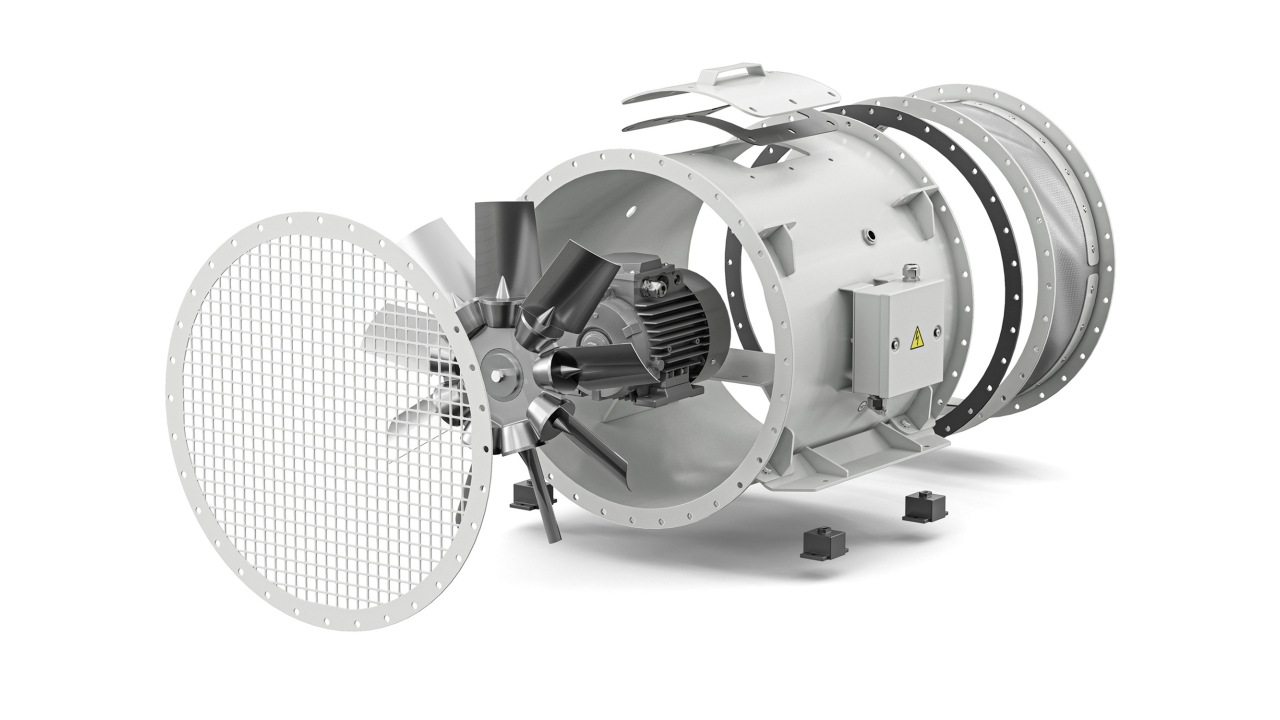

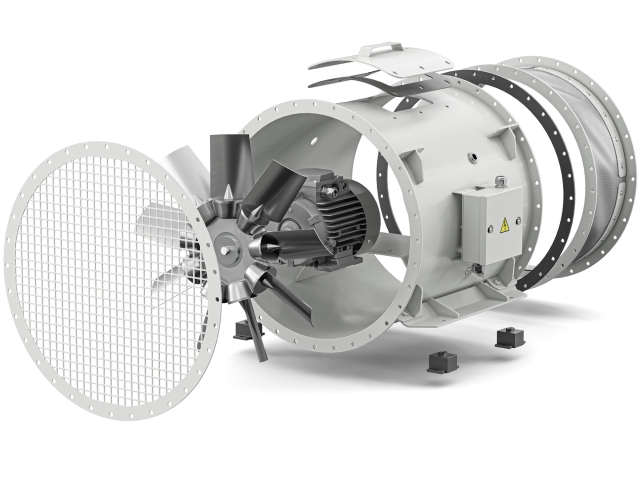

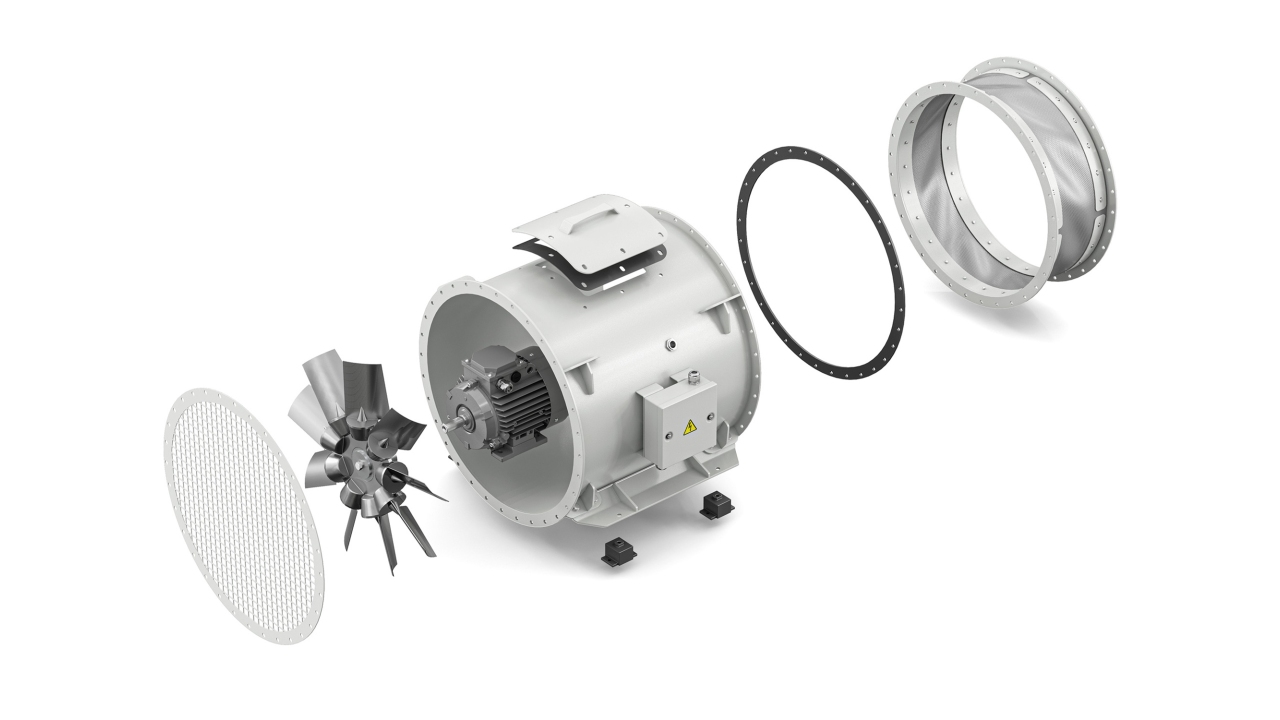

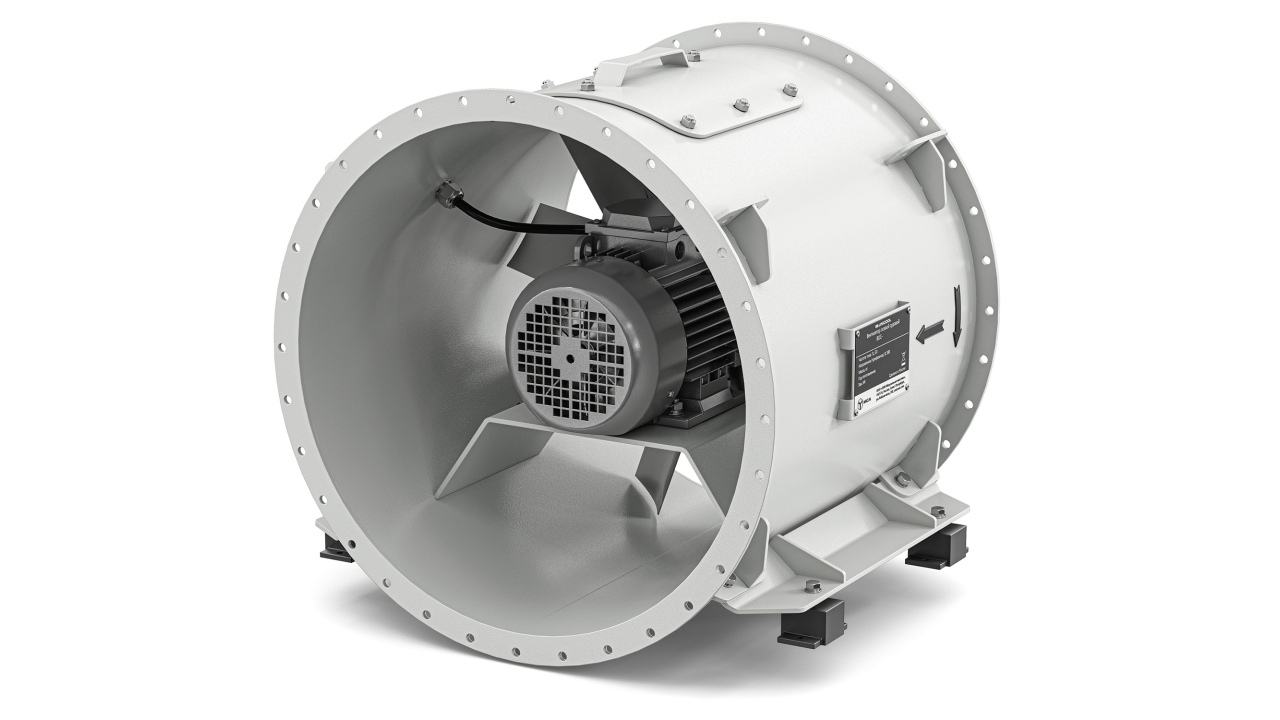

Вентилятор состоит из трёхфазного асинхронного электродвигателя, рабочего колеса, установленного на его валу, и цилиндрического корпуса. Электродвигатель вращает рабочее колесо, и поток воздуха ускоряется, не меняя направления.

Материалы корпуса и рабочего колеса

Материал корпуса — алюминиево-магниевый сплав, рабочего колеса — алюминиево-кремниевый сплав.

По желанию заказчика возможно использование других материалов.

Основные параметры

Вентиляторы ВОС соответствуют всем требованиям ОСТ 5.4415 и Российского морского регистра судоходства. Вентиляторы климатического исполнения ОМ2 (ОМ5) по ГОСТ 15 150 пригодны к эксплуатации при температурах от -40 °C до +50 °C, устойчивы к ударным и вибрационным нагрузкам, сохраняют работоспособность при длительном крене, дифференте и бортовой качке.

Вентиляторы взрывозащищенного исполнения имеют маркировку взрывозащиты — 1Ex db IIB T4 Gb.

Смотрите также

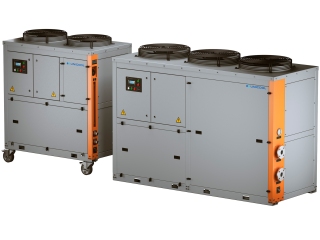

Установка жидкостного термостатирования
от 15 до 100 кВт, воздушное охлаждение
Установка жидкостного термостатирования
от 0,5 до 2 кВт, воздушное охлаждение

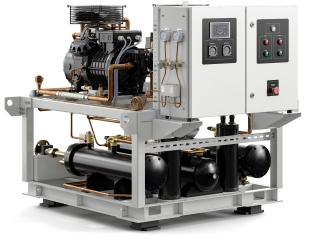

Компрессорно‑конденсаторный агрегат
на базе двух компрессоров

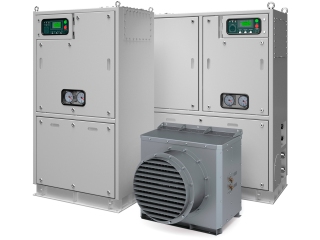

Кондиционер автономный судовой
