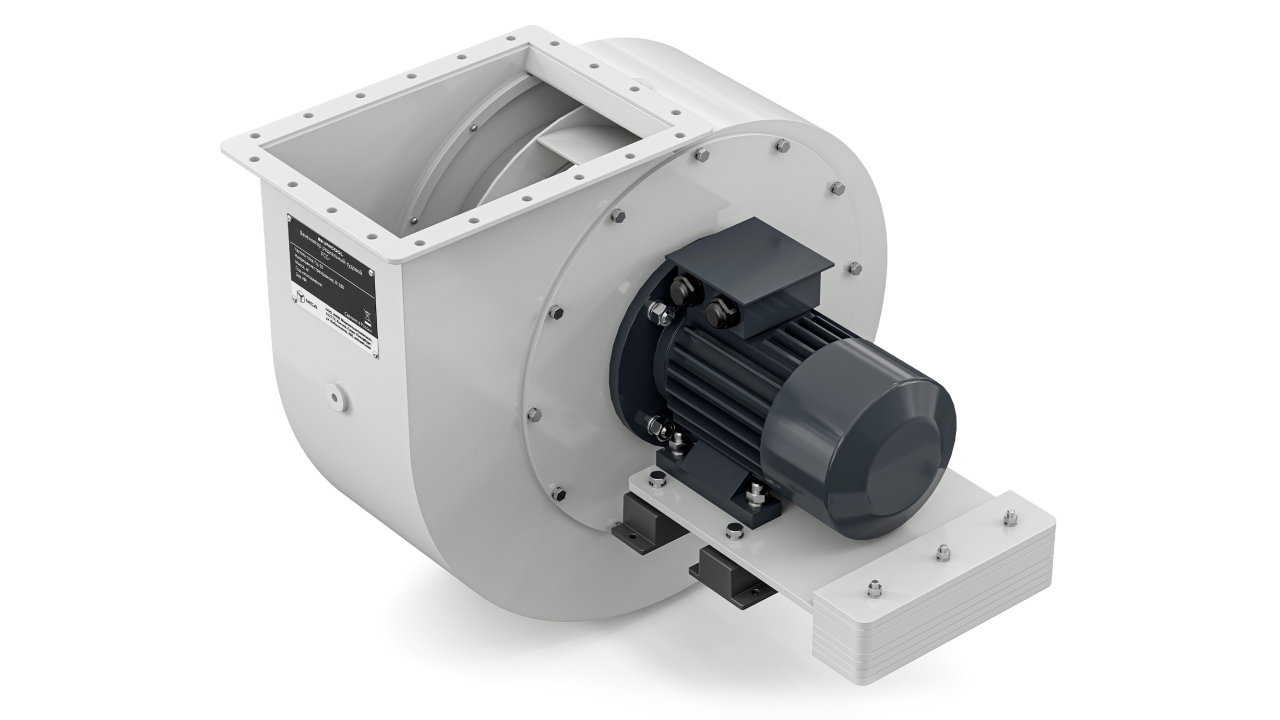

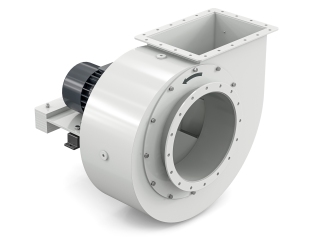

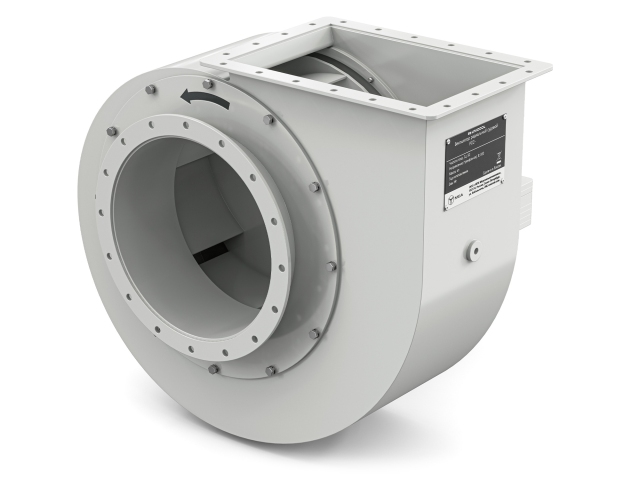

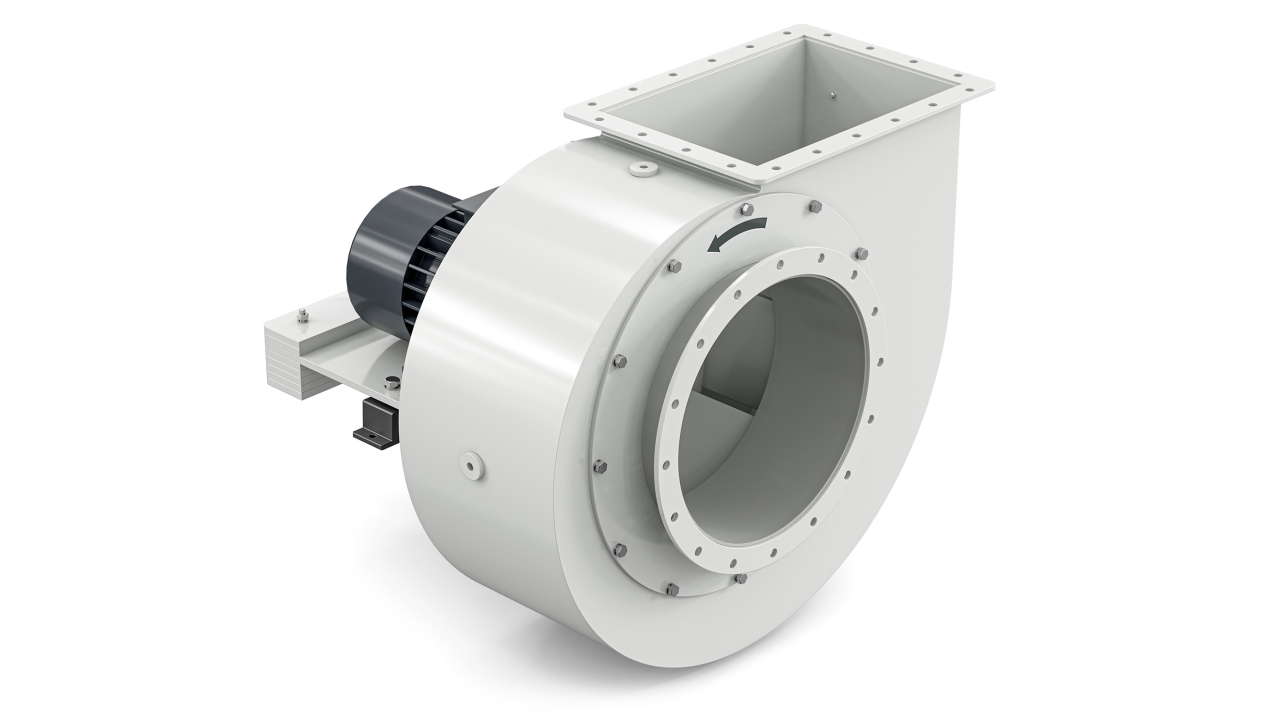

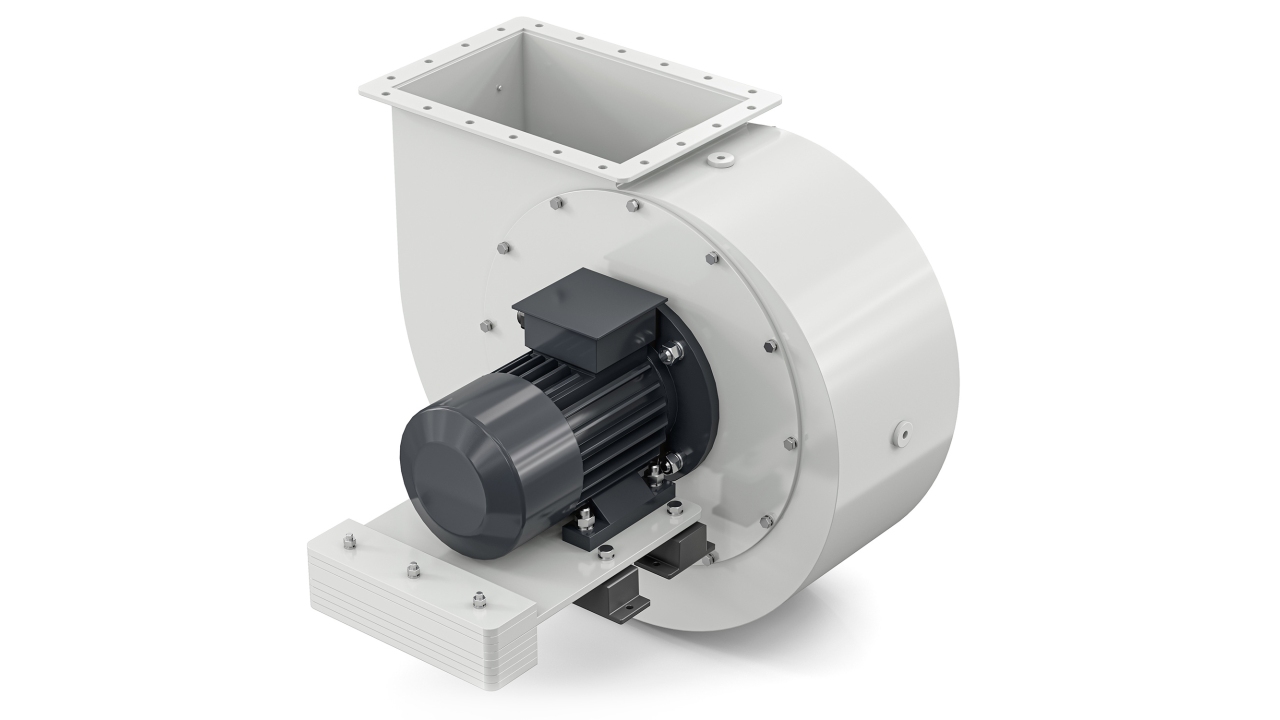

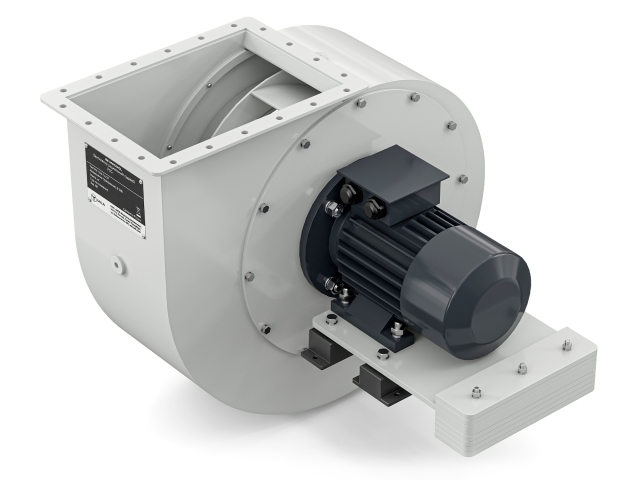

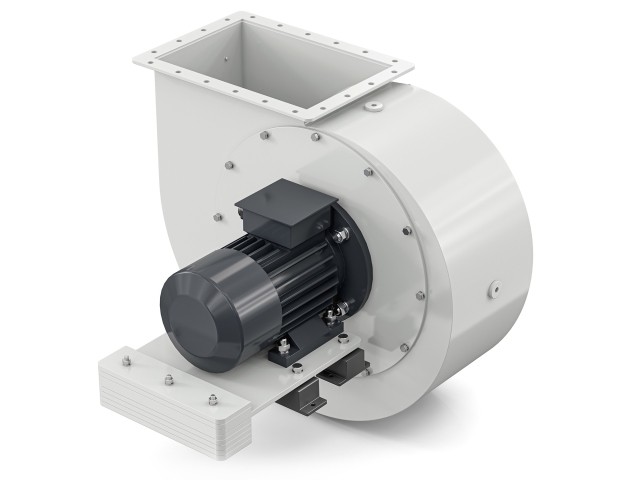

Вентиляторы радиальные РСС

Радиальные судовые вентиляторы со спиральным корпусом (РСС) предназначены для перемещения воздуха в системах вентиляции и кондиционирования судов и кораблей всех типов, классов и назначений, а также иных плавсредств.

ещё

Способность создавать высокое давление

Устойчивость к ударным и вибрационным нагрузкам

Работоспособность при крене, дифференте и бортовой качке

Эксплуатация во внутренних и морских водах

Описание характеристики Дополнительно Файлы

Описание продукта

Радиальные вентиляторы действуют, изменяя направление воздушного потока с осевого на радиальное. Они создают повышенное давление, но обладают меньшей (в сравнении с осевыми) производительностью. Как правило, используются в системах кондиционирования воздуха судовых помещений и системах противопожарной вентиляции, воздуховоды которых характеризуются высоким аэродинамическим сопротивлением.

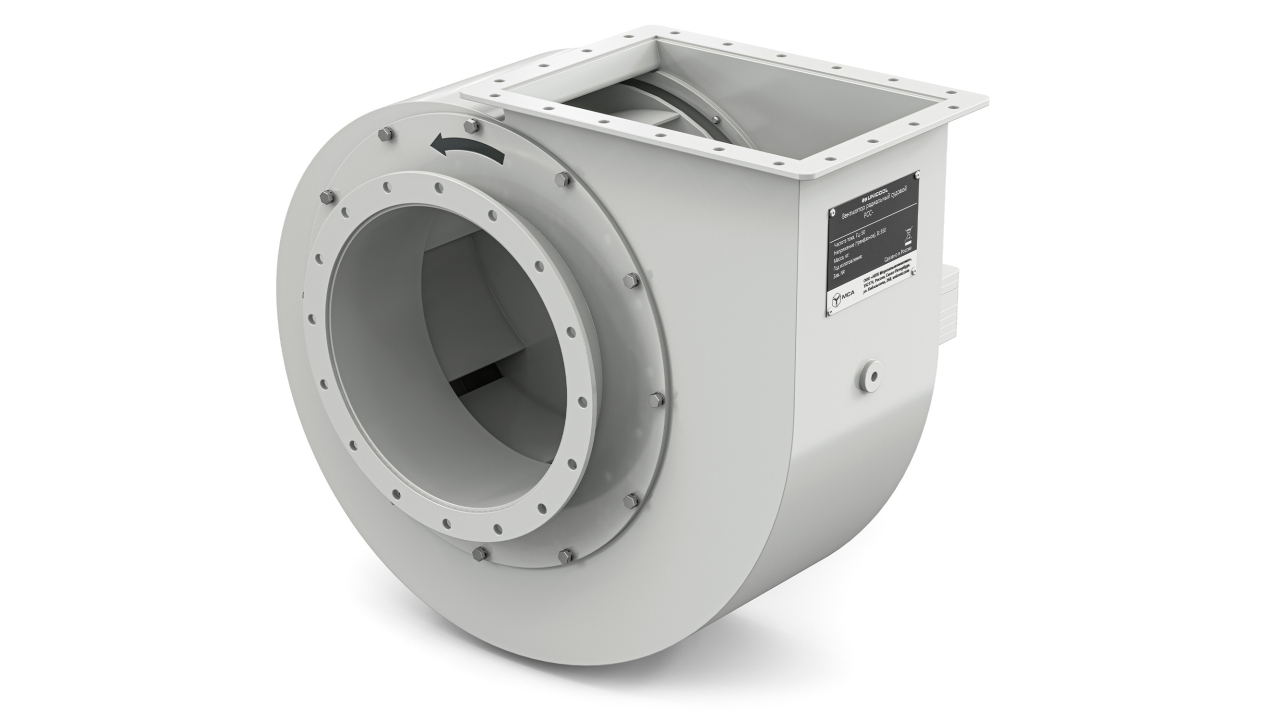

Вентиляторы эффективны, надёжны и просты в эксплуатации. Однако при появлении в воздухе взрывоопасных примесей (пылевидных или газообразных) их применение становится рискованным. В этом случае следует использовать вентиляторы во взрывозащищённом исполнении — изготовленные из материалов, не вызывающих искрообразования, и оснащённые электродвигателями со взрывонепроницаемыми оболочками.

Технические характеристики

Модель	Производитель-ность, м³/ч	Давление полное, Па	Давление статическое, Па	Частота вращения, об/мин	Потребляемая мощность, кВт	КПД	Диапазон оптимальной работы, м³/ч	Мощность электродвига-теля, кВт	Масса, кг
РСС 2,5/6,3	250	637	540	2840	0,12	0,37	от 0 до 400	0,37	11,5
РСС 6,3/6,3	630	608	500	2880	0,26	0,41	от 0 до 880	0,37	11,7
РСС 2,5/10	250	1130	1030	2880	0,21	0,37	от 0 до 400	0,37	7,6
РСС 6,3/10	630	980	873	2865	0,38	0,45	от 200 до 1000	0,55	13,8
РСС 10/10	1000	930	815	2880	0,55	0,47	от 360 до 1400	0,75	18,6
РСС 16/10	1600	940	835	2880	0,91	0,46	от 800 до 2200	1,10	17,1
РСС 25/10	2500	1030	930	2904	1,46	0,49	от 1000 до 4000	1,50	26,0
РСС 40/10	4000	930	667	1435	2,00	0,51	от 1800 до 5300	3,00	69,3
РСС 80/10	8000	1030	862	1440	5,00	0,46	от 3000 до 10 800	5,50	93,8
РСС 4/16	400	1610	1350	2835	0,39	0,46	от 0 до 620	0,55	13,8
РСС 6,3/16	630	1520	1410	2880	0,55	0,47	от 0 до 850	0,75	18,3
РСС 10/16	1000	1470	1350	2880	0,84	0,48	от 400 до 1400	1,10	19,9
РСС 16/16	1600	1620	1350	2904	1,44	0,50	от 640 до 2300	1,50	26,0
РСС 25/16	2500	1570	1305	2895	2,10	0,52	от 720 до 3600	2,20	28,4
РСС 40/16	4000	1640	1370	2880	3,50	0,52	от 1800 до 5700	4,00	54,2
РСС 63/16	6300	1620	1400	2910	5,40	0,53	от 2160 до 8800	7,50	78,5
РСС 100/16	10 000	1540	1270	1460	7,30	0,59	от 5000 до 14 000	11,00	190,0
РСС 160/16	16 000	1663	1518	1455	11,40	0,65	от 7200 до 22 400	22,00	415,0
РСС 400/16	40 000	1550	1380	970	33,00	0,52	от 0 до 60 000	37,00	885,0
РСС 2,5/25	250	2450	2360	2880	0,41	0,41	от 0 до 330	0,75	28,5
РСС 8/25	800	2390	2210	2904	1,02	0,52	от 0 до 1100	1,50	21,3
РСС 16/25	1600	2450	2190	2895	2,00	0,54	от 1000 до 2300	2,20	27,9
РСС 25/25	2500	2600	2330	2880	3,10	0,58	от 1000 до 3000	4,00	54,7
РСС 40/25	4000	2550	2880	2910	4,70	0,60	от 1500 до 6100	5,50	83,9
РСС 63/25	6300	2450	2270	2880	7,95	0,54	от 2500 до 8000	11,00	139,0
РСС 100/25	10 000	2550	2280	2895	12,40	0,57	от 3600 до 14 400	18,50	208,0
РСС 400/25	40 000	2990	2750	1460	49,00	0,68	от 16 000 до 49 300	70,00	975,0
РСС 4/40	400	3920	3680	2904	1,12	0,39	от 0 до 600	1,50	38,5
РСС 6,3/40	630	3730	3610	2895	1,60	0,40	от 400 до 950	2,20	43,5
РСС 10/40	1000	3730	3450	2880	2,18	0,47	от 400 до 1500	4,00	58,4
РСС 16/40	1600	3730	3450	2880	3,06	0,54	от 800 до 2100	4,00	60,5
РСС 25/40	2500	3880	3610	2910	5,00	0,54	от 1000 до 3200	7,50	97,0
РСС 40/40	4000	3890	3630	2880	7,70	0,56	от 1100 до 5000	11,00	139,5
РСС 63/40	6300	4020	3720	2895	11,50	0,61	от 2100 до 8800	18,50	220,0
РСС 100/40	10 000	3830	3560	2950	18,40	0,57	от 3000 до 14 000	30,00	296,0
РСС 160/40	16 000	3730	3430	2895	30,00	0,55	от 9699 до 23 000	37,00	370,0
РСС 10/63	1000	5880	5600	2880	3,60	0,45	от 500- до 1300	5,50	94,3
РСС 25/63	2500	5780	5510	2880	7,10	0,57	от 600 до 3200	11,00	135,0
РСС 50/63	5000	6360	6100	2895	14,70	0,60	от 1500 до 8300	22,00	276,0
РСС 100/63	10 000	5780	5500	2910	26,30	0,61	от 3000 до 15 000	37,00	480,0
РСС 200/63	20 000	7150	6750	2910	78,00	0,51	от 2500 до 21 000	75,00	520,0

Дополнительно

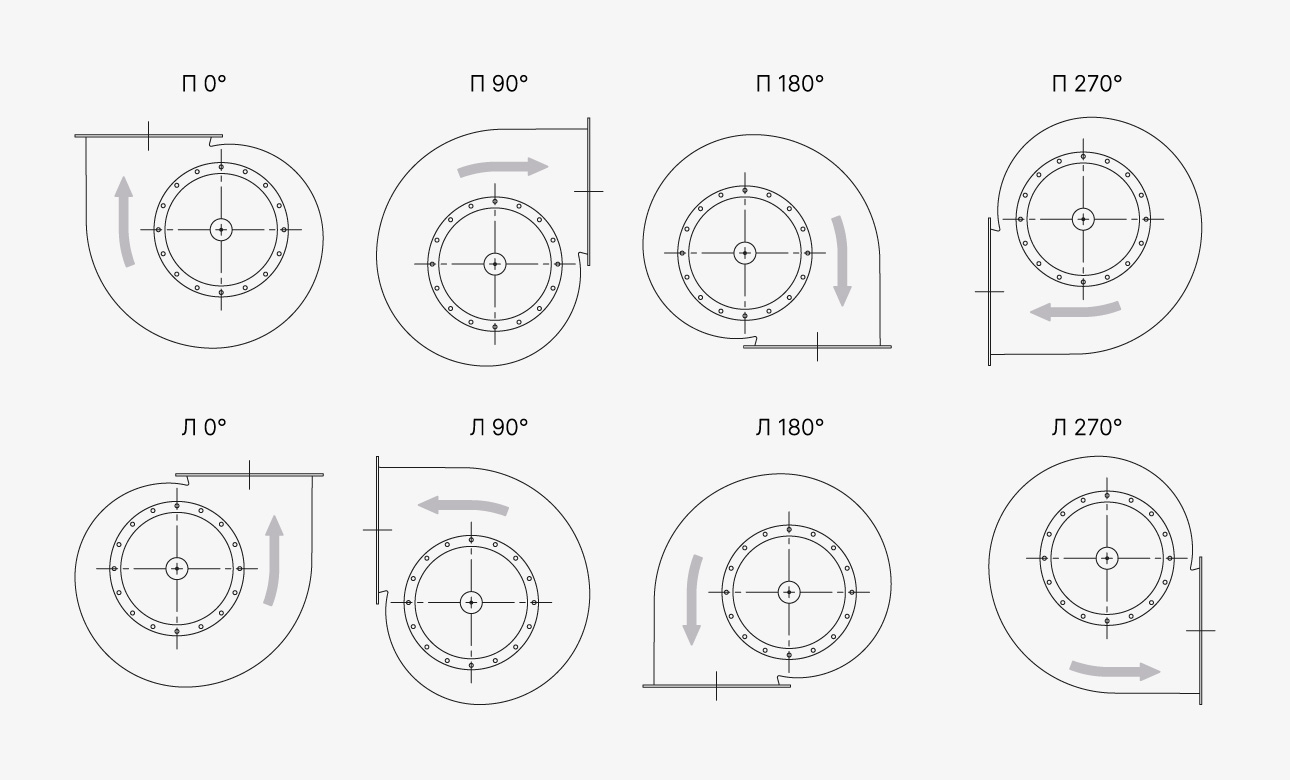

Направление вращения и угол поворота корпуса вентилятора

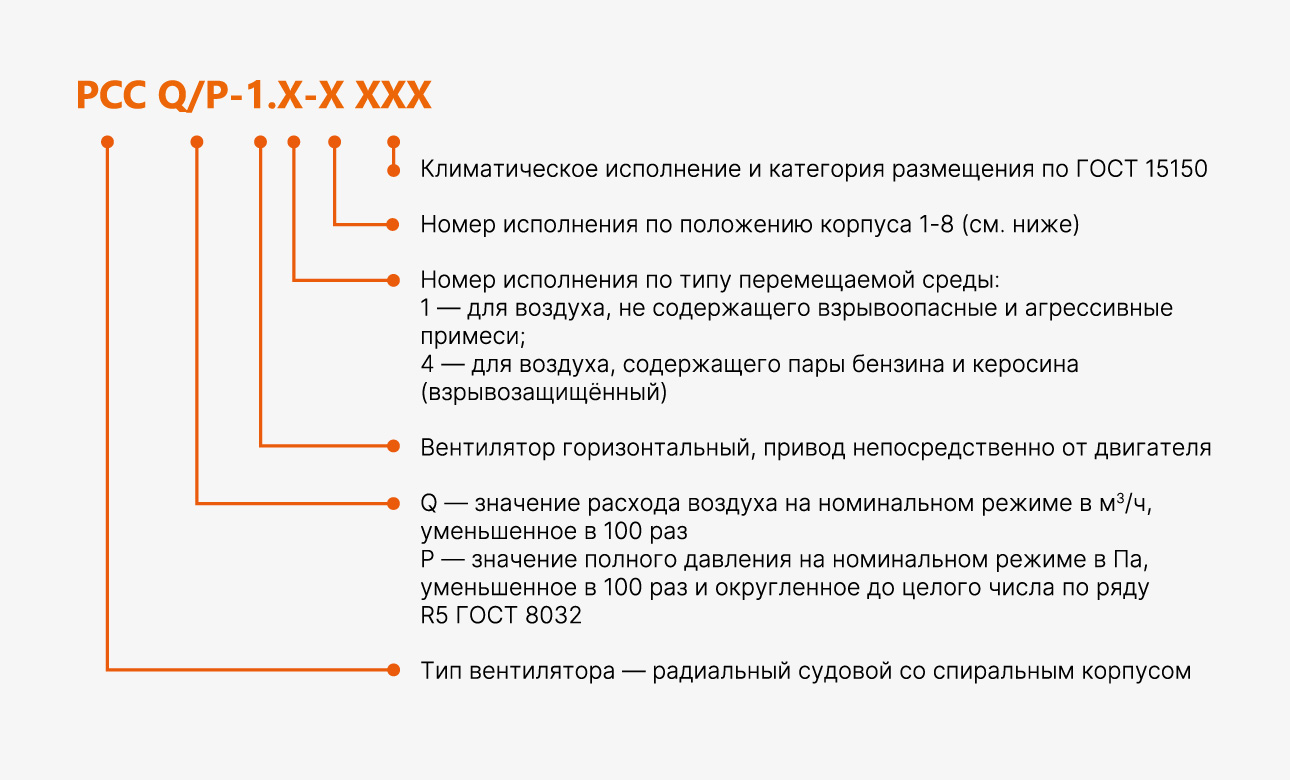

Исполнение по положению корпуса

Исполнение	1	2	3	4	5	6	7	8
Угол поворота	П 0°	П 90°	П 180°	П 270°	Л 0°	Л 90°	Л 180°	Л 270°

Устройство и принцип работы

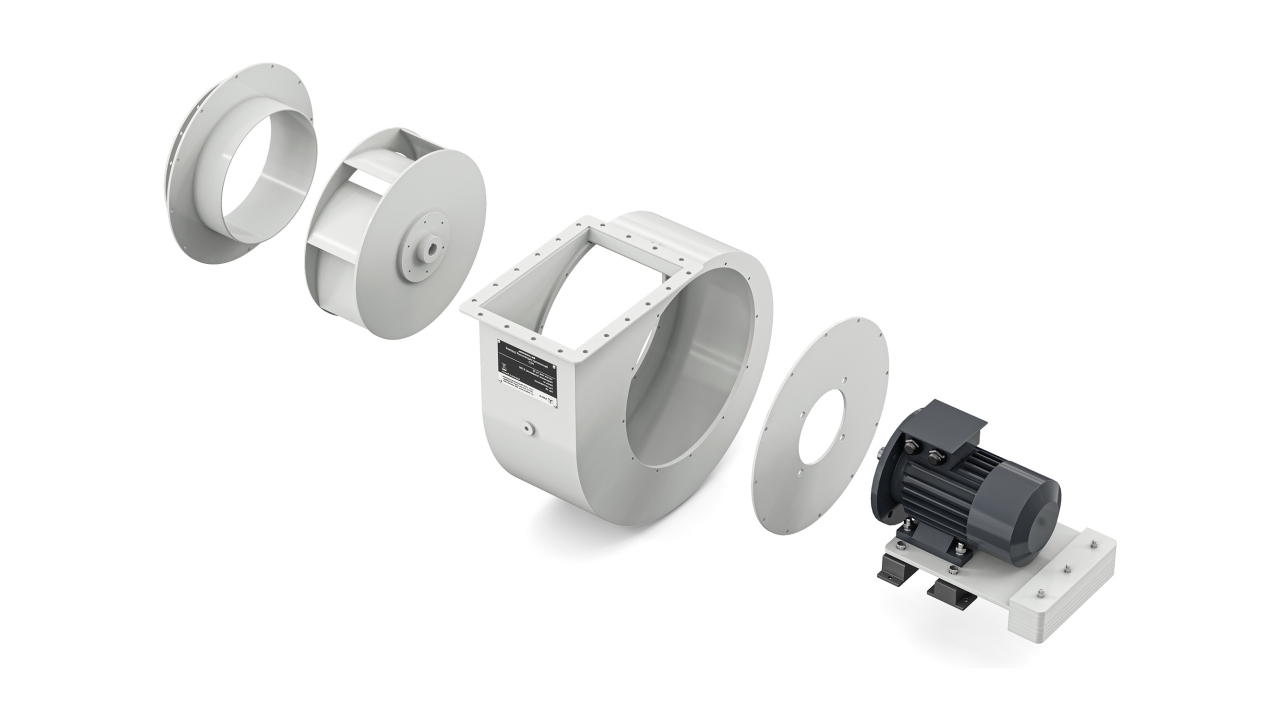

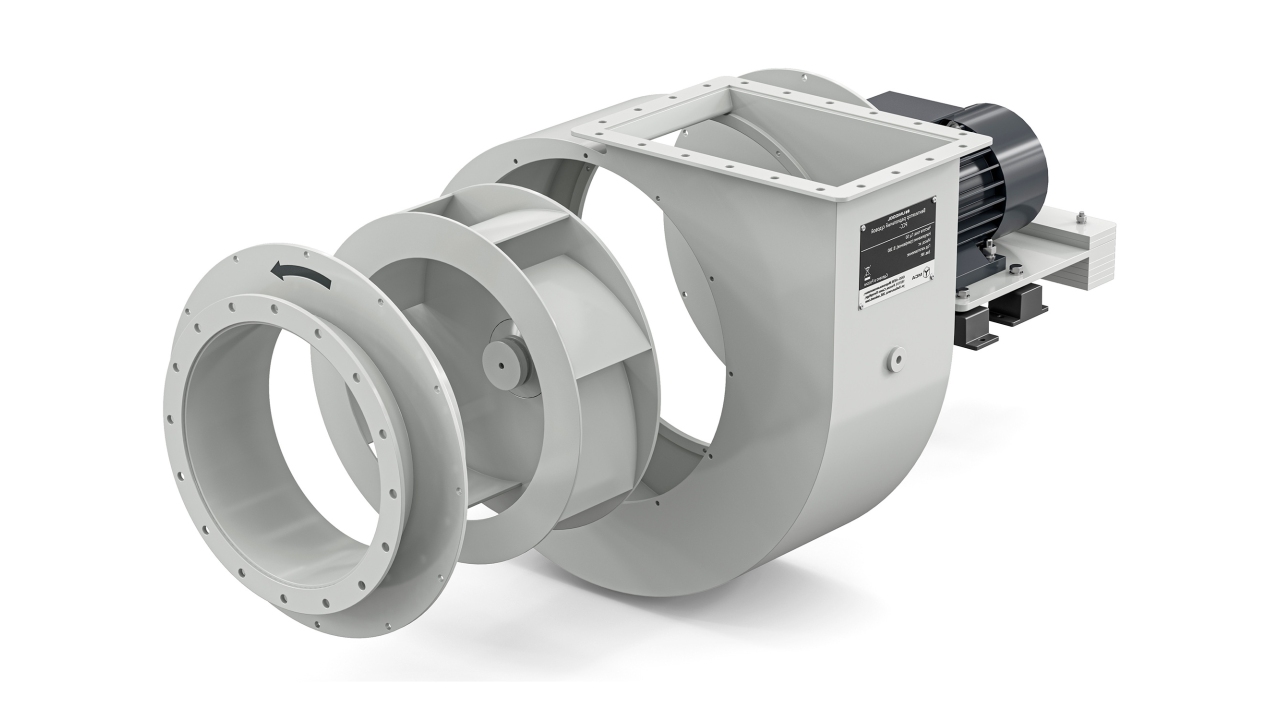

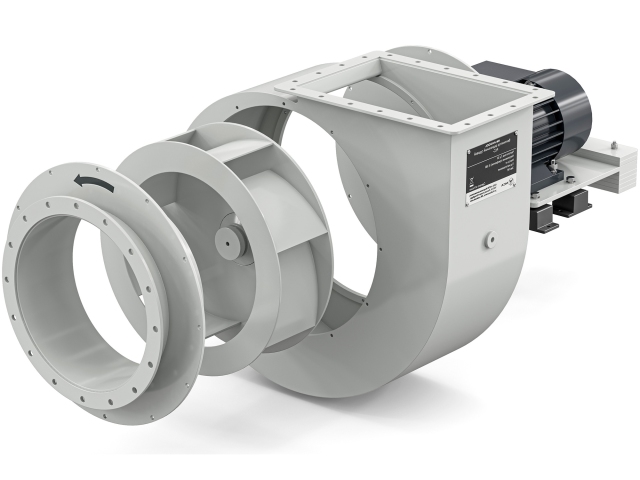

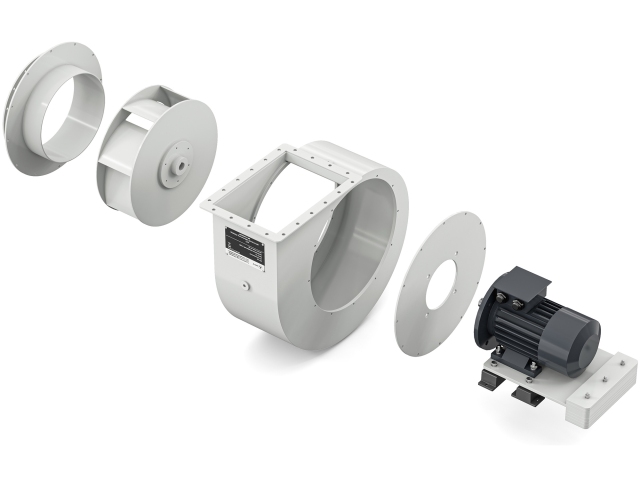

Вентилятор состоит из трёхфазного асинхронного электродвигателя, рабочего колеса, установленного на его валу, и спирального корпуса.

Электродвигатель вращает рабочее колесо, поток воздуха попадает в канал между его лопатками и изменяет направление движения с осевого на радиальное. Двигаясь в радиальном направлении к периферии колеса, поток сжимается и под действием центробежной силы отбрасывается в спиральный кожух, после чего направляется в выходное отверстие.

Основные параметры

Вентиляторы РСС соответствуют всем требованиям ОСТ 5.4415 и Российского морского регистра судоходства.

Вентиляторы климатического исполнения ОМ² (ОМ⁵) по ГОСТ 15 150 пригодны к эксплуатации при температурах от -40 °C до +50 °C, устойчивы к ударным и вибрационным нагрузкам, сохраняют работоспособность при длительном крене, дифференте и бортовой качке.

Вентиляторы взрывозащищенного исполнения имеют маркировку взрывозащиты — 1Ex db IIB T4 Gb.
