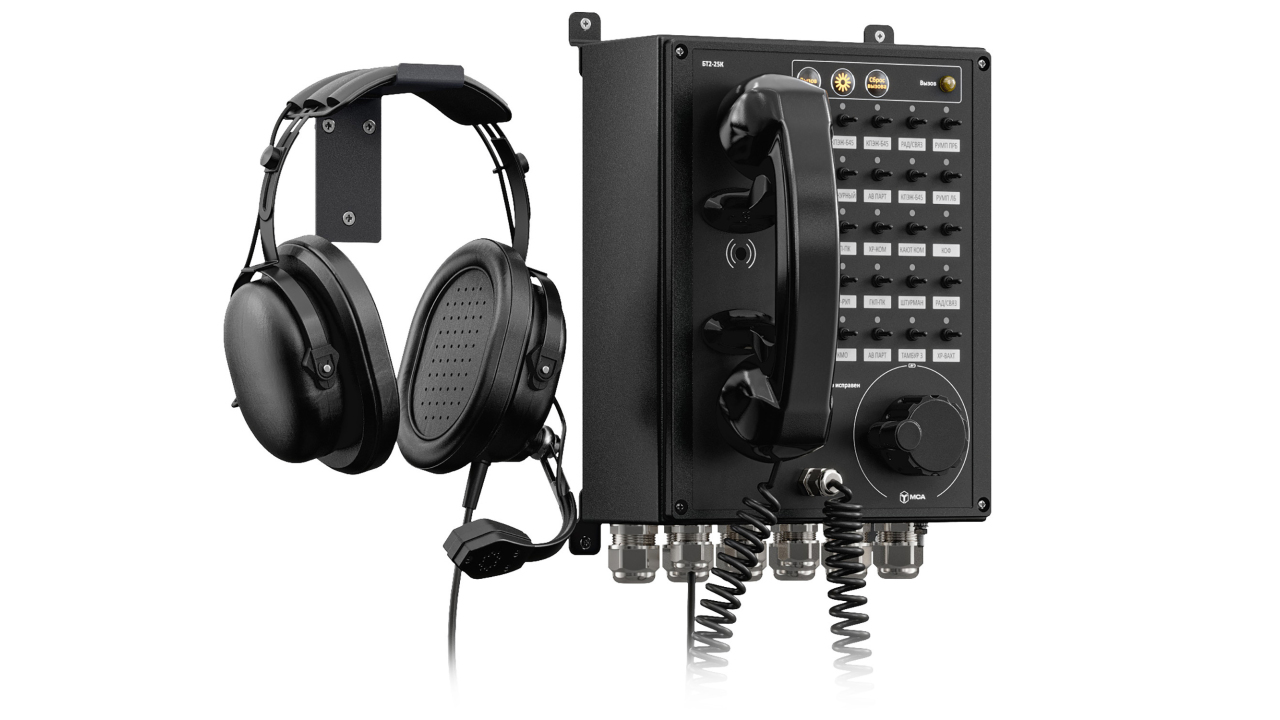

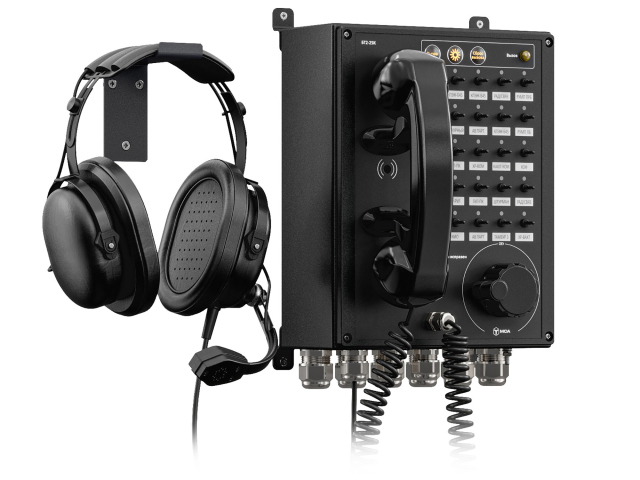

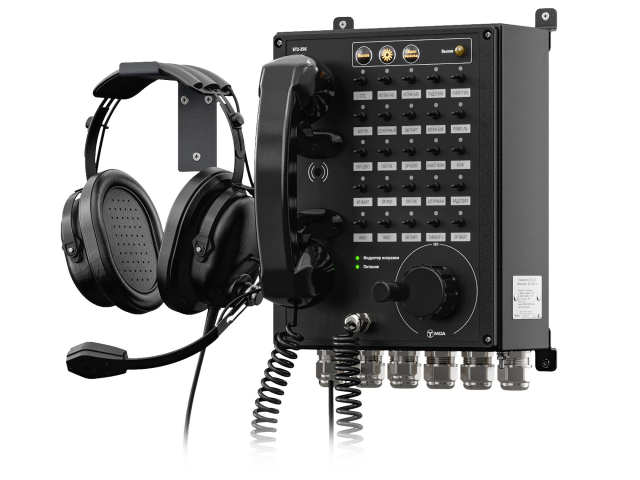

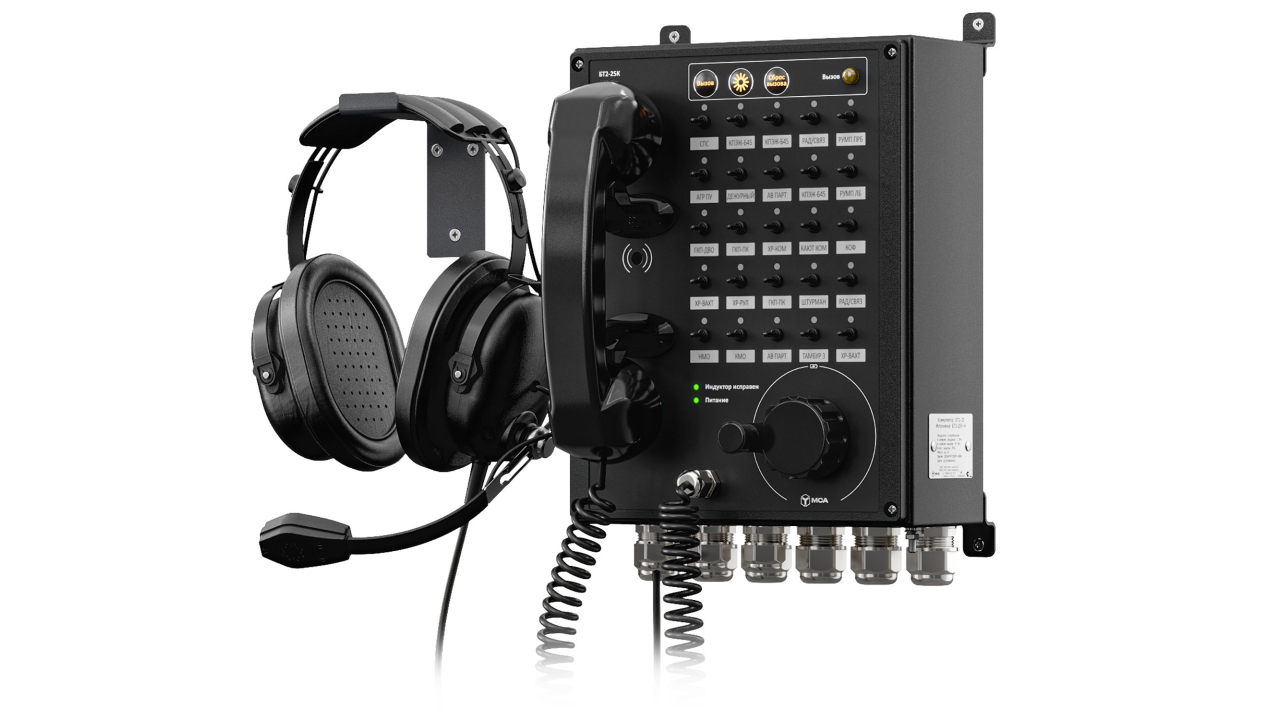

Аппаратура безбатарейной телефонной связи БТС‑1006

Система безбатарейной телефонной связи БТС-1006 предназначена для обеспечения аналоговой телефонной связью различных помещений корабля как в штатном режиме, так и в аварийных ситуациях, обусловленных отключением электропитания и/или выходом из строя основных систем внутрикорабельной связи.

ещё

Высокая дальность связи

Большое число абонентов

Пригодность к работе в суровых климатических условиях

Состав Описание Характеристики Схемы Файлы

Описание продукта

Система БТС-1006 обеспечивает:

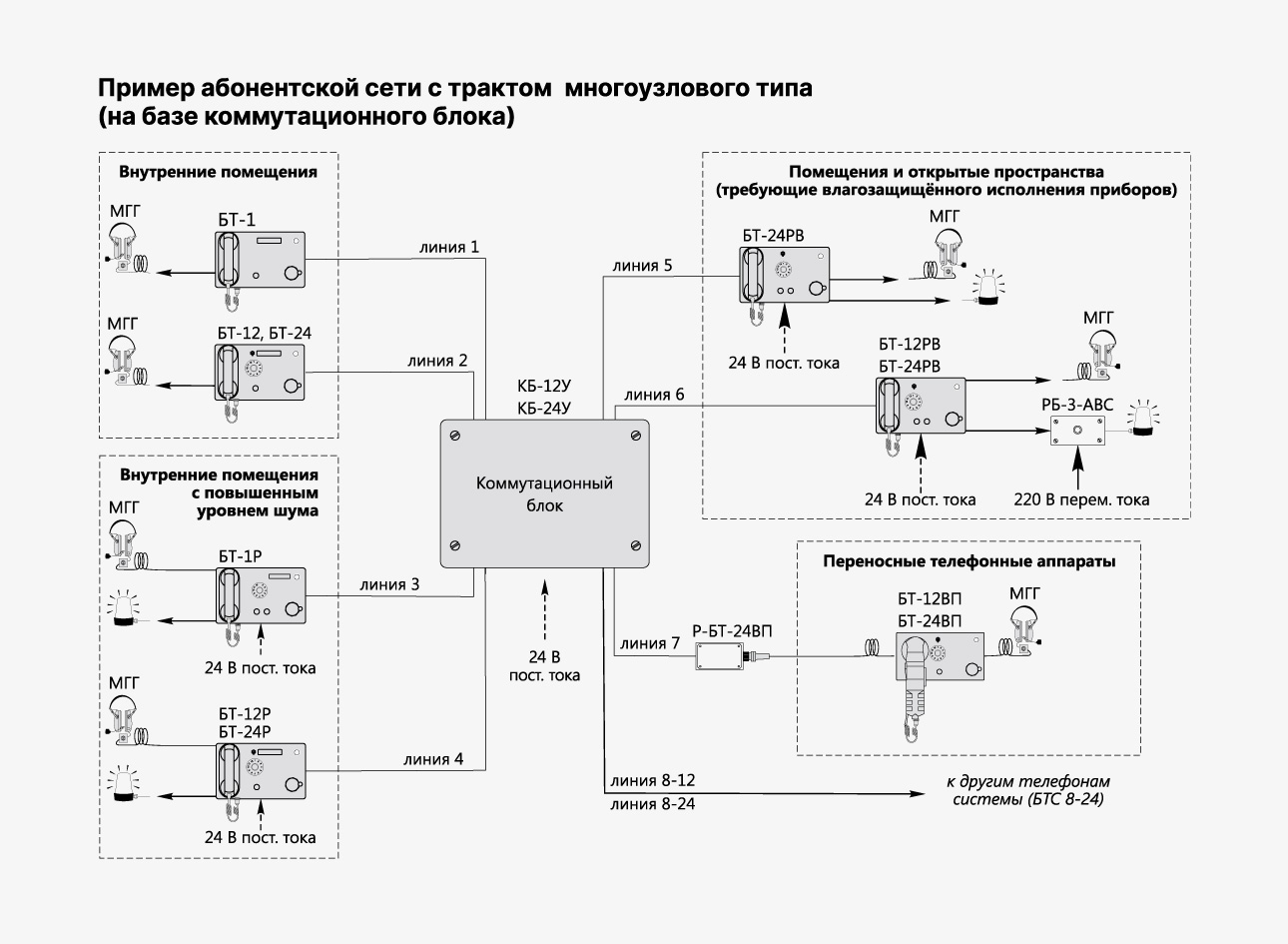

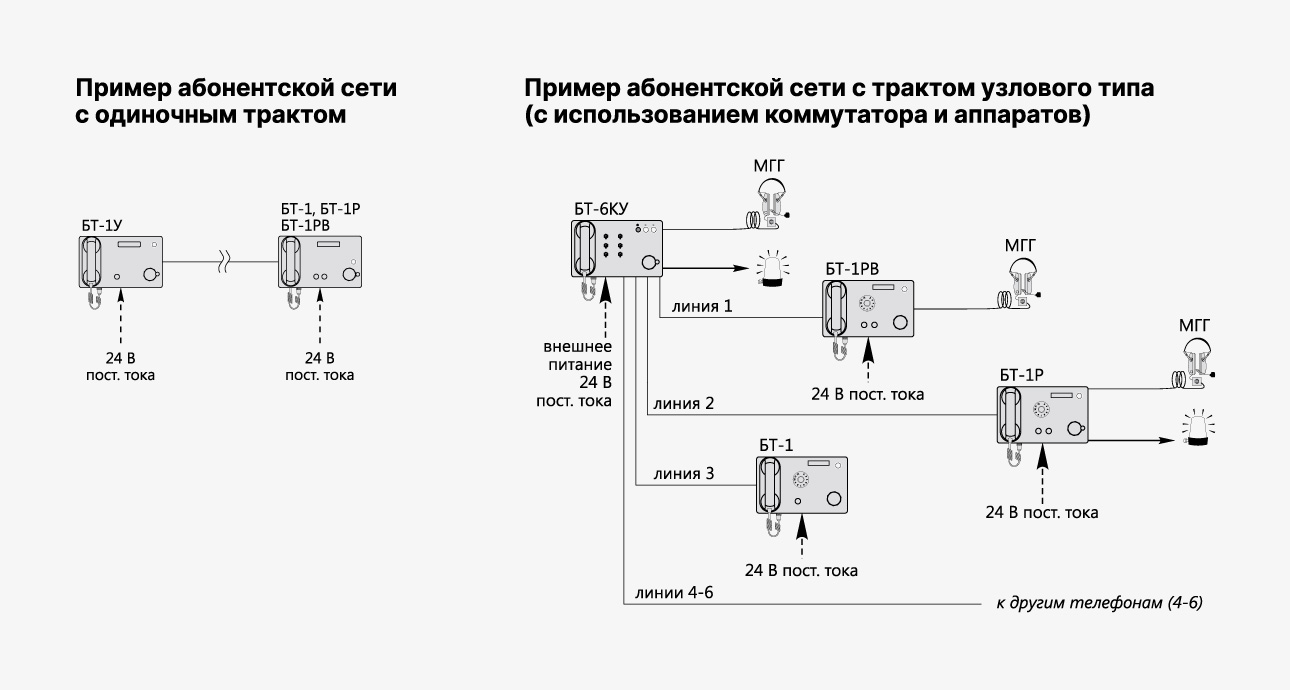

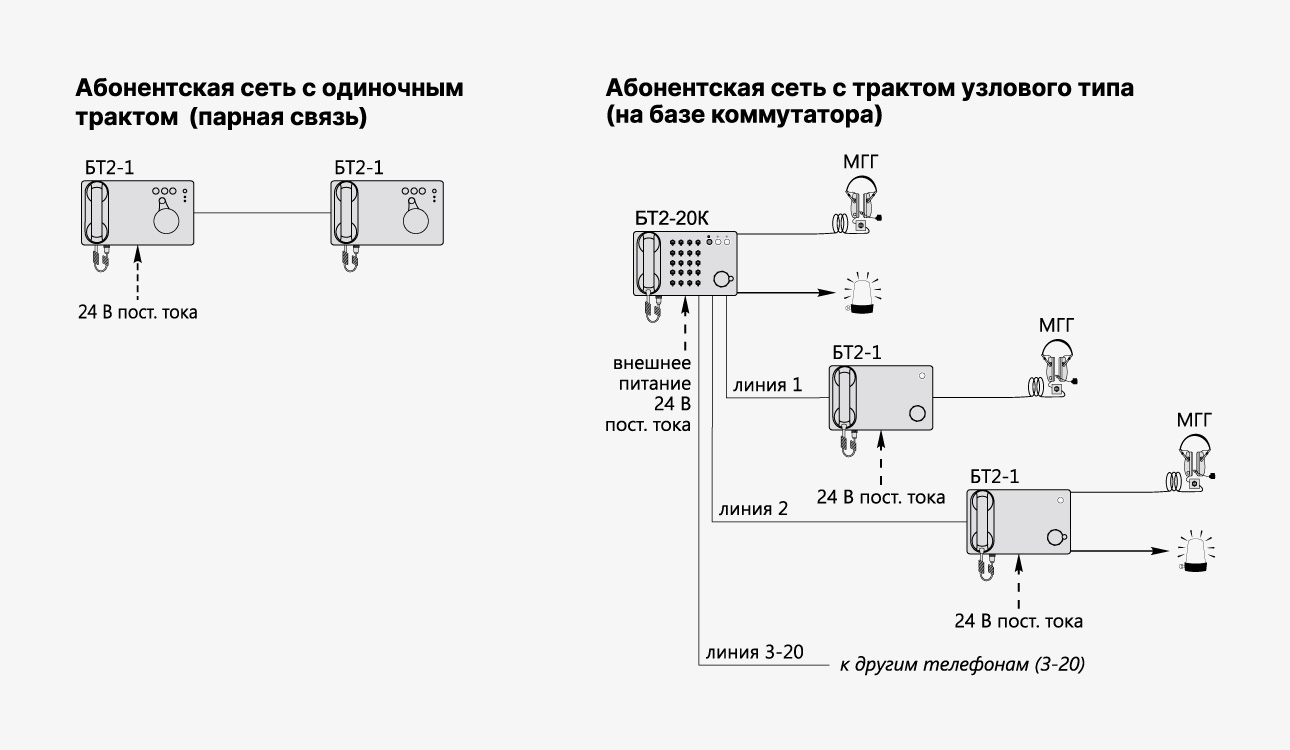

возможность построения сети абонентов с использованием абонентских трактов, выполненных как по двухпроводной, так и по трехпроводной линии связи, без использования или с использованием блока питания;
ведение переговоров при работе как от внешнего блока питания, так и от индуктора (ручного генератора) в режимах:

парной связи — между двумя абонентами;
циркулярной общей или избирательной связи — со всеми, либо с произвольно выбранными абонентами (до 25 абонентов);

возможность ведения переговоров:

в индивидуальных средствах защиты органов дыхания (с использованием внешних переговорных устройств с ларингофонами);
в условиях повышенного (до 115 дБ) шума — с использованием индивидуальных средств защиты органов слуха (головной гарнитуры либо шлемофона);

подачу прерывистой световой и звуковой сигнализации на аппаратах и коммутаторах — при отправке и поступлении вызова. Коммутаторы при этом дополнительно обеспечивают световую сигнализацию выбранной абонентской линии;
возможность подключения к аппаратам и коммутаторам внешних приборов сигнализации вызова, а также дублирование ими сигнализации входящего вызова (при наличии сети питания объекта), с возможностью квитирования (прерывания) текущей сигнализации;
контроль исправности электрогенератора (индуктора) посредством постоянного светового сигнала (при наличии питания от БП).

БТС-1006 может применяться на объектах как с подключением, так и без подключения к корабельной сети переменного тока. Подключение осуществляется через блоки питания типов БП-103, БП-103−20. При внезапном отключении сети питания переход системы на питание от индуктора происходит автоматически, без разрыва ранее установленного соединения.

Длительность одного сеанса связи (для парной связи) — не менее 10 минут после одного цикла вращения ручки генератора со скоростью до 3 об/с в течение 5 с. Для более длительного сеанса необходимо повторное или более длительное вращение.

Возможны различные варианты исполнения аппаратов для установки на палубу и во внутренние помещения с навесным, настольным или пультовым монтажом.

Характеристики

Исполнение системы		ЦИУЛ.465224.001	ЦИУЛ.465224.001–01
Количество абонентов		от 2 до 24 (с возможностью расширения)	от 2 до 25 (с возможностью расширения)
Типы аппаратов		Аппараты параллельного подключения: 1 канальные – БТ–1У, БТ–1, БТ–1Р, БТ–1РВ 12 канальные – БТ–12, БТ–12Р, БТ–12РВ, БТ–12ВП 24 канальные – БТ–24, БТ–24Р, БТ–24РВ, БТ–24ВП	Аппараты коммутаторные (с изолированными друг от друга каналами): 1 канальные – БТ2–1–Н, БТ2–1–П 5 канальные – БТ2–5К–Н, БТ2–5К–П, БТ2–5К–ПР 10 канальные – БТ2–10К–Н, БТ2–10К–П 15 канальные – БТ2–15К–Н, БТ2–15К–П 20 канальные – БТ2–20К–Н, БТ2–20К–П 25 канальные – БТ2–25К–Н, БТ2–25К–П
Типы аппаратов		Аппараты коммутаторные (с изолированными друг от друга каналами): 6 канальные – БТ–6КУ 12 канальные – БТ–12КУ 20 канальные – БТ–20КУ
Напряжение питания	внешнее	⎓ 24 В / ~ 220 В 50 Гц с использованием БП‑103	⎓ 24 В / ~ 220 В 50 Гц с использованием БП‑103
Напряжение питания	автономное	обеспечивается энергией от вращения ручки генератора	обеспечивается энергией от вращения ручки генератора
Длительность сеанса связи при автономном питании		для парной связи не менее 10 мин (после 1 цикла вращения генератора, со скоростью 3 об/с в течение 3–5 с)
Длина линии связи		до 2000 м	до 2000 м
Особенности		2 вида тональности вызывного сигнала, определение номера входящего вызова (для аппаратов с ЖКИ), выбор режима вызова (с задержкой или без), наименование абонентов на лицевой панели аппарата над тумлерами (для БТ–6КУ, БТ–12КУ, БТ–20КУ)	построение сети как по двухпроводной, так и по трехпроводной линии связи, без использования или с использованием БП, наименование абонентов на лицевой панели аппарата над тумблерами
Рабочая температура		–15…+55 °C – для устройств, устанавливаемых во внутренние помещения судна –40…+55 °C – для устройств, устанавливаемых на открытые палубы
