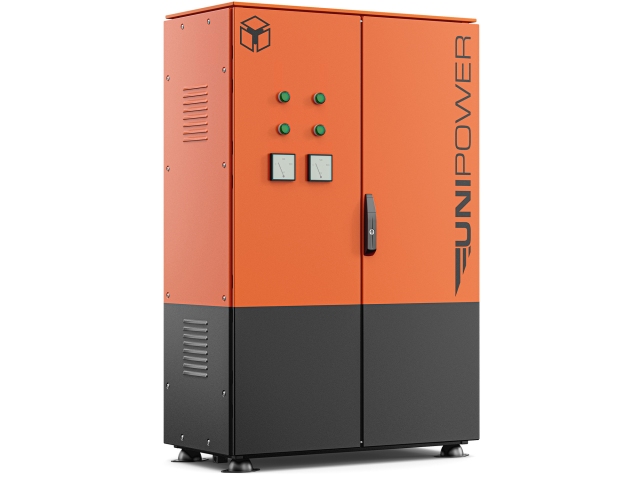

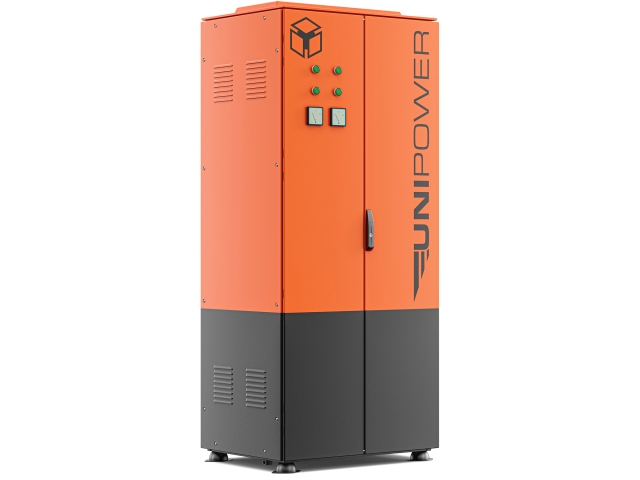

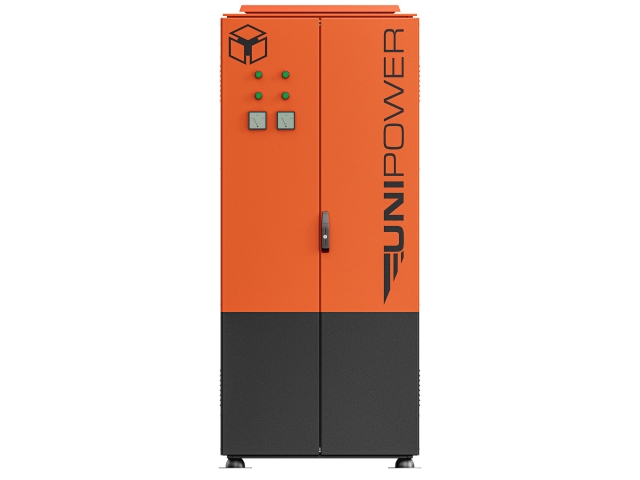

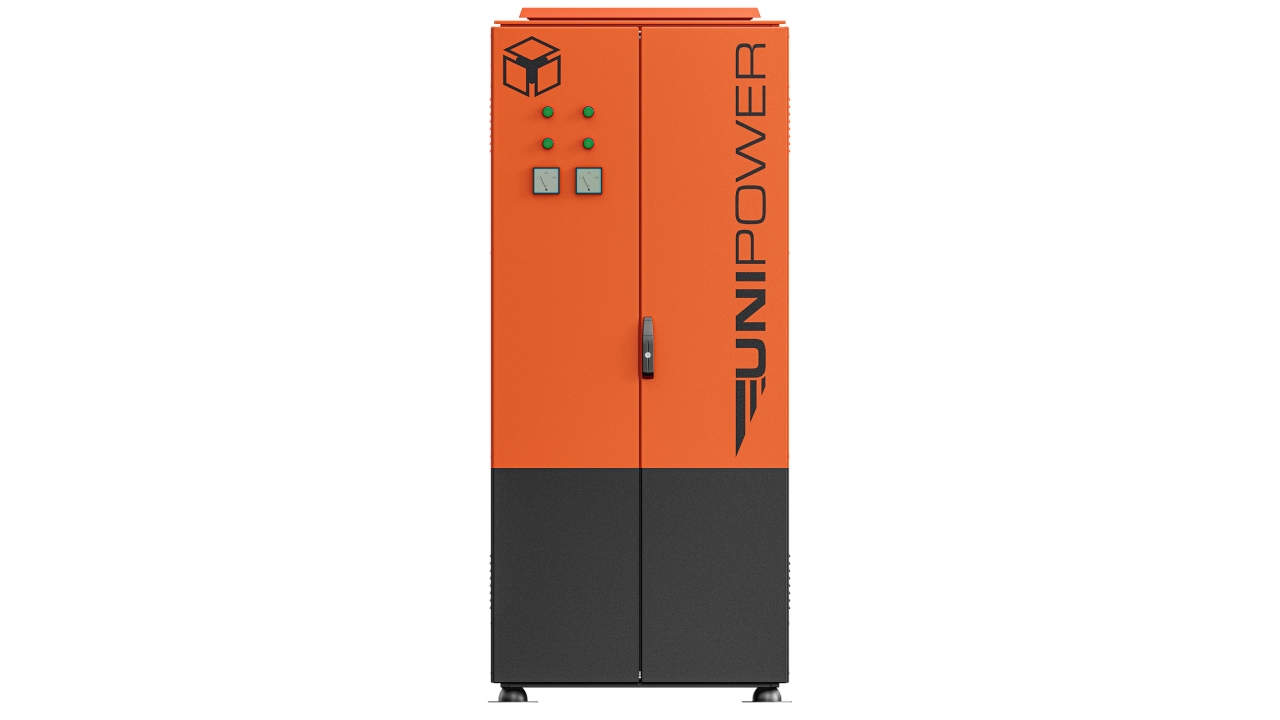

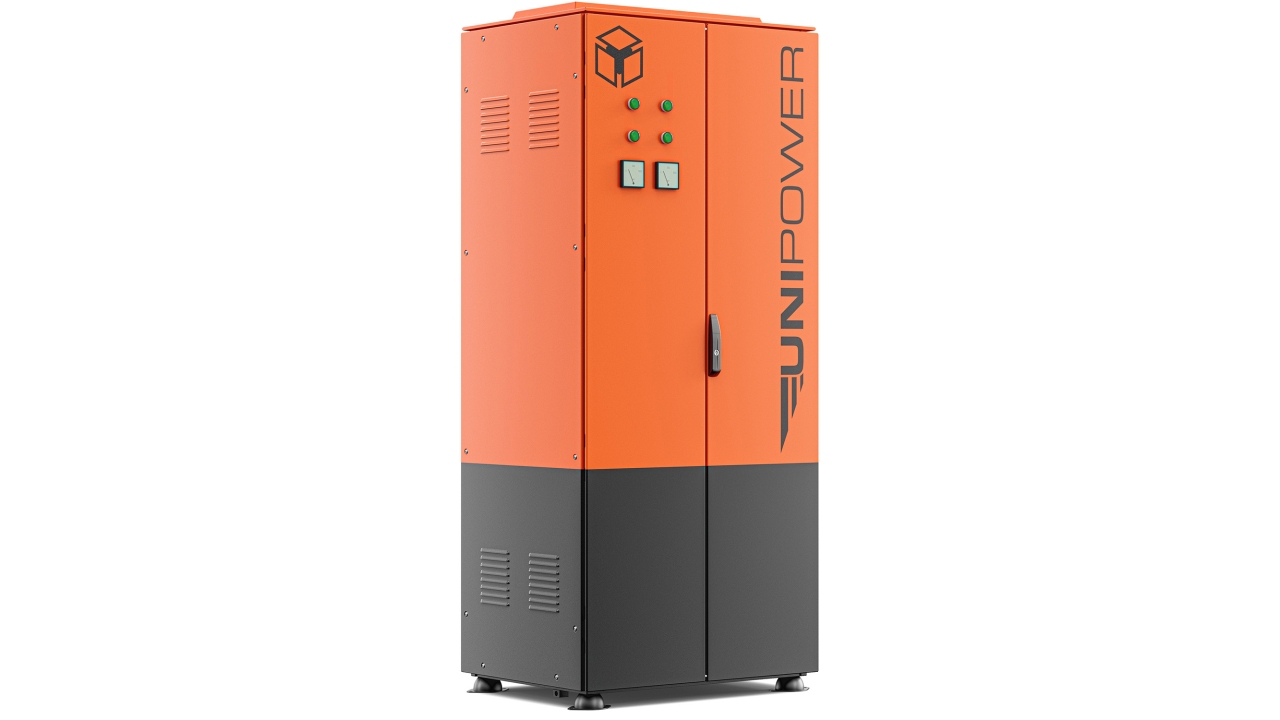

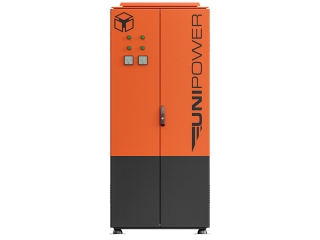

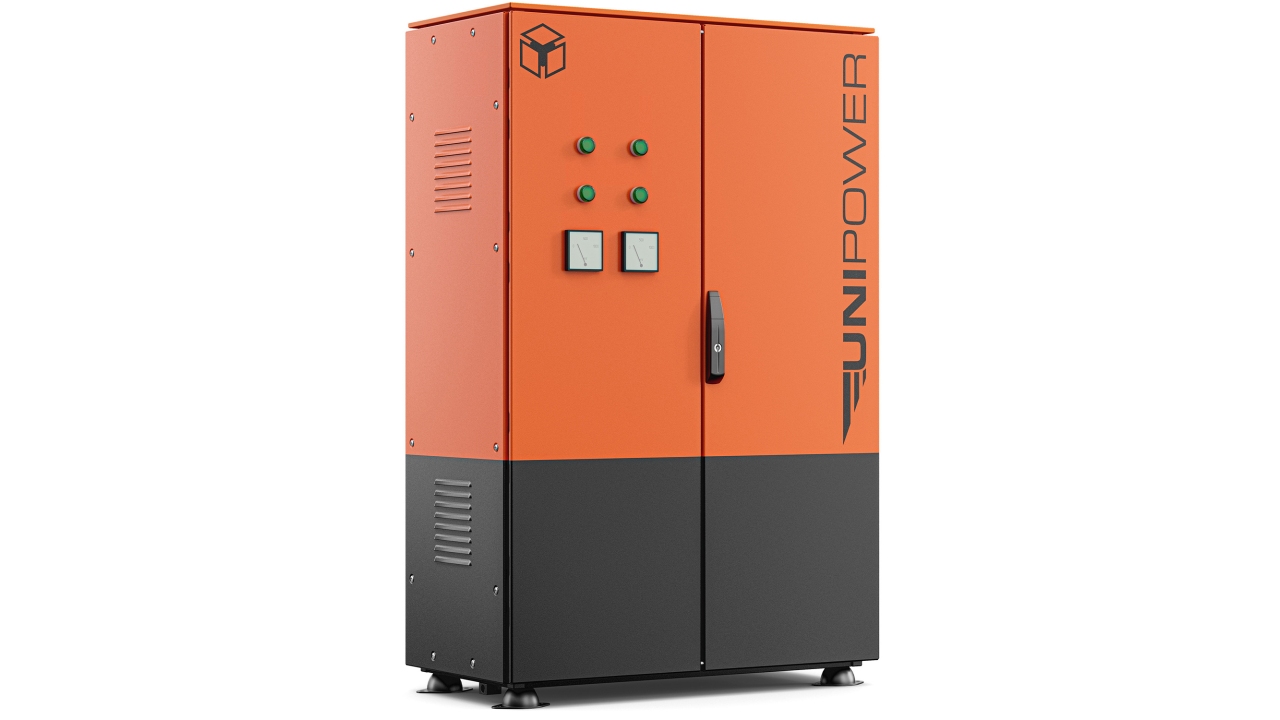

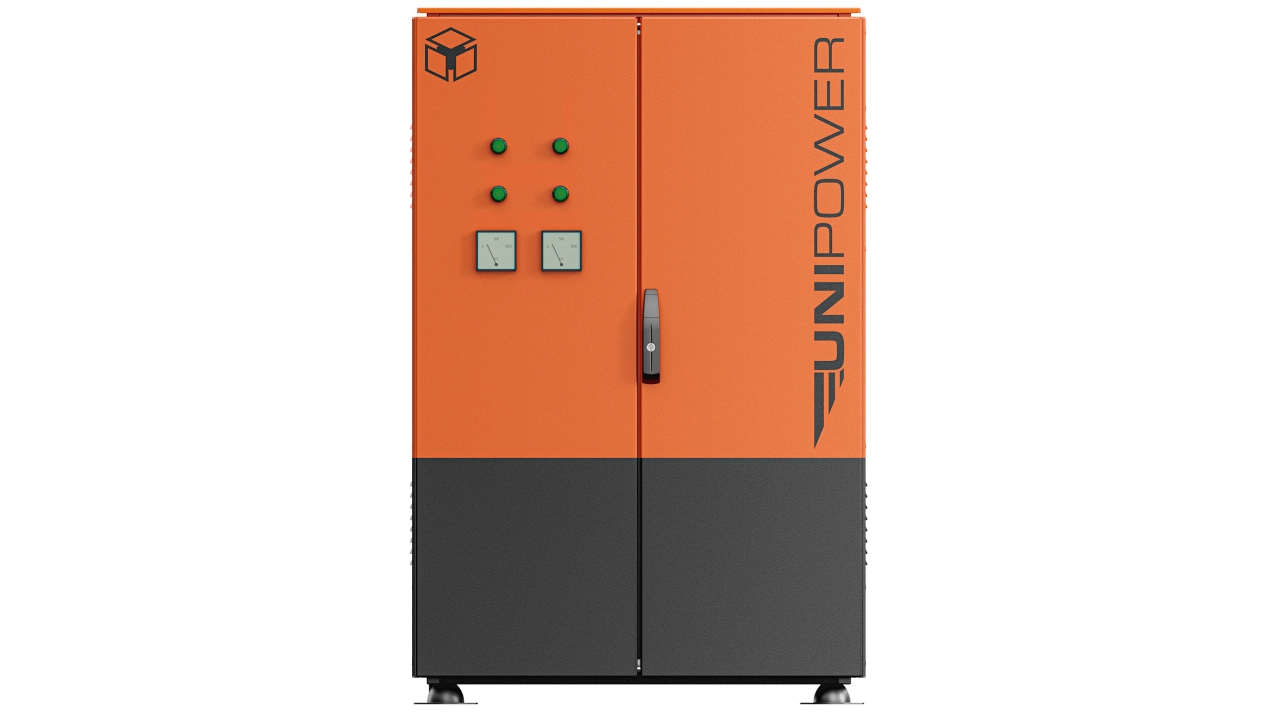

Агрегаты бесперебойного питания

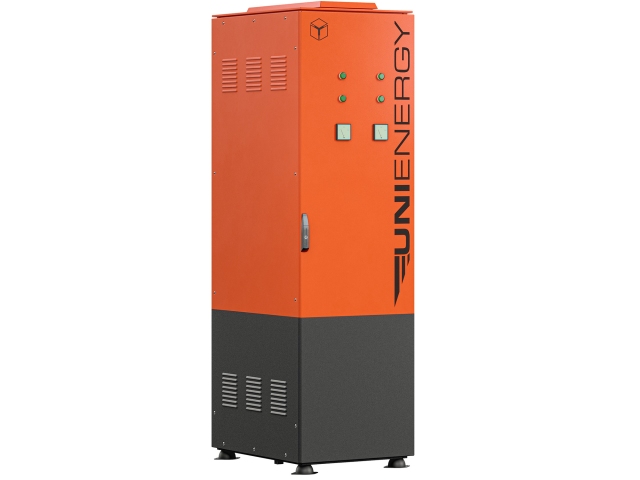

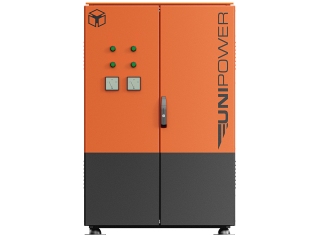

400-24

Агрегаты предназначены для обеспечения потребителей бесперебойным питанием с рабочим напряжением 24 В. Могут применяться в качестве аварийных или резервных источников питания для различного оборудования, включая судовое.

ещё

Высокая быстрота подключения

Большой ресурс

Простота и удобство эксплуатации

Описание Характеристики Файлы

Описание продукта

Агрегаты запитываются от трёхфазной четырехпроводной сети переменного тока частотой 50 Гц с напряжением 380/400 В (при отсутствии N в комплект поставки входит трансформатор 400/400 Δ-Y). Предусмотрена возможность питания агрегата по двум линиям — основной и резервной. Каждый агрегат оснащён устройством автоматического перехода на резервный источник питания при отключении основного и обратного перехода при его подключении.
При отключении как основной, так и резервной линий агрегат автоматически переходит на питание от встроенных свинцово-кислотных аккумуляторных батарей.

Функциональные возможности

индикация наличия основного и резервного питания
при неисправностях выдача сигналов в АПС (сухой контакт)
защита АКБ от глубокого разряда, защита от перегрузки и КЗ

Характеристики

Механические параметры

Модель	АБП-400−24−1,2	АБП-400−24−4,8	АБП-400−24−6
Размеры, мм	800×1300 х 470	800×2100 х 670	600×2100 x 870
Масса, кг	220	650	500

Монтаж	прислонный тип
Класс защиты	IP23

Электротехнические параметры

Модель	АБП-400−24−1,2	АБП-400−24−4,8	АБП-400−24−6
Входное (основное) напряжение переменного тока частотой 50 Гц, В¹⁾	400 (от 360 до 440)	400 (от 360 до 440)	400 (от 360 до 440)
Входное (резервное) напряжение переменного тока частотой 50 Гц, В¹⁾	400 (от 360 до 440)	400 (от 360 до 440)	400 (от 360 до 440)
Выходное напряжения постоянного тока, В¹⁾	24 (от 19,2 до 28,8)	24 (от 19,2 до 28,8)	24 (от 19,2 до 28,8)
Номинальная выходная мощность, кВт	1,2	4,8	6
Номинальный выходной ток, А	50	200	250
Номинальная потребляемая мощность, кВт	≤2,0	≤7,0	≤8,5
КПД, %	90	85	85
Напряжение встроенной АКБ постоянного тока, В	24	24	24
Количество АКБ, шт.	2	4	4
Тип АКБ	кислотный, необслуживаемый	кислотный, необслуживаемый	кислотный, необслуживаемый
Емкость встроенной АКБ, А·ч	65	300	300
Время работы от АКБ, мин²⁾	≥30	≥30	≥30
Остаточное напряжение АКБ, В	21,12	21,12	21,12
Конечное напряжение АКБ при заряде, В	от 27,0 до 27,6	от 27,0 до 27,6	от 27,0 до 27,6
Время заряда АКБ до уровня заряда 90%, ч	4	17	17
Ток заряда АКБ, А	16	16	16
Рабочая температура, °С	от 0 до +50	от 0 до +50	от 0 до +50
Предельная температура, °С	от –10 до +70	от –10 до +70	от –10 до +70
Количество подключаемых нагрузок, шт.	15	20	1
