Описание продукта

Генератор обеспечивает работу в сетях переменного тока частотой 50 (60) Гц — однофазной с напряжением 220 В и трёхфазной с напряжением 380 В.

Функциональные возможности генератора:

регулировка выходного напряжения с точностью ±1% от заданного
автоматический переход на питание от АКБ при отключении основной сети питания и обратный переход при её подключении
отображение параметров устройства на ЖК-дисплее
защита от КЗ выходных контактов, перенапряжения и перегрузки
звуковая и световая индикация аварийного состояния
подключение дополнительных АКБ для увеличения времени работы.

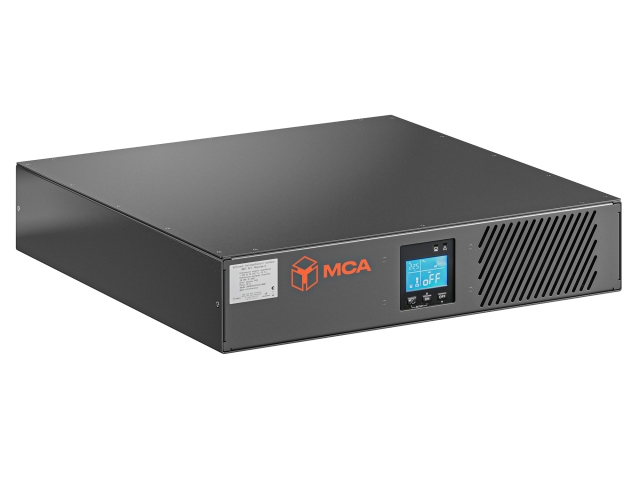

ИБП АГп Морская и дополнительные аккумуляторные блоки могут устанавливаться в 19″ стойку — стационарно или на выкатных кронштейнах.
Также возможна установка на горизонтальные поверхности с помощью виброопор.

Характеристики

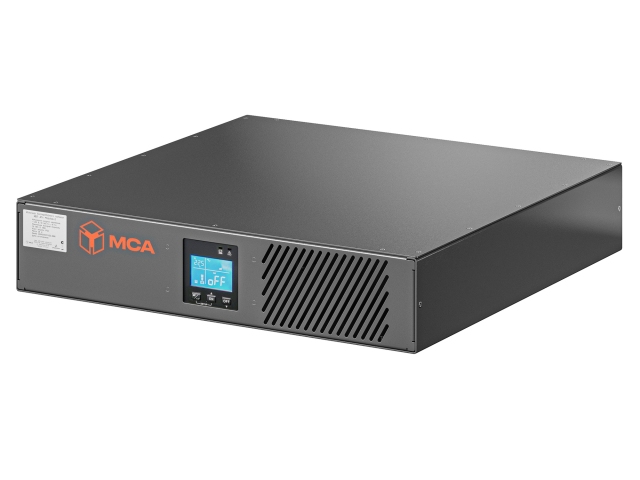

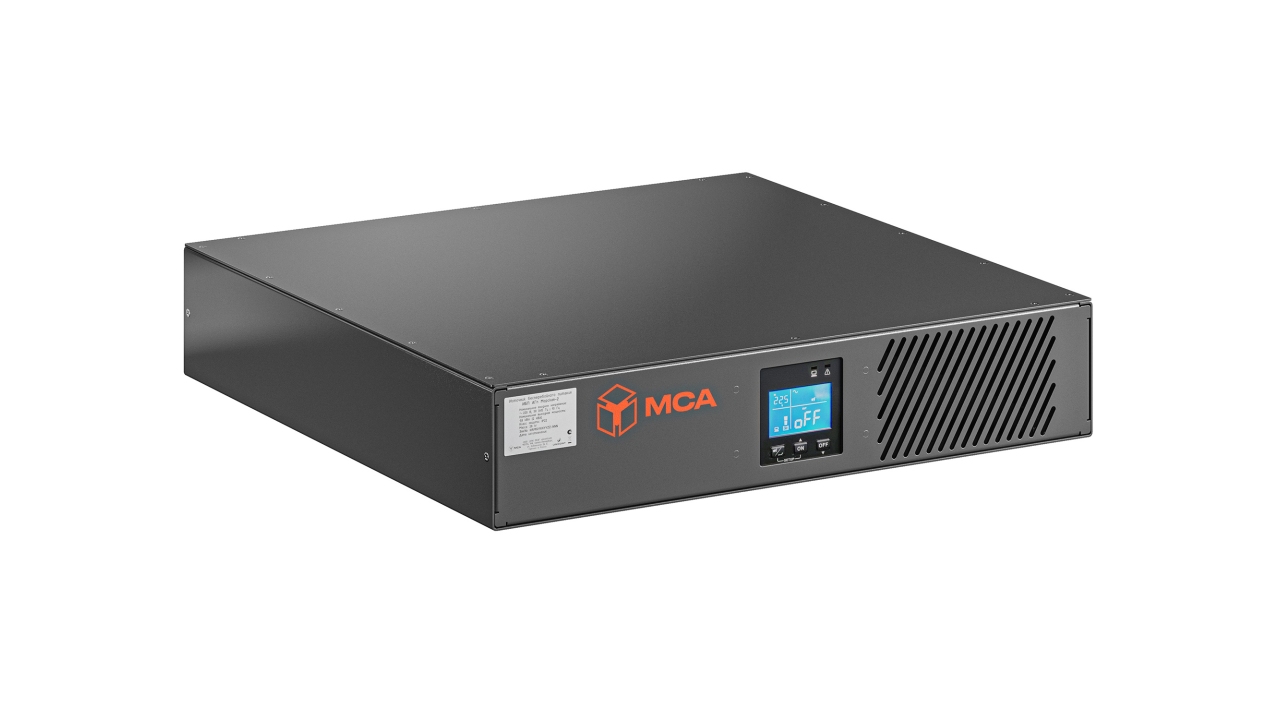

Технические характеристики модельного ряда ИБП АГп Морская-1, 2, 3

			ИБП АГп Морская-1	ИБП АГп Морская-2	ИБП АГп Морская-3
Номинальная выходная мощность, кВт (кВА)			0,9	1,8	2,7
Номинальная потребляемая мощность, кВт			≤1,0	≤2,0	≤3,0
Входное напряжение переменного тока, В			220 (от 180 до 264)^*, 1 фаза
Регулировка выходного напряжения переменного тока, В			200^^, 208^^, 220, 230, 240, 1 фаза
Регулировка выходной частоты, Гц			50, 60	50, 60	50, 60
КПД, %			90	90	90
Напряжение встроенной АКБ постоянного тока, В			12	12	12
Количество встроенных АКБ			2	4	6
Минимальное напряжение встроенной АКБ, В			19,95	39,9	59,85
Тип встроенных АКБ			герметичные свинцово-кислотные
Емкость встроенной АКБ, А^*ч			9	9	9
Время работы от АКБ, мин			6,5	7	7
Время заряда АКБ до уровня заряда 90%, ч			3	3	3
Ток заряда АКБ, А			1,5	2	2
Количество подключаемых нагрузок, шт. (суммарный ток нагрузки, А)			6 (10) – С13	6 (10) – С13 1 (16) – С19	6 (10) – С13 1 (16) – С19
Разъёмы, шт.			порт USB type B – 1 порт RS-232 – 1 порт REPO – 1 подключение внешней АКБ – 1
Время работы при перегрузке, с	до 105%		не ограничено по времени
	от 105% до 125%		60	60	60
	от 125% до 150%		15	15	15
	более 150%	режим двойного преобразования	переход в режим байпаса
	более 150%	режим АКБ	полное отключение
Размеры, мм			440 × 335 × 89	440 × 432 × 89	440 × 610 × 89
Масса^^^^, кг			16	28	45
Рабочая температура^^^^^*,°С			0…+50	0…+50	0…+50
Предельная температура,°С			–15…+50	–15…+50	–15…+50
Класс защиты			IP22	IP22	IP22
Монтаж			горизонтальный

^* В скобках указан диапазон входного напряжения
^*^* Номинальная мощность должна быть снижена до 90%
^*^*^* При общей нагрузке 75%
^*^*^*^* Без учета монтажного комплекта
^*^*^*^*^* При температуре выше +40°С мощность снижается до 80% от номинальной

Технические характеристики модельного ряда ИБП АГп Морская-5, 6, 8, 10/1, 10/3, 20/3

		ИБП Агп Морская-5	ИБП Агп Морская-6	ИБП Агп Морская-8	ИБП Агп Морская-10/1	ИБП Агп Морская-10/3	ИБП Агп Морская-20/3
Номинальная выходная мощность, кВт (кВА)		5	6	8	10	10	20
Тип подключаемых АКБ		свинцово-кислотные
Номинальная потребляемая мощность, кВт		5,6	6,7	8,9	11,1	11,1	22,2
Ток заряда подключаемой АКБ, А		≤8	≤8	≤8	≤8	≤8	≤8
Количество подключаемых нагрузок		2 (клеммный блок)				1 (клеммный блок)
Разъёмы, шт.		USB type B — 1 RS-232 — 1 RS-485 — 1 REPO — 1 подключение АКБ — 1 сухие контакты — 4 порты параллельного подключения — 2				USB type B — 1т RS-485 — 1 REPO — 1 подключение АКБ — 1 сухие контакты — 4 порты параллельного подключения — 2
Время работы при перегрузке, с	до 105%	не ограничено
	от 105% до 125%	180	180	180	180	180	180
	от 125% до 150%	60	60	60	60	60	60
	более 150%	0,5	0,5	0,5	0,5	0,5	0,5
Размеры, мм		440 × 643 × 89		440 × 728 × 89		440 × 760 × 89
Масса^^, кг		11,9	11,9	16,2	16,2	24	24
Рабочая температура^^^*, °С		0…+50	0…+50	0…+50	0…+50	0…+50	0…+50
Предельная температура, °С		–15…+50	–15…+50	–15…+50	–15…+50	–15…+50	–15…+50
Класс защиты		IP22	IP22	IP22	IP22	IP22	IP22
Монтаж		горизонтальный

^* В скобках указан диапазон входного напряжения
^*^* Указана масса без учета монтажного комплекта
^*^*^* При температуре более +40°С выходная мощность снижается до 75% от номинальной

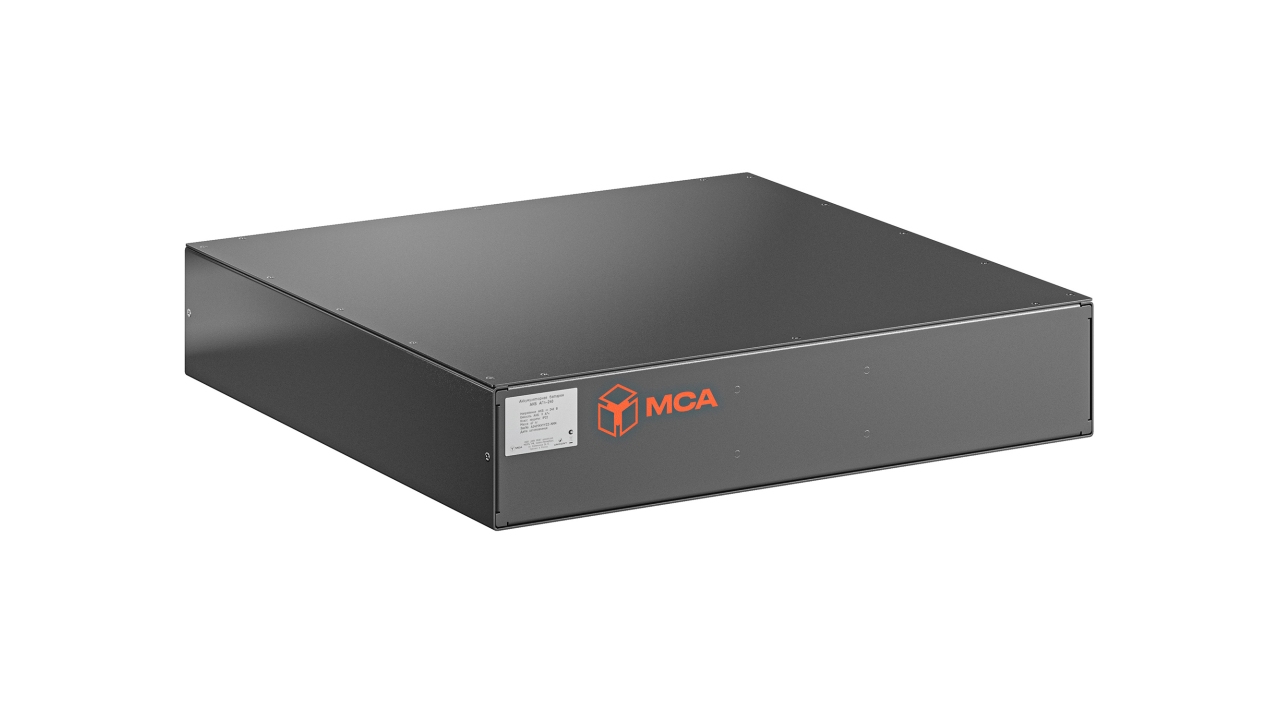

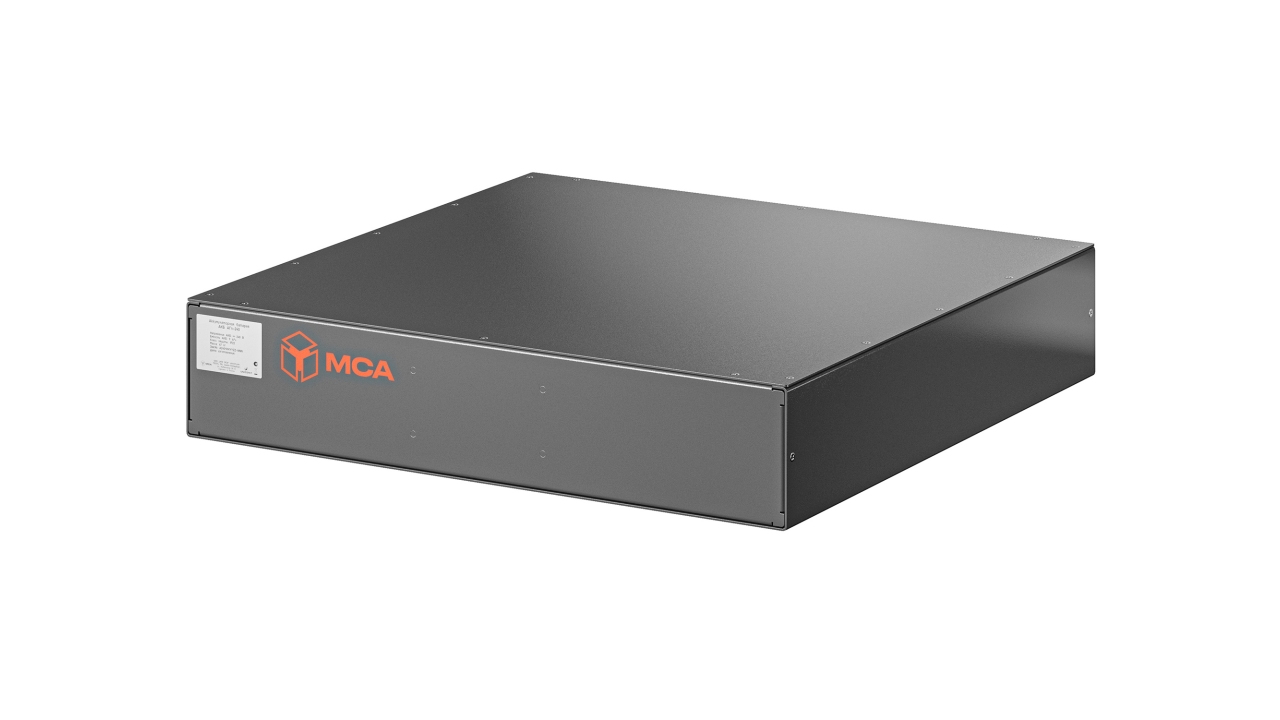

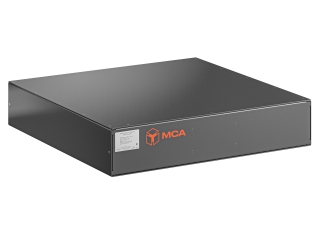

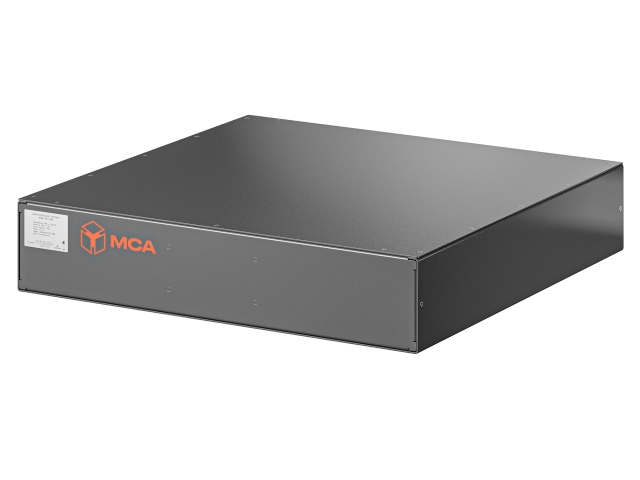

Технические характеристики АКБ

		АКБ АГп-24	АКБ АГп-48	АКБ АГп-72	АКБ АГп-192	АКБ АГп-240
Напряжение АКБ постоянного тока, В		24	48	72	192	240
Количество АКБ, шт.		4	8	12	16	20
Минимальное напряжение встроенной АКБ, В		19,95	39,9	59,85	168,00 ± 3%	210,00 ± 3%
Тип АКБ		свинцово-кислотная
Емкость АКБ, А^*ч		9	9	9	7	9
Размеры, мм	ширина	440	440	440	440	440
	глубина	335	435	610	565	650
	высота	89	89	89	89	130
Масса^*, кг		15	27	44	39	67
Рабочая температура^^, °С		0…+50	0…+50	0…+50	0…+50	0…+50
Предельная температура, °С		–15…+50	–15…+50	–15…+50	–15…+50	–15…+50
Класс защиты		IP22	IP22	IP22	IP22	IP22
Монтаж		горизонтальный

^* Указана масса без учета монтажного комплекта
^*^* При температуре более +40°С время работы от АКБ уменьшится

Соответствие изделий и подключаемых к ним АКБ

ИБП АГп Морская-6	АКБ АГп-192
Изделия	АКБ
ИБП АГп Морская-1	АКБ АГп-24
ИБП АГп Морская-2	АКБ АГп-48
ИБП АГп Морская-3	АКБ АГп-72
ИБП АГп Морская-5	АКБ АГп-192
ИБП АГп Морская-8	АКБ АГп-240
ИБП АГп Морская-10/1
ИБП АГп Морская-10/3

Технические характеристики Блока распределения питания (БРП)

Номинальный входной ток, А на фазу	63
Входное напряжение переменного тока частотой 50 (60) ± 10 Гц, В	380 (от 342 до 418)^*, 3 фазы
Номинальный входной ток, А на фазу	63
Подключение	клеммный блок
Подключение	клеммный блок
Выходное напряжение переменного тока частотой 50 (60) ± 10 Гц, В	380; 3 фазы
Номинальный выходной ток, А на фазу	60,6
Выходные разъёмы, шт.	клеммный блок — 1 С19^^ — 2 С13^^ — 4
Максимальная нагрузка, кВт на фазу	13,3
Порт параллельного подключения (интерфейс связи)	2°С (DB9)
Рабочая температура, °С	0…+50
Предельная температура, °С	–15…+50
Класс защиты	IP22
Размеры, мм	440 × 725 × 130
Масса^^^*, кг	17

^* В скобках указан диапазон входного напряжения
^*^* Разъёмы зарезервированы, не используются
^*^*^* Без монтажного комплекта

Технические характеристики Блока сервисного байпаса (БСБ)

		БСБ-1/1-О	БСБ-2/1-О	БСБ-3/1-О	БСБ-3/1-П	БСБ-4/3-О
Входное напряжение переменного тока частотой 50 (60) ± 10 Гц, В		220 (от 180 до 264)^*, 1 фаза				380 (от 342 до 418)^*, 3 фазы
Выходное напряжение переменного тока		БСБ ВКЛ: транслируется напряжение, выставленное в настройках Режим ручного байпаса: транслируется напряжение сети
Выходная частота		БСБ ВКЛ, режим преобразования частоты ВКЛ: транслируется частота, выставленная в настройках БСБ БСБ ВКЛ, режим преобразования частоты ВЫКЛ: транслируется частота сети Режим ручного байпаса: транслируется частота сети
Габаритные размеры, мм	ширина	270	270	440	440	440
	глубина	75	75	120	120	725
	высота	88	88	88	130	130
Масса^^, кг		1,3	1,4	3,5	6,2	4
Рабочая температура, °С		0…+50	0…+50	0…+50	0…+50	0…+50
Предельная температура, °С		–15…+50	–15…+50	–15…+50	–15…+50	–15…+50
Класс защиты		IP22	IP22	IP22	IP22	IP22
