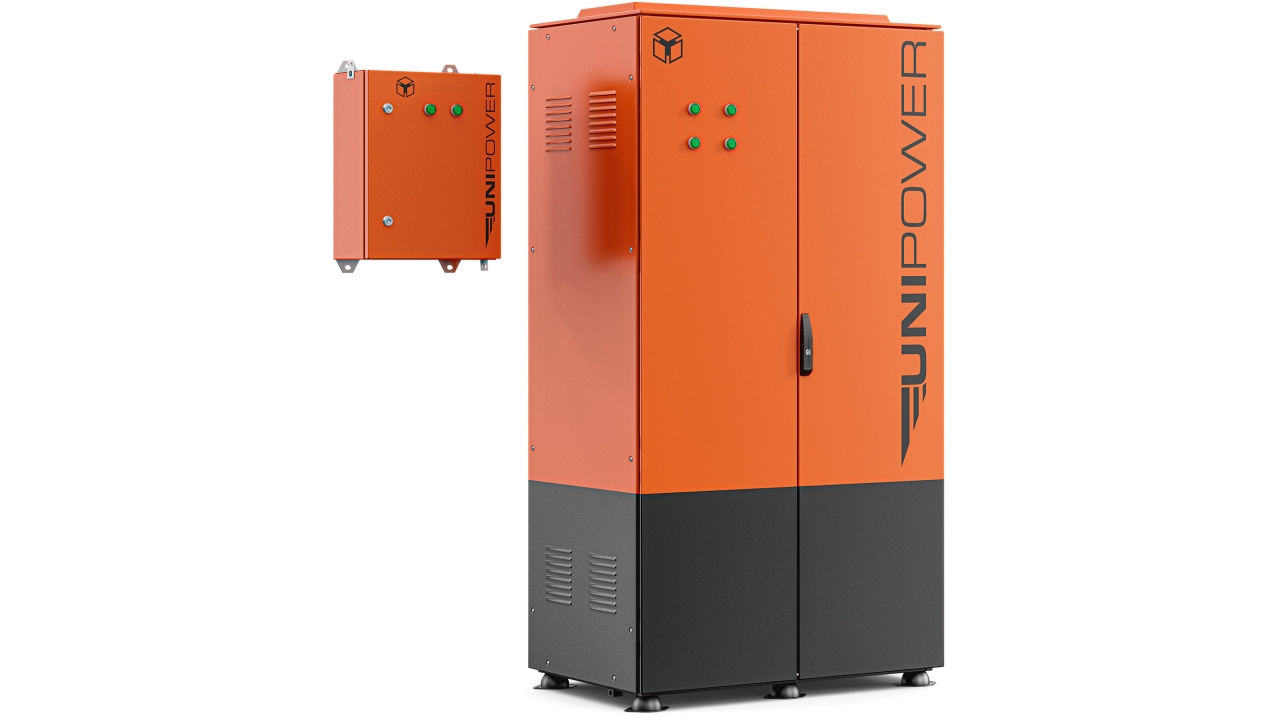

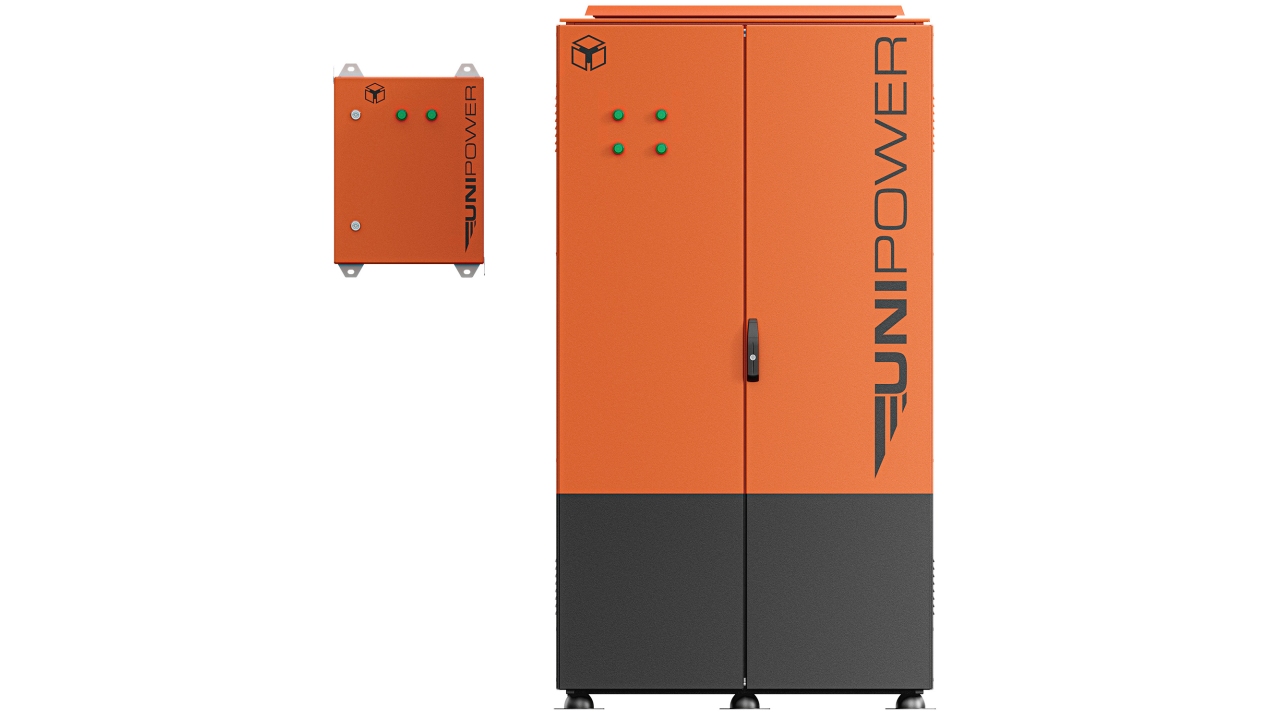

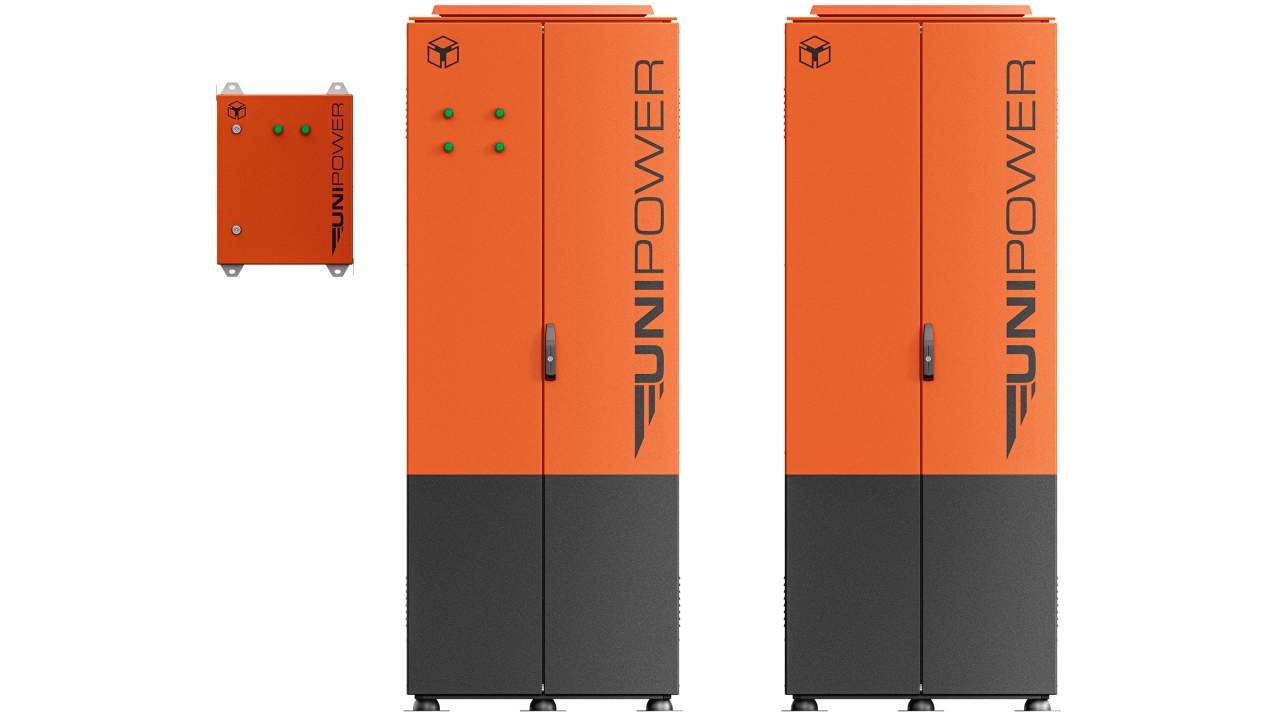

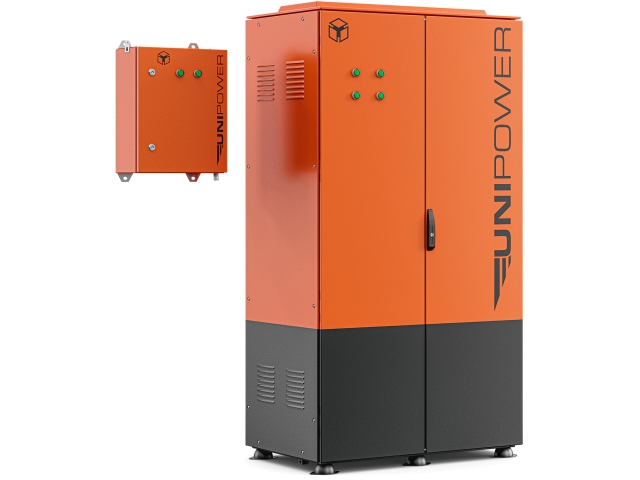

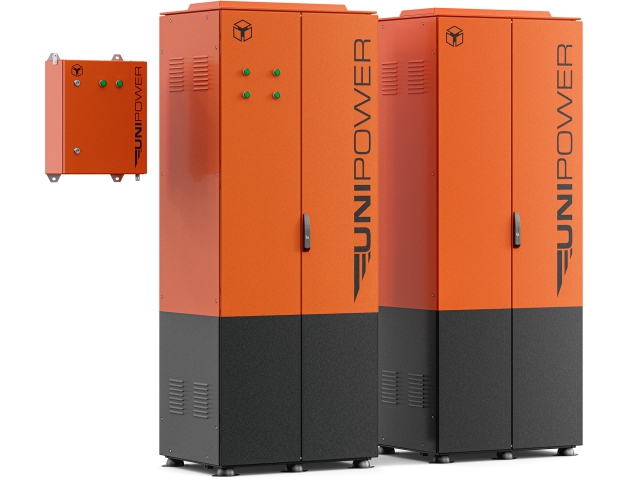

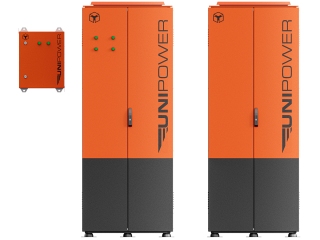

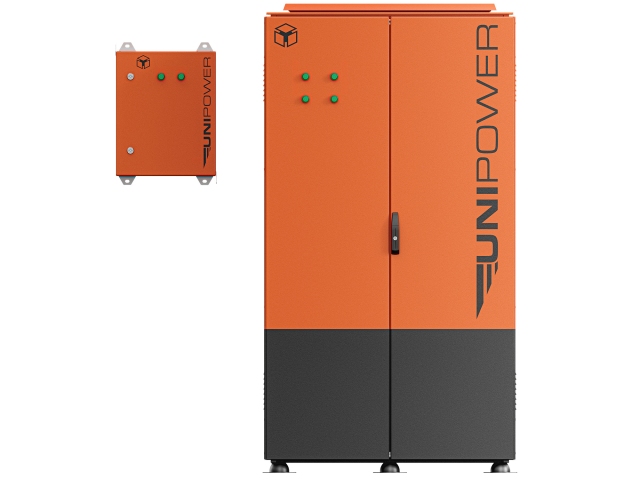

Источники бесперебойного питания

400-230

Источники предназначены для обеспечения потребителей бесперебойным питанием с рабочим напряжением 230/400 В с частотой 50 Гц. Могут применяться в качестве аварийных или резервных источников питания для промышленного и судового оборудования.

ещё

Одно- и трёхфазный ток

Продолжительное время автономной работы

Простота и удобство эксплуатации

Описание Характеристики Файлы

Описание продукта

Источник работает в трёхфазной четырёхпроводной сети переменного тока частотой 50 Гц с напряжением 380/400 В (при отсутствии N в комплект поставки входит трансформатор 400/400 Δ-Y).

Для резервирования предусмотрена возможность питания источника по двум линиям (основная/резервная). Внутри источника установлено устройство автоматического ввода резерва для автоматического перехода на резервный источник питания при пропадании основного, и обратно при его появлении.

При пропадании входного питания источник автоматически переходит на питание от встроенных аккумуляторных батарей.

По требованию заказчика в комплект поставки может быть включен распределительный щит для питания потребителей.

Функциональные возможности

индикация наличия основного и резервного питания
выдача сигналов в АПС при неисправностях (сухой контакт)
защита АКБ от глубокого разряда
защита от перегрузки и КЗ

Характеристики

Массогабаритные параметры

Параметр		ИБП-230−230−10	ИБП-400−400−30
Размеры, мм	ИБП	1000 × 2000 × 670	800 × 2100 × 670
	РЩ	400 × 500 × 210	500 × 600 × 210
	АБ	—	800 × 2100 × 670
Масса (не более), кг	ИБП	515	780
	РЩ	29	45
	АБ	—	740
Класс защиты	ИБП	22	22
	РЩ	44	44
	АБ	—	22

Монтаж

ИБП	прислонный
РЩ	навесной
АБ	прислонный

Электротехнические параметры

Параметр	ИБП-230−230−10	ИБП-400−400−30
Входное (основное) напряжение переменного тока частотой 50 Гц, В¹⁾	230	400 (от 360 до 440)
Входное (резервное) напряжение переменного тока частотой 50 Гц, В¹⁾	230	400 (от 360 до 440)
Номинальное выходное напряжения переменного тока частотой 50 Гц, В	230	400
Количество выходных фаз	1	3
Номинальная выходная мощность, кВА	10	30
Номинальный выходной ток, А	<50	<68
Номинальная потребляемая мощность, кВт	≤13	≤38
КПД, %	≥85	≥85
Напряжение АБ постоянного тока, В	51,2	51,2
Количество АКБ в АБ, шт.	16	16
Минимальное напряжение встроенной АКБ, В	44	44
Тип АКБ	LiFePO4	LiFePO4
Емкость АБ, А·ч	375	840
Время работы от АКБ, мин²⁾	≥30	≥30
Рабочая температура, °С	от 0 до +55	от 0 до +55
Предельная температура, °С	от –15 до +70	от –15 до +70
Количество подключаемых нагрузок, шт.	10	18
