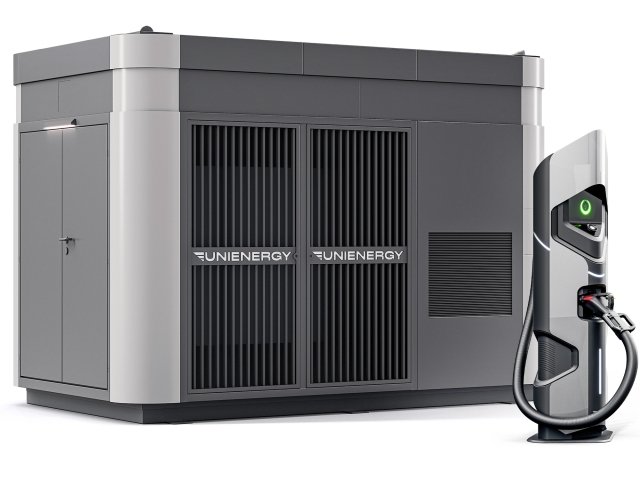

Береговая зарядная станция

Береговая зарядная станция (БЗС) предназначена для зарядки аккумуляторных батарей электрических и гибридных судов. Отличается высокой производительностью, безопасностью и удобством эксплуатации.
ещё
Высокие токи зарядки
Эффективная система охлаждения
Полноценная система управления и контроля
Описание Характеристики Дополнительно Файлы
Описание продукта

БЗС обеспечивает преобразование трехфазного переменного тока частотой 50 Гц и напряжением 380 В в постоянный ток напряжением от 600 до 900 В. Водяное охлаждение разъёмов и кабелей позволяет использовать токи зарядки до 1200 А.
При достижении заданного уровня заряда аккумуляторных батарей зарядка прекращается автоматически.

Система управления предоставляет возможность выбора значений входных и выходных токов и напряжений. В ходе работы осуществляется постоянный контроль этих параметров, а также температуры контактов и кабелей. Все электрические цепи снабжены защитой от короткого замыкания.

БЗС обеспечивает электропитание собственных систем и устройств (охлаждение, освещение и прочие). Она оснащена многочисленными датчиками, которые непрерывно отслеживают её состояние, генерируя сигналы

  • о работе систем и устройств станции;
  • о повреждении изоляции кабелей;
  • о появлении протечек;
  • о возникновении возгораний.

Системы наблюдения и диагностики обеспечивают сбор и архивацию данных о работе БЗС. Программное обеспечение станции включает функцию автоматической подготовки отчётов о количестве и стоимости потреблённой электроэнергии.

Характеристики
Исполнение P, кВт Напряжение Kt,% Тип охлаждения Подключение
Входное Выходное Кабель 12 м БЗК
БЗС-03
UNIENERGY1000		 1000 ~380 В 50 Гц 3φ ＝600… 900 В 60 Кондиционер + 3, с кабелем 7/12 м
1000 ~380 В 50 Гц 3φ ＝600… 900 В 90 Чиллер с выносным кондесатором + 3, с кабелем 7/12 м
БЗС-02
UNIENERGY600		 600 ~380 В 50 Гц 3φ ＝600… 900 В 60 Кондиционер + 2, с кабелем 7/12 м
600 ~380 В 50 Гц 3φ ＝600… 900 В 90 Чиллер с выносным кондесатором + 2, с кабелем 7/12 м
БЗС-01
UNIENERGY300		 300 ~380 В 50 Гц 3φ ＝600… 900 В 60 Кондиционер + 1, с кабелем 7/12 м
300 ~380 В 50 Гц 3φ ＝600…900 В 90 Чиллер с выносным кондесатором + 1, с кабелем 7/12 м
Дополнительно

Конструктивные особенности

БЗС включает:

  • преобразователь,
  • встроенный кондиционер,
  • чиллер (опционально),
  • распределительные щиты,
  • высоковольтные разъёмы,
  • зарядные колонки (опционально),
  • кабели со встроенным охлаждением.
Исполнение UNIENERGY300 UNIENERGY600 UNIENERGY1000
Преобразователь 1 2 3
Кондиционер встроенный встроенный встроенный
Чиллер опционально опционально опционально
ГРЩ 380 + + +
КРЩ ПТ 1000 + + +
РЩСН 220 + + +
Входной трансформатор* опционально опционально опционально
Разъём ЭС-1000 + + +
Разъём CCS опционально опционально опционально
Зарядная колонка опционально 1 шт. опционально 2 шт. опционально 3 шт.
Кабель 12 м 12 м 12 м

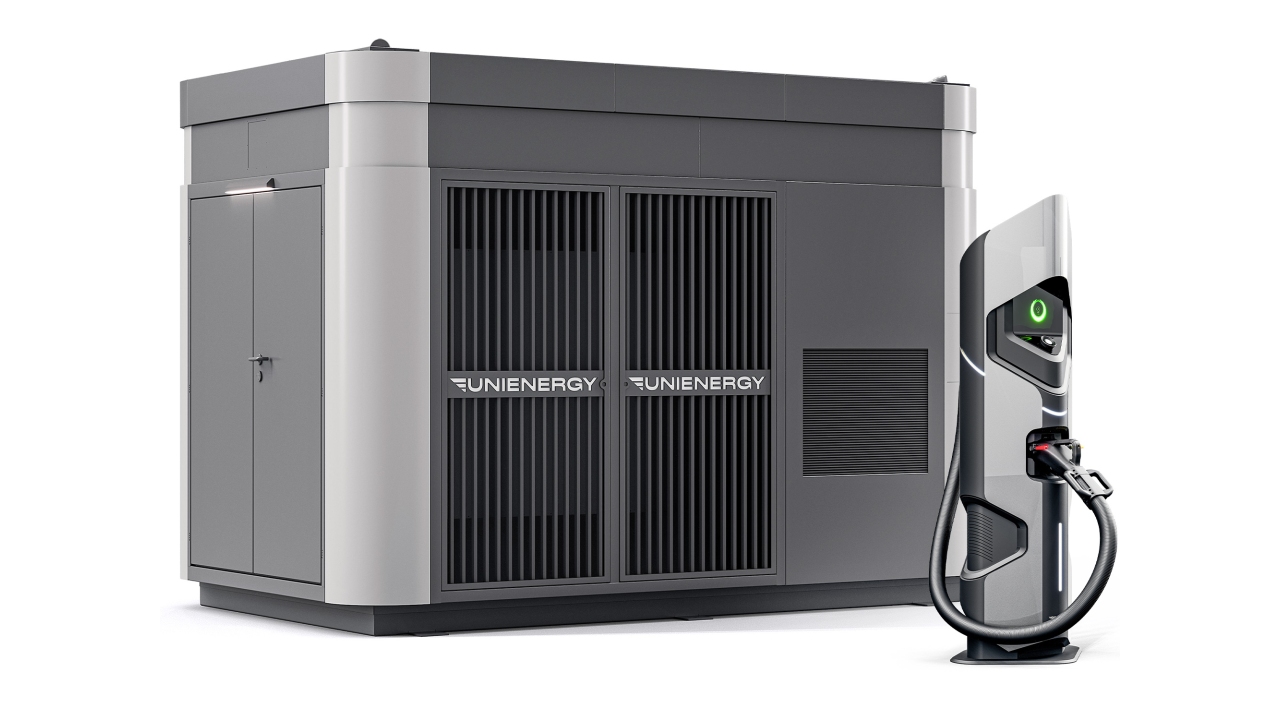

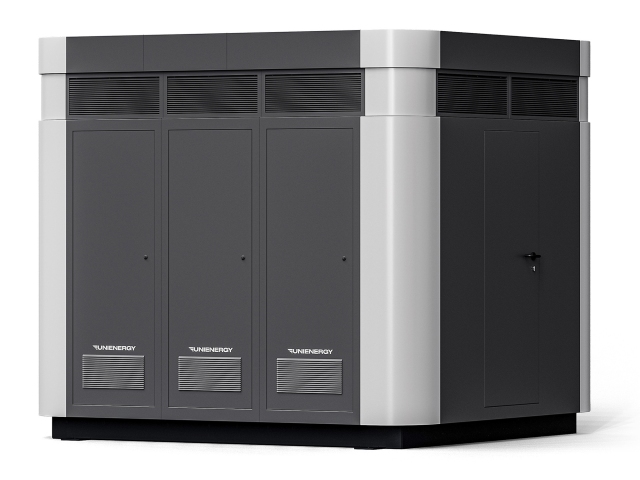

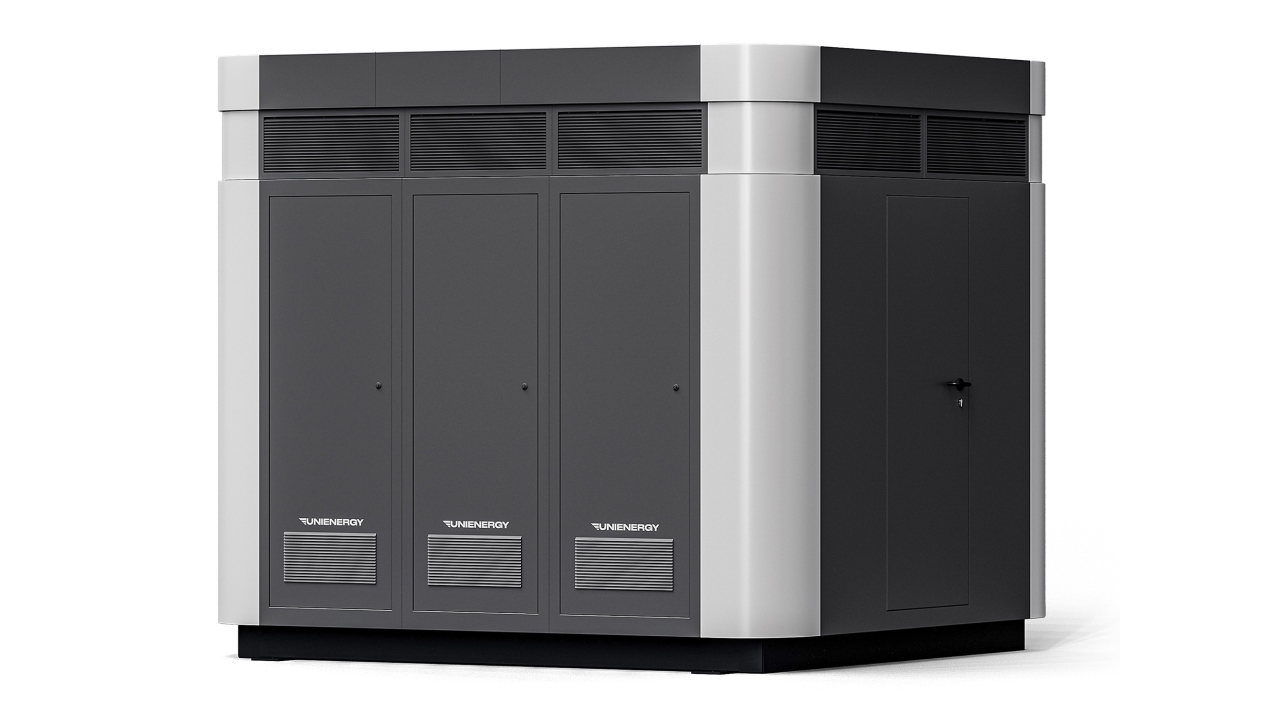

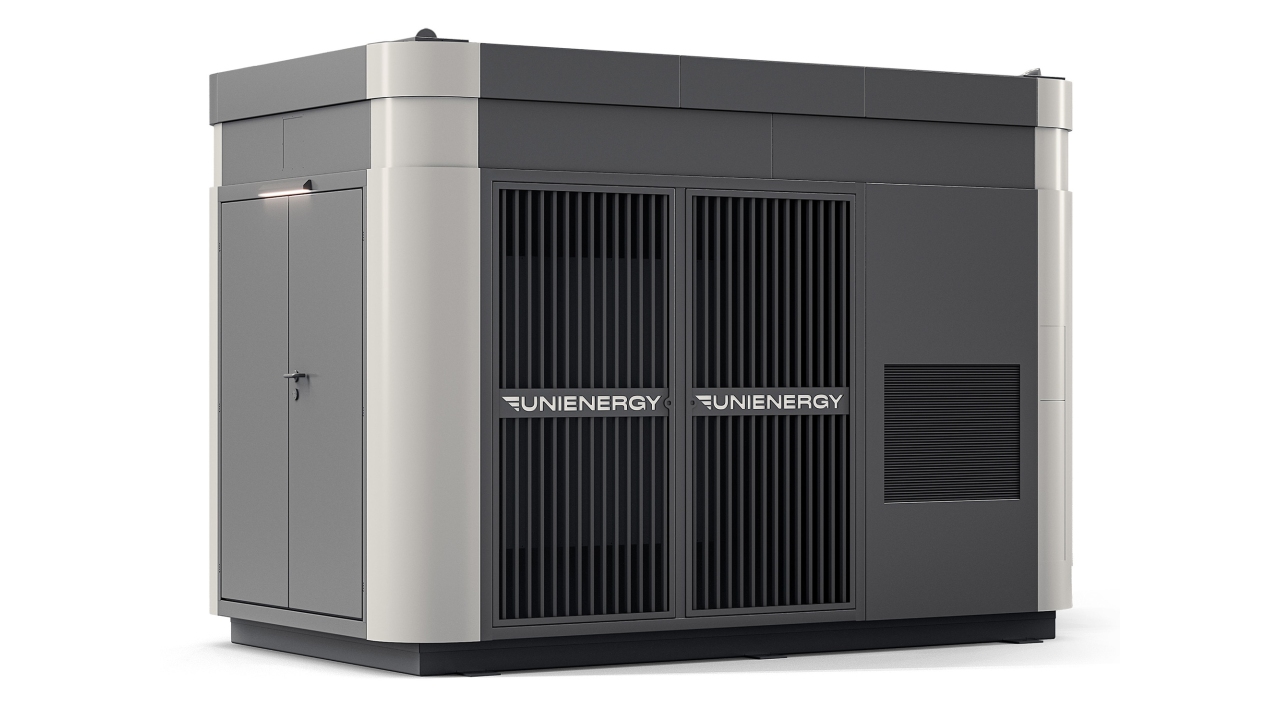

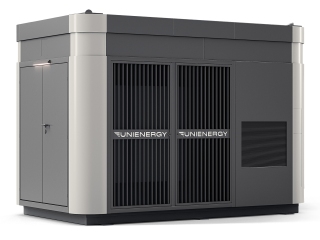

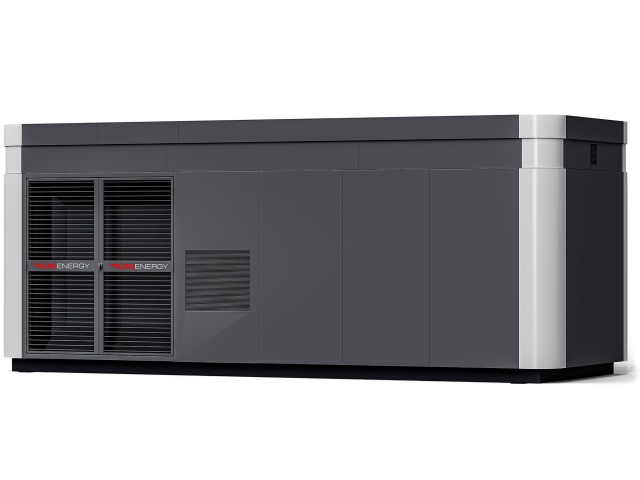

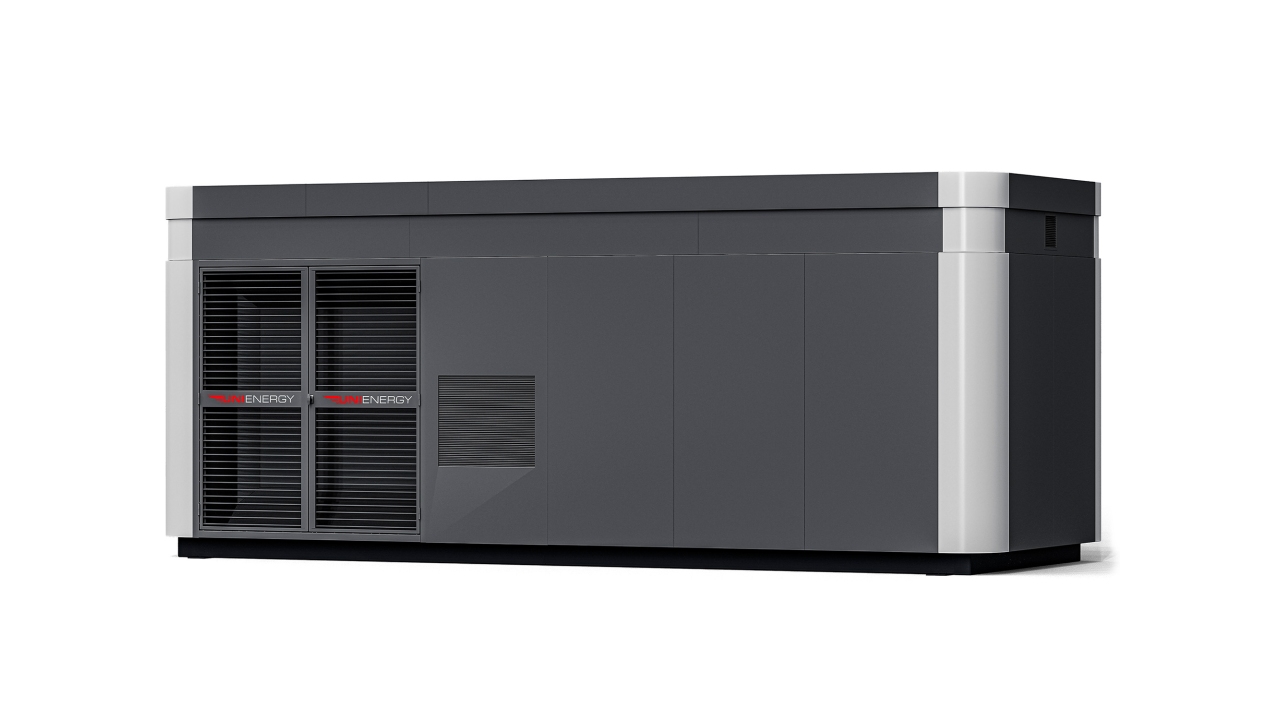

Всё оборудование, кроме зарядных колонок с соответствующими кабелями, располагается в металлическом контейнере с антивандальным покрытием. Контейнер может быть оборудован системой контроля и управления доступом (СКУД), предоставляющей доступ ограниченному числу лиц оперативного персонала для обслуживания и ремонта оборудования станции.

Подключение БЗС к сети электроснабжения осуществляется в соответствии с общими «Правилами технологического присоединения энергопринимающих устройств» и «Правилам устройства электроустановок (ПУЭ)» по четырёх- или пятипроводной линии трехфазного переменного тока напряжением 380 В с изолированной нейтралью.
При невозможности обеспечить заземление с изолированной нейтралью используется заземление типа TN-C с установкой согласующего внешнего трансформатора.
Указанный трансформатор может размещаться как отдельно от остального оборудования станции, так и в одном контейнере увеличенного размера.

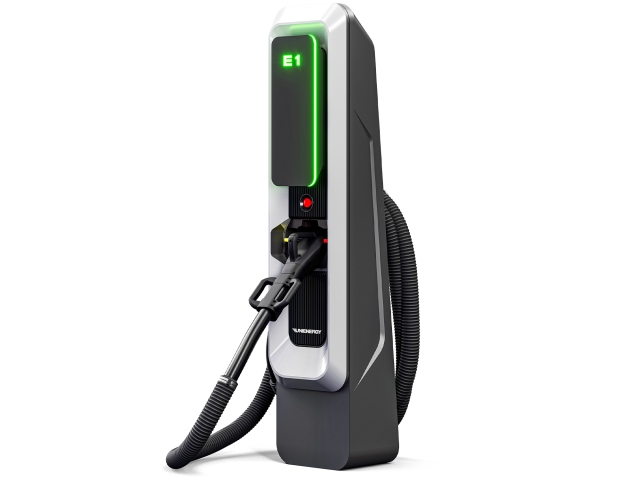

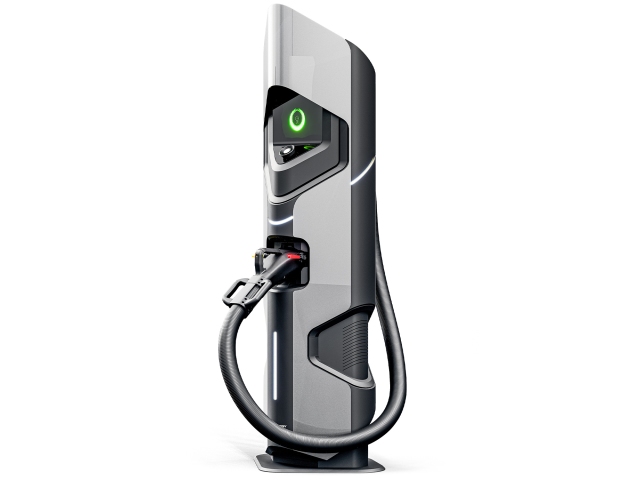

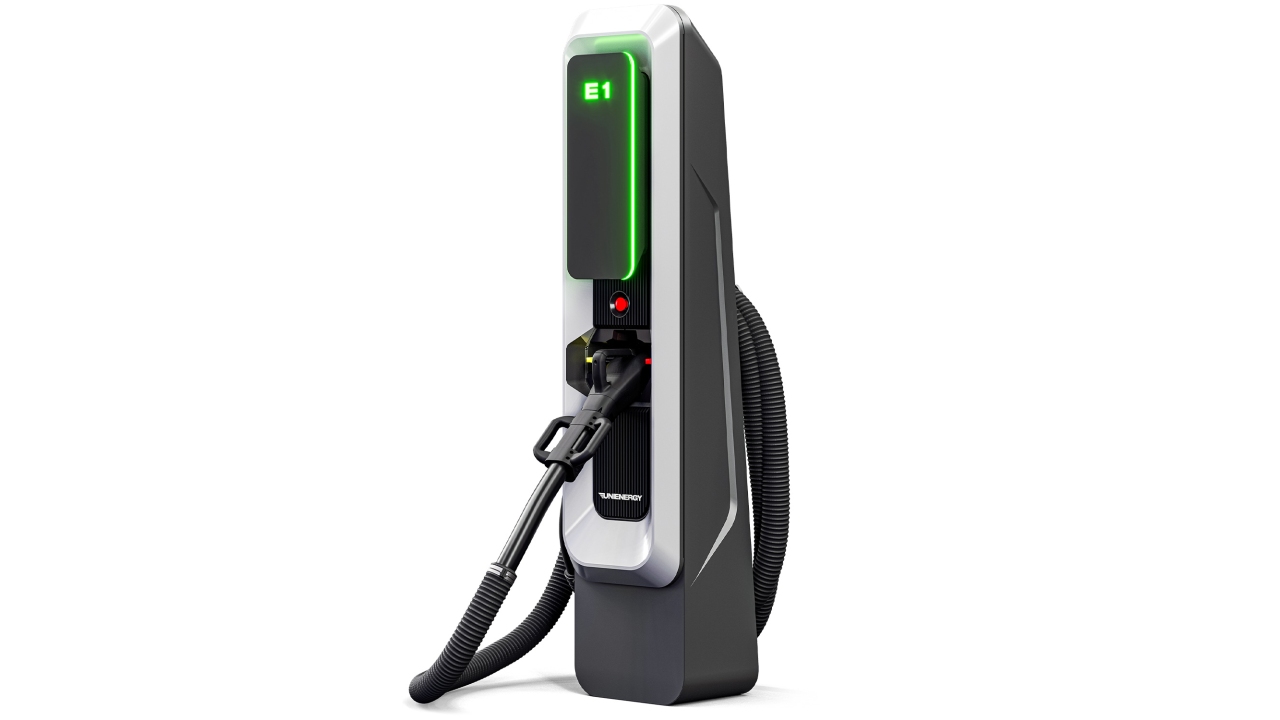

Зарядные колонки

БЗС могут оснащаться зарядными колонками, количество которых варьируется от одной до трёх в зависимости от мощности станции. Наличие колонок способствует повышению удобства, безопасности и скорости обслуживания.

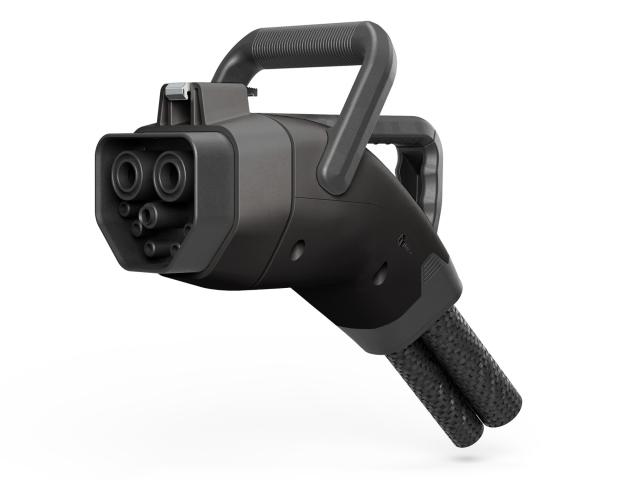

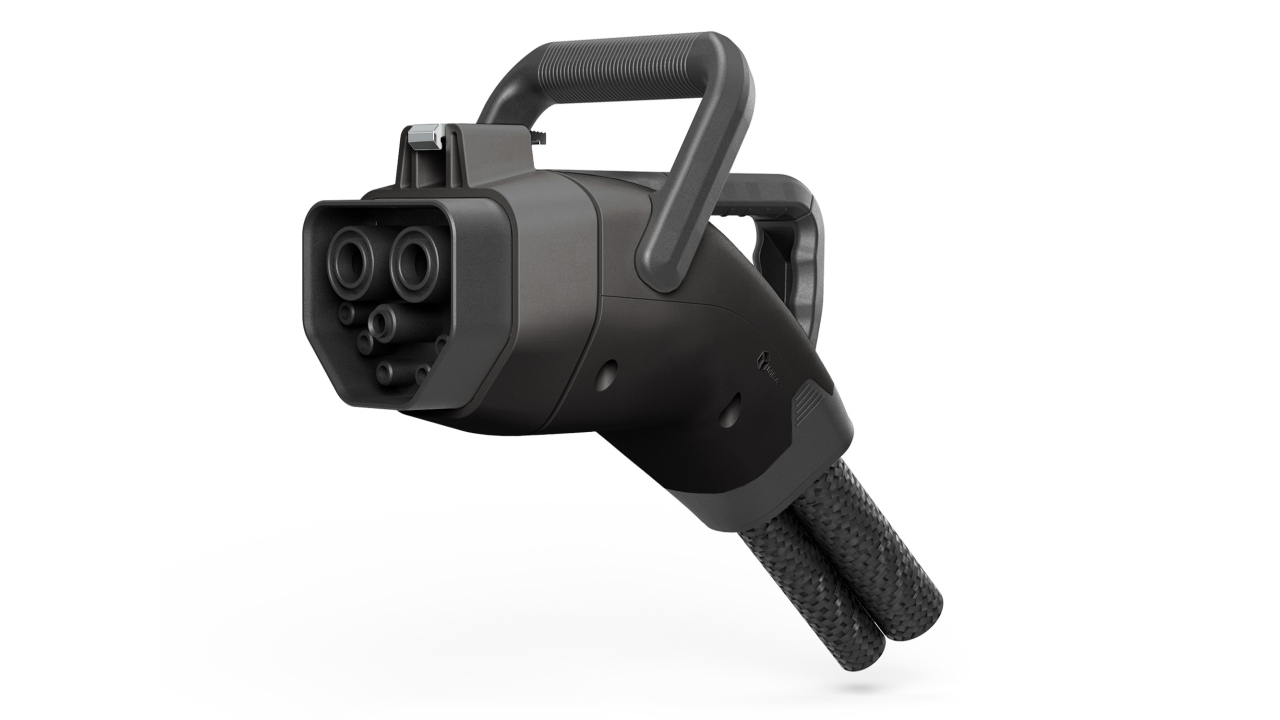

Зарядные разъёмы

БЗС оснащаются зарядными разъёмами пистолетного типа, отличающимися компактностью и малым весом. Они удобны в эксплуатации, не требуют больших физических усилий и пригодны для использования одним человеком.

Каждый разъём располагает не только силовыми контактами, но и информационными — для передачи данных о состоянии накопителя энергии и протекании процесса зарядки. Также разъём снабжён встроенной системой безопасности с возможностью блокировки силовых контактов, а также защитой от протечек, перегрева и воздействий окружающей среды.

Зарядные разъёмы могут оснащаться водяным охлаждением кабелей и силовых контактов. Это позволяет увеличить предельное значение зарядного тока с 700 до 1200 А.
