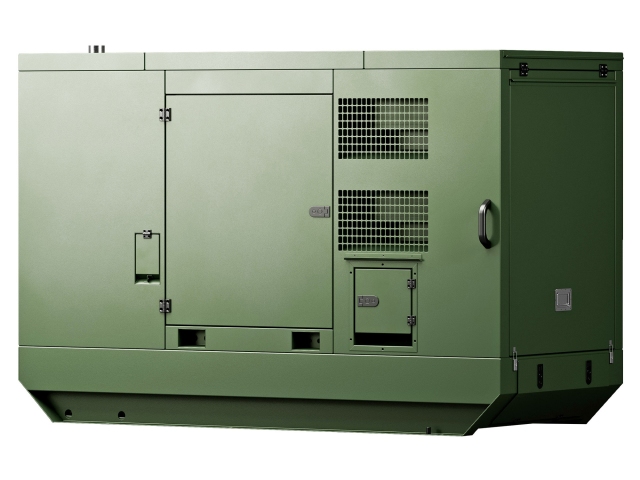

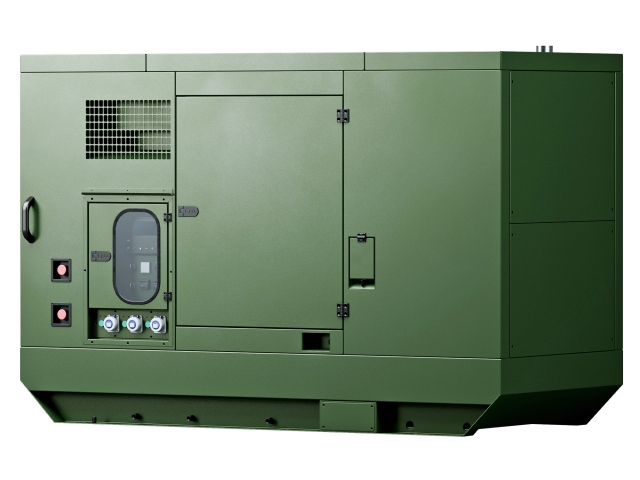

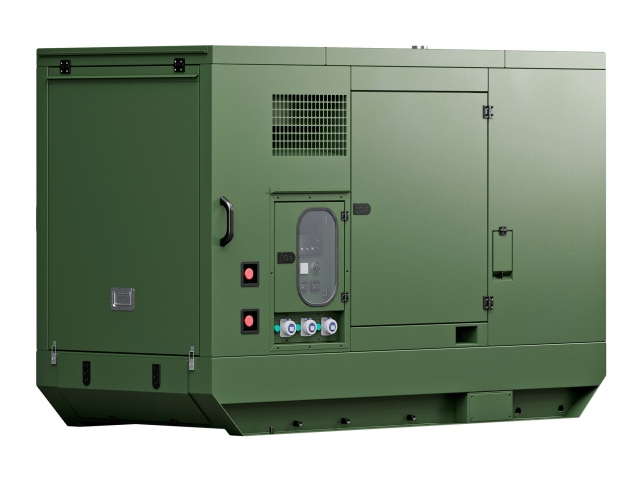

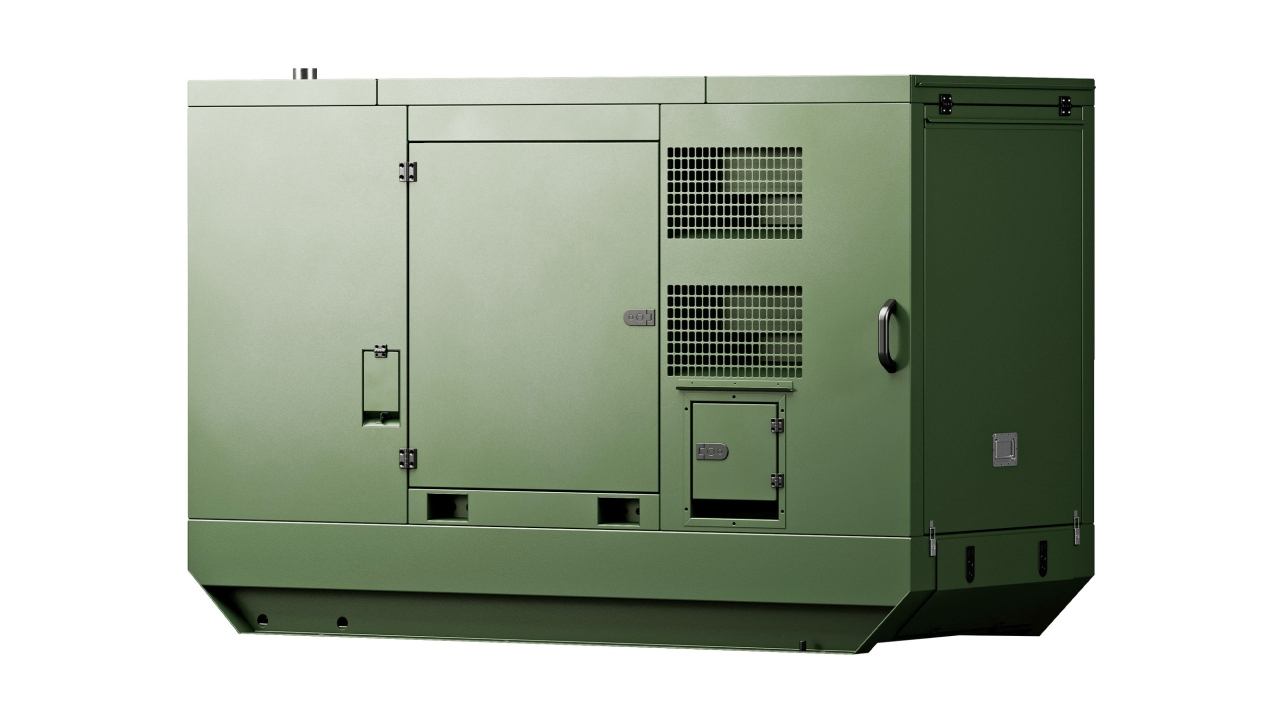

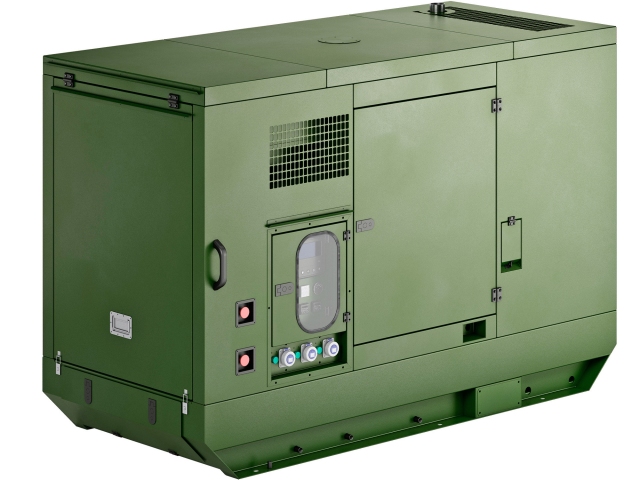

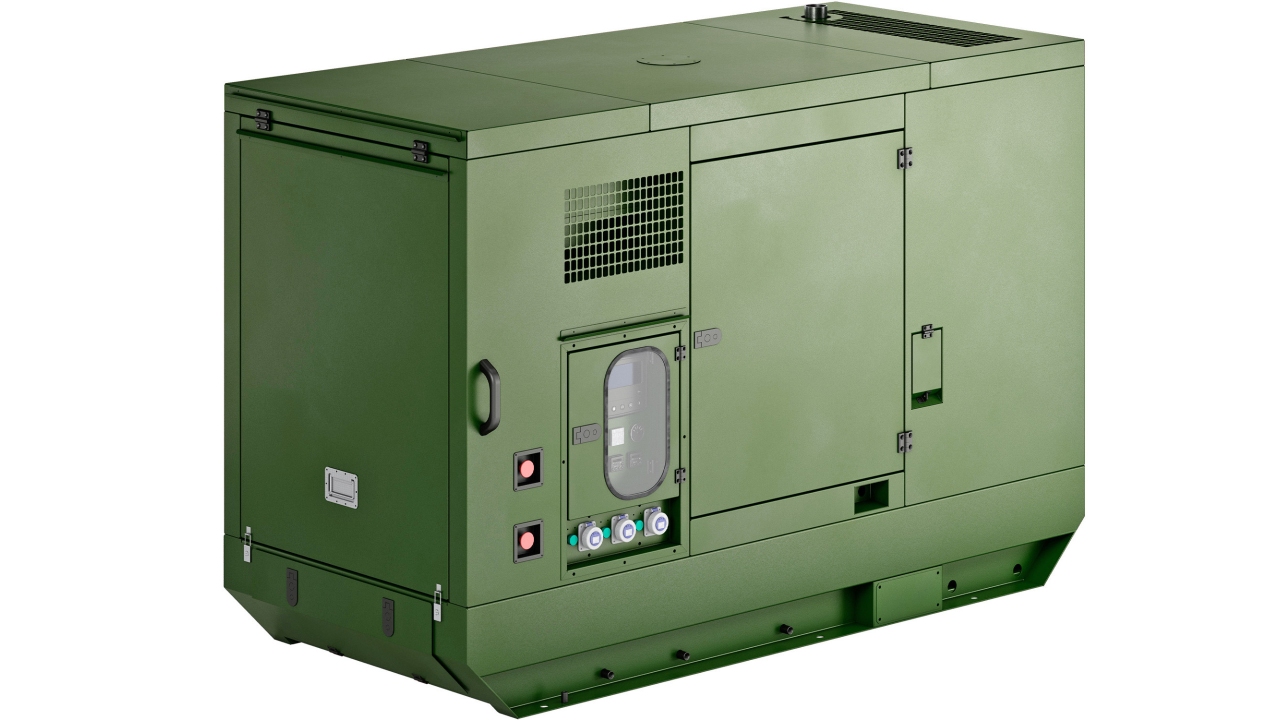

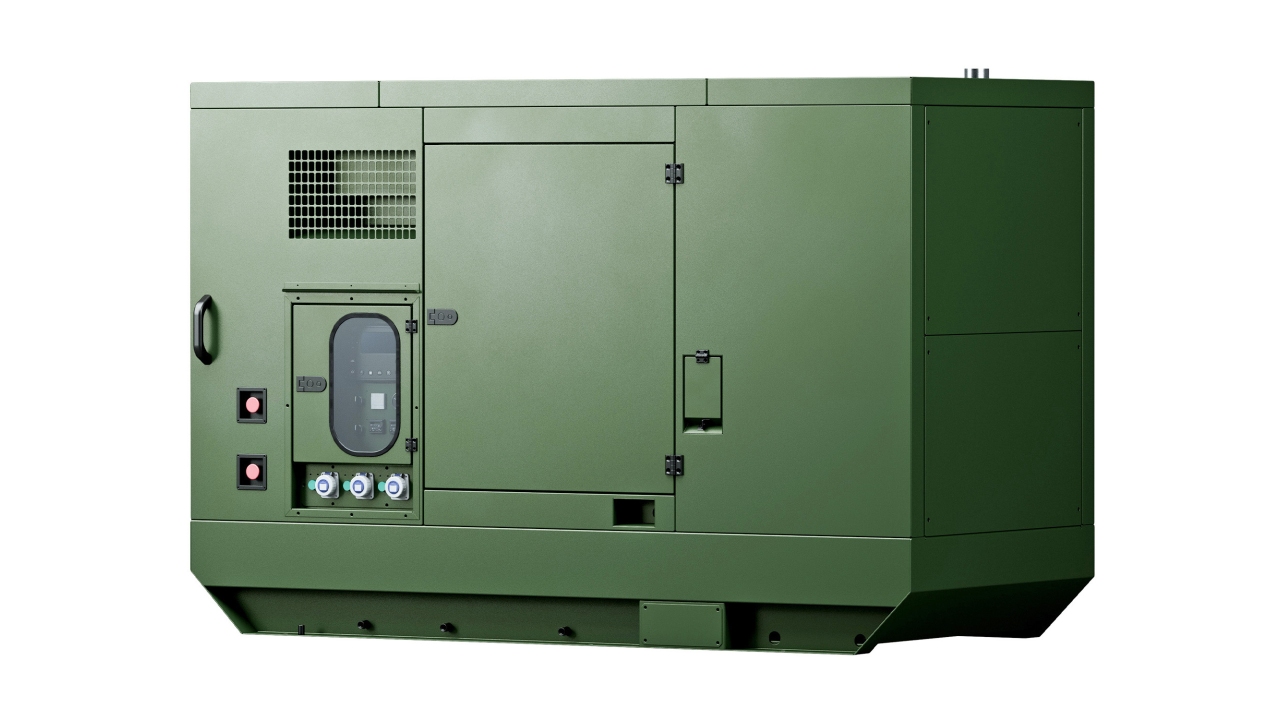

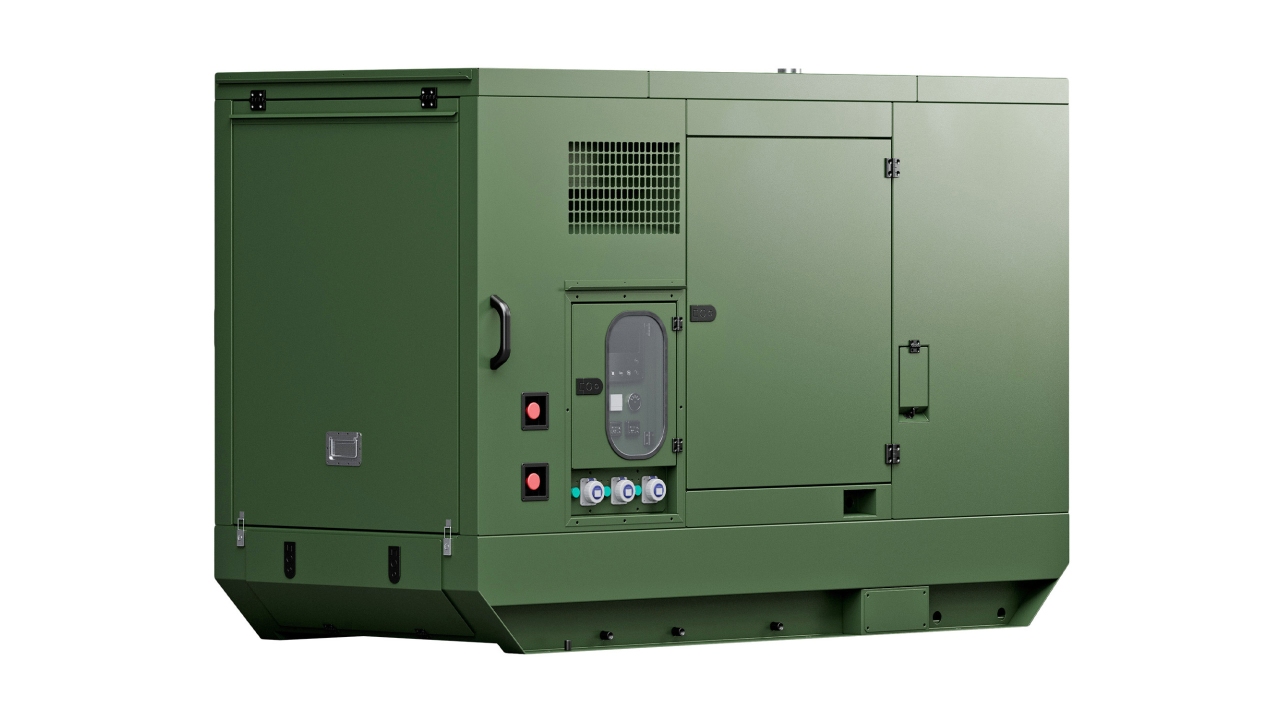

Дизель-генераторы в кожухе

100-600 кВт
Дизель-генераторные установки в защитном кожухе предназначены для организации электроснабжения мощностью от 100 до 600 кВт в условиях, требующих надёжной защиты от непогоды и/или несанкционированного доступа.
ещё
Кожух из стальных панелей с теплоизоляцией и шумоподавлением
Прицеп для перевозки в комплекте
Широкий спектр дополнительных опций
Описание Характеристики Дополнительно
Описание продукта

Дизель-генераторные установки мощностью от 100 до 600 кВт может использоваться как основные и/или резервные источники питания на промышленных объектах и в быту. Основная функция кожуха, также называемого капотом, —  защита генераторной установки от неблагоприятных погодных условий и несанкционированного проникновения внутрь. Кроме того, кожух снижает уровень шума, производимый установкой.

Защитный кожух необходим для бесперебойной работы установки в трудных условиях, характерных для строительных объектов, нефтяных и газовых месторождений, шахт, горнодобывающих предприятий и т.д.

Технические характеристики
  МСА.АД.100-Т400−2РП МСА.АД.200-Т400−2РП МСА.АД.320-Т400−2РП МСА.АД.500-Т400−2РП МСА.АД.640-Т400−2РП
Номинальная мощность, кВт 100 200 320 500 600
Максимальная мощность, кВт 110 220 352 550 704
Расход топлива, л/ч 31,8 63,6 97,5 174 185
Топливный бак, л 320 600 800 1000 1000
Среднее время автономной работы при максимальной нагрузке не менее 8 часов
Максимальная мощность двигателя, кВт 132 259 450 616 715
Модель двигателя Yuchai  YC6B180L-D20  YC6MK350L-D20 YC6MJ540-D30 YC6TD8402-D31 YC6C1070-D31
Модель генератора Engga EG225−100N3 EG280−200N3 EG315−320N3 EG280−500N3 EG355−640N3
Ход поршня, мм 125 145 145 180 210
Диаметр поршня, мм 108 123 131 152 200
Количество цилиндров 6
Турбокомпрессор есть
Рабочий объём двигателя, л  6,87 10,34 11,73 19,6 28.14
Частота вращения двигателя 1500 оборотов в минуту
Коэффициент сжатия 17,5:1 16,8:1 14,1:1 19,6:1 13,5:1
Напряжение, В 400
Род тока переменный трёхфазный
Температура эксплуатации, ⁰С –40…+40
Длина, мм 3300 4000 5140 6000 6000
Ширина, мм 1400 1400 2000 2000 2000
Высота, мм 2200 2300 2400 2400 2400
Масса, кг 2200 3600 6500 7100 8100
Дополнительно

Конструкционные особенности кожухов

Панели кожуха Оцинкованная сталь, 1,5 мм
Открывающиеся элементы Перфорированный профлист, 0,8 мм
Теплоизоляция Базальтовая вата Knauf, 80 мм
Фурнитура (петли, замки, скобы) Термостойкий пластик, чёрный (Испания)

Виброопоры двигателя и генератора — резиновые, в металлизированном корпусе, продлевающем срок службы. По всему периметру дверных и оконных проёмов кожуха используется резиновое уплотнение. Для повышения коррозионной стойкости все панели и крыша кожуха окрашены порошковой краской.

В кожухе имеются отдельные отсеки для аккумуляторных батарей (АКБ) и для подключения силового кабеля. Каждый из них защищён дверцей, запираемой на замок.

Имеется внутреннее освещение агрегатного отсека.

Кожух может быть окрашен в любой корпоративный цвет с нанесением эмблем и логотипов компании-заказчика.

Шумоподавление

Для снижение уровня шума использованы следующие устройства:

  • эффективный глушитель производства НПК «МСА», расположенный в специальном отсеке внутри кожуха;
  • дополнительные кассеты шумоглушения со стороны блок-радиатора (по желанию заказчика может быть установлен двойной комплект);
  • звуковые барьеры, установленные в системе притока воздуха;
  • компенсаторы в системе газовыхлопа.

При работающем дизель-генераторе уровень шума на расстоянии 1 метра от кожуха не превышает 65 Дб.

Топливный бак

Изготовлен из 4-миллиметровой стали. Четырёхточечное болтовое крепление позволяет при необходимости быстро произвести замену бака.

  • Для уменьшения перемещения топлива внутри бака (при эксплуатации ДГУ на шасси) в конструкцию бака внедрены успокоители
  • Для предотвращения деформации в процессе эксплуатации топливный бак помещен в раму ДГУ и имеет равный воздушный зазор от стенок и днища рамы кожуха
  • Для удобства заправки заливная горловина расходного бака выведена наружу на 2 противоположные стороны. Горловина закрывается на ключ

Дополнительные опции

  • Электрический подогреватель масла картера
  • Электрический подогреватель охлаждающей жидкости
  • Автономный предпусковой подогреватель типа Webasto
  • Ручной насос откачки масла из картера двигателя с резиновым шлангом длиной 3 м
  • Встроенный шкаф АВР
  • Электрический/ручной насос для пополнения топливом внутреннего (расходного) бака ДГУ
  • Фильтр-сепаратор (с подогревом/без подогрева) для отделения дизельного топлива от воды
  • Встроенное зарядное устройство АКБ дизельной электростанции, работающее от внешней сети 220/230 В

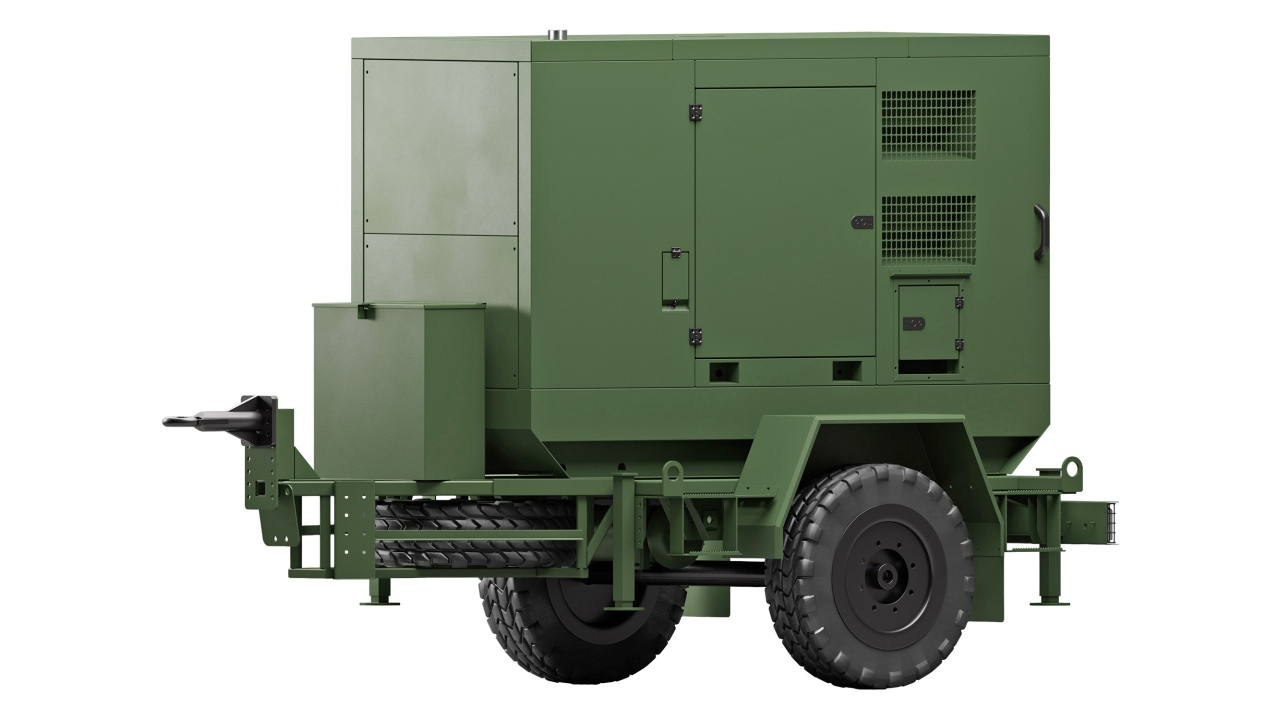

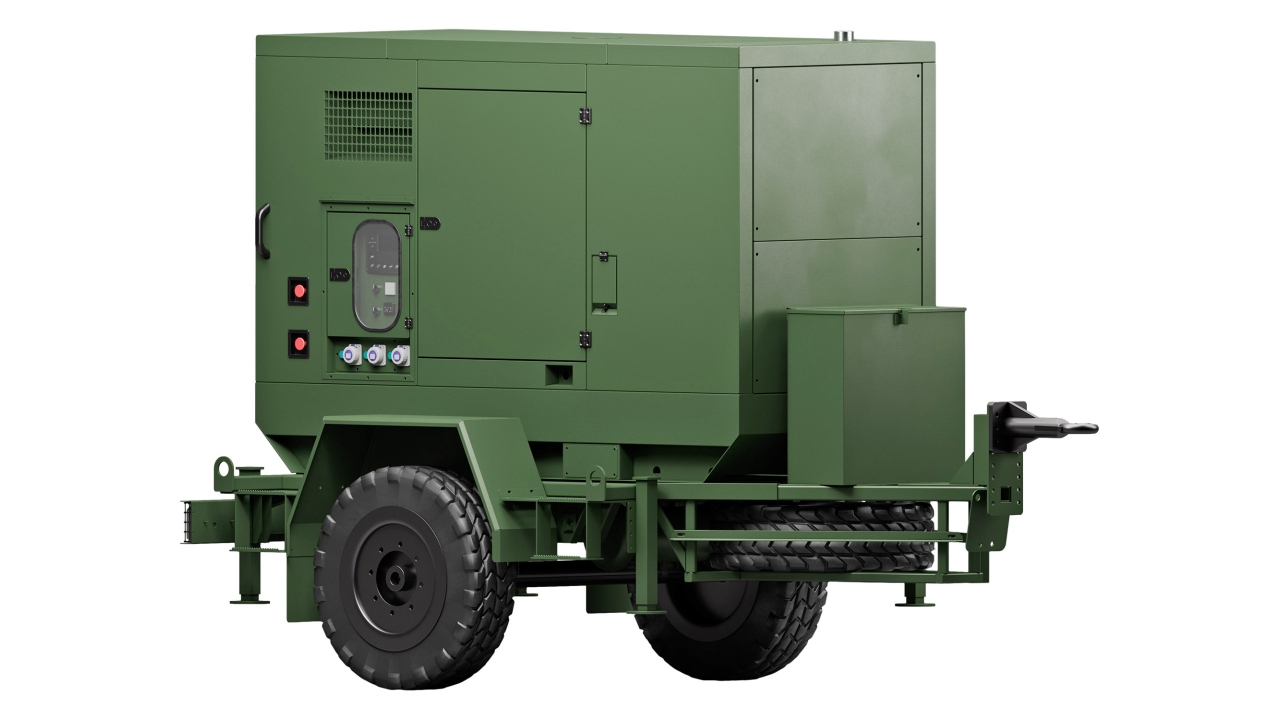

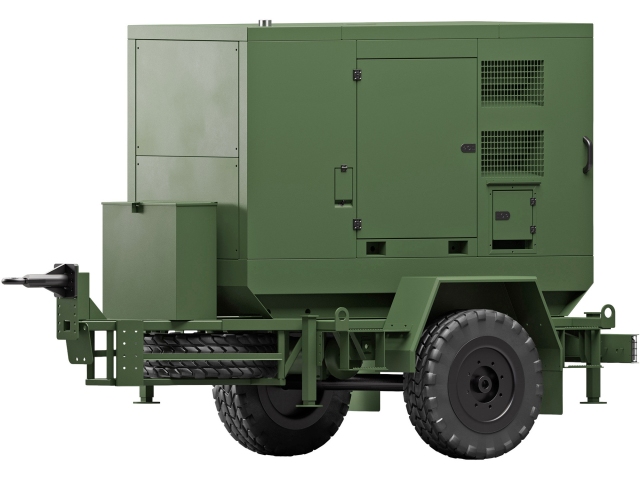

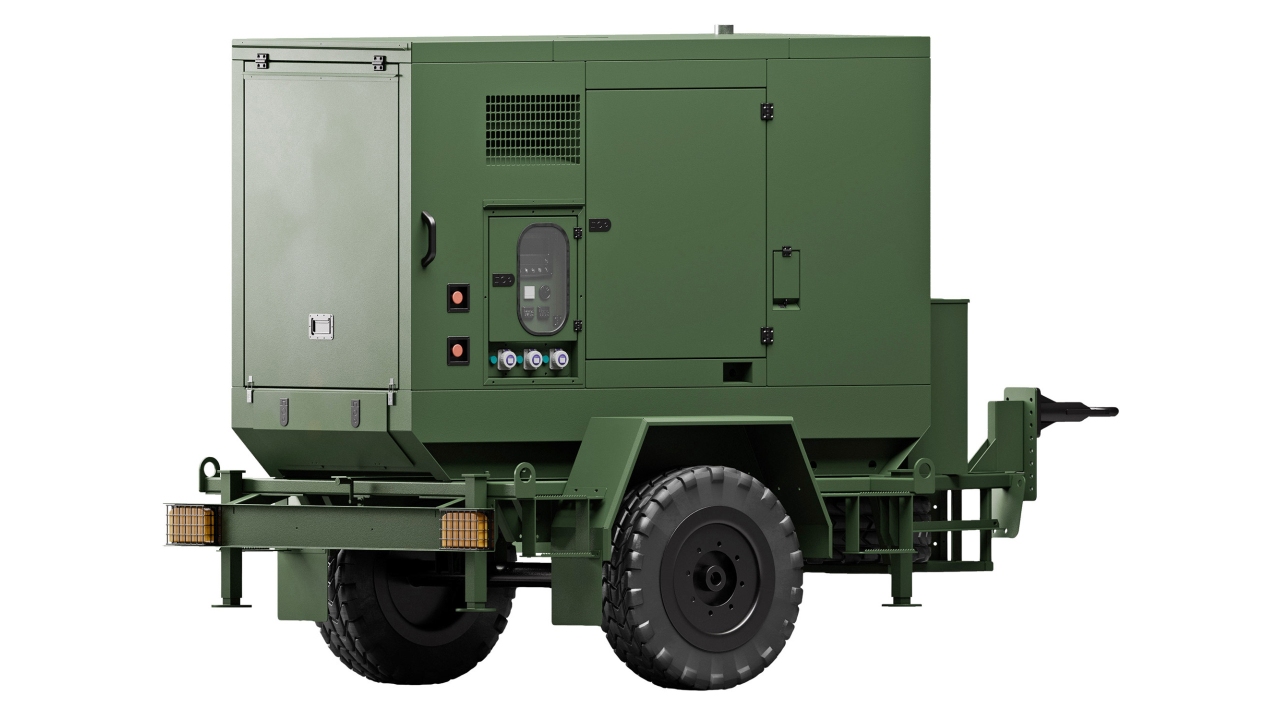

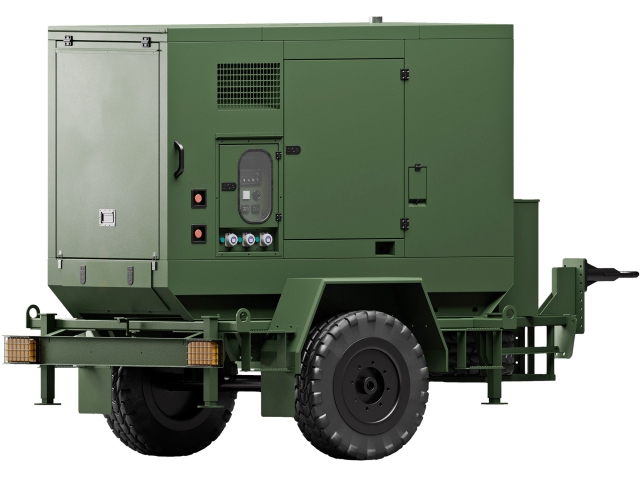

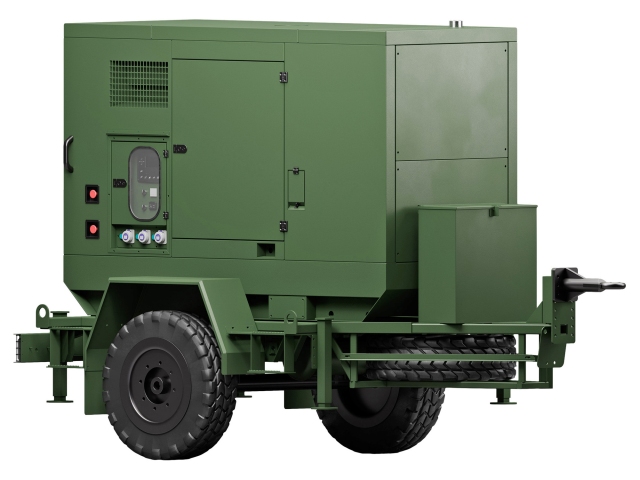

Прицеп для перевозки ДГУ в корпусе

  • Пневматическая тормозная система/тормоз наката + стояночный ручной тормоз
  • Максимальная нагрузка крыльев колёс — 100 кг
  • Место сцепки с транспортным средством регулируется по высоте (для эксплуатации с УАЗ, ГАЗ, ЗИЛ, КАМАЗ, УРАЛ)
  • Сцепная головка — «петля НАТО» (кольцо)
  • Полноразмерное запасное колесо
  • Полный комплект оборудования
  • Покраска в любой корпоративный цвет с нанесением эмблем и логотипов компании-заказчика
  • Оформление ПТС в ГИБДД – 1 комплект

Прицеп пригоден для транспортировки по всем дорогам общего пользования со скоростью не более 80 км/ч.
