Электростанция дизельная мобильная ЭДМ-01 / Дизель-генераторные установки / Энергетические установки

Описание продукта

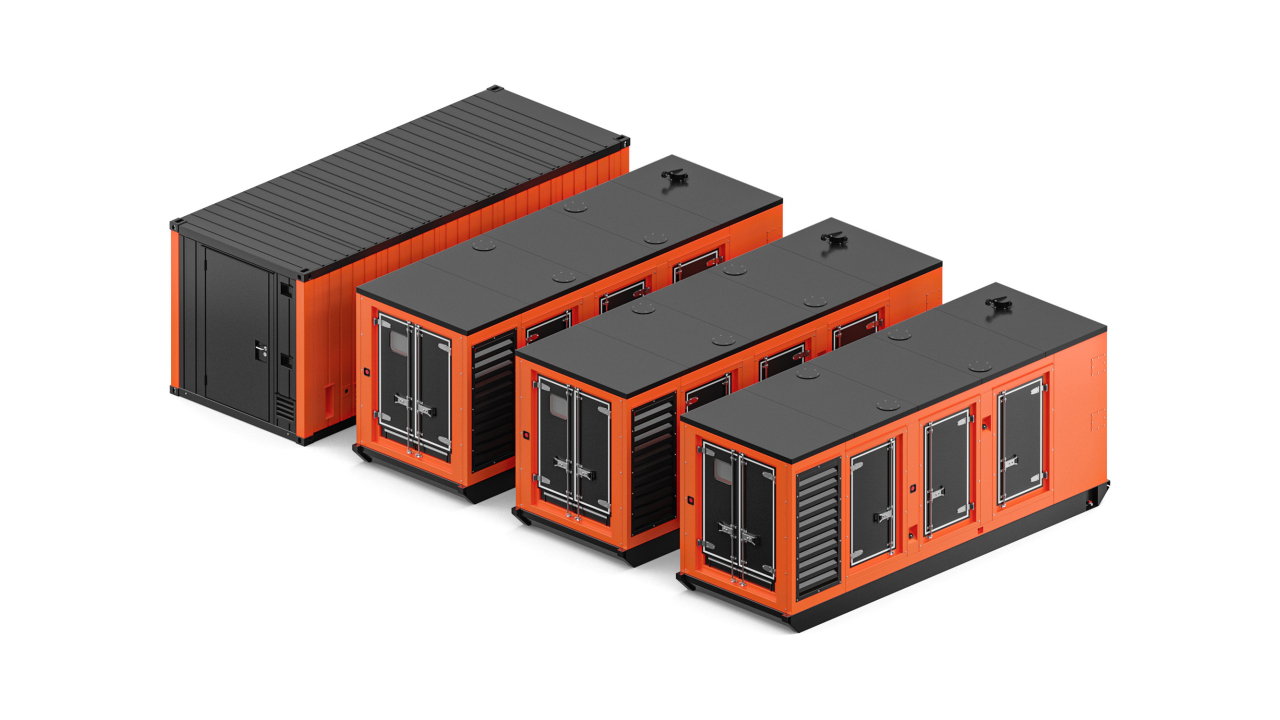

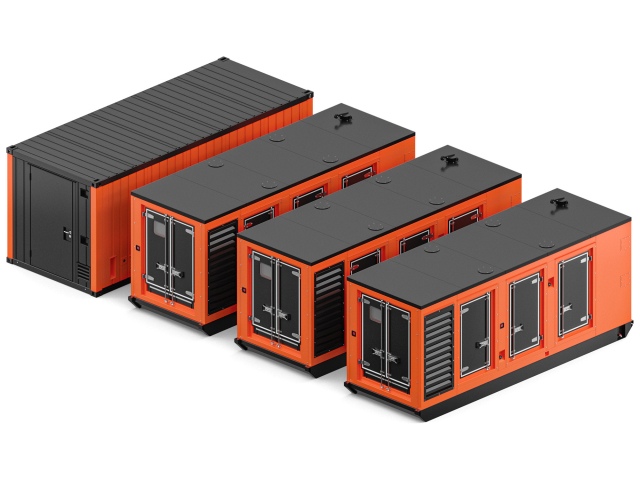

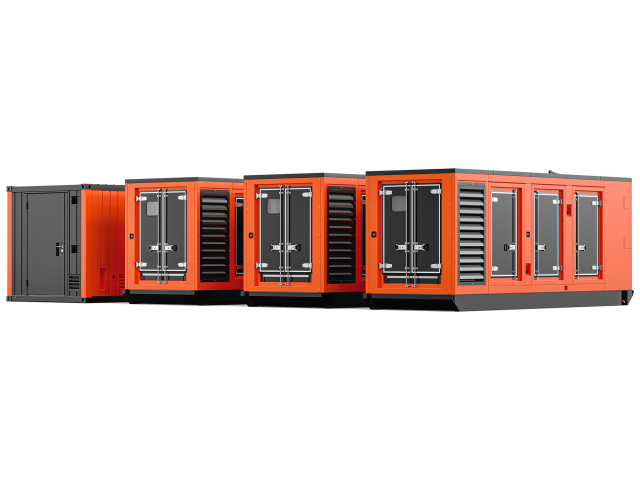

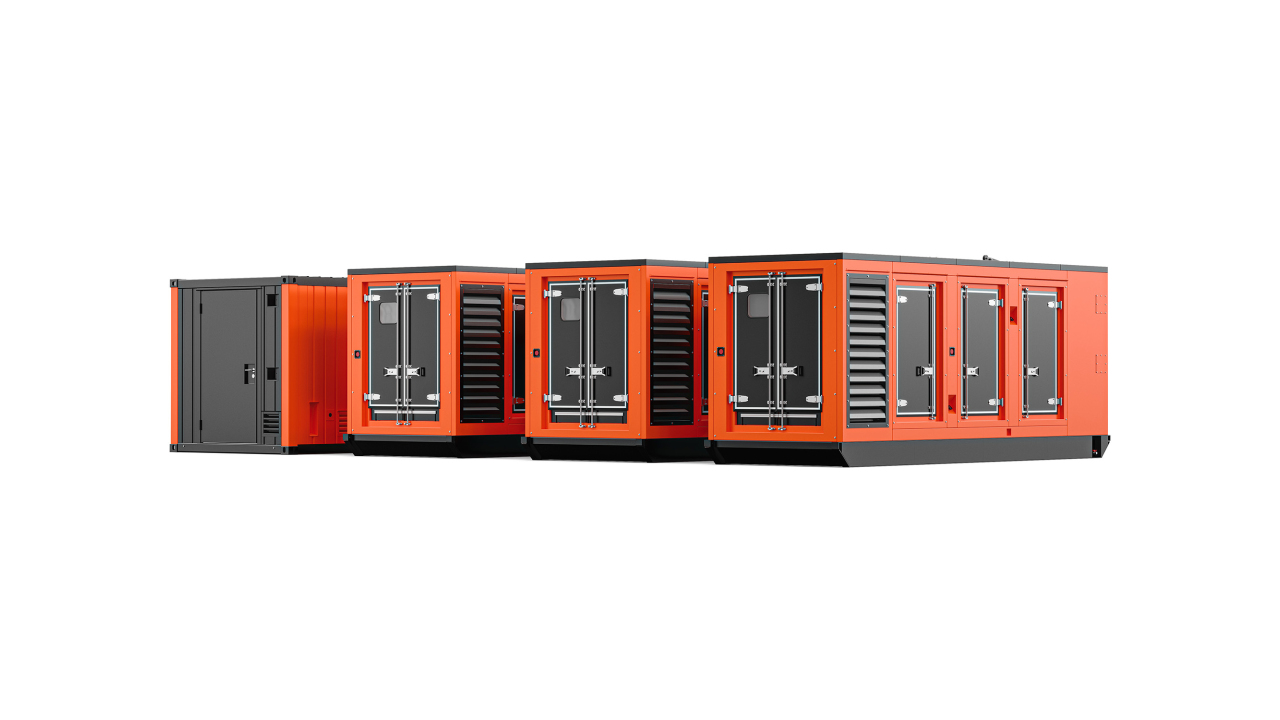

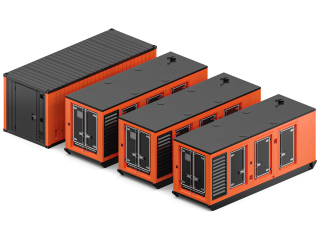

В состав ЭДМ-01 входят

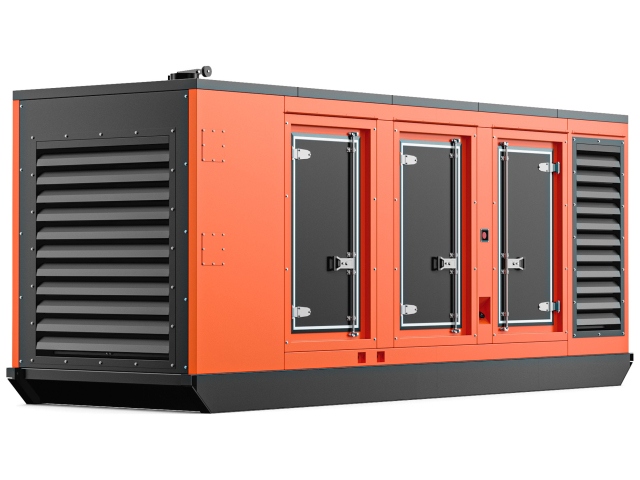

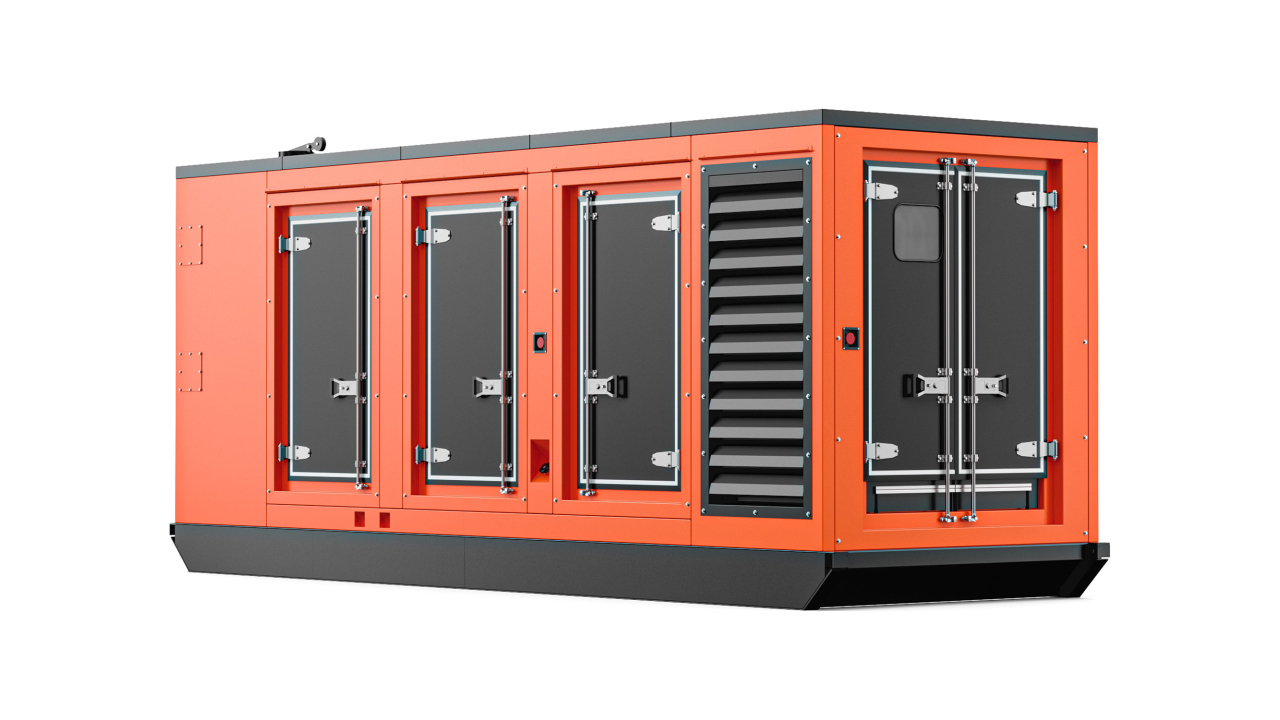

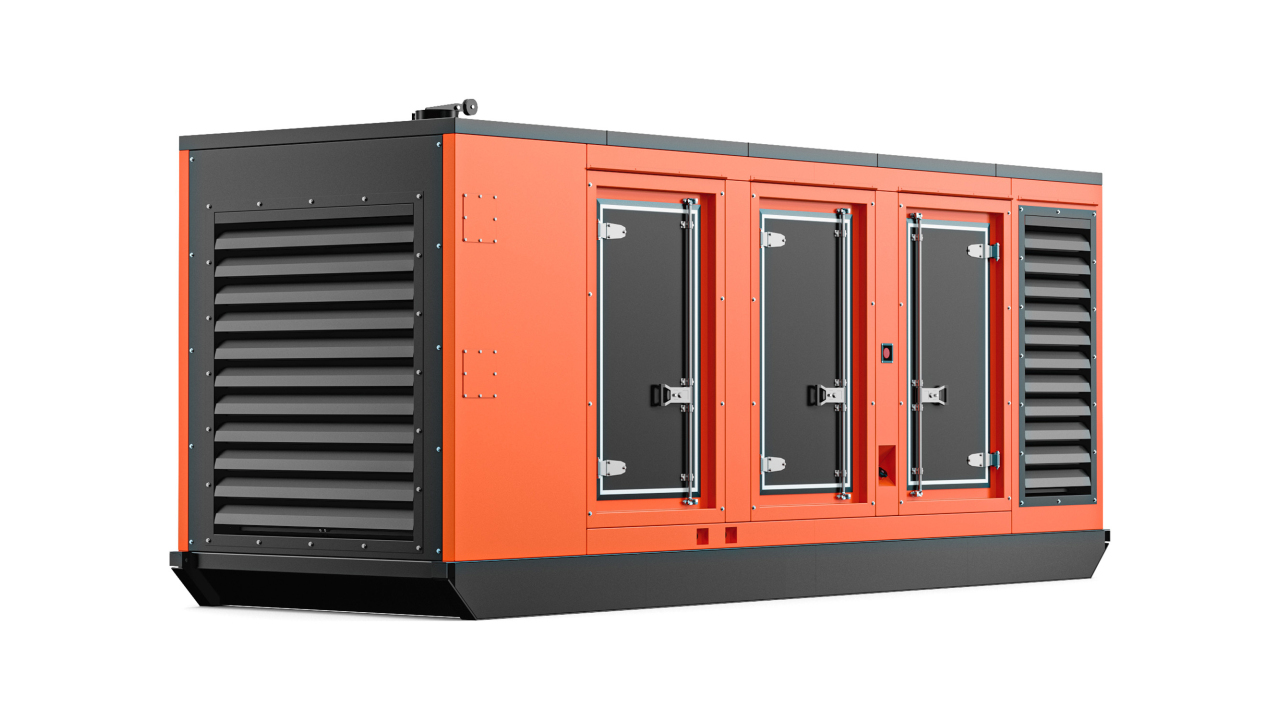

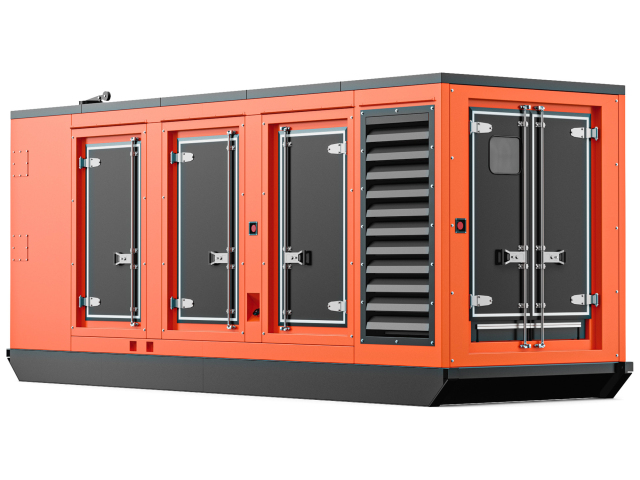

генераторная установка 500 кВт (ГУ-500) – 2 штуки;
генераторная установка 250 кВт (ГУ-250) – 1 штука;

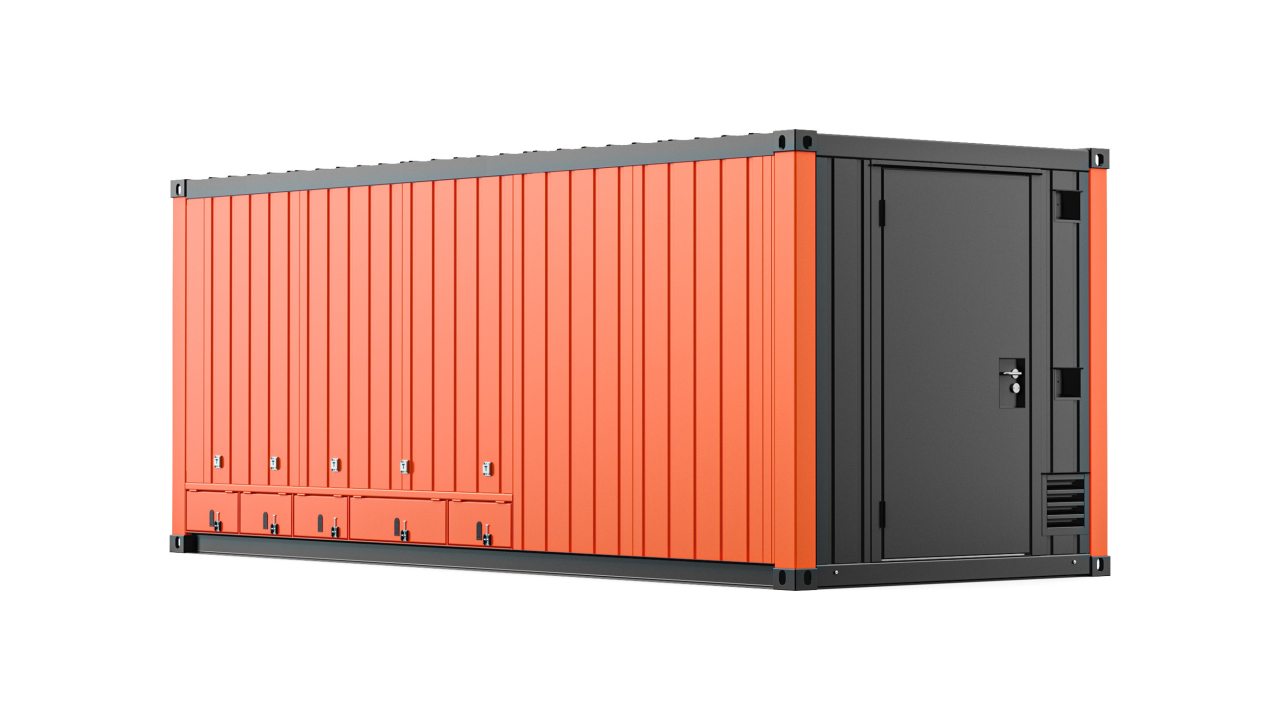

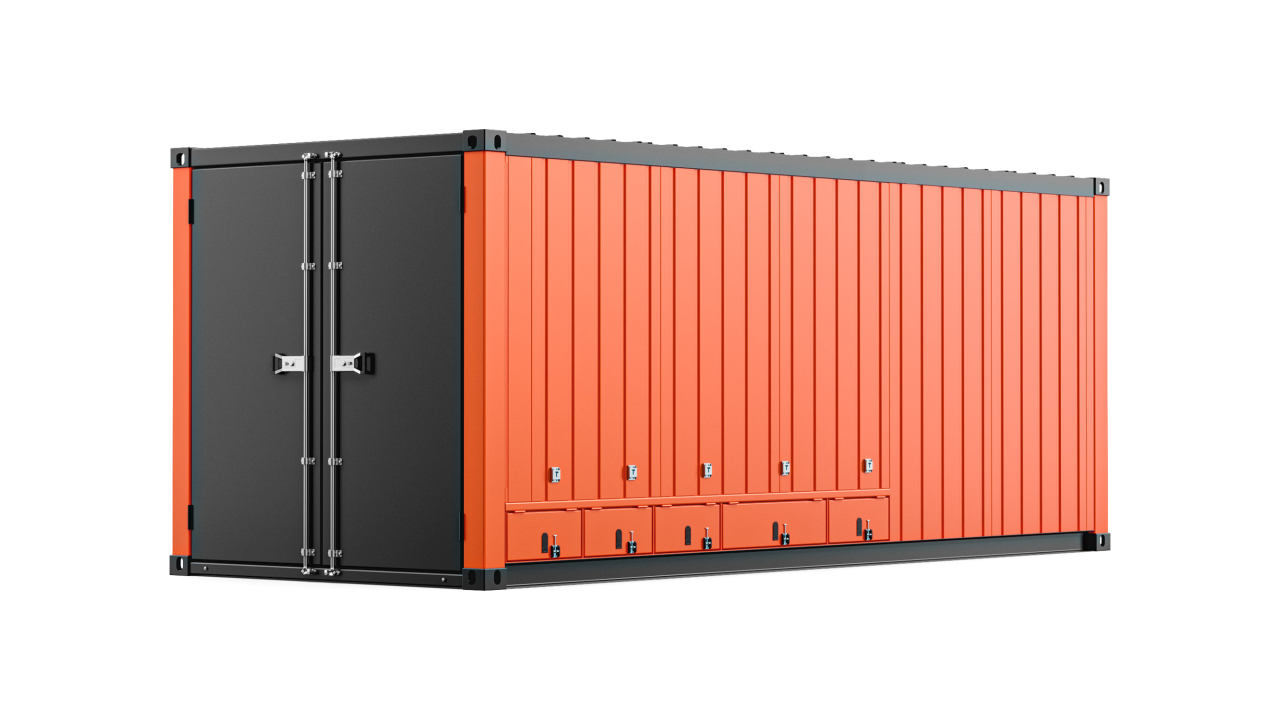

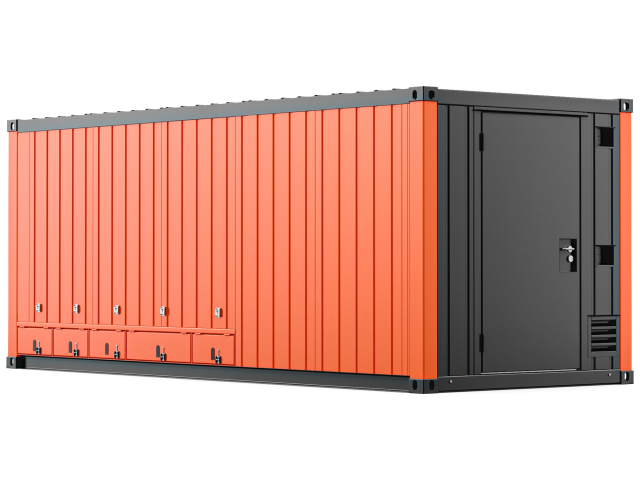

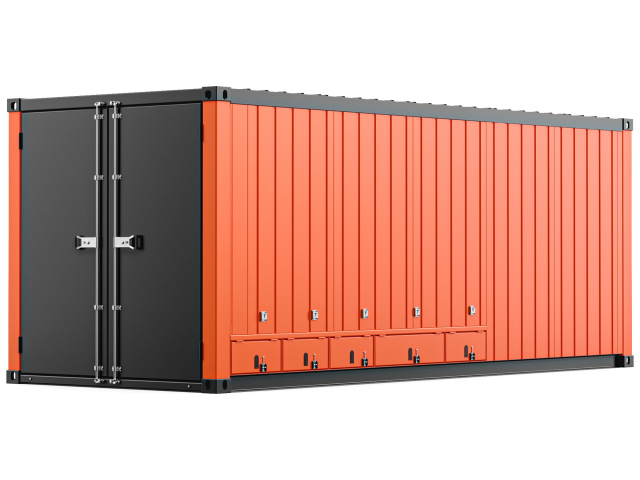

контейнерное низковольтное комплектное устройство (КНКУ) – 1 штука;
комплект кабелей для подключения ГУ-500 и ГУ-250 к КНКУ;
комплект заземления;
комплект запасных частей;
комплект документации.

Генераторные установки ЭДМ-01 могут применяться:

как отдельные источники основного электроснабжения (допускается использование одной установки вне комплекта поставки);
как источники резервного электроснабжения с возможностью параллельной работы.

Подключение потребителей возможно как через контейнерное низковольтное комплектное устройство, так и напрямую от генераторной установки (в одиночном режиме эксплуатации).

Технические характеристики

Параметры	Значения
Номинальная мощность, кВт/кВА	1250 / 1562,5
Расчетное максимальное время работы ЭДМ при перегрузке 10%	не менее 1 часа
Номинальное выходное напряжение трехфазного переменного тока	400 В
Номинальное выходное напряжение однофазного переменного тока	230 В
Номинальная частота тока	50 Гц
Номинальный коэффициент мощности при индуктивной нагрузке	0,8
Количество человек для обслуживания	1
Удельный расход топлива при номинальной нагрузке	не более 200 г/кВт^*час
Время непрерывной работы в номинальном режиме от собственных расходных топливных баков	не менее 8 часов
Нейтраль	Глухозаземлённая
Заземление	TN-C-S
Параллельная работа с сетью	Не допускается
Система запуска	Электростартерная
Контроль системы запуска	1. Автоматический контроль и сигнализация при разрядке батарей 2. Контроль состояния батарей при каждом запуске с выдачей сигнала
Время пуска и приёма 100% нагрузки из прогретого состояния	не более 30 секунд
Мощность потребления для собственных нужд	не более 12 кВт
Электробезопасность	Обеспечивается автоматическим или ручным отключением питания с помощью – защитно-отключающего устройства блоков питания, – комбинацией устройства защиты от сверхтока и защитного отключения, реагирующего на дифференциальный ток
Обеспечиваемое количество последовательных пусков и остановов ГУ в штатном режиме при температуре охлаждающей жидкости от +8°С до +50°С	не менее 6
Площадь развёртывания	250 кв. м
Время готовности ЭДМ к работе после развёртывания на площадке	не более 60 минут

Показатели качества электроэнергии

Стабильность напряжения в установившемся тепловом состоянии при неизменной симметричной нагрузке	± 1,0%
Переходное отклонение напряжения при сбросе 100% и набросе 60% номинальной мощности	± 20% время восстановления – 3 с
Переходное отклонение напряжения при сбросе 100% и набросе 30% номинальной мощности	± 10% время восстановления – 3 с
Стабильность частоты при установившемся тепловом состоянии при неизменной симметричной нагрузке,	± 0,25%
Переходное отклонение частоты при сбросе 100% и набросе 60% номинальной мощности	± 5% время восстановления – 4,5 с

Особенности и преимущества

Каждая ГУ, входящая в состав ЭДМ, укомплектована

устройством автоматического ввода резерва (АВР);
встроенным в раму топливным баком, конструкция которого обеспечивает максимальную автономность при минимальных габаритах (заправка может производиться с любой стороны ГУ, а также через внутреннюю заливную горловину);
комплектом подогревателей, включающим

- автономный дизельный подогреватель охлаждающей жидкости с отдельным топливным баком;
- электрический подогреватель охлаждающей жидкости (питание ~230 В, от внешней сети);
- автономный электрический подогреватель масла (питание ⎓24 В, от аккумуляторной батареи);
- электрический подогреватель топлива в сепараторе и баке (питание ~230 В от внешней сети или инвертора);
- дизельный воздушный отопитель мощностью 4 кВт (⎓24 В);
- электрические воздушные отопители суммарной мощностью 4 кВт (~230 В).
впускными и выпускными утепленными воздушными клапанами с обогревом и электроприводом;
встроенным глушителем-искрогасителем.

В каждой ГУ предусмотрена возможность использования нескольких источников энергии для собственных нужд:

аккумуляторные батареи (АКБ) – 24 В постоянного тока,
бензиновый генератор, расположенный в КНКУ – 230 В переменного тока,
инвертор (от батарей АКБ) – 230 В переменного тока,
КНКУ (через разъём внешнего подключения) – 400 В переменного тока.

Уровень шума, производимого ЭДМ-01, не превышает 90 дБ.

В комплект поставки ЭДМ-01 могут включаться мобильные осветительные мачты, выступающие в роли осветительных постов и источников электроэнергии мощностью 5 кВт каждый.
