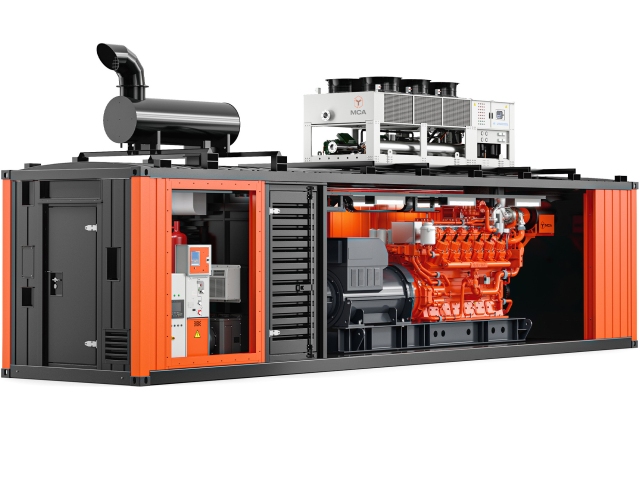

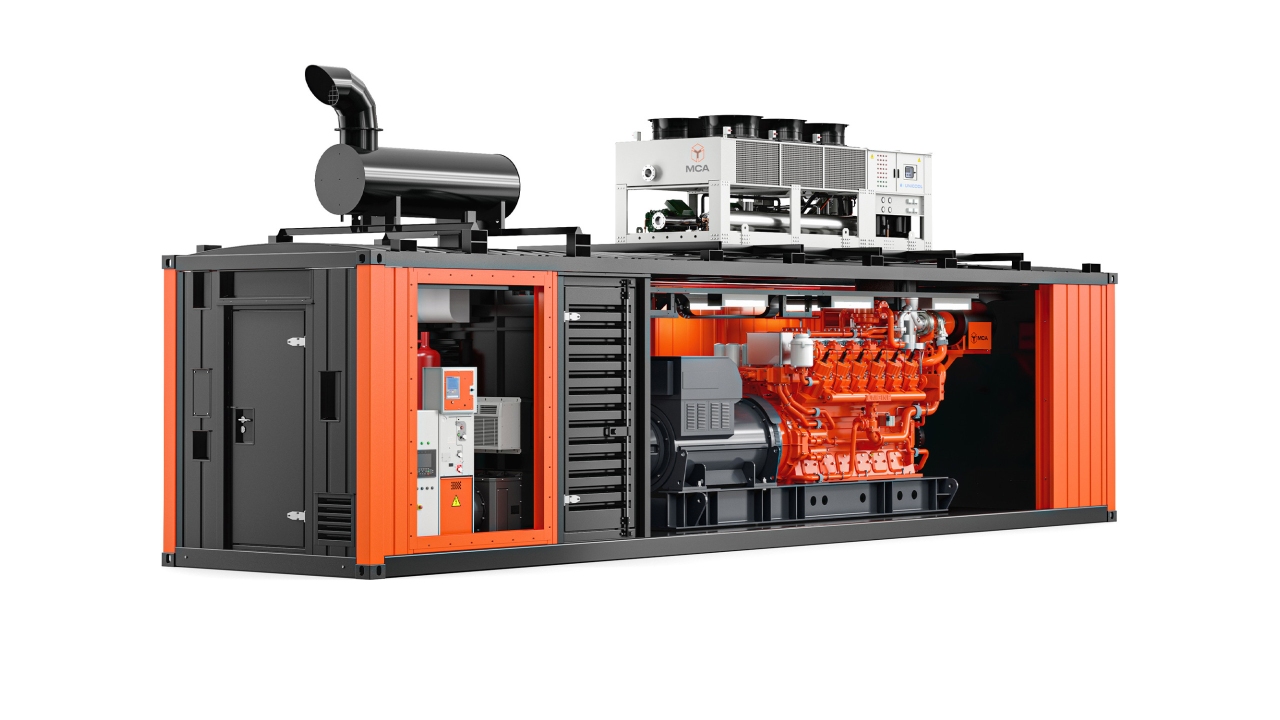

Газопоршневая электростанция в контейнере

1250 кВт
Газопоршневые электростанции в контейнерном исполнении предназначены для быстрой организации электро- и теплоснабжения. Отличаются простотой установки и удобством эксплуатации.
ещё
Стальной контейнер, изолирующий от внешней среды
Полноценная система управления и контроля
Широкий спектр дополнительных опций
Описание Характеристики Дополнительно
Описание продукта

Электростанция включает газопоршневой двигатель с подключённым к нему генератором, распределительные устройства и ряд систем, гарантирующих  качество и бесперебойность работы, таких как

  • система управления и контроля,

  • топливная система,

  • система подачи воздуха,

  • система охлаждения и пр.

Оборудование располагается внутри блок-контейнера, обеспечивающего защиту  от неблагоприятных внешних воздействий и несанкционированного доступа.

Газопоршневые электростанции в контейнерном исполнении нашли широкое применение в качестве основных и/или резервных источников питания. Их популярность обусловлена простотой установки и удобством эксплуатации.

Технические характеристики
Модель газопоршневого генераторного агрегата TGW12V240
Номинальное напряжение, кВ 0,4 (опции — 6,3 и 10,5)
Род тока ~3ф, 50 Гц
Номинальная электрическая мощность, кВА 1250
Отвод тепла водяной рубашкой двигателя, кВт 1856
Отвод тепла выхлопными газами, кВт 875
Средний расход моторного масла, г/кВт*ч 0,35
Расход топлива, кВт (МДж/кВт*час) в зависимости от нагрузки 100% 3 232 (11,1)
75% 2 561 (11,6)
50% 1 848 (12,5)
Назначенный ресурс до капитального ремонта, ч 60 000
Межсервисный интервал, ч 3 000
Назначенный ресурс установки, ч 240 000
Степень автоматизации электростанции по ГОСТ 33105−2014 4 (четвертая)
Габаритные размеры (Д х Ш х В), мм 5680 × 1760 × 2635
Сухая масса: в комплекте поставки, кг 17 500
Температурный режим эксплуатации, ºС от –40 до +55
Габаритные размеры (Д × Ш × В), мм в рабочем положении
без выхлопного рассеивающего устройства /
в транспортном положении без съёмных элементов

12 500 × 2450 × 3896 / 12100×2450 х 2896
Сухая масса, кг 29 900
Дополнительно

Конструкционные особенности и элементы блок-контейнера

Корпус

Несущий каркас изготовлен из стального профиля и обшит металлическими листами. Внешняя обшивка выполнена из оцинкованной профилированной стали толщиной 2 мм, внутренняя — из оцинкованной перфорированной стали толщиной 0,8 мм. Пространство между внешней и внутренней обшивками шириной не менее 150 мм заполнено негорючим теплозвукоизоляционным материалом (Knauf TS 037 Aqustatik).

Окраска корпуса — полиэстеровый порошок, толщина ЛКП не менее 160 мкм.

Элементы

  • Входная дверь, размеры проёма — не менее 1900 × 800 мм

  • Две двухстворчатые технологические двери для обслуживания электростанции

  • Все двери оснащены уплотнениями и антивандальными замками, запирающимися на ключ

  • Пол — рифлёный стальной лист толщиной не менее 4 мм

  • Антикоррозийные защитные покрытия внутренних и наружных поверхностей (соответствуют классу 4 по ГОСТ 9.032)

  • Технологические и монтажные проёмы для установки основного оборудования и топливных резервуаров, а также монтажа дизельного электроагрегата, системы выпуска отработанных газов и системы вентиляции

  • Днище контейнера утеплено минеральной ватой толщиной 180 мм и зашито с двух сторон металлическими листами (снаружи гладкими, изнутри рифлёными)

  • В полу агрегатного отсека оборудован жёлоб со сливными отверстиями, предназначенный для удаления конденсата и разлившихся жидкостей

Топливная система

Блок-контейнер снабжён топливным резервуаром, оснащённым всеми необходимыми трубопроводами и запорной арматурой, а также электрическими датчиками уровня топлива.

Топливный резервуар устанавливается в отдельном помещении блок-контейнера (топливном отсеке) либо в электротехническом отсеке рядом с дизель-генератором. Топливный отсек отделён от остального пространства контейнера сплошной огнестойкой перегородкой из стальных усиленных профилей. Полости перегородки заполнены негорючим теплоизоляционным материалом.

Для удобства обслуживания топливной системы с торцевой стороны блок-контейнера предусмотрены распашные двухстворчатые ворота.

Система климат-контроля

Внутри  контейнера установлены датчики температуры, передающие данные на программируемый контроллер. Контроллер даёт сигнал на открытие/закрытие заслонок выпускных воздушных клапанов в агрегатном и топливном отсеках, а также на включение/выключение электрических конвекторов и тепловентиляторов.

Поддержание заданной температуры производится автоматически либо, при необходимости, вручную.

Вентиляция

На входные и выходные проёмы блок-контейнера установлены воздушные клапаны, которые обеспечивают приток и выброс воздуха, необходимого для работы и охлаждения ДВС и генератора переменного тока. Каждый клапан оснащён приводом с автоматическим и ручным управлением.

Воздушные клапаны открываются при запуске электростанции и закрываются при её остановке. Это позволяет избежать охлаждения рабочего помещения и препятствует попаданию в клапаны посторонних предметов. Также для защиты воздушных клапанов используются жалюзи и специальные сетки с размером ячейки не более 10 х 15 мм.

Поддержание температуры

Если температура внутри контейнера опускается ниже заданного предела, автоматически запускаются электрические конвекторы и тепловые обогревающие вентиляторы. Если температура становится недопустимо высокой, включается вытяжной вентилятор.

Система шумопоглощения

Внутренняя обшивка контейнера выполнена из базальтовых панелей, обработанных термостойкими смолами высокой плотности и защищённых стеклотканью. Панели огнестойки и не деформируются с течением времени. С внутренней стороны панели закрыты перфорированным профлистом.

Для повышения шумопоглощения со стороны радиатора ДВС устанавливаются вертикальные кассеты шумоглушения с наполнителем из базальтовой ваты. Количество кассет зависит от размеров проёма вытяжной вентиляции и габаритов радиатора. Для лучшего сохранения кассет от воздействия погодных и атмосферных факторов кассеты помещены внутрь блок-контейнера. Снаружи кассеты защищены специальными ребристыми козырьками латеритного-наклонного типа.

Система пожарной безопасности

  • Первичные средства пожаротушения (огнетушители по ГОСТ Р 51057)

  • Автоматическая система пожаротушения аэрозольного типа (в обоих отсеках блок-контейнерного модуля)

  • Световая и звуковая сигнализация на входах и выходах из контейнера

Система выпуска отработавших газов

  • Компенсаторы тепловых расширений выпускного тракта

  • Газоход

  • Низкошумные глушители с креплениями

  • Выхлопная труба размещается на крыше контейнера с использованием конструкции, обеспечивающей воздушный зазор между трубой и крышей

Освещение

  • Рабочее освещение (питание от щита собственных нужд, 230 В)

  • Аварийное освещение (питание от собственного источника питания, 12 В)

Шкаф управления и силовой распределительный щит

Шкаф управления и щит собственных нужд совмещены и расположены в одном шкафу в непосредственной близости от самой ДГУ. Шкаф изготовлен из стали и покрыт порошковой краской, степень защиты — не ниже IP54.

Шкаф разделён на 2 отсека. Верхний отсек питает управляющую части установки и собственные нужды. Нижний силовой отсек содержит автоматический выключатель генератора, который подключает/отключает нагрузку.

Панель управления (контроллер) вынесена на дверцу шкафа. Степень автоматизации — II. Есть возможность подключения внешнего кабеля для контроля основных параметров.

Щит собственных нужд (ЩСН)

ЩСН обеспечивает питание и управление вспомогательными агрегатами электростанции. В его состав входят автоматические выключатели защиты цепей собственных нужд, зарядное устройство, контакторы и реле систем вспомогательной автоматики, розетки для подключения электрооборудования. На лицевой панели щита установлены светодиоды, сигнализирующие о работе вспомогательных систем модуля.

Функционал щита:

  • приём электропитания по двум входящим линиям с функцией АВР

  • поддержание дизель-генераторной установки в состоянии готовности к пуску

  • электропитание, ручное и автоматическое управление электродвигателем насоса подкачки топлива в расходный топливный бак и электромагнитного клапана

  • электропитание и ручное управление освещением

  • электропитание и управление открытием и закрытием воздушных клапанов в автоматическом и ручном режимах

  • электропитание автоматического устройства подзарядки аккумуляторных батарей электростанции

  • электропитание и управление отоплением в автоматическом и ручном режимах

  • электропитание автоматической системы пожаротушения и охранной сигнализации
