РПК-128 / ERP-128
Расширитель портов компьютера


- Описание
- Характеристики
- Файлы
- Техподдержка

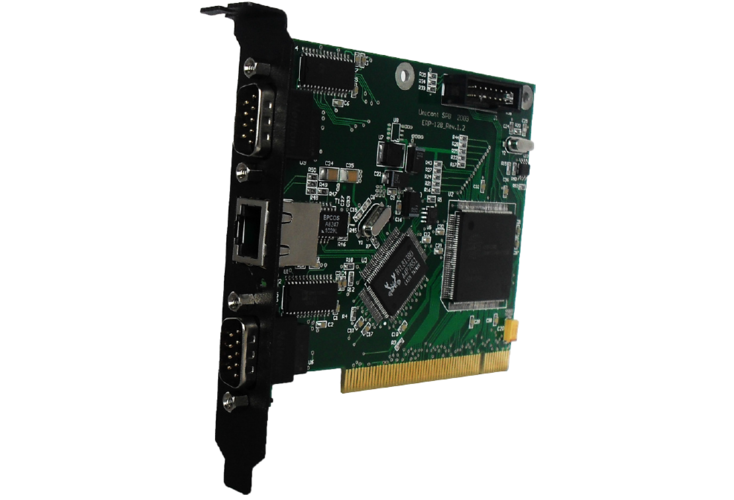

Расширитель портов ERP-128 предназначен для увеличения числа портов компьютера типа COM (RS232, RS422) и Ethernet через шину PCI. (Плата не предназначена для самостоятельного использования, используется только в составе с компьютером).
- Габаритные и установочные размеры
- Функциональная схема
- Схема подключения
Общие характеристики | ||
ERP-128 | ERP-128-6R4 | |
Габаритные размеры | 135x120x20 мм | 186x50x35 мм |
Температура хранения | -60…+70 °С | |
Рабочая температура | -20…+55 °С | |
Масса | 0,095 кг | 0,11 кг |
Рабочие характеристики | ||
Напряжение питания | 5 В (с разъема PCI материнской платы компьютера) | 5 В и 12 В |
Количество выходных портов | 2xCOM-порта (интерфейс RS-232) 1xLAN порт (100 Мбит/сек) |
6xCOM-портов (интерфейс RS-422) Разъем для подключения кнопки дистанционного управления |
Защита портов | от короткого замыкания | гальваноразвязка |
