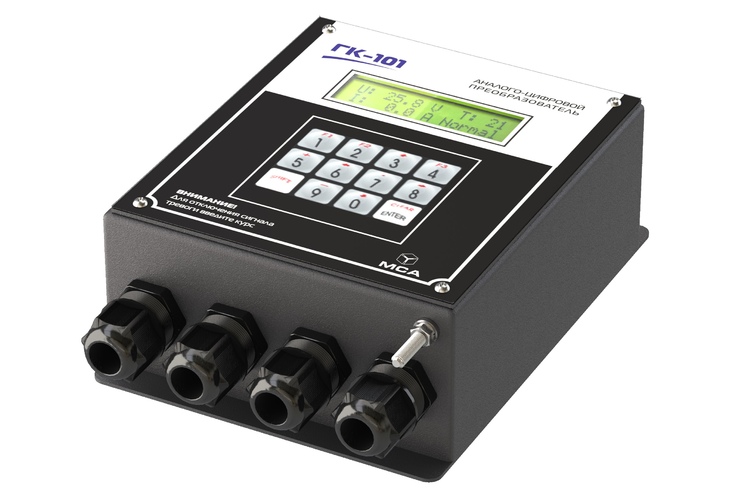

ГК-101 / ADPC-101

Гироконвертер / Аналого-цифровой преобразователь

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка
Аналого-цифровой преобразователь ADPC-101 (Гироконвертор ГК-101) предназначен для аналого-цифрового преобразования сигналов устаревшего типа от гирокомпаса и лага в формат NMEA 0183 и передачи этих данных соответствующему навигационному оборудованию.
  • Функциональная схема
Параметр Значение
Питание
Напряжение на входе с гальванической развязкой, В постоянный ток 9,6…36,0
Потребляемая мощность, Вт 3
Входные сигналы гирокомпаса
Напряжение, В 350, не более
Соотношение между поворотом судна и поворотом сельсина 360:1; 240:1; 180:1; 90:1; 60:1; 36:1
Частота, Гц 500, не более
Скорость изменения курса при поворотах судна, °/с 80, не более
Входные сигналы лага
Напряжение, В 400, не более
Количество импульсов, импульсов на милю 100; 200; 300; 400; 500; 600
Параметры входов
Наличие оптоизолированных входов есть (кроме лага на «замыкающем» контакте)
Уровни порога переключения, В 3; 6
Параметры выходов
Количество портов асинхронных последовательных интерфейса RS-232 и RS-422/485, шт. 2
Бит паритета нет; четный; нечетный
Количество стоп-бит 1 или 2
Частота обновления, Гц 1; 2; 5; 10
Формат выходного сигнала
  • стандартная строка NMEA 0183 с контрольной суммой строки
  • 63 варианта вывода строк NMEA 0183 (IEC 61162)
Бит данных, бит 8
Скорость, бит/с 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 76800; 115200; 230400
Пределы измеряемых значений
Скорость, узлы 0,0…99,9
Курс 0,0°…359,9°
Точность представления данных
Скорость, узлы 0,1
Курс  0,1°
Общие характеристики
Габаритные размеры, мм 200×134×68
Класс защиты           IP22
Предельная температура, °С –60…+70
Рабочая температура, °С –15…+55
Масса, кг 1,2
* Настраивается тремя различными опциями для вывода скорости поворота судна, текущего значения курса и текущего значения скорости.
