ТКУ-109 / DAC-109

Транслятор курса

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

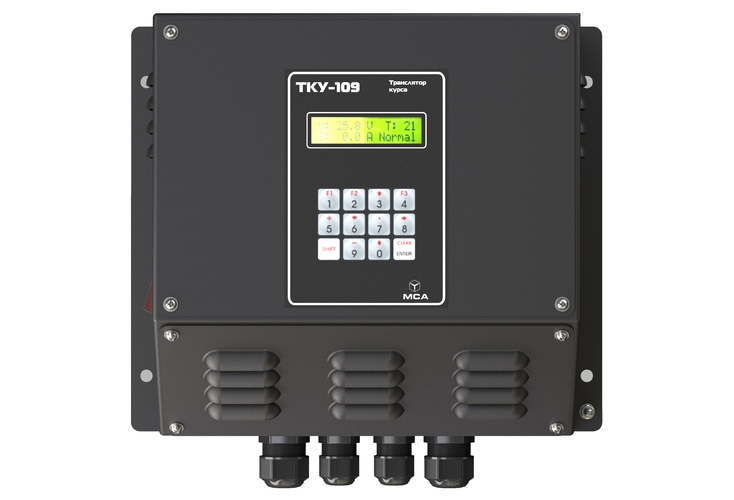

Транслятор курса ТКУ-109 (DAC-109) предназначен для преобразования цифрового значения курса, получаемого в предложении NMEA, в синхросигналы, необходимые для управления аналоговыми репитерами и иными устройствами на основе сельсинов. ТКУ-109 может быть использован как цифровой репитер для отображения текущего курса судна.
Электрические характеристики
Входное напряжение, постоянный ток, В 24 (18…36)*
Защита питания изделия от переполюсовки
Выходное напряжение, переменный ток, В Vref** – 100
Максимальная суммарная потребляемая мощность подключенных сельсинов, Вт 250
Максимальное количество подключаемых сельсинов-приёмников 8 (через КР-124)
Частота выходного напряжения, Гц 50 или 500
Подключаемые типы аналоговых репитеров сельсинные или шаговые
Характеристики ЖК-дисплея
Тип дисплея символьный (16 символов×2 строки)
Отображаемые данные
  • принятое значение курса от источника сигнала NMEA
  • текущее положение аналоговых репитеров (преобразованное значение курса)
Органы управления
Тип клавиатуры пленочная
Количество клавиш 12 (4×3)
Сигнализация
Звуковая сигнализация на отсутствие сигнала NMEA на основном канале
Визуальная сигнализация на отсутствие сигнала NMEA на основном канале (на ЖК-дисплее)
Выход для подключения внешнего блока сигнализации БС-106
Характеристики выхода тревоги «Alarm»
Тип выхода замыкание (размыкание) «сухих» контактов
Максимальное напряжение, подаваемое на выход «Alarm», В 100
Максимально допустимый ток, протекающий через контакты «Alarm», А 1
Возможные причины срабатывания сигнализации
  • отсутствие сигнала NMEA на основном канале
  • отсутствие входного питания изделия
Эксплуатационные характеристики
Рабочая температура, °C –15…+55
Предельная температура, °C –60…+70
Класс защиты IP22

* В скобках указан диапазон питающих напряжений.

** Электрическое напряжение, относительно которого отсчитывается другое напряжение.
