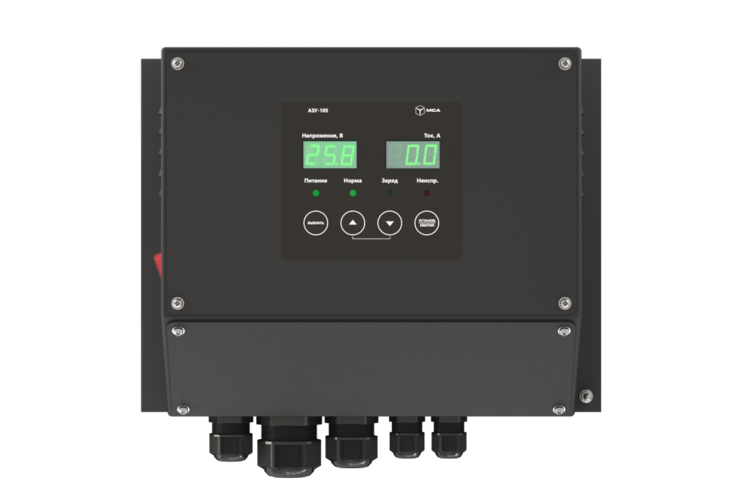

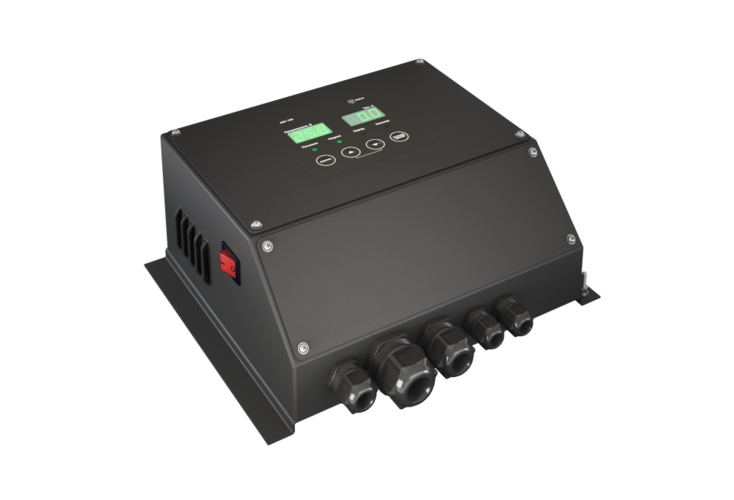

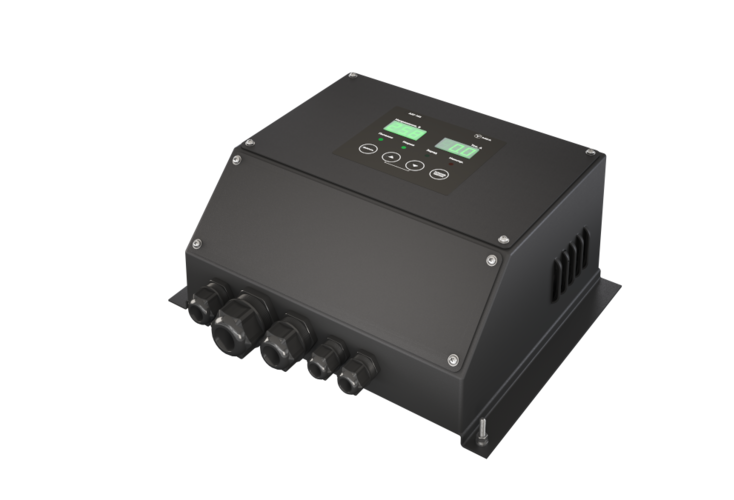

АЗУ-105-24 / CH-105-24
Автоматическое зарядное устройство
- Описание
- Характеристики
- Файлы
- Техподдержка
Автоматическое зарядное устройство АЗУ-105-24 предназначено для автоматического заряда аккумуляторных батарей судовой аппаратуры, а также иного промышленного и транспортного оборудования.
- Габаритные и установочные размеры
- Функциональная схема
- Схема подключения
| Общие характеристики | |
| Габаритные размеры | 345,0x309,1x144,3 мм |
| Класс защиты | IP 22 |
| Предельная температура | -55…+70 °С |
| Рабочая температура | -15…+55 °С |
| Масса | 7 кг |
| Монтаж | настенный |
| Источники сигналов тревог | - встроенные: контакт реле, звуковой сигнал, световой индикатор; - внешние (подключаемые) устройства: БС-106 или БС-206, ПКБ-136 |
| Электрические характеристики | ||
| Входное напряжение постоянного тока | 24 (19…36)* В | |
| Потребляемая мощность | 690 Вт | |
| Максимальная выходная мощность | 500 Вт | |
| Напряжение заряда постоянного тока | 9...30 В | |
| Ток заряда | 0,2...16,0 А | |
| Нормальная емкость заряжаемых АКБ | до 160 А*ч | |
| Время заряда АКБ | не более 10 ч | |
| Погрешность измерения | по току | ±0,2 А |
| по напряжению | ±0,2 В | |
| Разрешение указателя | по току | 0,1 А |
| по напряжению | 0,1 В | |
| * Диапазон питающих напряжений | ||
