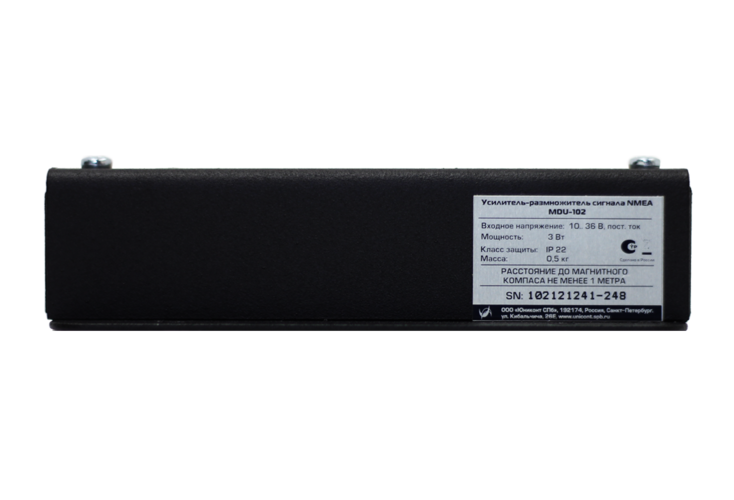

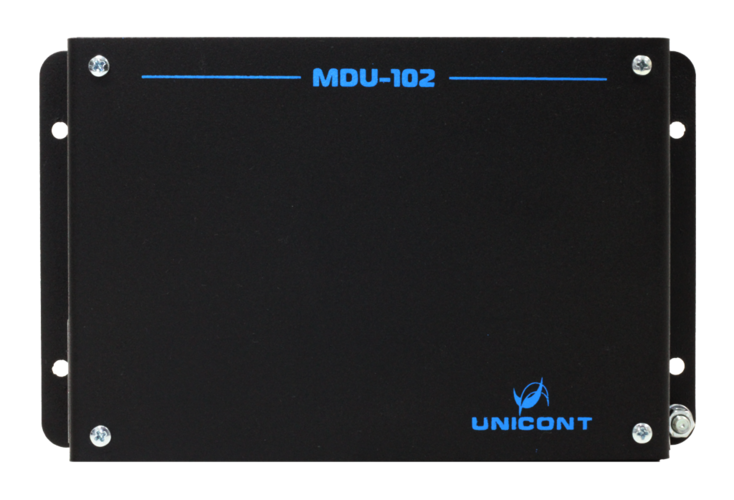

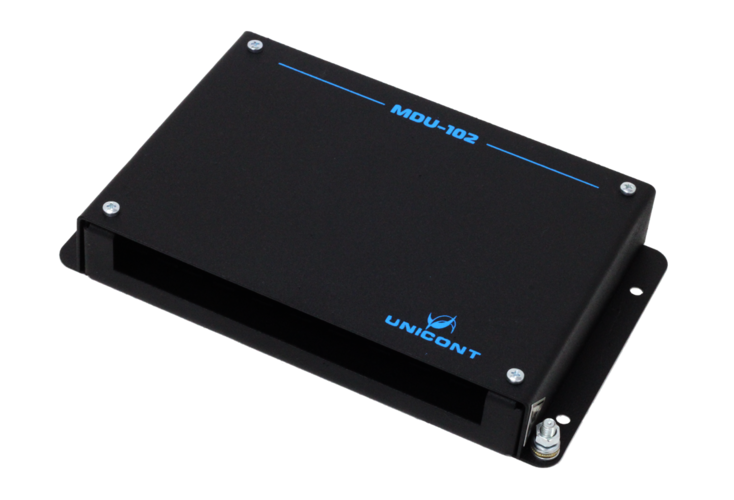

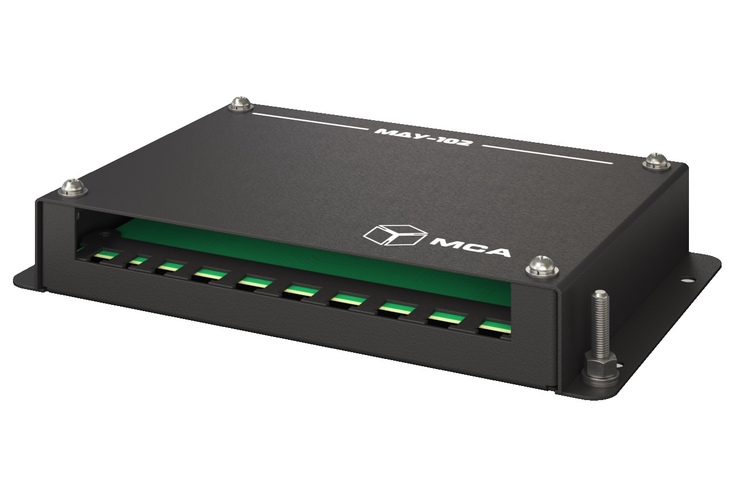

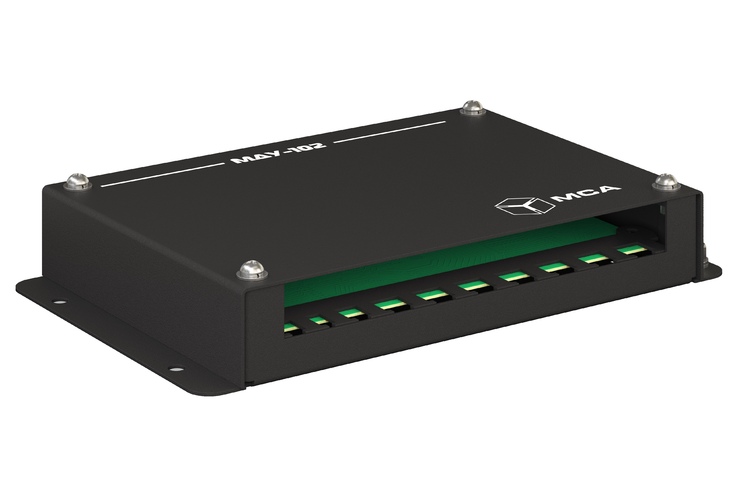

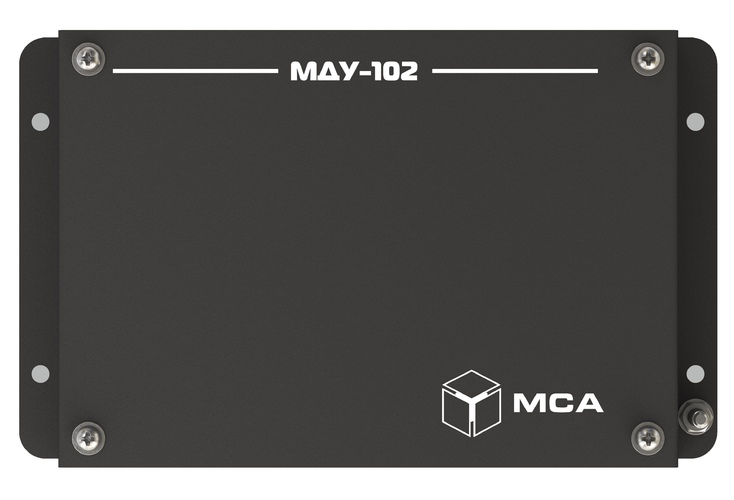

Устройство MDU-102 предназначено для размножения сигналов NMEA 0183 версий 1 - 3 (МЭК 61162-1, 61162-2), или иных сигналов при последовательной передаче данных через интерфейсы RS-232 и RS-422/485 от одного либо двух источников. В устройство заложена функция переключения на резервный канал, предусмотрена проверка контрольной суммы поступающих данных по первому каналу.

Изделие Усилитель-размножитель сигнала NMEA МДУ-102 имеет код номенклатуры 05300000 в соответствии с приложением 1 части I «Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов» и относится к первой группе технического наблюдения. В соответствии с таблицей 5.2-1 изделие относящиеся к первой группе технического наблюдения поставляется с документом (паспортом), оформляемым изготовителем в соответствии со стандартом предприятия, содержащий достаточные для РС сведения.

Функциональная схема

Общие характеристики
Габаритные размеры	194 × 119 × 31мм
Класс защиты	IP 22
Температура хранения	–60..+70 °С
Рабочая температура	–15..+55 °С
Масса	0,65 кг

Электрические характеристики
Входное напряжение, постоянный ток	24 (9,5…36,0)
Потребляемая мощность	не более 3 Вт
Гальваническая развязка от питающей сети	есть
Защита от переполюсовки	есть
Защита от перенапряжения	есть

Характеристики входов
Количество входных портов	2 (CH1, CH2)
Поддерживаемые интерфейсы	RS-232, RS-422/485
Максимальная скорость приема данных	115200 бит/с
Оптоизоляция входов	есть

Характеристики выходов
Количество выходных портов	8 (2x4)
Количество групп выходов	2 (A и B)
Выход гальваноразвязка	4 не изолированных,4 изолированных
Поддерживаемые интерфейсы	RS-232, RS-422/485
Максимальная скорость передачи данных	115200 бит/с
