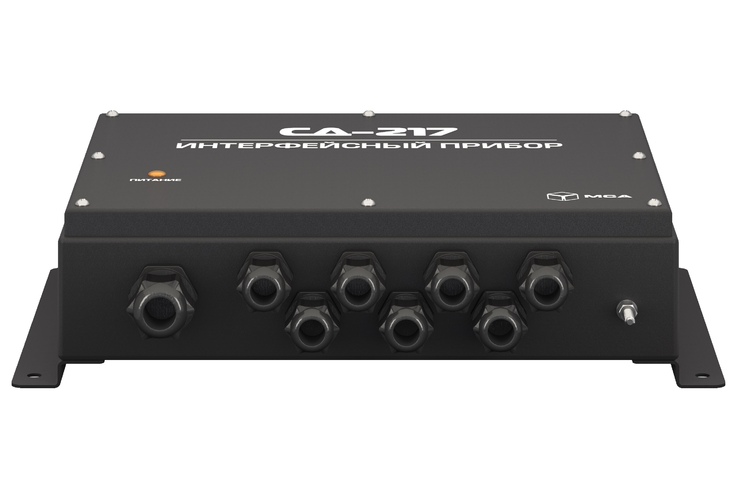

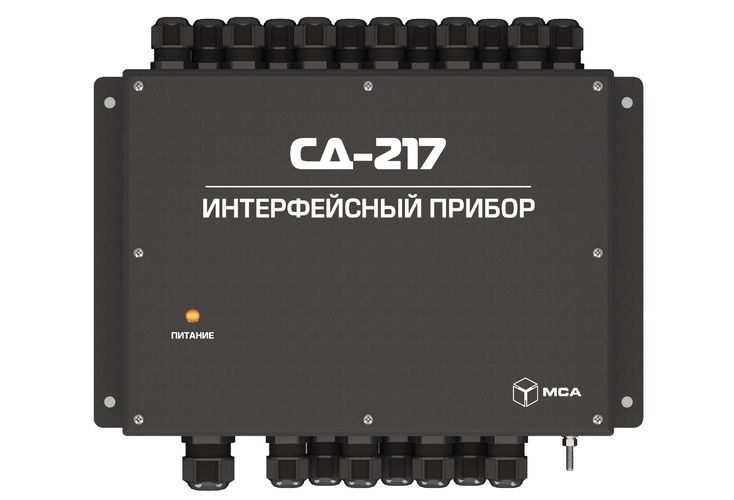

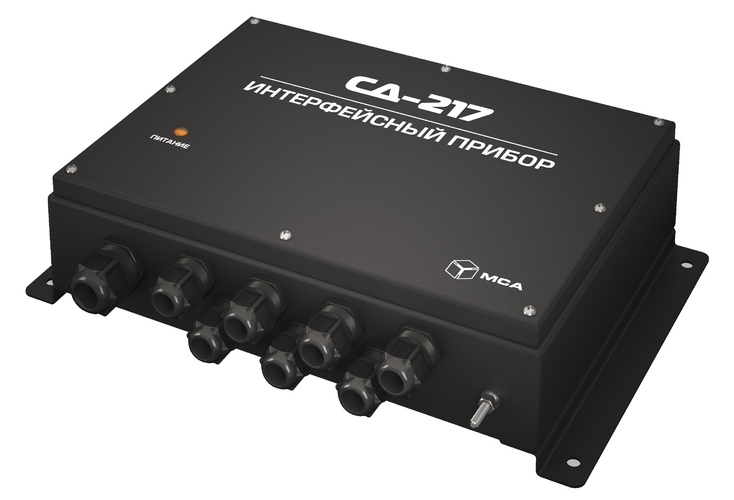

СД-217 / NC-217
Сумматор данных NMEA
- Описание
- Характеристики
- Файлы
- Техподдержка
Сумматор сообщений NMEA СД-217 предназначен для приема сообщений от источника сигнала NMEA через четыре входных порта с поддержкой интерфейсов RS-232 и RS-422/485 и «суммирования» полученных сообщений в соответствии с настройками пользователя и выдачи их через двенадцать выходных портов с поддержкой интерфейсов RS-232 и RS-422/485, а также может принимать и комбинировать сообщения иных стандартов.
- Функциональная схема
| Общие характеристики | |
| Габаритные размеры, мм | 340,0х290,5х87,7 |
| Класс защиты | IP22 |
| Рабочая температура, °С | −25…+55 |
| Предельная температура, °С | −55…+75 |
| Масса, кг | 3,5 |
| Электрические характеристики | |
| Входное напряжение постоянного тока, В | 24 (от 9 до 36)* |
| Максимальная потребляемая мощность, Вт | 20, не более |
| Гальваническая изоляция от питающей сети | есть |
| Защита от перенапряжения | есть |
| Защита от подключения питания с обратной полярностью | есть |
| Характеристики портов | |
| Порты ввода интерфейсные«DATA_IN1»…«DATA_IN4» | 4×RS-232 и RS-422/485, оптоизолированные (+2 служебных) |
| Порты вывода интерфейсные «OUT1»…«OUT6» | 6×RS-232 и RS-422/485, гальваноразвязанные |
| Порты вывода интерфейсные «OUT7»…«OUT12» |
6×RS-232 и RS-422/485, гальваноразвязанные с клеммами для питания нагрузки, не более 15 Вт, на порт. Предохранители 2 А, Uвых порта = Uпитания приб. (параллельное включение) |
| Порты ввода (вывода) данных «DATA_I/O1», «DATA_I/O2» |
2×RS-232 и RS-422/485, (RS-232 гальваноразвязанные, RS-422/485 вход опторазвязанный, RS-422/485 выход гальваноразвязанный) 1×USB(USB порт, тип А, «м»), без развязки |
| Клеммы для подключения сигнализации, шт. | 1 |
| Скорость приема (передачи) данных «DATA_IN1»…«DATA_IN4», «OUT1»…«OUT12», «DATA_I/O1», «DATA_I/O2», бит/с |
4800…115200 (настраивается индивидуально для каждого порта) |
| Прием данных в форматах | NMEA 0183 версии 2 и 3 (с подключением CRC) и др. |
|
Число байт, передаваемых (принимаемых) портами при 90% заполнении канала:
|
|
| Выбор транслируемого сообщения NMEA | настраиваемое для каждого выходного порта (выбирается из кадра или вводится в ручную) |
| * В скобках указан диапазон питающих напряжений. | |
