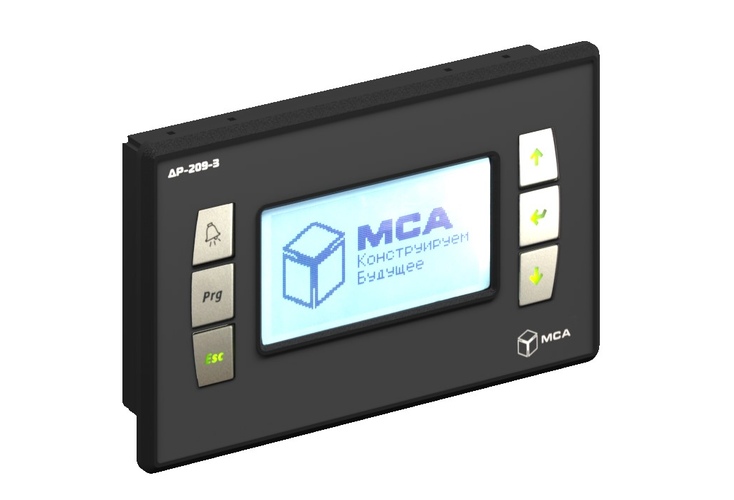

Универсальный цифровой репитер ДР-209-3

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

Компания ООО «НПК МСА» производит универсальный цифровой репитер типов ДР-209-3 судового назначения.

Изделие предназначено для визуального отображения информации в удобном для пользователя представлении (графическом или (и) текстовом), поступающей по линии связи pLAN от программируемого контроллера. Изделие обеспечивает информационное сопряжение с локальными абонентскими сетями, поддерживающими протокол pLAN и визуальное отображение информации на экране в графическом или (и) текстовом виде, поступающей по линии связи pLAN от программируемого контроллера или контроллеров.

Универсальный цифровой репитер типов ДР-209-3 относится к навигационному оборудованию морских судов, а также удовлетворяет требованиям электро-, радиооборудования и оборудования автоматизации морских судов. Изделие одобрено Российским Морским Регистром Судоходства (свидетельство о типовом одобрении № 19.07851.120) и Российским Речным Регистром (сертификат об одобрении № 13.19.088.888191).

Общие характеристики
Габаритные размеры
  • при пультовом монтаже – 142,5 х 37,0 х 96,0 мм
  • при настенном монтаже – 164,5 х 47,5 х 86,0 мм
Класс защиты IP22
Предельная температура –60°С …+70°С
Рабочая температура –15°С …+55°С
Масса
  • при пультовом монтаже – 0,45 кг
  • при настенном монтаже – 0,45 кг
Тип дисплея FSTN
Разрешение ЖК-индикатора черно-белый ЖК-дисплей (132×64 пикселей)
Диагональ 3,1"
Активная область 66х32 мм
Материал корпуса металл
Материал клавиатуры (клавиш) силикон
Электрические характеристики
Напряжение питания 24 (18…30) VDC
Максимальная потребляемая мощность не более 1,2 Вт
Характеристики портов
Тип разъема 1 х RJ11 (6p6c)
Тип интерфейса pLAN
Скорость приема / передачи данных не более 38400 бит/с

Габаритные чертежи, функциональную схему и схему подключения см. в Техническом описании на изделие.
