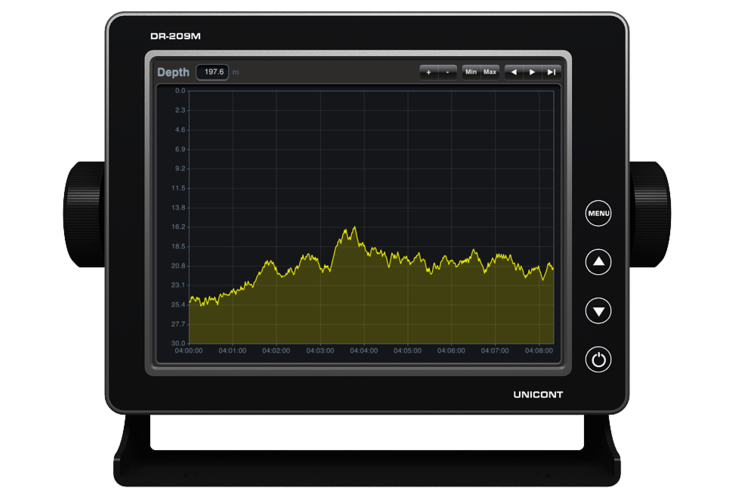

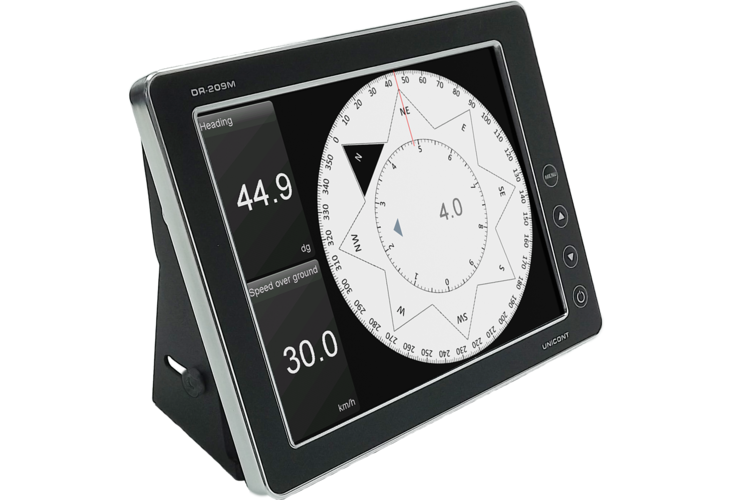

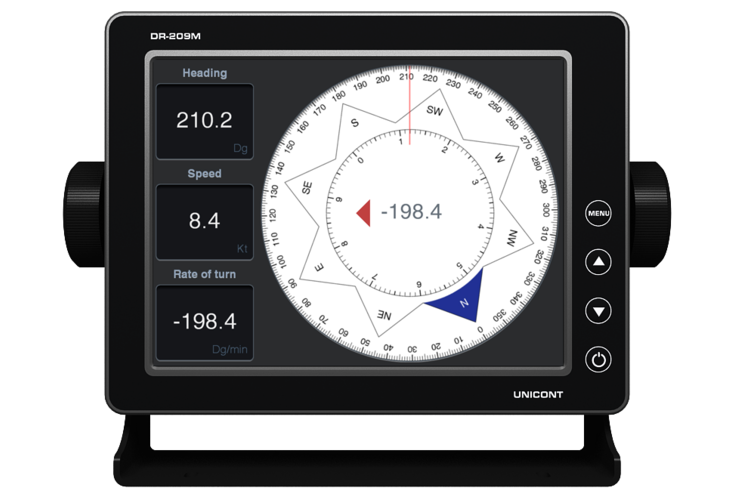

ДР-209М / DR-209M

Универсальный цифровой репитер (LCD дисплей)

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

Компания ООО «НПК МСА» производит универсальный цифровой репитер типов ДР-209М судового назначения.

Изделие предназначено для визуализации информации в формате NMEA предложений от различных судовых систем и ретрансляции этих данных. Изделие обеспечивает информационное сопряжение с оборудованием по трем асинхронным, последовательным, гальванически развязанным портам RS-422 (с поддержкой стандарта NMEA), прием данных, поступающих по каждому из трех портов (в формате NMEA) и визуализацию на экране изделия информации, принимаемой по всем портам, в графическом и цифровом виде, а также ее накопление и представление в виде графиков.

Универсальный цифровой репитер типов ДР-209М относится к навигационному оборудованию морских судов, а также удовлетворяет требованиям электро-, радиооборудования и оборудования автоматизации морских судов. Изделие одобрено Российским Морским Регистром Судоходства (свидетельство о типовом одобрении № 19.07851.120) и Российским Речным Регистром (сертификат об одобрении № 13.19.088.888191).

Индикатор (дисплей)
Экран

ЖК, 8”, 1024 × 768

(XGA, 4:3, 350 кд\м²)

Контрастность 800:1
Углы обзора 170º
Активная зона 162 мм × 121 мм
Количество цветов 16,7 млн.
Клавиатура пленочная (с пуклевкой)
Сенсорный экран резистивный
Материал корпуса металл
Электрические характеристики
Входное напряжение 10..36 В пост. тока
Потребляемая мощность не более 20 Вт
Защиты
  • Гальваническая развязка
  • От переполюсовки
  • От короткого замыкания
Аппаратные характеристики
Процессор ARM Cortex-A8 (AM3359)
Встроенная память 8 ГБ
Оперативная память 512 МБ
Характеристики входов/выходов
Интерфейс
  • 3 × RS-422 с гальванической изоляцией (входные или выходные порты)
  • 1 × порт для обеспечения питанием 12 В или 24 В внешней нагрузки (датчиков) мощностью до 25 Вт
  • 1 × порт USB
  • 1 × Ethernet 100
Скорость приема / передачи данных 4800; 9600; 19200; 38400; 57600; 76800; 115200 бит/с
Данные
Формат принимаемых данных IEC61162-1.2 (NMEA 0183 вер. 1, 2) и др.
Виды принимаемых данных
  • данные GNSS – координаты, время, дата и др.
  • параметры атмосферы – температура, влажность и др.
  • данные о ветре
  • курс, пеленг – истинный, магнитный
  • глубина
  • скорость
  • другие данные
Операционная система
ОС Windows Embedded Compact 7
Общие характеристики
Габаритные размеры
  • при пультовом монтаже – 160,0 х 208,0 х 69,3 мм
  • при монтаже на кронштейн – 165,1 х 208,0 х 122,4 мм
Масса
  • при пультовом монтаже – 1,6 кг
  • при монтаже на кронштейн – 1,9 кг
Рабочая температура –15°С …+55°С
Предельная температура –60°С …+70°С
Класс защиты IP22

Габаритные чертежи, функциональную схему и схему подключения см. в Техническом описании на изделие.
