ДР-309 / DR-309

Репитер курса ДР-309

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

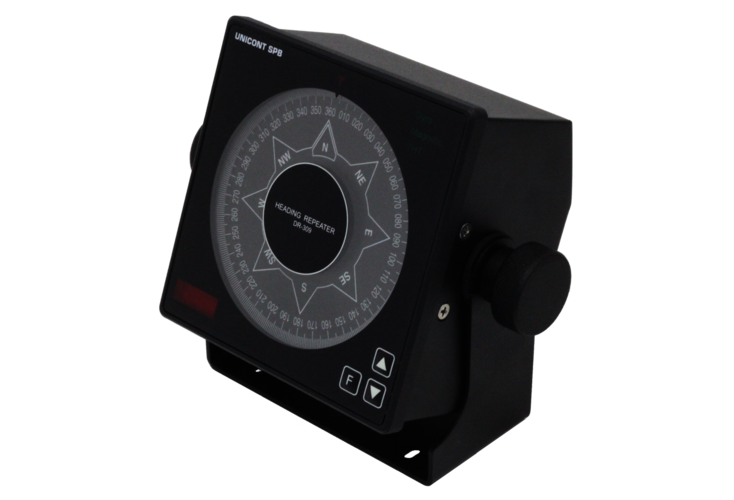

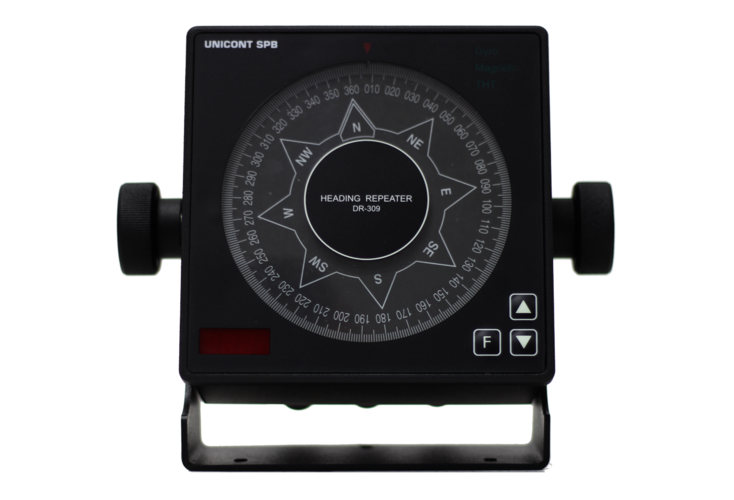

Компания ООО «НПК МСА» производит репитер курса типов ДР-309 судового назначения.

Изделие предназначено для воспроизведения информации о курсе судна, поступающей в форме NMEA предложений от различных цифровых источников, посредством картушечного указателя и светодиодного индикатора, а также ретрансляции принятой информации в форме NMEA по каналу связи RS-422. Изделие обеспечивает отображение трех видов данных NMEA – «HDT», «HDG», «HDM», отображение информации о курсе судна, информационное сопряжение с оборудованием по двум асинхронным, последовательным, гальванически развязанным портам RS-232/422 с поддержкой стандарта NMEA.

Репитер курса типов ДР-309 относится к навигационному оборудованию морских судов, а также удовлетворяет требованиям электро-, радиооборудования и оборудования автоматизации морских судов. Изделие одобрено Российским Морским Регистром Судоходства (свидетельство о типовом одобрении № 19.07851.120) и Российским Речным Регистром (сертификат об одобрении № 13.19.088.888191).

Общие характеристики
Габаритные размеры
  • при пультовом монтаже – 177,0 х 118,4 х 144,0 мм

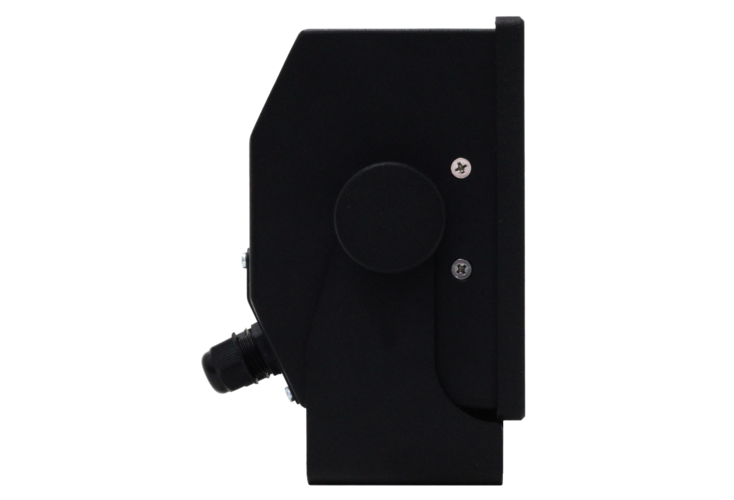

  • при монтаже на кронштейн – 195,0 х 118,4 х 167,0 мм
Класс защиты IP 22
Предельная температура –60°С …+70°С
Рабочая температура –15°С …+55°С
Масса
  • при пультовом монтаже – 2,0 кг
  • при монтаже на кронштейн – 2,3 кг
Материал корпуса металл
Материал клавиатуры (клавиш) пленочная (с пуклевкой)
Индикатор картушка
Электрические характеристики
Входное напряжение 11…36 VDC
Потребляемая мощность не более 12,5 Вт
Гальваническая развязка от питающей сети +
Защита от переполюсовки +
Защита от перенапряжения +
Характеристики входов и выходов
Количество портов 3 x RS-422/232 (асинхронные, последовательные с оптической развязкой)
Скорость приема / передачи данных 2,4; 4,8; 9,6; 11,4; 19,2; 28,8; 38,4; 57,6; 76,8; 115,2 кбит/с
Оптическая развязка +
Типы принимаемых предложений HDT, HDG, HDM
Рабочие характеристики
Скорость отработки >12 °/c
Разрешающая способность:
символьного индикатора 0,1°
указателя картушки компаса 0,5°
Данные
Формат принимаемых данных IEC61162-1.2 (NMEA 0183 вер. 1(2))
Формат передаваемых данных NMEA 0183 (ретрансляция входа)

Габаритные чертежи, функциональную схему и схему подключения см. в Техническом описании на изделие.
