Система охранная телевизионная СОТ цифровая II-2003/1 предназначена для использования на наземных объектах, морских и речных судах для обеспечения дистанционного визуального наблюдения за охраняемыми зонами и помещениями с возможностью автоматической регистрации и хранения видеоинформации для ее последующего просмотра и анализа.

Система также может использоваться для повышения безопасности процесса швартовки судна: контроля текущих значений расстояний до причальной стенки или других объектов во время швартовки судна, местоположения точки остановки судна относительно причальной стенки.

Архитектура, протоколы передачи видеоинформации, аппаратные и программные средства обеспечивают возможность гибкого конфигурирования системы.

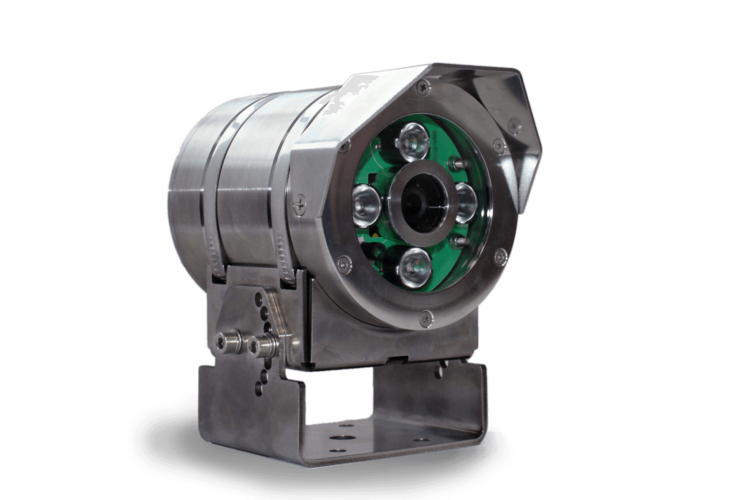

Изделия, входящие в состав системы, могут быть использованы как во внутренних (в том числе взрывоопасных) помещениях, так и на открытой палубе или улице.

Система относится к радио- и электрооборудованию морских судов и одобрена Российским Морским Регистром Судоходства. Также система соответствует требованиям транспортной безопасности Министерства внутренних дел Российской Федерации.

Более подробную информацию о работе системы см. в руководстве по эксплуатации.

Схема подключения

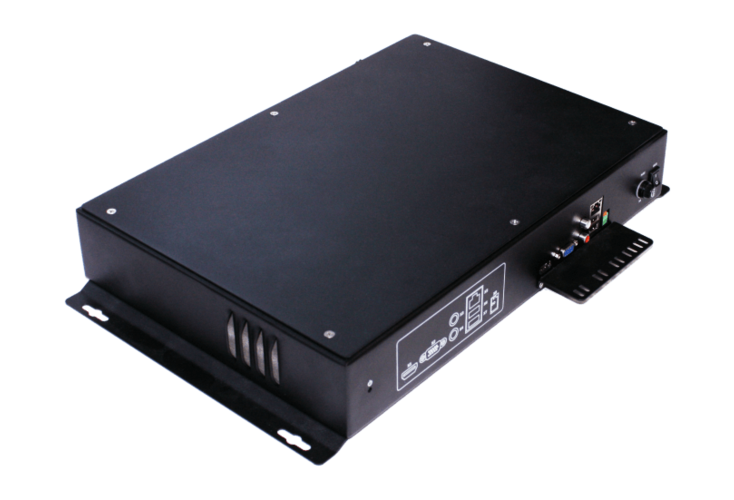

Параметр	Видеосервер сетевой	Видеосервер гибридный
Тип видеосервера системы	Цифровой регистратор видеосигналов, типа NVR	Цифровой регистратор видеосигналов, типа DVR
Стандарт передачи видео	ONVIF	AHD, TVI, CVBS (до 1080p), ONVIF
Количество портов	1 Ethernet 10/100/1000 Base-T	16 (1Vp-p 75Ω), разъем BNC 1 Ethernet 10/100/1000 Base-T
Количество каналов для камер с разрешением 2МП	16 каналов со скоростью записи до 25 кадр/с	8 аналоговых и 8 цифровых каналов со скоростью записи до 25 кадр/с или 16 аналоговых
Пропускная способность сети, общая (на канал)	128 (8) Мб/с
Размер дисков видеоархива	2 x HDD SATA 2.5'' (3.5'') (до 12 ТБ каждый)
Стандарт сжатия	H.264
Просмотр видеоархива	Встроенный проигрыватель видеоархива экспорт видеоархива на USB носители в формате AVI, MP4
Синхронный просмотр записи, каналов	16	8

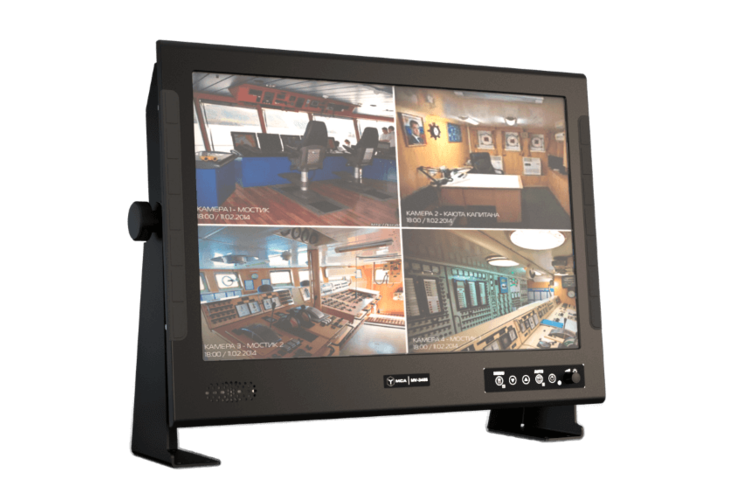

Деление экрана, окон	16, 9, 4, 1
Видеовыходы	1хVGA (D-Sub / DBH-15), 1920х1080 1хComposite Video (BNC), 704х576 1хHDMI, 1920х1080	1хVGA (D-Sub / DBH-15), 1920х1080 1хHDMI, 1920х1080
Тревожные входы	8 НР(НЗ), возможно подключение тревожных датчиков к видеокамерам
Тревожные выходы	2 НР и 1 НР/НЗ
Детекция движения	программная (в видеокамере) аппаратная (при помощи внешних датчиков)	программная (в видеосервере) аппаратная (при помощи внешних датчиков)
Управление	трекбол (USB интерфейс) пульт управления PTZ камерами (интерфейс RS-485/Ethernet)
Поддерживаемые сетевые протоколы	TCP/IP, UDP, HTTP, RTP, RTSP
Удаленное подключение	HTTP, FTP
Монтаж системы	настенный или в стойку 19"
Габаритные размеры, масса	см. приложение техническое описание ЦИУЛ.463349.001 Д1
Питание	Основная сеть: 220 В (180…264 В)* переменного тока, 50 (60) Гц или 24 В (18…36 В)* постоянного тока Резервная сеть: 24 В (18…36 В)* постоянного тока или от 220 В переменного тока, 50 (60) Гц
Потребляемая мощность	Определяется суммарной потребляемой мощностью изделий, входящих в комплект поставки системы. Информация о мощностях устройств приведена в ЦИУЛ.463349.001 Д1
* В скобках указан диапазон питающего напряжения.
