СОА-1022 / AHS-1022

Система обогрева антенн

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

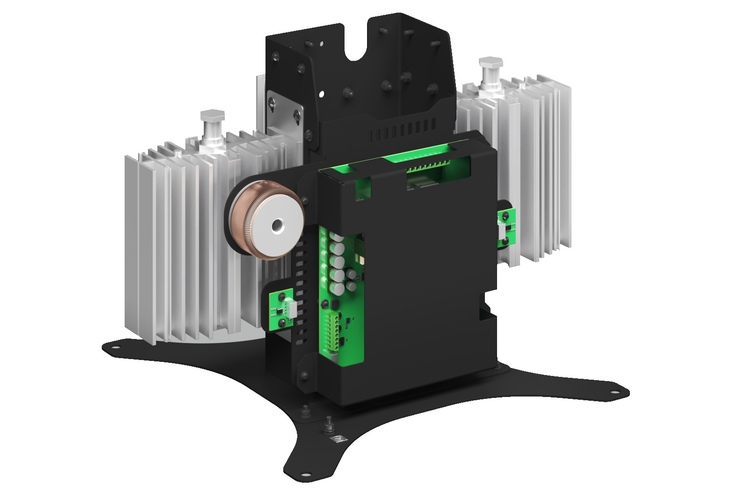

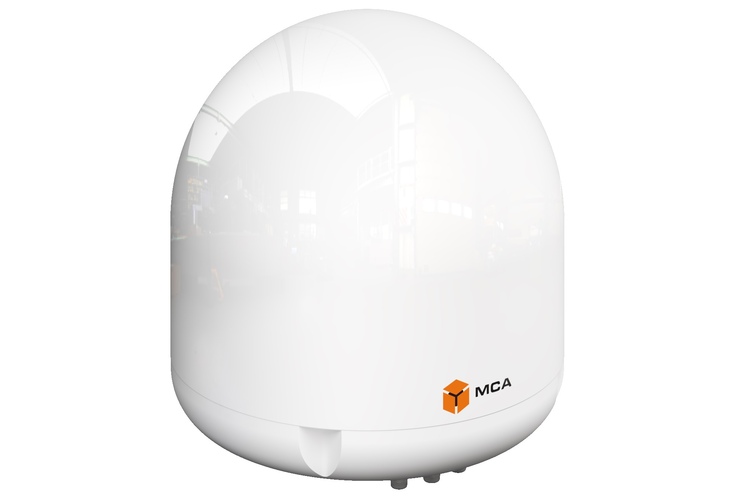

СОА-1022 обеспечивает автоматический обогрев антенн, устанавливаемых на открытой палубе, для защиты их от воздействия низких температур. Обогрев осуществляетсяпосредством ПОА (прибор обогрева антенны): радиопрозрачных теплоизолирующих куполов с установленными внутри нагревателями и датчиками температуры.

Коммутация питания от основной и резервной сети осуществляется посредством щита управления системы обогрева антенн (ЩУСО) и вспомогательных распределительныхкоробок КР-124ПВ.

Установка и контроль температуры внутри каждого купола осуществляется централизованно с использованием универсального цифрового репитера ДР-209М по цифровому интерфейсу RS-485 (до 2-х устройств). ДР-209М может быть установлен непосредственно в двери ЩУСО или же отдельно (предусмотрено крепление как в вырез, таки настольное), также имеется возможность подключения дополнительного репитера ДР-209М (выносного).

Для подключения более трёх ПОА к одному ЩУСО в системе предусмотрен информационный канал CAN, который в свою очередь позволяет подключить до 20 устройств,используя только КР-124ПВ.

Таким образом, система обеспечивает подогрев до 20-ти антенн.

Особенности системы:

  • Сенсорное устройство управления (ДР-209М) обеспечивает гибкую настройку и отображение состояния каждогоприбора обогрева антенн
  • Высокая надёжность: питание системы осуществляется от двух фидеров 220 В; подогрев каждой антенны обеспечивают от 2 до 4 независимых нагревателей с двойным запасом мощности, исходя из объёма купола. Для контроля температуры внутри купола применяются два датчика температуры
  • Предусмотрена автоматическая диагностика состояния ПОА – как в ручном режиме (по запросу оператора), таки в автоматическом (по расписанию или в процессе работы)
  • Предусмотрена поставка ПОА без купола, для самостоятельной установки в любой подходящий купол.

Характеристики СОА

Наименование параметра Значение
Параметры основного (резервного) электропитания  220 В (50 Гц)
Максимальный бюджет мощности 4.4 кВт
Рабочая температура –52 … +60 °С
Предельная температура –60 … +70 °С
Максимальная поддерживаемая температура внутри купола (при температуре внешней среды –52 °С) –6 °С

Характеристики прибора обогрева антенн

Наименование параметра Значение
с куполом без купола
Параметры основного (резервного) электропитания  220 В (50 Гц)
Максимальная потребляемая мощность:
  • ПОА-1
  • ПОА-2
  • ПОА-3

  • до 400 Вт
  • до 600 Вт
  • до 1000 Вт
Рабочая температура –52 … +60 °C
Предельная температура –60 … +70 °C
Класс защиты IP56
Масса, кг
  • ПОА-1
  • ПОА-2
  • ПОА-3

  • 7.4
  • 11.4
  • 22.8

  • 6
  • 9.3
  • 17.2
Габаритные размеры, мм
  • ПОА-1
  • ПОА-2
  • ПОА-3
Ø х В
  • 370 х 440.4
  • 700 х 770.4
  • 1133.1 х 1238.1
Д х В х Ш
  • 277 х 218 х 195
  • 422 х 260.2 х 333
  • 462 х 428 х 299.7

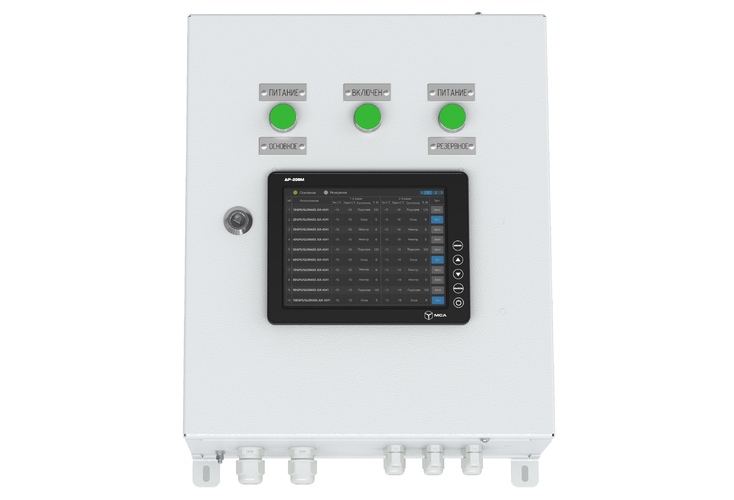

Характеристики щита управления системой обогрева

Наименование параметра Значение
без репитера с репитером
Параметры основного (резервного) электропитания 220 В (50 Гц)
Потребляемая мощность, не более 5 Вт 25 Вт
Рабочая температура –15 … +55 °C
Предельная температура –60 … +70 °C
Класс защиты IP56 IP22
Масса 16.6 кг 17.8 кг
Габаритные размеры (Д х В х Ш) 380 х 190 х 517 мм

Характеристики универсального цифрового репитера ДР-209М

Наименование параметра Значение
Номинальное входное напряжение, постоянный ток 24 В
Потребляемая мощность, не более 20 Вт
Процессор ARM Cortex-A8 (AM3359)
Портативная флэш-карта 8 ГБ
Оперативная память 512 МБ
Рабочая температура –15 … +55 °C
Предельная температура –60 … +70 °C
Класс защиты IP22
Масса 1.6 кг
Габаритные размеры (Д х В х Ш) 160 х 208 х 69.3 мм

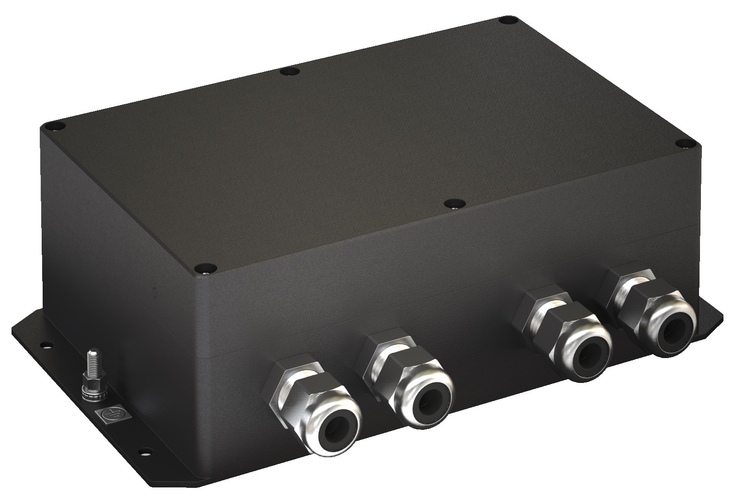

Характеристики коробки распределительной КР-124ПВ

Наименование параметра Значение
Общее количество клемм 8
Число клемм для подключения потребителей 7
Максимально допустимое напряжение 220 В
Максимально допустимый ток 20 А
Рабочая температура –15 … +55 °C
Предельная температура –60 … +70 °C
Класс защиты IP56
Масса 1.9 кг
Габаритные размеры (Д х В х Ш) 278 x 148 x 52 мм
