Командное трансляционное устройство / система авральной сигнализации

АКТС-1907 / TPA-1907

Командное трансляционное устройство / система авральной сигнализации

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

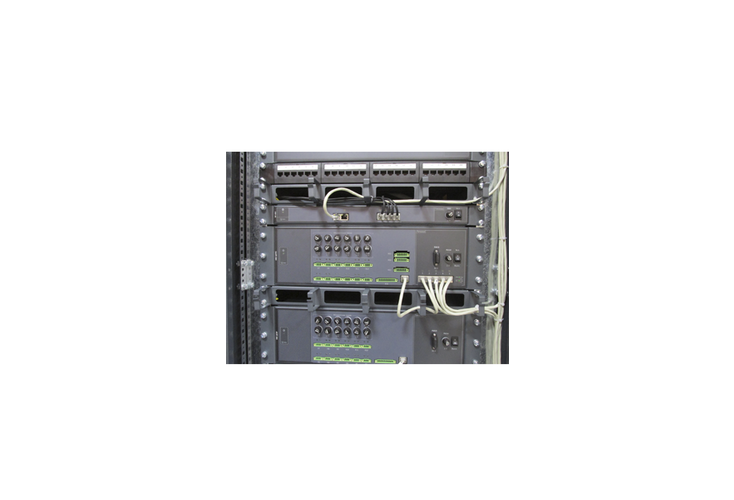

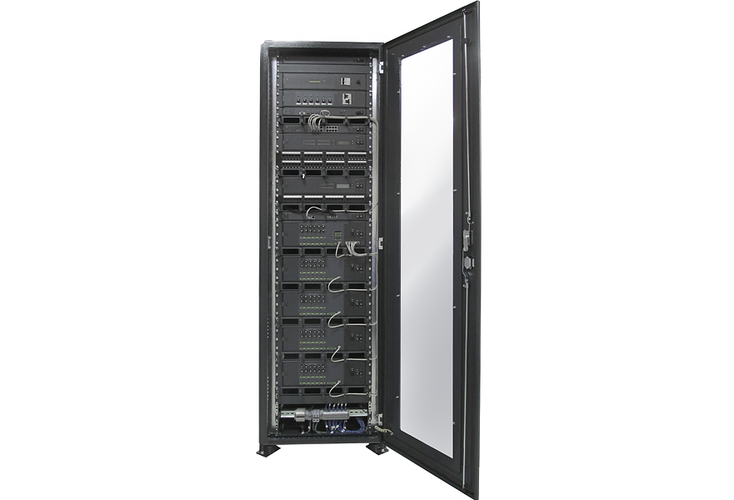

Система TPA-1907 / АКТС-1907 строится на базе коммутационной стойки (металлического шкафа 19” с набором модулями, обеспечивающими заданное функционирование) и подключением к ней различных приборов трансляции и сигнализации.

Система в базовом исполнении представляет собой командную вещательную установку (далее - КВУ), обеспечивающую передачу речевых сообщений по трансляционным линиям. Система предусматривает так же расширение своих функциональных возможностей (упомянутых в 2.3) при включении в ее состав дополнительных модулей и приборов.

Система допускает сопряжение с устройствами следующих систем и приборов: АДС-131, АТС-1004, тифоном, системой приёма внешних звуковых сигналов, при наличии в составе системы генератора тревог с РДР и пожарной сигнализацией.

Конструктивно система строится на базе коммутационной стойки (металлического шкафа 19” с набором модулями, обеспечивающими заданное функционирование) и подключением к ней приборов трансляции (микрофонных панелей, громкоговорителей и пр.), устройств авральной сигнализации и прочих дополнительных устройств.
  • Схема подключения
Характеристика Параметр
Количество трансляционных линий (далее - ТЛ) не менее 3
Напряжение в ТЛ, В 100 (70, 50 и 30 – опционально)
Мощность, обеспечиваемая 19-УМ-200*, Вт 200
Мощность, обеспечиваемая 19-УМ-400*, Вт 400 (2х200)
Диапазон рабочих частот усилителя мощности, Гц 50 … 15 000
Количество портов для подключения панели микрофонной 6 или 12 (цифровых)
Количество портов для подключения панели тревог 2 (опционально до 6)
Количество цепей авральной сигнализации 5 независимых портов – для подключения цепей тревожной сигнализации
Параметры линейного аудиовхода 0,7 В; 10 кОм
Электрические характеристики
Напряжение питания основной сети, В 220 (180…264) переменного тока, 50 (60) Гц или 24 (18…36) постоянного тока
Напряжение питания резервной сети, В 220 (180…264) переменного тока, 50 (60) Гц или 24 (18…36) постоянного тока
Потребляемая мощность определяется суммой мощностей составных частей системы (далее - СЧС), см. ЦИУЛ.465339.001 Д1, от 200 Вт в основной (минимальной) комплектации
Эксплуатационные ограничения
Класс защиты СЧС для внутренних помещений судна IP22, IP44
Класс защиты СЧС для открытых палуб IP56
Класс защиты взрывозащищенных СЧС IP65, IP66, IP67
Рабочая температура СЧС для внутренних помещений судна, °С - 15 ... + 55
Рабочая температура СЧС для открытых палуб, °С - 40 … + 55
* Усилитель мощности.
