Винторулевые колонки

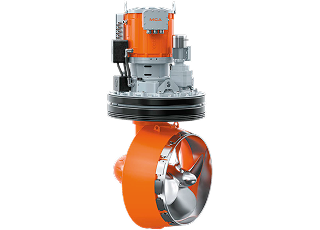

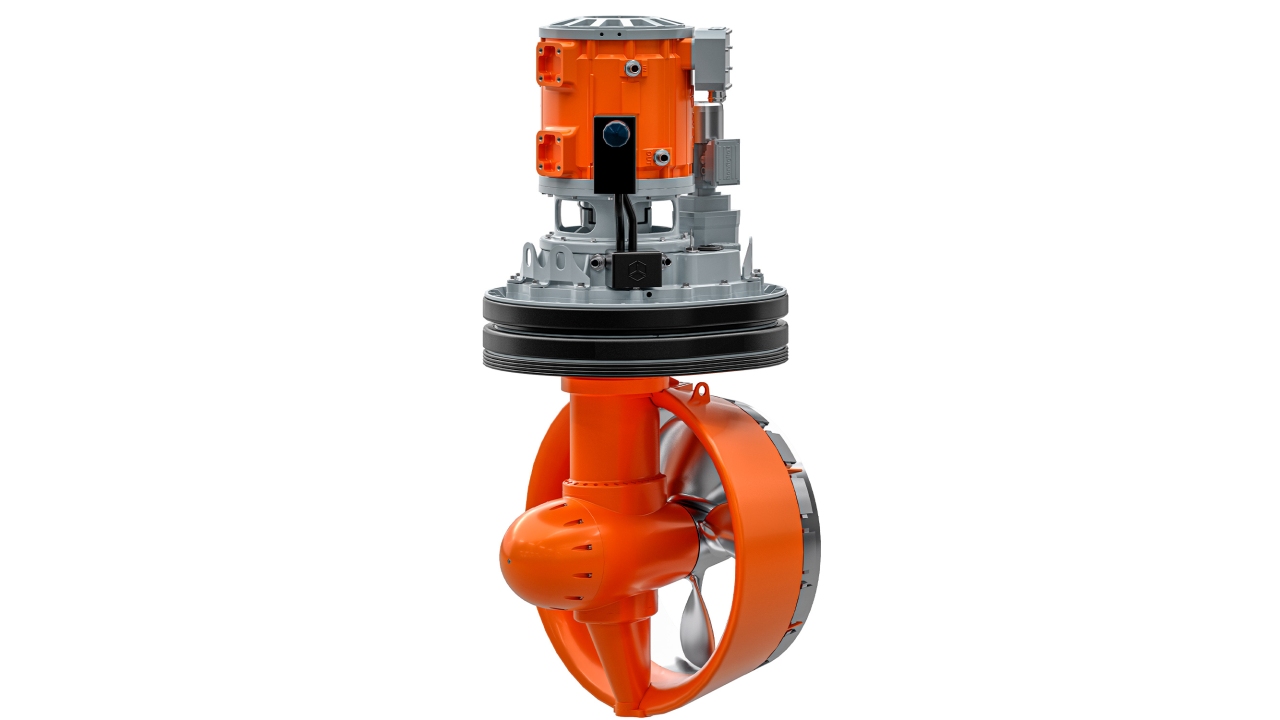

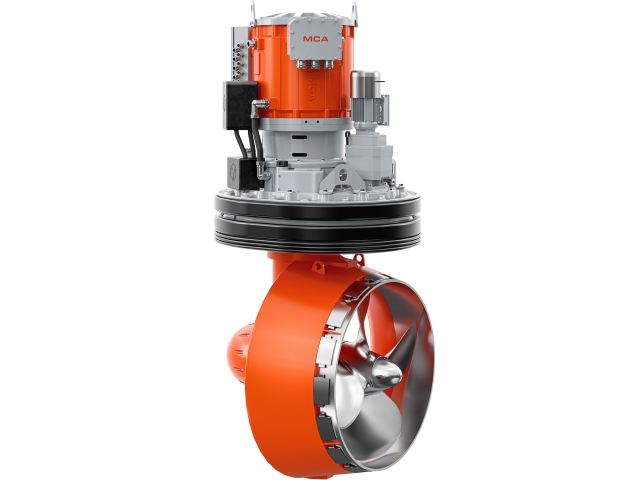

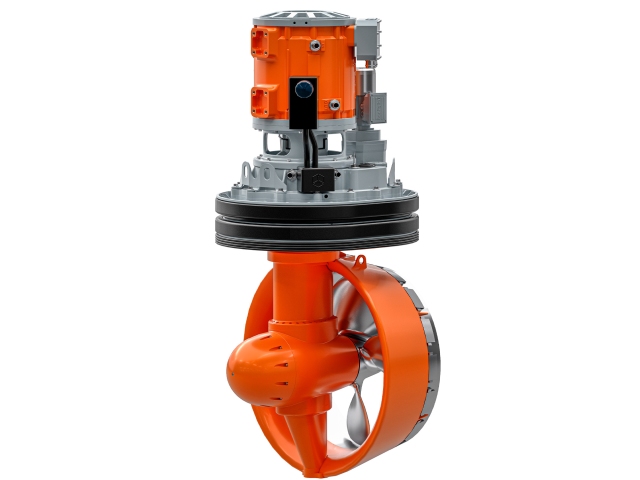

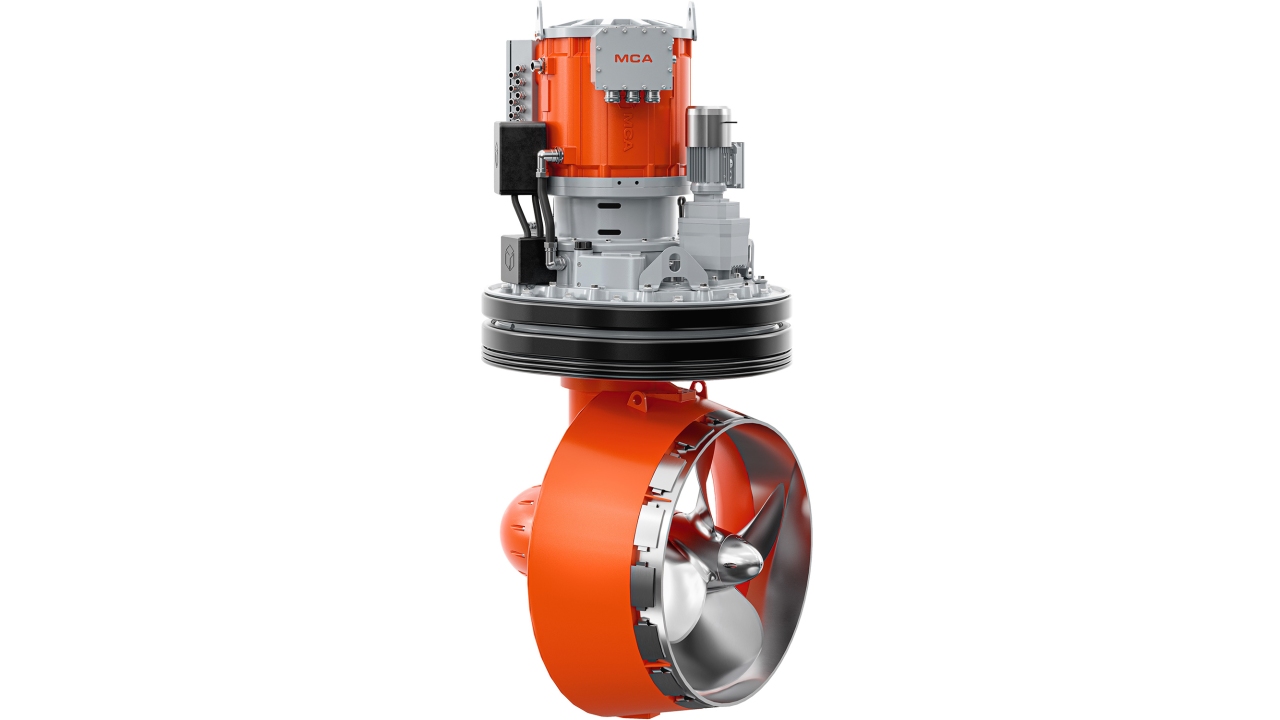

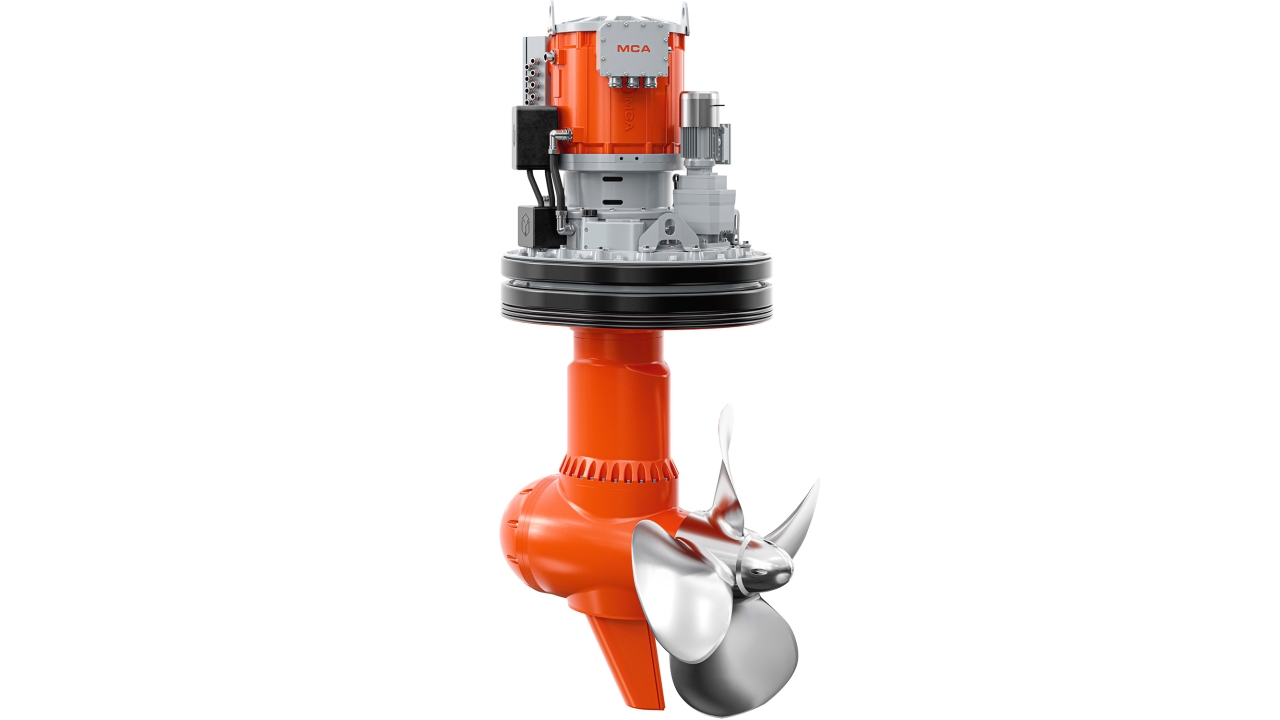

Винторулевая колонка (ВРК) — пропульсивный комплекс, основу которого составляет гребной винт, установленный на азимутальной поворотной конструкции. Объединяя движитель и рулевое устройство, позволяет изменять направление тяги за счет поворота гребного винта относительно вертикальной оси. Обеспечивает судну высокую маневренность и точное позиционирование, необходимые при проведении швартовки, отшвартовки и других операций.
ещё
высокая удельная мощность
поворот вектора тяги на 360°
встроенные системы смазки и охлаждения
Описание продукта

НПК МСА поставляет колонки полностью укомплектованными и готовыми к установке. Их конструкция обеспечивает максимальную компактность и энергоэффективность, а также позволяет использовать колонки на судах с корпусами любых форм. Благодаря небольшим массогабаритным параметрам, ВРК занимают мало места и не требуют усиления корпуса.

В стандартной комплектации колонки оборудуются коническими насадками с антикоррозионными накладками. По желанию заказчика возможна поставка колонок без насадок.

ВРК разворачиваются вокруг вертикальной оси на 360°. Их вертикальные валы оснащаются карданными передачами, которые снижают жёсткость конструкции и позволяют колонкам сохранять работоспособность даже при сильных механических воздействиях.

Отличительная черта колонок НПК МСА — встроенные системы смазки и охлаждения. Их использование позволило сделать колонки более компактными, уменьшить вероятность протечек и поломок, а также понизить уровень шума.

НПК МСА оснащает винторулевые колонки высокоэффективными электродвигателями собственного изготовления, избавляя покупателей от проблем, связанных с поисками подходящих двигателей и их последующим монтажом.

Технические характеристики
Модель ВРК-200 ВРК-400
Мощность, кВт 200 400
Тип колонки Толкающий Толкающий
Вес с насадкой, кг 1140 1400
Вес без насадки, кг 990 1200
Угол поворота стандартно  360° опционально  ±35° стандартно  360° опционально  ±35°
Время поворота на 180°, сек < 14 < 14
Частота вращения двигателя, об/мин  1750 1910
Частота вращения выходного вала, об/мин до 850 до 850
Частота вращения винта, об/мин 816 754
Установка Парная Парная
Видео

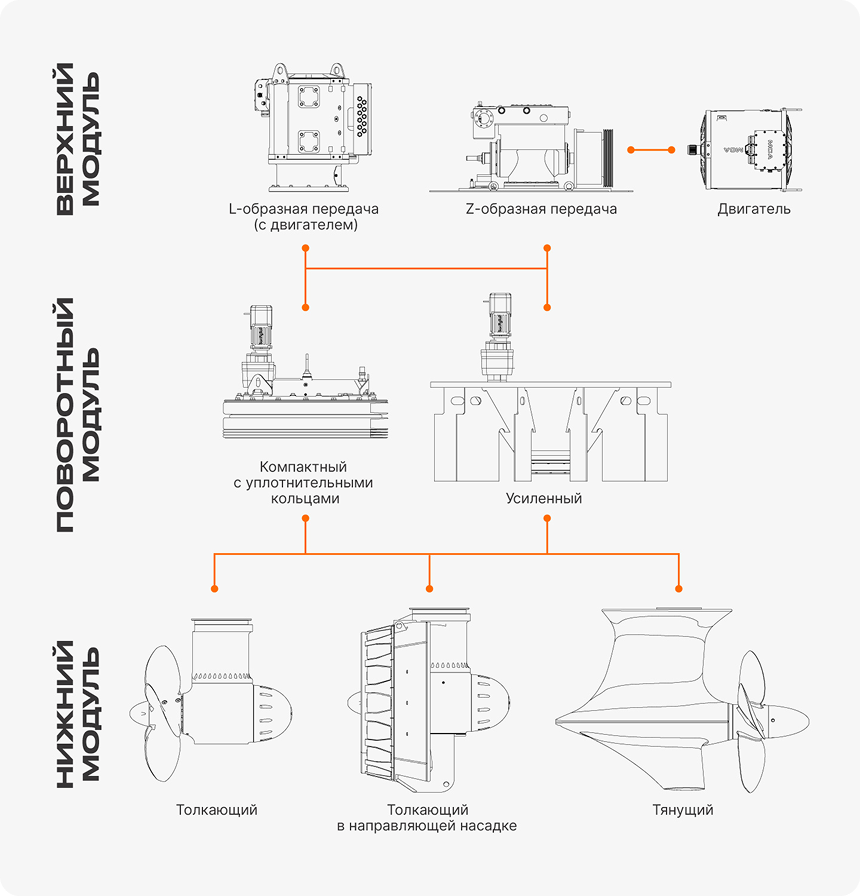

Компоновка

Схему в формате PDF можно скачать по  ссылке
