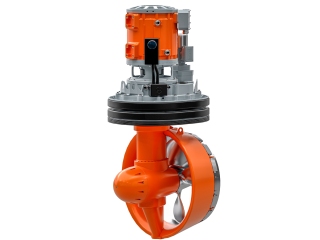

Винторулевые колонки

ВРК-200/400/1200

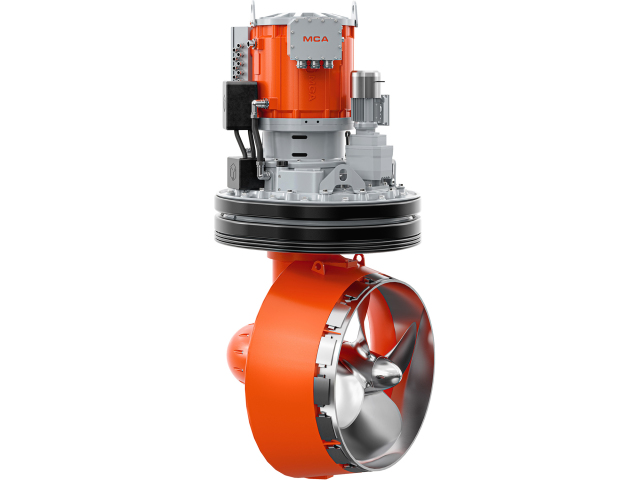

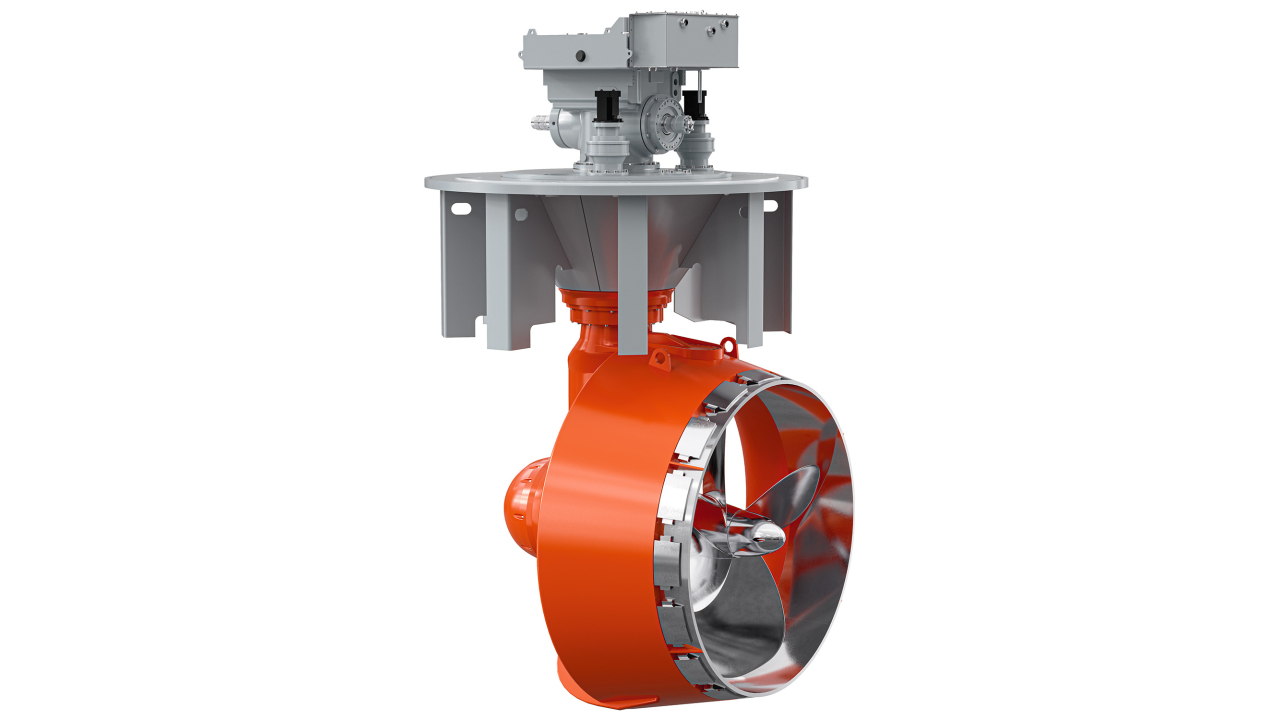

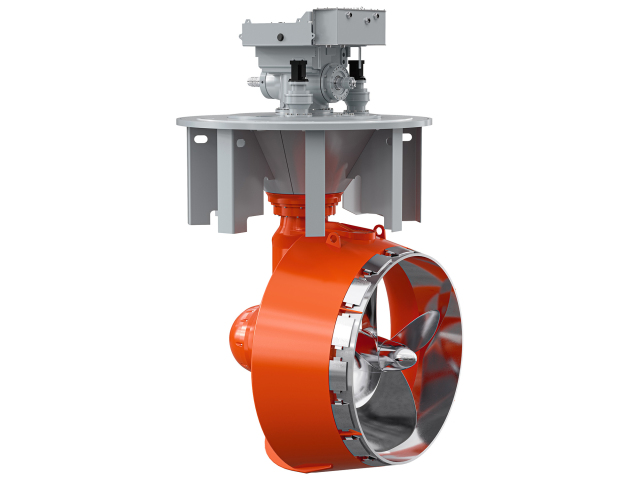

Винторулевая колонка (ВРК) — пропульсивный комплекс, основу которого составляет гребной винт, установленный на азимутальной поворотной конструкции. Объединяя движитель и рулевое устройство, позволяет изменять направление тяги за счет поворота гребного винта относительно вертикальной оси. Обеспечивает судну высокую маневренность и точное позиционирование, необходимые при проведении швартовки, отшвартовки и других операций.
ещё
высокая удельная мощность
поворот вектора тяги на 360°
встроенные системы смазки и охлаждения
Описание продукта

НПК МСА поставляет колонки полностью укомплектованными и готовыми к установке. Их конструкция обеспечивает максимальную компактность и энергоэффективность, а также позволяет использовать колонки на судах с корпусами любых форм. Благодаря небольшим массогабаритным параметрам, ВРК занимают мало места и не требуют усиления корпуса.

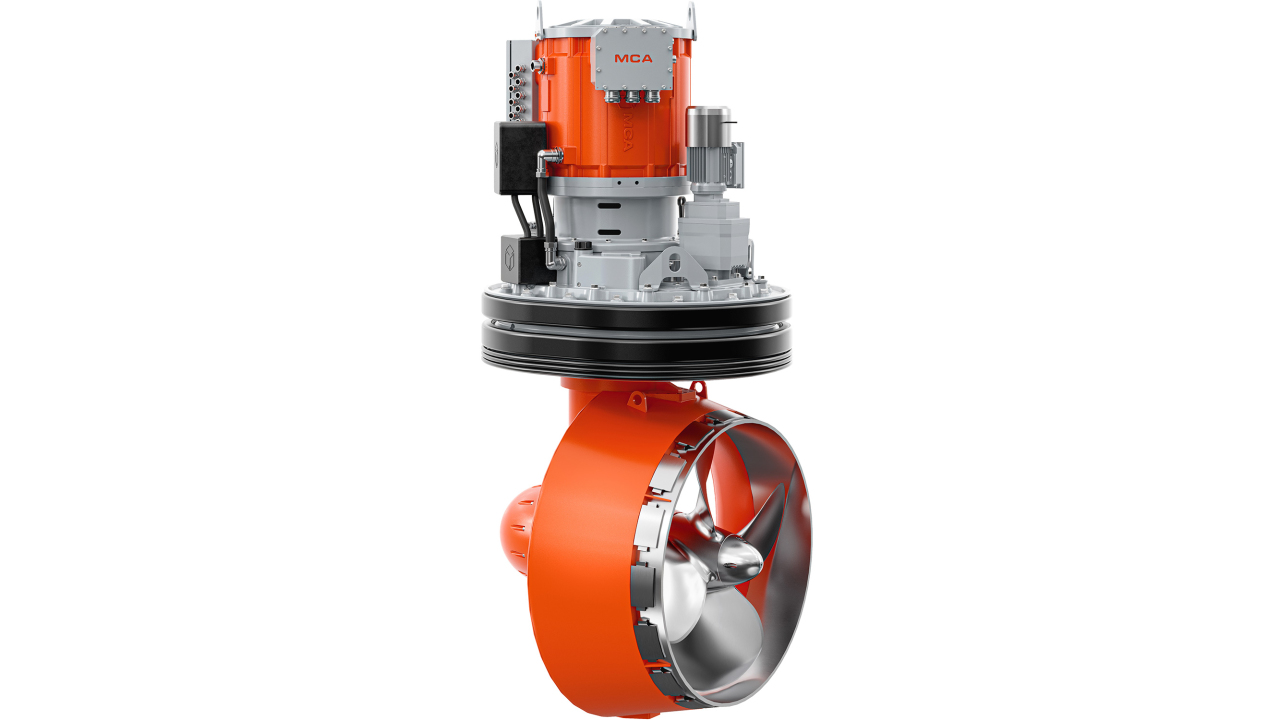

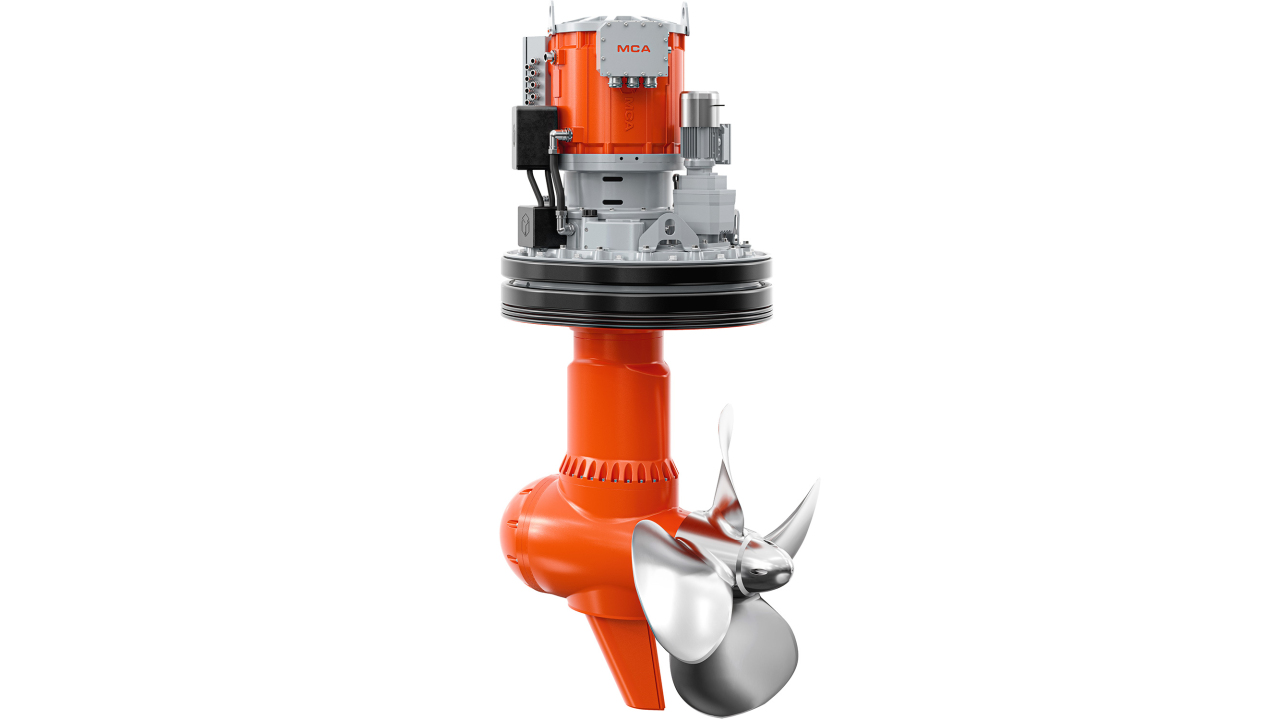

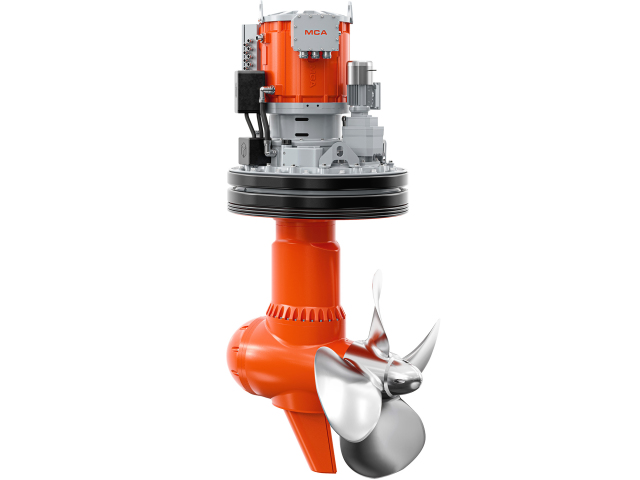

В стандартной комплектации колонки оборудуются коническими насадками с антикоррозионными накладками. По желанию заказчика возможна поставка колонок без насадок.

ВРК разворачиваются вокруг вертикальной оси на 360°. Их вертикальные валы оснащаются карданными передачами, которые снижают жёсткость конструкции и позволяют колонкам сохранять работоспособность даже при сильных механических воздействиях.

Отличительная черта колонок НПК МСА — встроенные системы смазки и охлаждения. Их использование позволило сделать колонки более компактными, уменьшить вероятность протечек и поломок, а также понизить уровень шума.

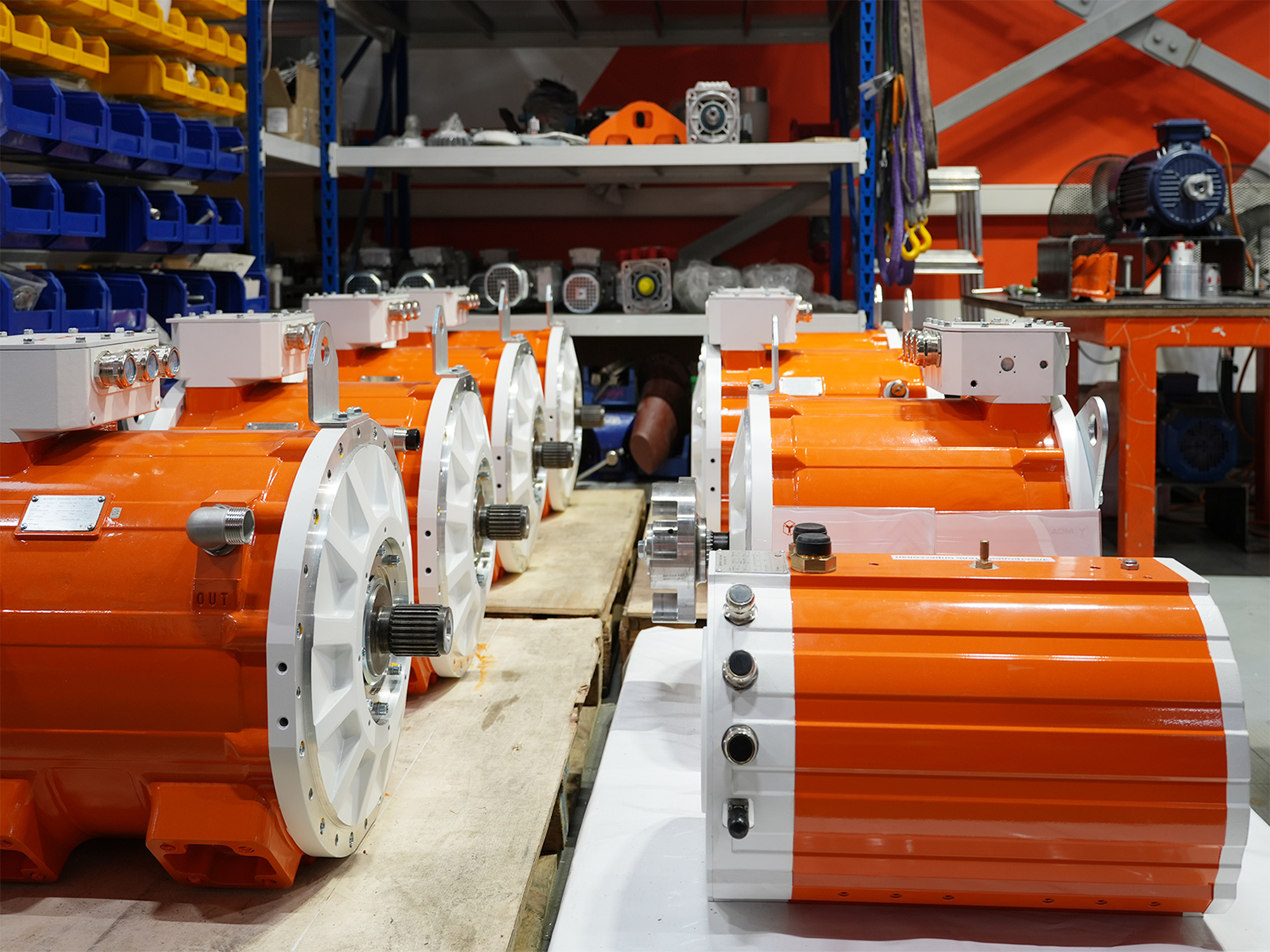

НПК МСА оснащает винторулевые колонки высокоэффективными электродвигателями собственного изготовления, избавляя покупателей от проблем, связанных с поисками подходящих двигателей и их последующим монтажом.

Технические характеристики

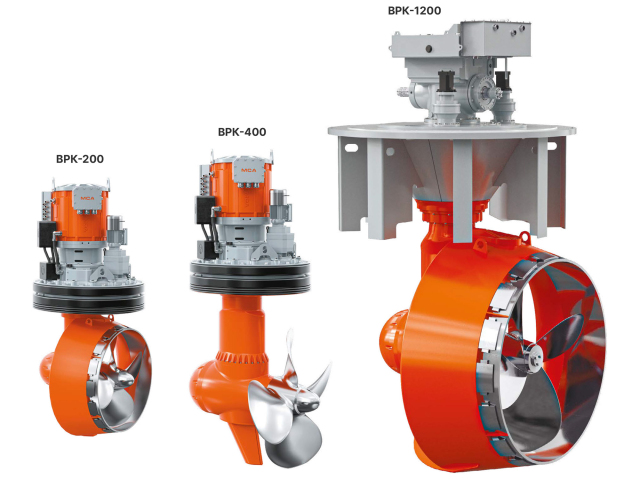

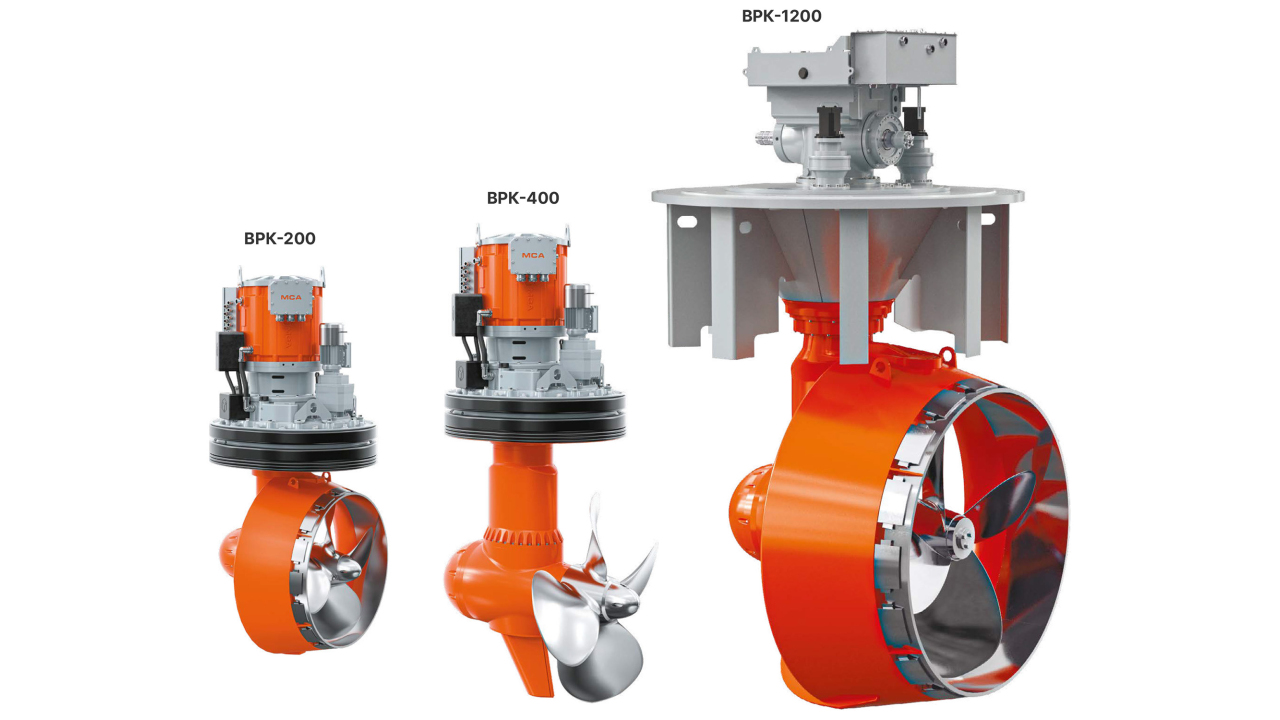

Модель ВРК-200 ВРК-400 ВРК-1200
Мощность, кВт 200 400 1200
Вес с насадкой, кг 1140 1400 14 900
Вес без насадки, кг 990 1200 12 700
Максимальный диаметр гребного винта*, мм 760 1000 2000
Максимальный упор**, кН 20 28 240
Передаточное число 1,1–3,5 1,1–3,5
Частота вращения выходного вала, об/мин до 850 до 850 307–706
Тип толкающий толкающий толкающий
Тип привода L и Z-образные передачи L и Z-образные передачи L и Z-образные передачи
Угол поворота стандартно 360°, опционально ±35° стандартно 360°, опционально ±35° 360°
Установка парная парная парная
Система управления управление выполняется при подключении к судовой СУ
Время поворота на 180°, сек <14 <14 <14
Класс РРРС Лёд 20, РМРС Ice2 РРРС Лёд 20, РМРС Ice2 РРРС Лёд 20, РМРС Ice2

* Параметры винта обговариваются с Заказчиком
** Величина упора зависит от выбранных параметров гребного винта

Видео

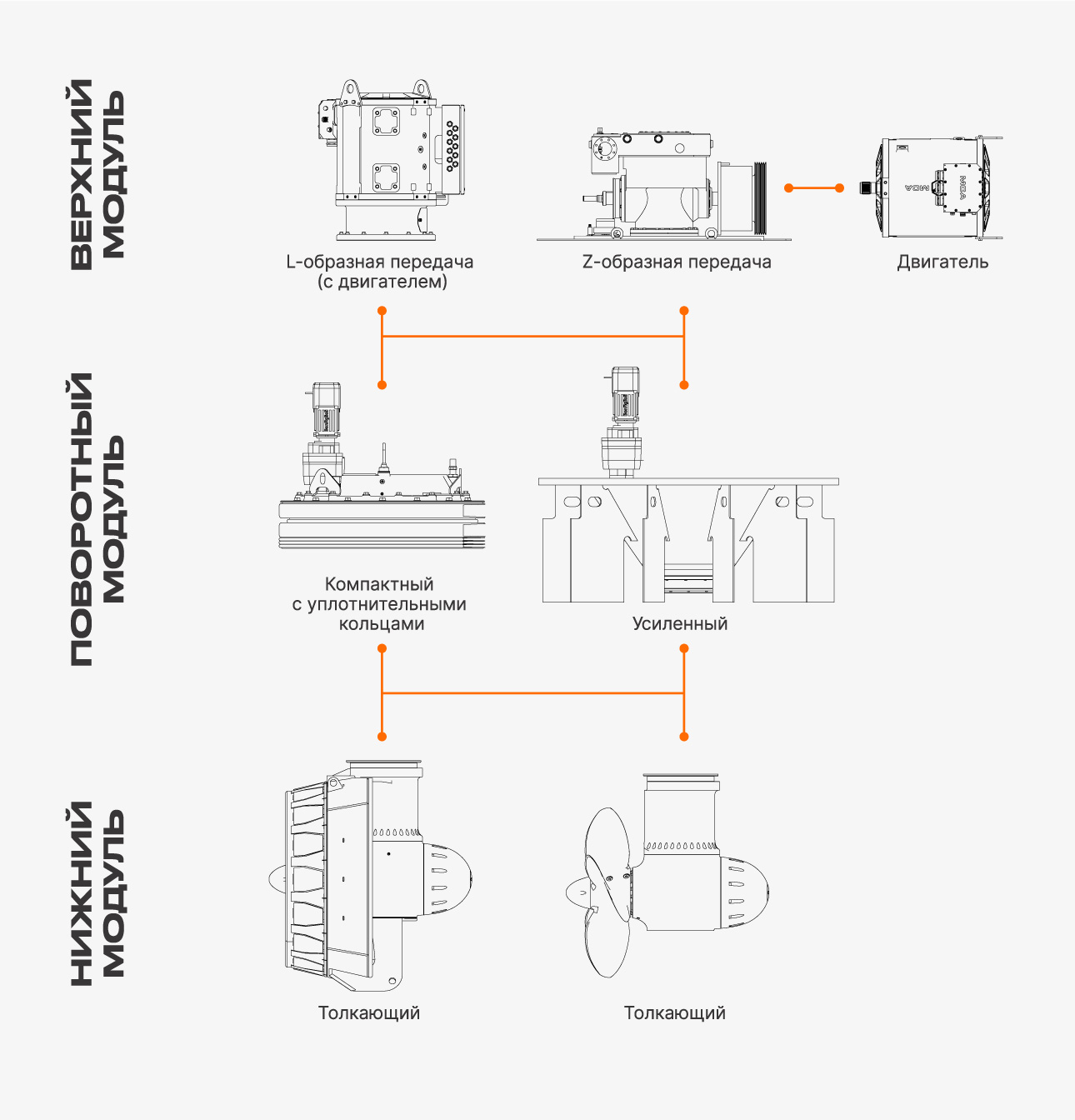

Модульная компоновка

ВРК-200/400

Схему в формате PDF можно скачать по ссылке
Конкретная компоновка ВРК определяется при согласовании технической спецификации.

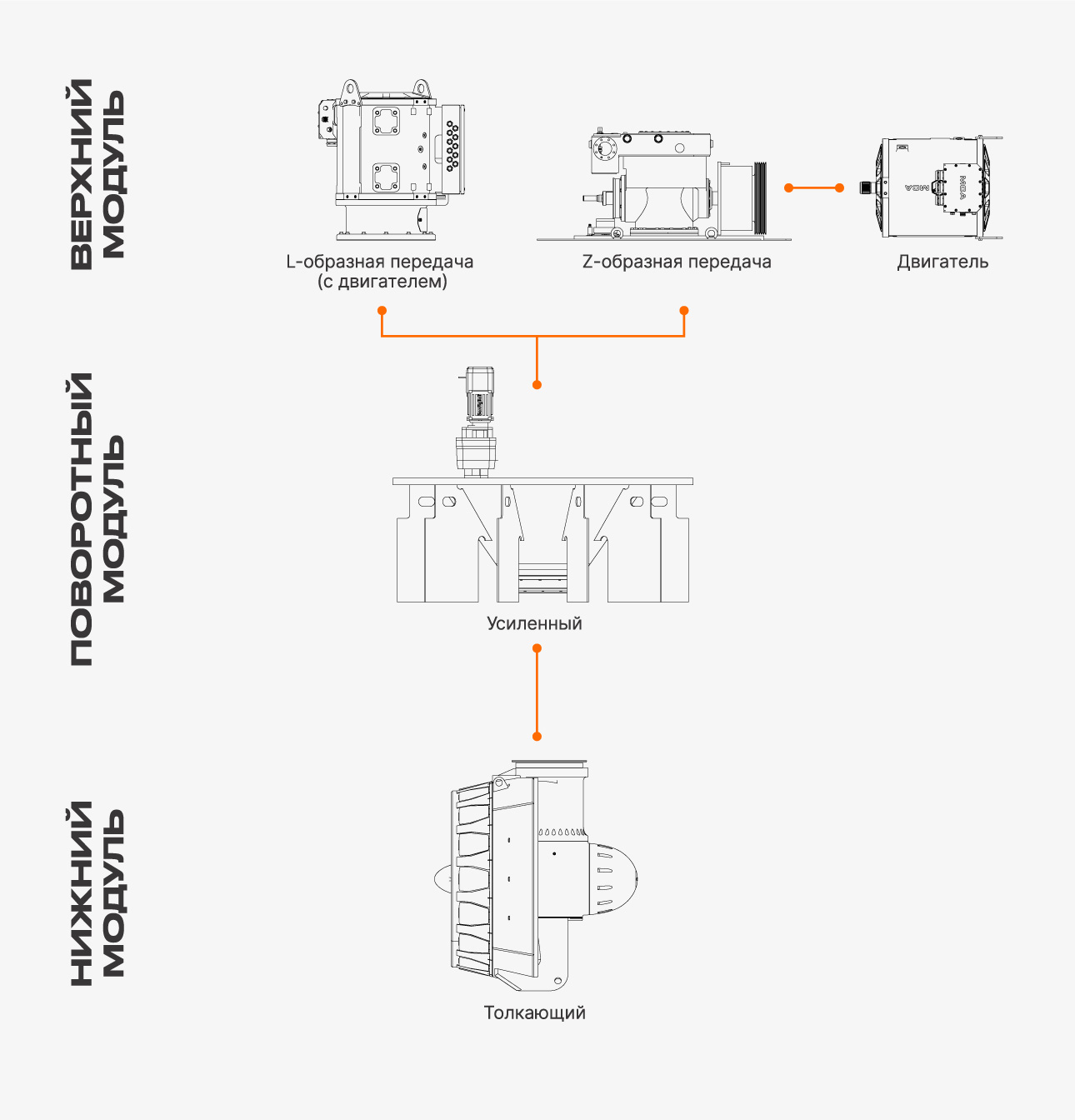

ВРК-1200

Схему в формате PDF можно скачать по ссылке
Конкретная компоновка ВРК определяется при согласовании технической спецификации.
