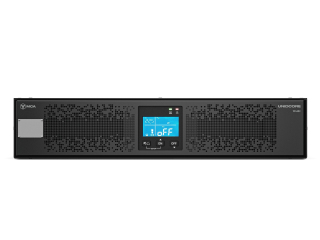

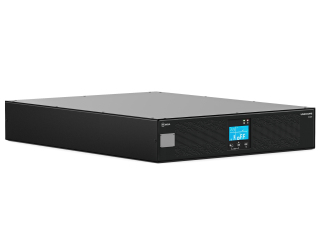

Источник бесперебойного питания UNIDCORE ® 10 (ООО «НПК МСА») (10 кВт / 10 кВА) для малых ЦОД и серверных обеспечивает эталонную стабилизацию и нулевое время переключения на батареи. Построен на базе промышленных свинцово-кислотных аккумуляторов, рассчитан на работу в разных условиях – от перегретых серверных до неотапливаемых техпомещений. В таких центрах обычно стоит от одной до пяти-шести стоек. ИТ-оборудование потребляет до 120 кВт, а общее энергопотребление (с учетом охлаждения, инженерии) — до 250 кВт. Число серверов может сильно различаться: от 20 штук, если нагрузка скромная (около 5 кВт), до тысячи при высокой плотности и максимальных 120 кВт. Такие решения подходят для серверных помещений компаний, небольших медучреждений, вузов, так как характеристик бесперебойника UNIDCORE 10 достаточно для гарантии электропитания установленного оборудования.
Основные параметры
| Топология | двойное преобразование (Online) |
|---|---|
| Форма выходного напряжения | чистый синус |
| Номинальная выходная мощность, кВт/кВА | 10/10 |
| Потребляемая мощность, не более, кВт | 13 |
| Входное напряжение переменного тока частотой 50 (60) Гц ± 10 Гц, В | 305–485 (3ф+N) |
| Выходное напряжение переменного тока, В | 380/400/415 (три фазы) 220/230/240 (одна фаза) |
| Частота выходного напряжения, Гц | 50/60 |
| Коэффициент искажения выходного напряжения | <2% |
| КПД | 96% |
| Перегрузочная способность | <105%: продолжительно; 105%–125%: в течение 120 секунд; 125%–150%: в течение 30 секунд; >150%: в течение 200 мс |
| Ток заряда АКБ, А | до 8 |
| Габариты, мм | 440 × 643 × 89 |
| Масса, кг | 18 |
| Параллельная работа | до 4 шт. |
| Резервирование | N+1 / N+X |
| Горячая замена модулей | нет |
| MTTR | снижен за счёт модульности |
Батарейный блок
| Тип АКБ | свинцово-кислотная |
|---|---|
| Напряжение, В | 240 |
| Емкость батарей, А∙ч | 9 |
| Ток заряда, А | 2 |
| Габариты, мм | 440 × 650 × 130 |
| Масса, кг | 75 |
Управление и мониторинг
| Дисплей | LCD-дисплей и LED-индикация |
|---|---|
| Интерфейсы (базовые) | порт USB type B – 1 порт RS-232 – 1 порт REPO – 1 дискретные выходы сигнализации – 4 |
| Опционально | SNMP, Modbus |
| ПО | МСА |
Условия эксплуатации
| Температура, °C | 0…+45 |
|---|---|
| Влажность | 0–95% без конденсата |
| Высота над уровнем моря | до 1500 м без снижения мощности |
| Сертификация | ISO 9001:2015 |
| Гарантия | 2 года |
Промышленная надёжность и двойное преобразование. Устройство работает по принципу непрерывного преобразования входящего тока в постоянный, а затем обратно в переменный. Благодаря такой технологии аккумулятор постоянно подключен к цепи, поэтому время переключения на батареи составляет 0 мс, а на выходе формируется эталонный чистый синус, что особенно важно, когда речь идет о чувствительной электронике, системах хранения данных и телекоммуникационном оборудовании.
Свинцово-кислотные аккумуляторы. Срок службы кислотных батарей достигает 8 лет при глубине разряда до 30% (~1200 циклов); при полном разряде ресурс снижается до ~250 циклов.
Максимальное время автономии: не менее 3 минут работы от АКБ на номинальной мощности 10 кВт – этого достаточно для штатного завершения работы серверов и полноценного запуска ДГУ. Увеличение времени возможно за счёт использования батарей большей ёмкости.
Рабочий диапазон температур составляет от 0 до +45 °C.
Управление и удалённый мониторинг: поддержка контроля посредством SNMP, «сухие контакты», Modbus. Интеграция в системы диспетчеризации ЦОД (DCIM, BMS) для отслеживания состояния, уровня заряда и параметров сети в реальном времени.
Гибкость и масштабируемость. Онлайн-ИБП UNIDCORE 10 можно адаптировать под любые задачи: от одиночной серверной до распределённого дата-центра с топологией резервирования N+1.
Применение
Оборудование МСА производится для коммерческих центров ОД, серверных помещений предприятий малого / среднего бизнеса, телекоммуникационной инфраструктуры и промышленных объектов. Этот трехфазный источник обеспечит надёжное резервное питание, стабильную работу оборудования и удалённый мониторинг.
Сценарии размещения
Универсальное исполнение позволяет встраивать силовые и аккумуляторные блоки в 19-дюймовые стойки или устанавливать их как самостоятельные напольные устройства:
Инверторный модуль (ИБП) имеет компактные размеры 440 × 643 × 89 мм с возможностью интеграции как внутри серверного шкафа, так и отдельно. Батарейный модуль (МБ) имеет размеры — 440 × 650 × 130 мм, его можно установить так же, как и ИБП, в том числе в техническом помещении.
Почему выбирают UNIDCORE 10 с двойным преобразованием производства НПК МСА
Для небольших центров обработки данных и серверных важны не только мощность ИБП, но и ресурс аккумуляторов, удобство обслуживания и интеграция в систему диспетчеризации. UNIDCORE 10 сочетает онлайн-топологию, свинцово-кислотные батареи и поддержку современных интерфейсов мониторинга. По показателям автономной работы не уступает конкурентам. Это делает его практичным и востребованным решением для объектов, где простой оборудования допускать нельзя. В рамках программы импортозамещения модель российского производства может быть отличной альтернативой аналогам зарубежных компаний.
МСА осуществляет поставку, пусконаладку, сервис на всей территории РФ. Конфигурация – по ТЗ заказчика. Предоставляется гарантия на ИБП и батарейный блок – 2 года.
UNIDCORE 10 со свинцово-кислотными батареями для малых ЦОД и серверных – это оптимальное решение от российского производителя для гарантированного электропитания вашего серверного помещения или малого ЦОД.
Нужен точный расчет под инфраструктуру вашего объекта? Оставьте заявку.
Специалисты МСА подготовят коммерческое предложение с учётом особенностей вашего проекта.
