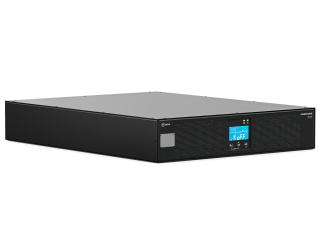

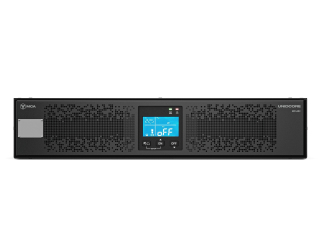

Источник бесперебойного питания UNIDCORE 20 (20 кВт / 20 кВА)
Со свинцово-кислотными батареями
UNIDCORE 20 — это трёхфазный онлайн-ИБП мощностью 20 кВт со свинцово-кислотными аккумуляторами для малых ЦОД и серверных. Поддерживает холодный старт от батарей при отсутствии входной сети. Встроенный статический байпас автоматически переключает нагрузку на питание от сети при перегрузках, аварийных режимах, а также если необходимо провести техническое обслуживание прибора. Схемотехническая реализация позволяет потреблять ток из сети эффективно, близко к синусоиде.
Источник бесперебойного питания UNIDCORE® 20 (ООО «НПК МСА») (20 кВт / 20 кВА) для малых ЦОД и серверных обеспечивает критически важное оборудование стабилизированным трёхфазным током при отключении сетевого питания или выходе его параметров за допустимые пределы.
Построен на базе промышленных кислотных аккумуляторов, рассчитан на работу в самых разных условиях – от серверных до неотапливаемых технических помещений. Это актуально для центров, где обычно предусмотрено от трёх до шести стоек. Для небольших дата-центров характеристик системы резервирования UNIDCORE достаточно для гарантии электропитания приоритетного оборудования.
до 99% в режиме байпас; до 96% в режиме онлайн-преобразования; до 86% в автономном режиме
Перегрузочная способность
<105%: продолжительно; 105%–125%: в течение 120 секунд; 125%–150%: в течение 30 секунд; >150%: в течение 200 мс
Ток заряда АКБ, А
до 8
Габариты, мм
440 × 760 × 89 (габариты меньше, чем у аналогов других производителей)
Масса, кг
24
Параллельная работа
до 4 шт.
Батарейный блок
Тип АКБ
свинцово-кислотная
Напряжение, В
240
Емкость батарей, А∙ч
9
Горячая замена батарейных модулей
да
Габариты, мм
440 × 650 × 130
Масса, кг
75
Управление и мониторинг
Дисплей
LCD-дисплей и LED-индикация
Интерфейсы (базовые)
порт RS232 предназначен для подключения ИБП к компьютеру; порт USB type B для управления с компьютера; REPO – аварийное дистанционное отключение питания; дискретные выходы сигнализации – 4
Опционально
SNMP, Modbus
Условия эксплуатации
Температура, °C
0…+45
Влажность
0–95% без конденсата
Высота над уровнем моря
до 1500 м без снижения мощности
Сертификация
ISO 9001:2015
Гарантия
2 года
Преимущества
Промышленная надёжность и двойное преобразование. Схема двойного преобразования обеспечивает качественное выходное питание в виде чистой синусоиды и бесперебойный переход на батареи, что особенно значимо для электроники и инфраструктурных решений.
В системе используются свинцово-кислотные батареи с проектным сроком службы до 8 лет и циклическим ресурсом от 250 (полный разряд) до 1200 циклов (разряд 30%). Температура, режимы заряд разряда, пиковые нагрузки, качество зарядки, обслуживание и хранение в разряде существенно влияют на срок службы АКБ.
Период резервирования: обеспечивается 3-минутная автономия при номинальной мощности 20 кВт. Этот запас гарантирует безопасное отключение серверного оборудования до того момента, как ДГУ выйдет на рабочий режим. Для увеличения времени резерва предусмотрена возможность масштабирования ёмкости.
Наименование
Нагрузка, %
25
50
75
100
Нагрузка, Вт
5000
10 000
15 000
20 000
ИБП + 2 батарейных модуля
Время, мин
24
9
5
3
ИБП + 4 батарейных модулей
60
23
12
8
ИБП + 6 батарейных модулей
97
42
23
16
ИБП + 8 батарейных модулей
136
62
37
23
Рабочий диапазон температур составляет от 0 до +45 °C.
Мониторинг и управление: поддержка удалённого контроля через SNMP, Modbus, «сухие контакты». Интеграция в системы диспетчеризации ЦОД (BMS, DCIM) позволяет отслеживать состояния, уровень заряда и параметры сети в реальном времени.
Гибкость и масштабируемость. Систему можно адаптировать под любые задачи: от одиночной серверной до распределённого дата-центра с топологией резервирования N+1.
Применение
Оборудование МСА производится для коммерческих и корпоративных центров ОД, серверных помещений, узлов связи, телекоммуникационной инфраструктуры и промышленных объектов. Данная модель ИБП подходит для задач, где требуется надёжное резервное питание, стабильная работа оборудования и возможность удалённого мониторинга.
Сценарии размещения
Благодаря модульности инверторной и аккумуляторной частей UNIDCORE 20 легко интегрируется в стандартные 19-дюймовые шкафы для машинных залов и серверных помещений:
Инверторный модуль (ИБП) отличается компактными размерами 440 × 760 × 89 мм (возможно размещение как внутри серверного шкафа, так и отдельно). Размеры батарейного модуля (МБ): 440 × 650 × 130 мм. МБ можно установить так же, как и ИБП (в том числе в техническом помещении).
Почему стоит выбрать UNIDCORE 20 с двойным преобразованием российского производства
Для небольших центров обработки данных и серверных важны не только мощность ИБП, но и ресурс аккумуляторов, удобство обслуживания и интеграция в систему диспетчеризации. UNIDCORE 20 сочетает онлайн-топологию, поддержку различных интерфейсов мониторинга. По показателям автономной работы не уступает конкурентам. Это делает его практичным и востребованным решением для объектов, где простой оборудования допускать нельзя. МСА занимается производством ИБП, СНЭ, ДИ, имеет большой опыт в реализации проектов разного масштаба и назначения. В штате компании — инженеры, конструкторы и схемотехники с глубокими практическими знаниями и навыками, позволяющими превращать пожелания заказчиков в надёжные и удобные решения. НПК МСА выполняет подбор конфигурации, поставку, пусконаладку и сервис по всей России. Гарантия на ИБП, батарейный блок – 24 месяца.
UNIDCORE 20 с АКБ для серверных и ЦОД – это надежное решение от российского производителя для стабильного электропитания вашего объекта.
Нужен расчет под вашу инфраструктуру? Оставьте заявку.
