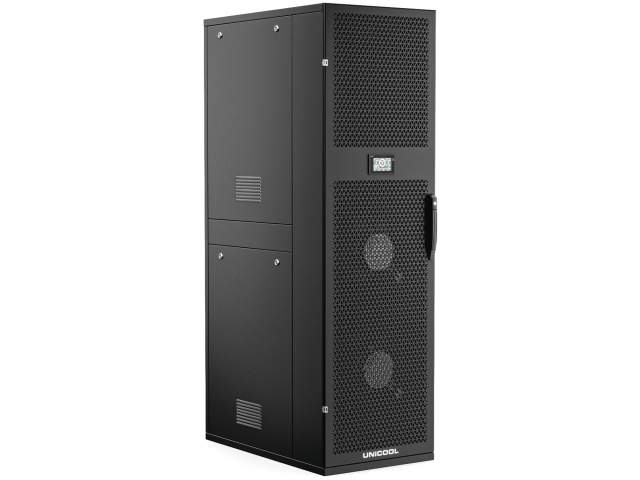

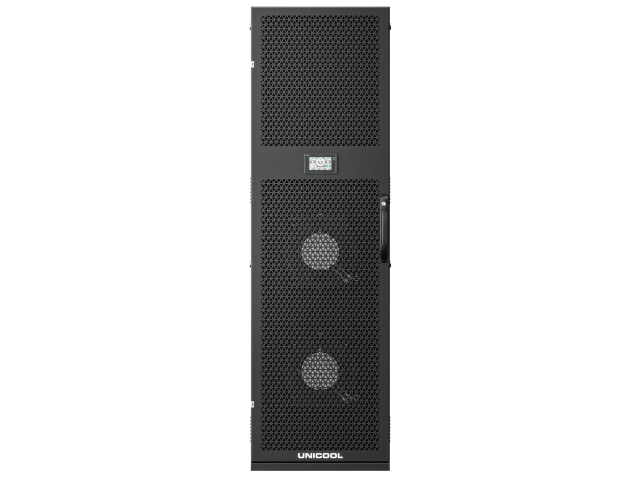

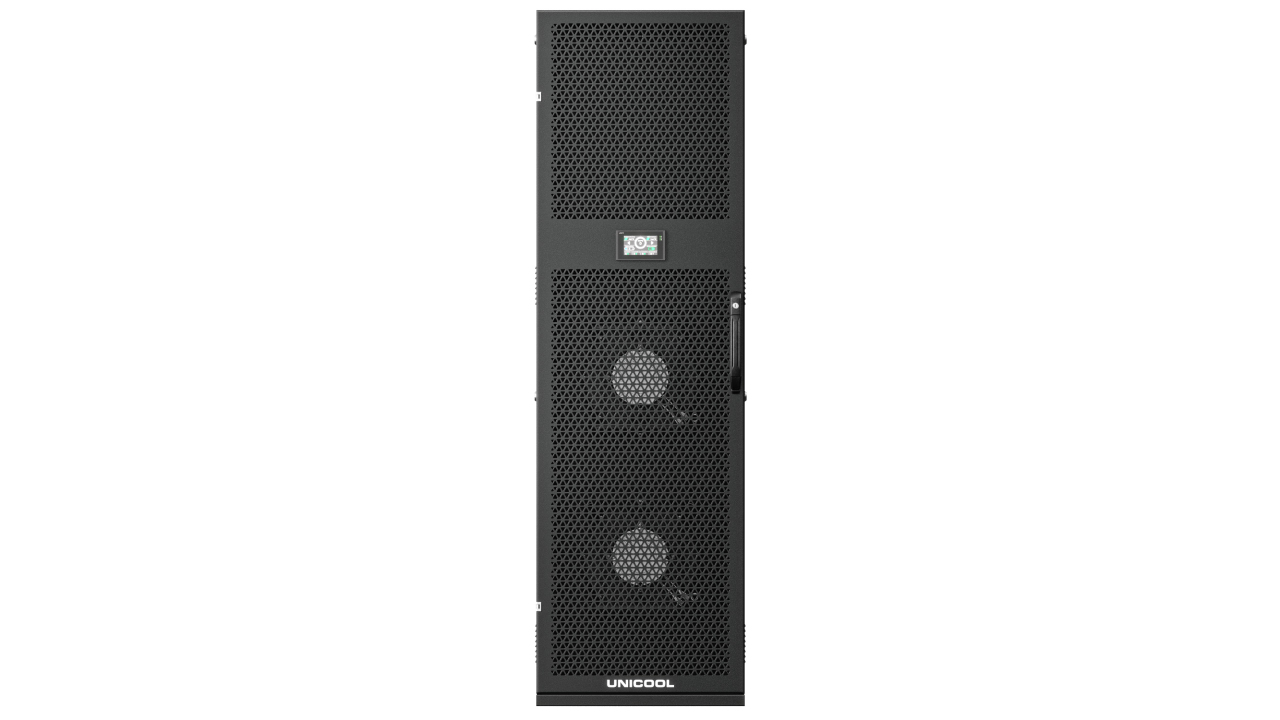

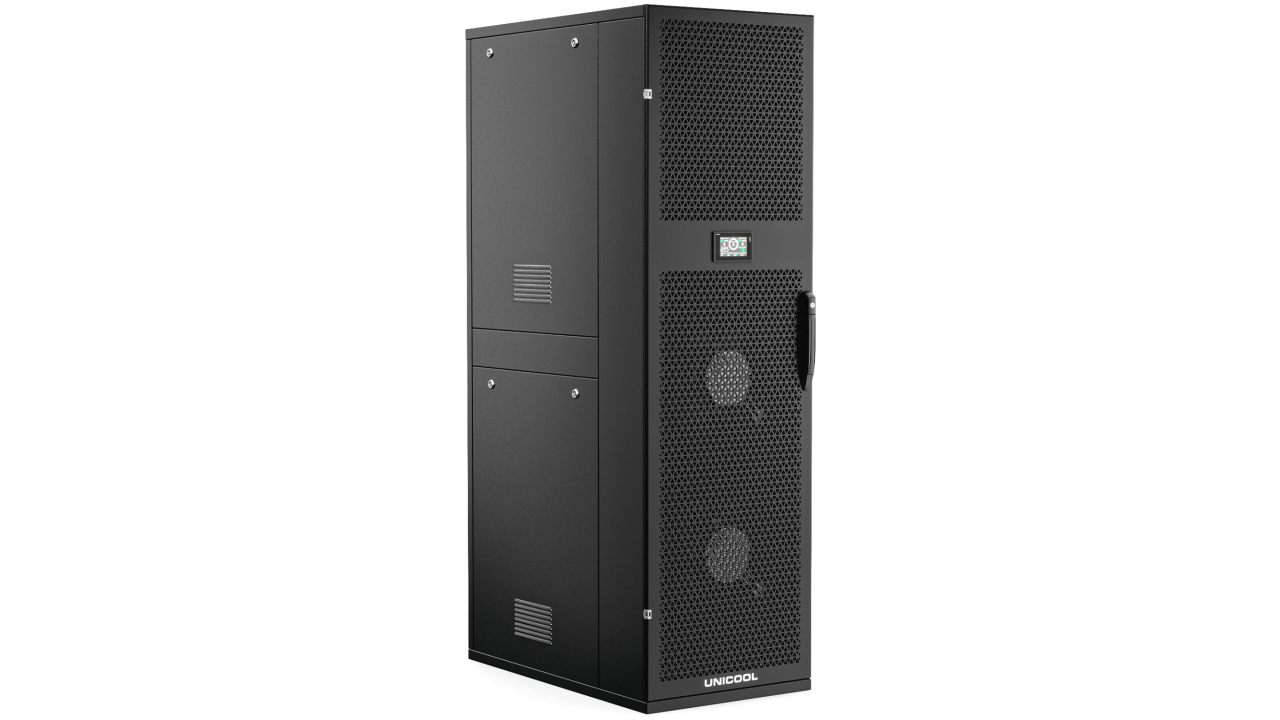

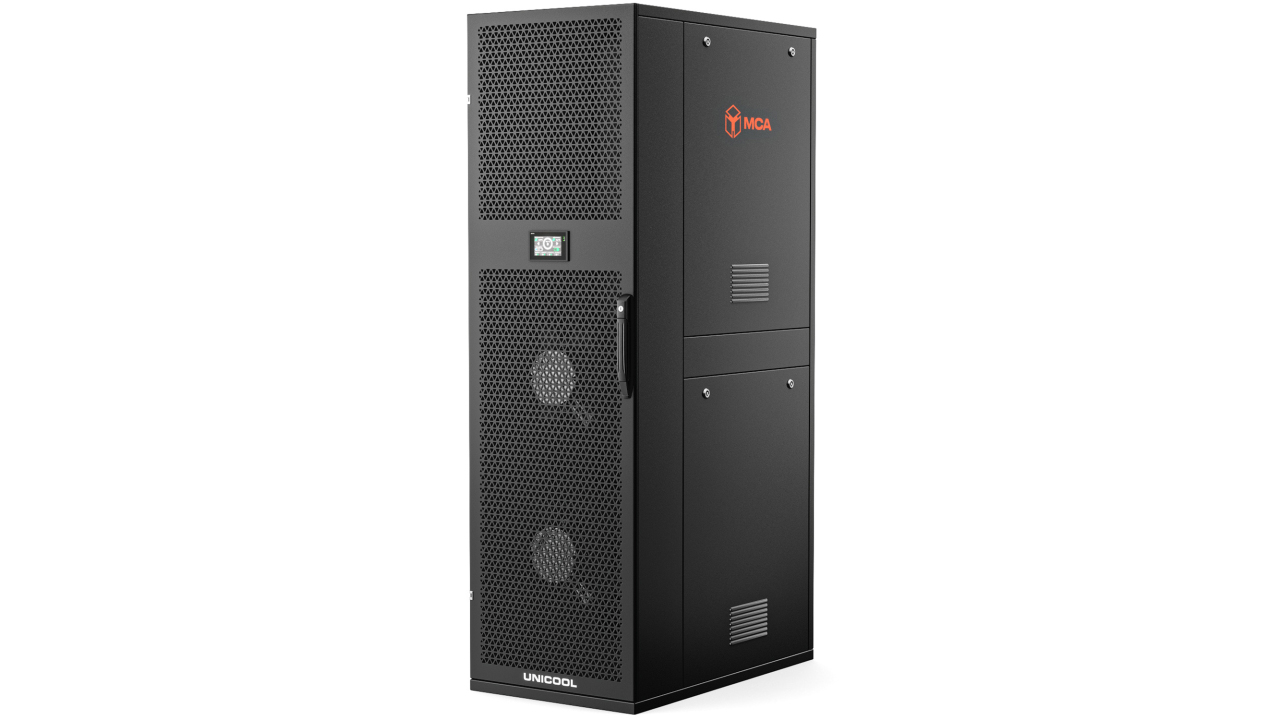

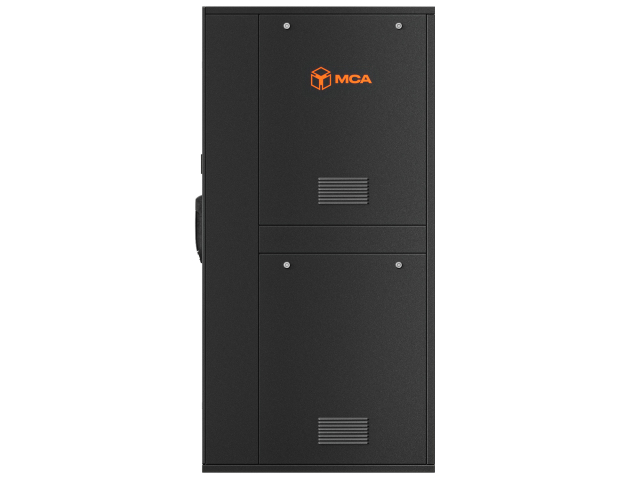

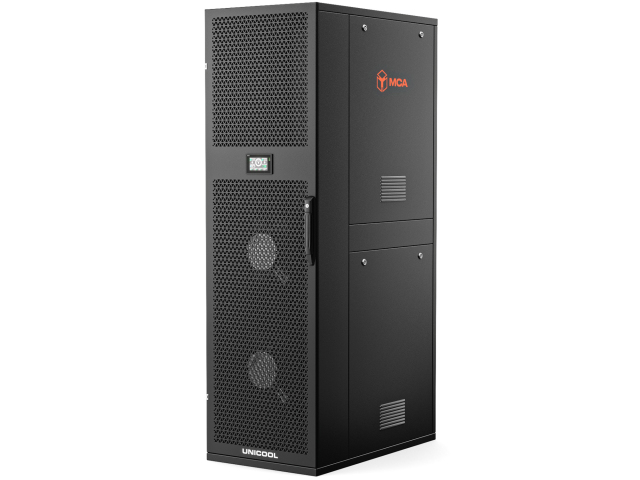

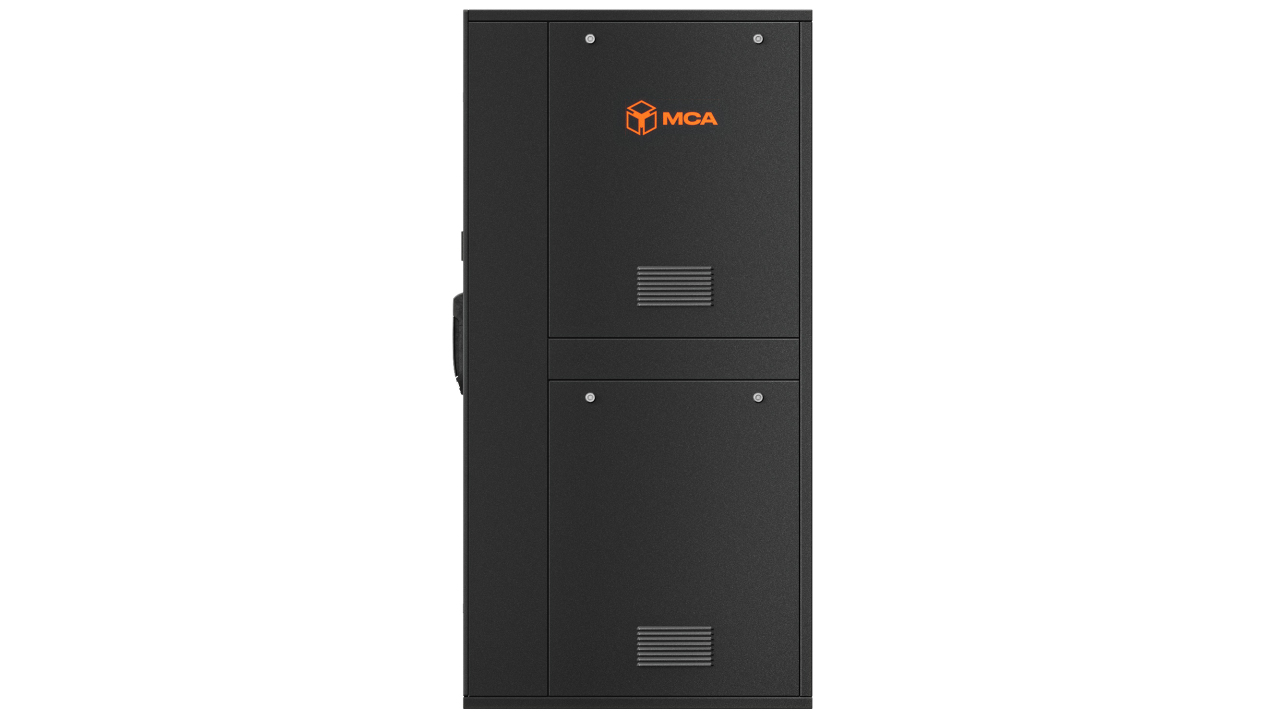

Прецизионный кондиционер UNICOOL® (ООО «НПК МСА») КПМ-2050 — межрядный прецизионный кондиционер DXW на 50 кВт — решение для ЦОД с высокой плотностью тепловыделения, где требуется локальный отвод тепловых нагрузок непосредственно между серверных стоек. Такое исполнение актуально в высокоплотных вычислительных кластерах, серверных залах с неравномерным распределением нагрузки, а также при модернизации ЦОД, где требуется увеличить мощность охлаждения без масштабной реконструкции существующей инфраструктуры.
Внутрирядное исполнение укорачивает путь движения воздуха, а водяное охлаждение конденсатора обеспечивает эффективный отвод тепла при ограничениях по размещению наружных блоков. КПМ-2050 сочетает высокую холодопроизводительность (50 кВт), масштабируемость (возможность группового управления до 32 единиц) и энергоэффективность (EER = 3,6), обеспечивая стабильные условия эксплуатации современного ИТ-оборудования.
КПМ-2050 — межрядный напольный кондиционер с водоохлаждаемым конденсатором, предназначенный для применения в составе инженерной инфраструктуры ЦОД, серверных и технологических помещений. Холодопроизводительность 50 кВт при расходе воздуха 6850 м³/ч позволяет эффективно работать при значительном тепловыделении, а коэффициент явного теплосъема SHR 0,95–1,00 обеспечивает теплосъем от ИТ-оборудования без избыточного осушения воздуха.
DX-холодильный контур с двумя инверторными спиральными компрессорами обеспечивает плавное регулирование производительности и адаптацию к изменяющейся нагрузке. Водоохлаждаемый конденсатор рассчитан на работу с существующим контуром с параметрами 30/35 °С и рабочим диапазоном +15…+40 °С, что упрощает интеграцию в инфраструктуру ЦОД с сухими градирнями или другими системами отвода тепла.
Габариты 2000×600×1070 мм соответствуют стандарту серверного ряда и позволяют устанавливать кондиционер непосредственно между стойками без увеличения занимаемой площади машинного зала.
Номинальная потребляемая мощность увлажнителя, кВт
7,50–11,25
Номинальная потребляемая мощность нагревателя, кВт
6
EC-вентиляторы
Электронный расширительный клапан (EEV)
Гидромодуль
Драйкулер / градирня
Преимущества
Водяное охлаждение конденсатора для ЦОД высокой мощности Использование водоохлаждаемого конденсатора позволяет организовать эффективный отвод тепла через внешний водяной контур. В отличие от решений с воздушным конденсатором, оборудование не требует размещения крупного наружного блока с фреоновыми трассами, что упрощает проектирование и монтаж инженерной инфраструктуры.
Прецизионный кондиционер 50 кВт для высоконагруженных зон Холодопроизводительность 50 кВт позволяет применять КПМ-2050 на объектах с высокой плотностью тепловыделения. Высокий коэффициент явного теплосъема SHR 0,95–1,00 обеспечивает использование большей части холодопроизводительности для снижения температуры воздуха, а не для избыточного удаления влаги.
Минимальные потери холода за счет короткого воздушного тракта Размещение между стойками сокращает расстояние движения воздуха: установка забирает нагретый воздух непосредственно из горячего коридора и возвращает подготовленный поток в холодный коридор. Такая схема снижает риск смешивания воздушных потоков и образования локальных перегревов.
Решение для модернизации существующих ЦОД КПМ-2050 обеспечивает увеличение холодопроизводительности отдельных зон без полной реконструкции системы ОВиК. Это актуально при добавлении новых вычислительных комплексов, GPU-серверов или расширении виртуализированных сред.
Применение
UNICOOL® КПМ-2050 рекомендуется использовать в:
серверных помещениях и машинных залах ЦОД, вычислительных кластерах (HPC, AI/ML, Big Data) с высокой плотностью тепловыделения, где требуется локальный отвод тепла от отдельных зон с повышенной ИТ-нагрузкой;
серверных с мощными GPU- и вычислительными системами;
помещениях с неравномерным распределением тепловыделения, где необходимо устранение локальных «горячих точек» между серверными рядами;
проектах модернизации существующих серверных, когда требуется увеличить холодопроизводительность без значительной реконструкции системы охлаждения;
объектах с ограничениями по размещению наружного оборудования;
серверных и ЦОД с требованиями к масштабируемости, где необходимо поэтапное увеличение мощности по мере роста ИТ-нагрузки.
Если большая часть стоек имеет небольшую нагрузку, но 1–2 ряда оборудования выделяют значительно больше тепла, а увеличивать мощность всей системы кондиционирования неэффективно, применяется внутрирядное охлаждение.
Сценарии размещения
При проектировании системы ОВиК учитываются фактическая мощность серверных стоек, схема воздушных потоков, требования к резервированию и запас по холодопроизводительности.
Серверные зоны с умеренной плотностью размещения, где есть «горячие точки». При 5–8 кВт на стойку применяется для группы из 3–8 серверных шкафов в одном ряду.
Ряды с повышенной тепловой нагрузкой При 10–15 кВт на стойку один кондиционер устанавливается на 2–4 шкафа и используется для компенсации тепловыделения отдельных рядов, где мощности общей системы кондиционирования недостаточно.
Высокоплотные вычислительные зоны Для стоек 15–30 кВт и выше КПМ-2050 обеспечивает эффективный отвод тепла серверного оборудования, GPU-систем и вычислительных комплексов с высокой концентрацией тепловыделения.
Машинные залы ЦОД с поэтапным развитием инфраструктуры Несколько установок объединяются в масштабируемую систему с возможностью резервирования и увеличения мощности по мере роста ИТ-нагрузки.
UNICOOL® КПМ-2050 — межрядный прецизионный кондиционер мощностью 50 кВт с DX-холодильным контуром и водяным охлаждением конденсатора. Сочетание высокой холодопроизводительности, расхода воздуха 6850 м³/ч делает оборудование эффективным решением. КПМ-2050 способен эффективно обслуживать несколько стандартных серверных стоек при умеренной плотности нагрузки или использоваться как локальный источник холода для одной-двух высоконагруженных стоек с повышенным тепловыделением. Водяное охлаждение конденсатора позволяет интегрировать оборудование в существующую инфраструктуру холодоснабжения ЦОД и применять его в проектах с ограничениями по размещению наружных блоков.
