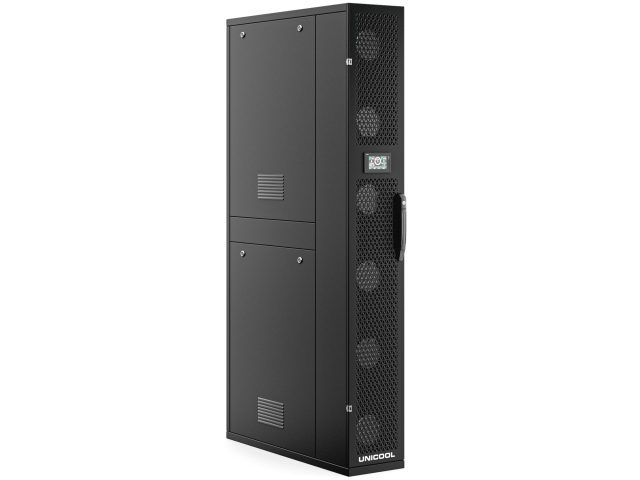

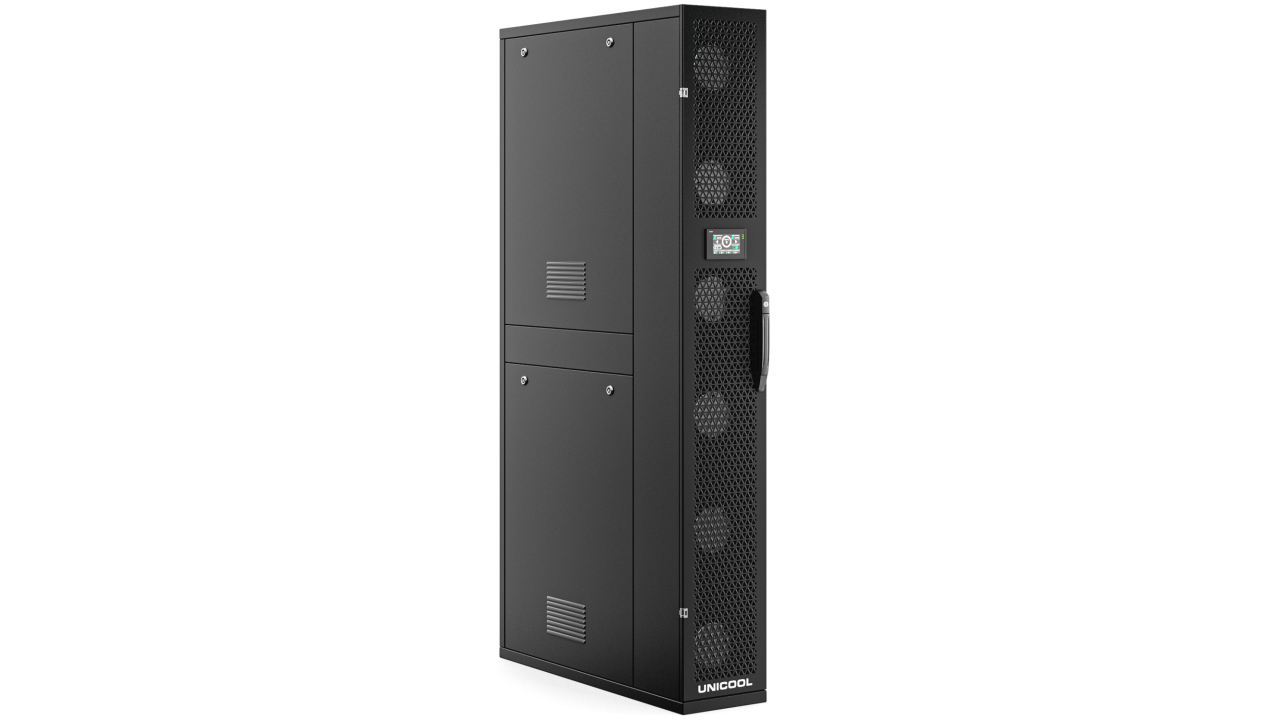

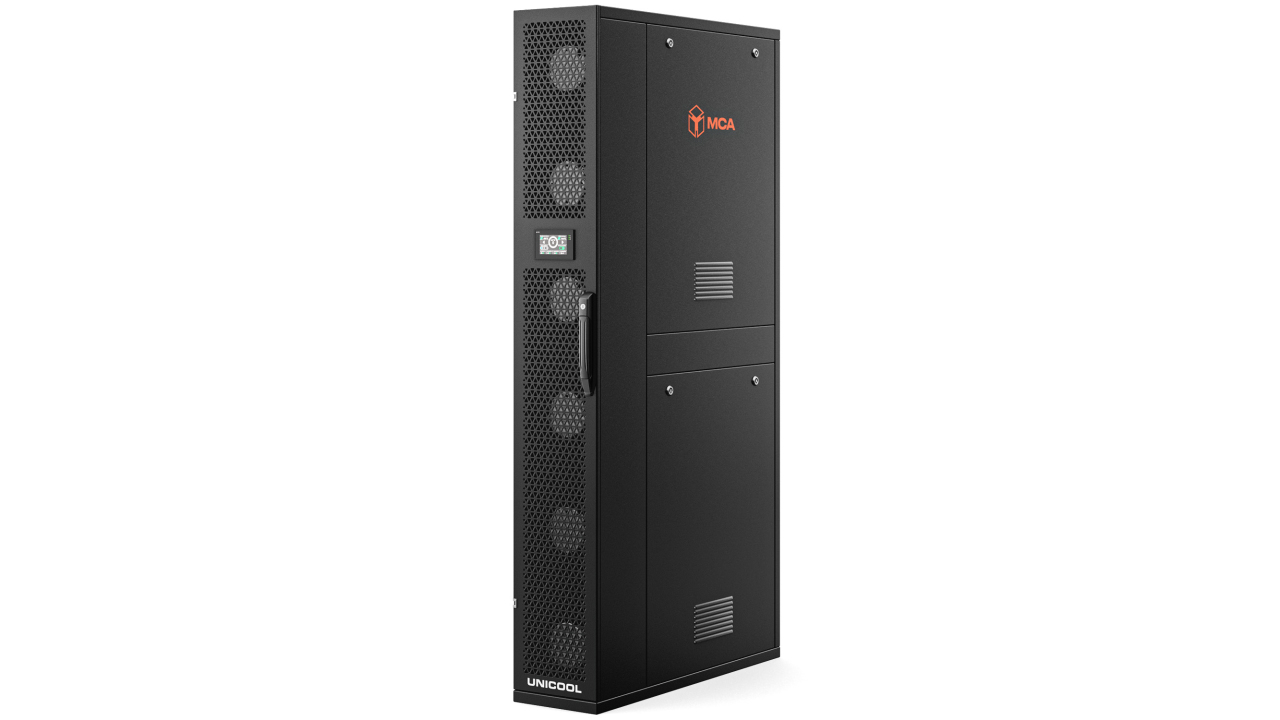

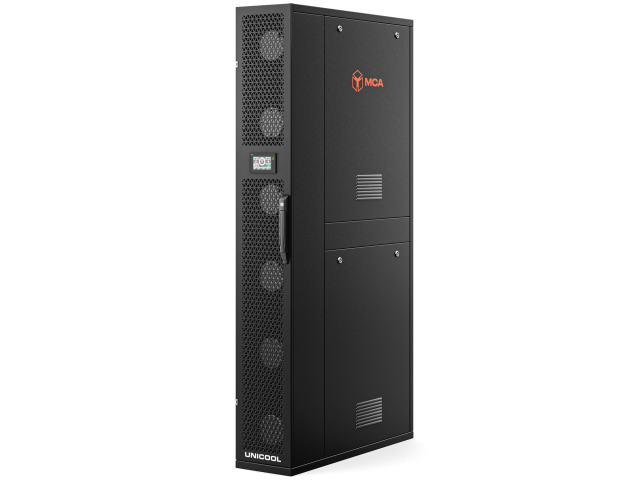

Прецизионный кондиционер UNICOOL® КПМ-3020 (ООО «НПК МСА») — межрядный кондиционер с холодопроизводительностью 20 кВт для охлаждения серверных зон, вычислительного оборудования, лабораторий и других технологических помещений. Кондиционер относится к оборудованию класса CRAH и использует внешний контур CW (chilled water): тепло от воздуха передаётся воде или водному раствору гликоля, поступающему от чиллера. Собственной холодильной машины, компрессора и холодильного контура в составе КПМ-3020 нет. Расход воздуха 4000 м³/ч и высокий коэффициент явного теплосъёма SHR 0,95–1,00 означают, что до 95–100% холодопроизводительности используется для отвода явного тепла, что особенно важно для серверного и электронного оборудования. Узкий корпус (300 мм) удобен для установки между рядами стоек и серверных шкафов.
КПМ-3020 — внутрирядный прецизионный кондиционер UNICOOL с холодопроизводительностью 20 кВт, предназначен для работы в системах централизованного холодоснабжения. Охлаждение воздушного потока осуществляется в теплообменнике по водяному контуру. В качестве хладоносителя используется охлажденная вода или водный раствор гликоля, циркулирующий между теплообменником кондиционера и внешней холодильной машиной (чиллером). Расчётный температурный режим хладоносителя составляет 7/12 °C (температура подачи/обратного потока).
Расход воздуха до 4000 м³/ч обеспечивает необходимый воздушный поток для отвода тепла в пределах обслуживаемой зоны. При температуре воздуха на входе 35 °C кондиционер подаёт охлаждённый воздух с температурой 18–20 °C. Номинальная потребляемая мощность составляет 1 кВт. Стандартно применяется фильтр класса G4, опционально доступна двухступенчатая фильтрация G4 + F7. Также могут устанавливаться увлажнитель производительностью 1,5–3 кг/ч и электрический нагреватель мощностью 3 кВт.
Номинальная потребляемая мощность увлажнителя, кВт
3,75
Номинальная потребляемая мощность нагревателя, кВт
3
EC-вентиляторы
Преимущества

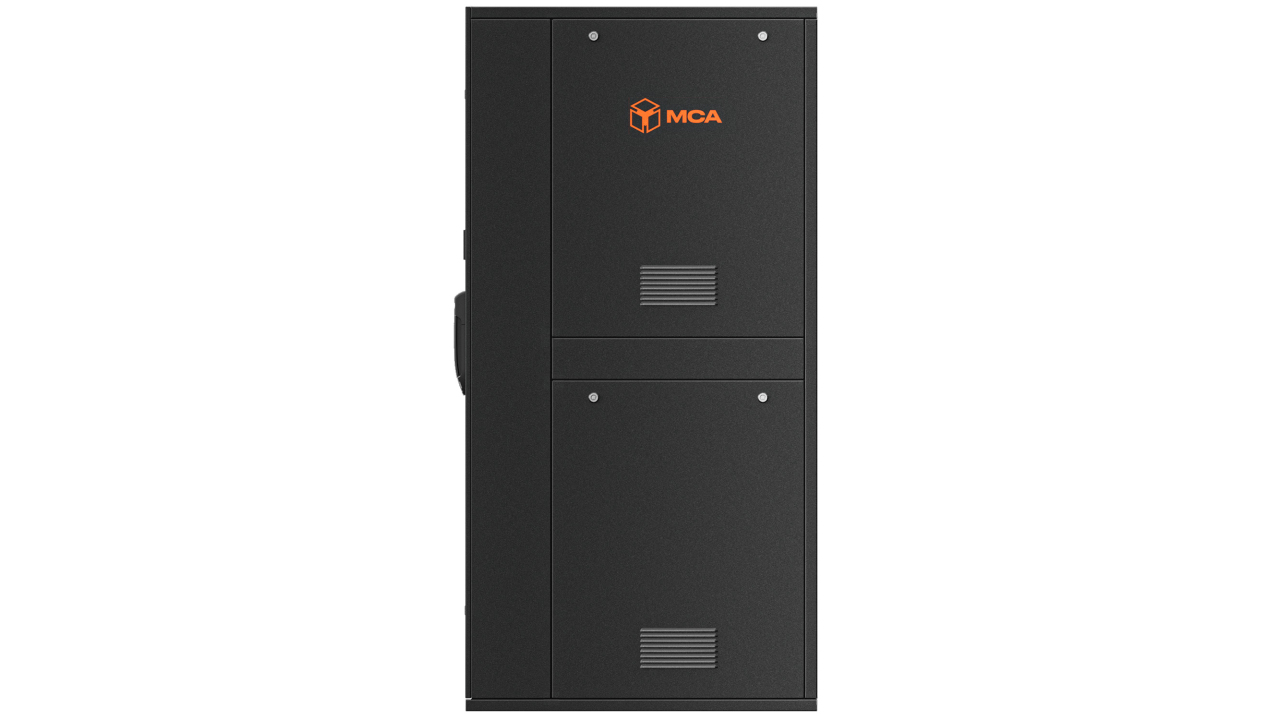

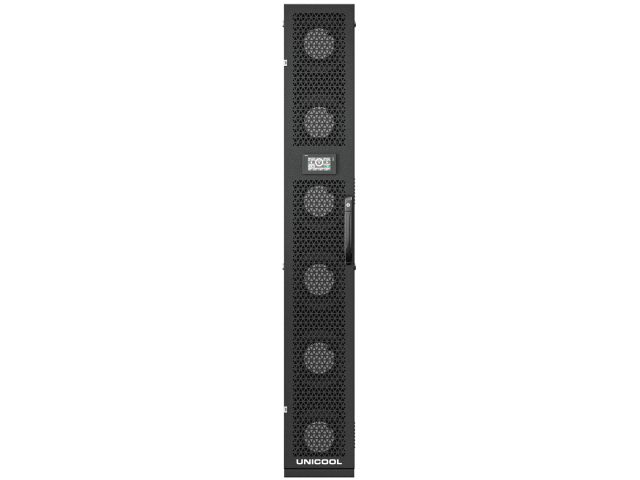

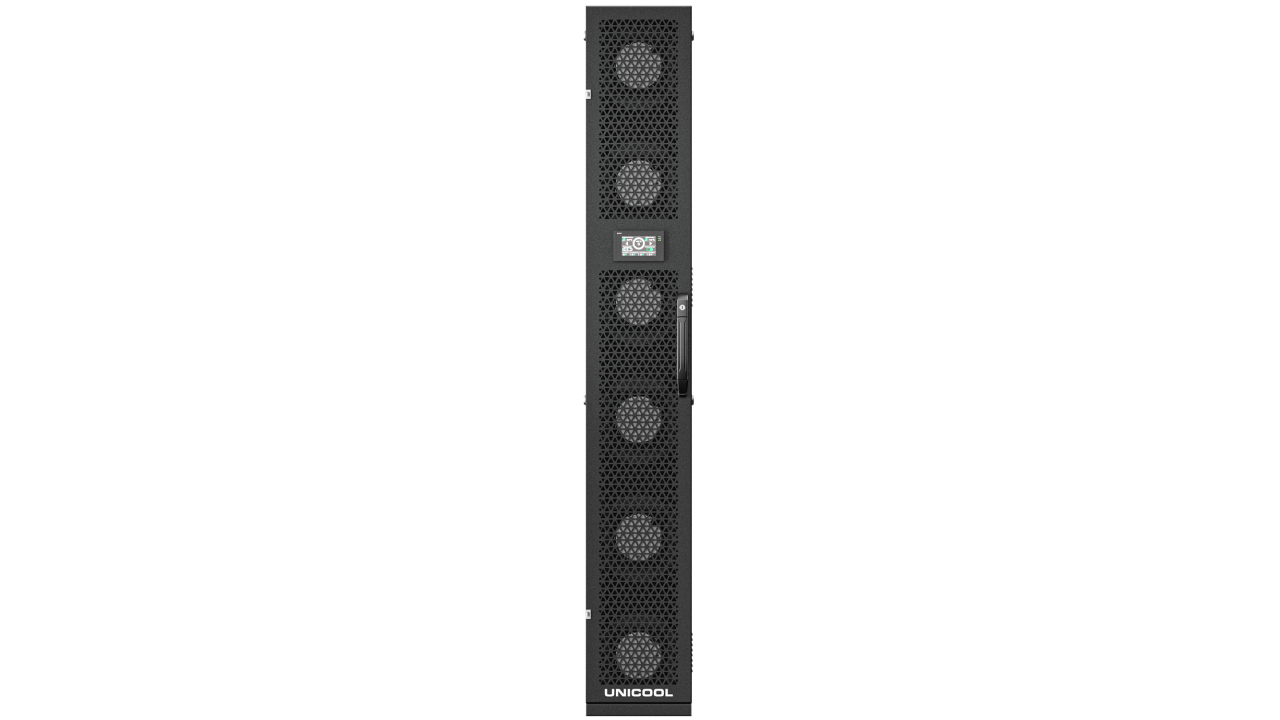

Компактный корпус Ширина КПМ-3020 составляет 300 мм при высоте 2000 мм. Конструкция позволяет размещать его в ряду без существенного увеличения занимаемой площади машинного или технологического зала.
Поддержание требуемых параметров воздуха При необходимости кондиционер может оснащаться увлажнителем и электрическим нагревателем. Это расширяет возможности применения КПМ-3020 в помещениях, где требуется не только отвод тепла, но и поддержание заданного температурно-влажностного режима.
Централизованный источник холода КПМ-3020 подключается к централизованному контуру хладоснабжения от общего чиллера, что позволяет использовать одну холодильную установку для нескольких лабораторий, серверных и технологических помещений. Такая схема упрощает построение единой системы холодоснабжения и обеспечивает распределение холодопроизводительности между отдельными зонами в соответствии с их текущей тепловой нагрузкой.
Свобода размещения Разнесённая архитектура системы холодоснабжения позволяет размещать чиллер вне лабораторий, серверных и технологических залов, соединяя его с КПМ-3020 трубопроводами контура хладоносителя. За счёт этого крупногабаритное холодильное оборудование не требуется размещать в непосредственной близости, что снижает требования к занимаемой площади и позволяет гибко выбирать место установки источника холода.
Применение
КПМ-3020 рекомендуется использовать в:
серверных помещениях, машинных залах ЦОД и вычислительных комплексах, где необходимо отводить тепло непосредственно от рядов серверных шкафов;
лабораториях с электронным, измерительным и аналитическим оборудованием, работающим с постоянным тепловыделением;
химических и фармацевтических лабораториях, если технологический процесс или установленное оборудование требуют стабильного температурного режима и контролируемой влажности;
лабораториях и испытательных центрах с круглосуточной работой;
телекоммуникационных и технологических помещениях, подключённых к централизованной системе холодоснабжения;
объектах компаний из сферы ИТ, телекоммуникаций, фармацевтики, микроэлектроники, приборостроения и промышленной автоматизации.
Для лабораторий КПМ-3020 целесообразно применять в случаях, когда параметры температуры и влажности определяются требованиями технологического процесса, методиками испытаний или условиями эксплуатации. Может использоваться как локальная система прецизионного охлаждения для поддержания стабильного микроклимата и отвода тепла от испытательных стендов, источников питания, электронных нагрузок, измерительных комплексов и другого оборудования, работающего непрерывно. В аналитических и метрологических лабораториях высокий SHR 0,95–1,00 обеспечивает преимущественно отвод явного тепла, что соответствует помещениям с высокой тепловой нагрузкой от работающего оборудования. При необходимости контроля влажности КПМ-3020 может комплектоваться увлажнителем производительностью 1,5–3 кг/ч. При этом кондиционер не заменяет технологическую вытяжную вентиляцию: удаление химических паров, аэрозолей и загрязнённого воздуха должно выполняться отдельной системой.
Сценарии размещения
Серверные зоны с умеренной плотностью размещения При нагрузке 4–6 кВт на стойку КПМ-3020 может обслуживать группу из 3–4 серверных шкафов. С учётом рекомендуемого резерва холодопроизводительности 15–20% расчётная нагрузка составляет до 16–17 кВт.
Ряды с повышенной ИТ-нагрузкой При тепловыделении 8–10 кВт на стойку кондиционер применяется для локального охлаждения 1–2 высоконагруженных шкафов или небольшой группы оборудования с концентрированным выделением тепла.
Лабораторные помещения с технологическим оборудованием При суммарной постоянной тепловой нагрузке до 16–17 кВт КПМ-3020 может использоваться как основной источник охлаждения помещения или отдельной технологической зоны. При наличии требований к влажности применяется исполнение с увлажнителем.
Зоны с локальными «горячими точками» Кондиционер устанавливается непосредственно рядом с оборудованием, создающим повышенную тепловую нагрузку. Производительность 4000 м³/ч позволяет организовать интенсивный локальный воздухообмен без необходимости увеличивать нагрузку на систему кондиционирования всего помещения.
Почему стоит выбрать продукцию UNICOOL
Стабильные условия для круглосуточной работы оборудования — точное регулирование помогает поддерживать необходимые параметры микроклимата без значительных отклонений.
Эффективность без постоянной работы на предельной мощности — автоматическое управление производительностью позволяет рационально использовать электроэнергию при изменении нагрузки.
Гарантия и сервис с прямым доступом к производителю — вопросы настройки, обслуживания, ремонта и поставки оригинальных запасных частей решаются без лишних звеньев.
UNICOOL КПМ-3020 представляет собой межрядный прецизионный кондиционер класса CRAH с холодопроизводительностью 20 кВт, рассчитанный на работу от внешнего чиллера по контуру охлаждённой воды или водного раствора гликоля. Отсутствие встроенной холодильной машины делает модель частью централизованной системы холодоснабжения, а межрядное размещение позволяет отводить тепло в зоне его образования. Расход воздуха 4000 м³/ч, SHR до 1,00, компактная ширина 300 мм и возможность установки увлажнителя и нагревателя позволяют применять КПМ-3020 в серверных, технологических и лабораторных помещениях с постоянной тепловой нагрузкой и повышенными требованиями к параметрам воздушной среды.
