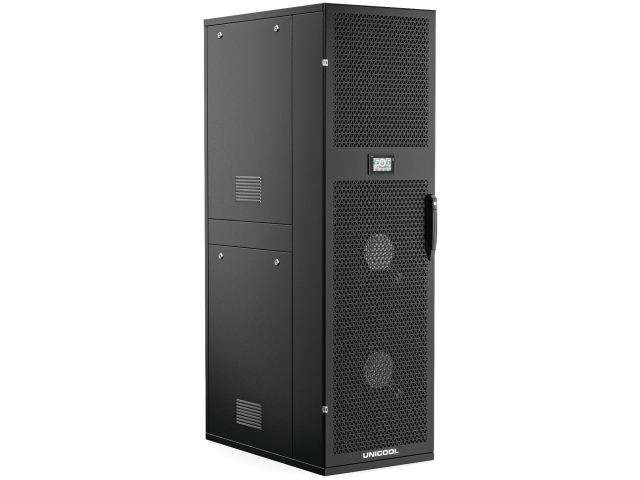

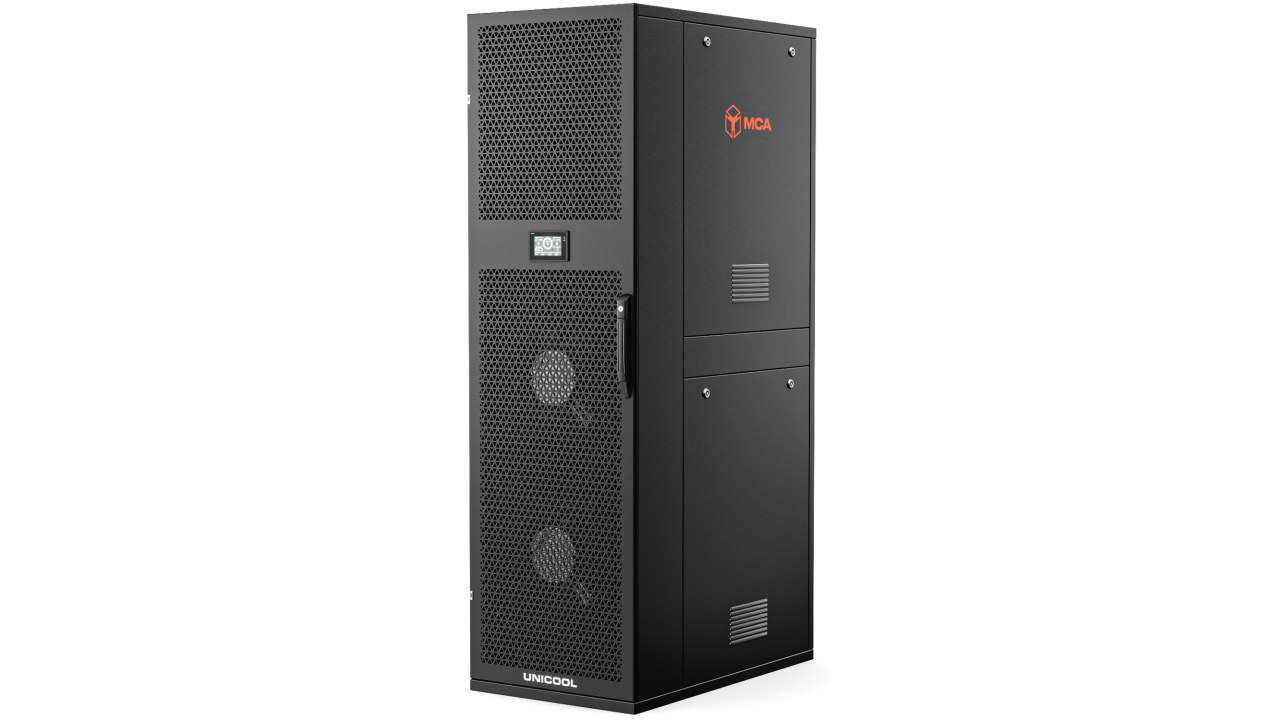

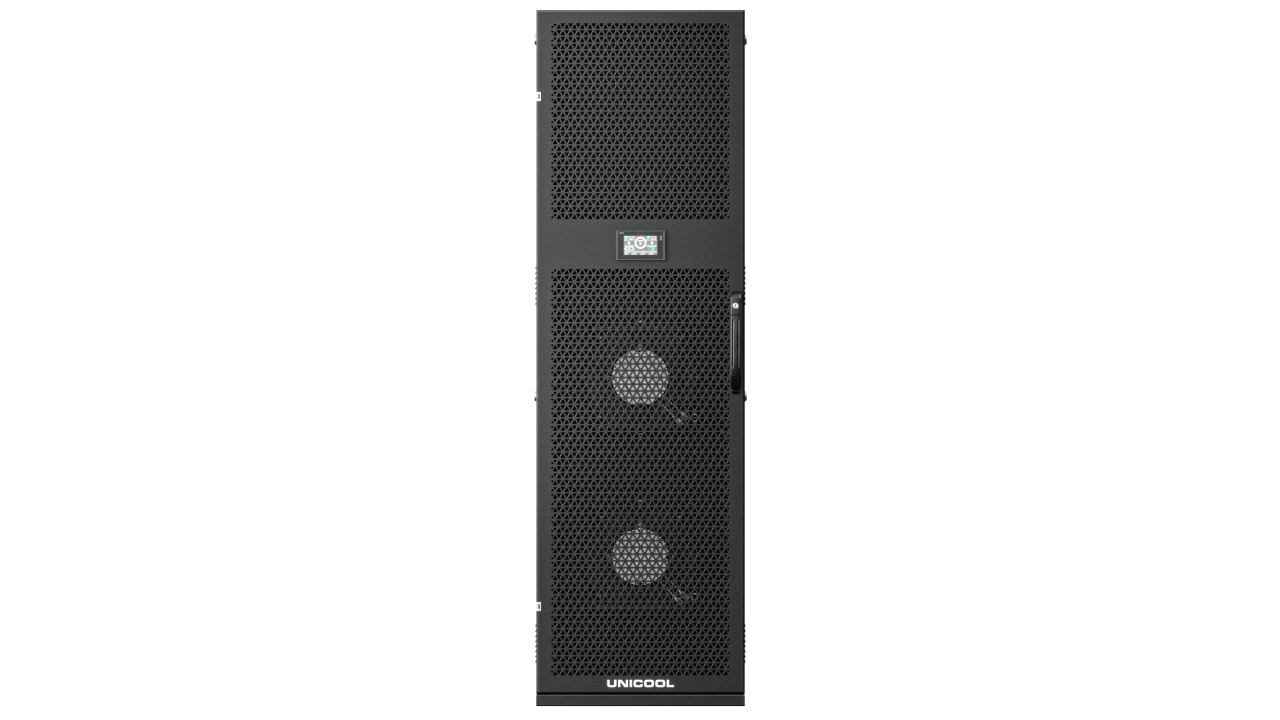

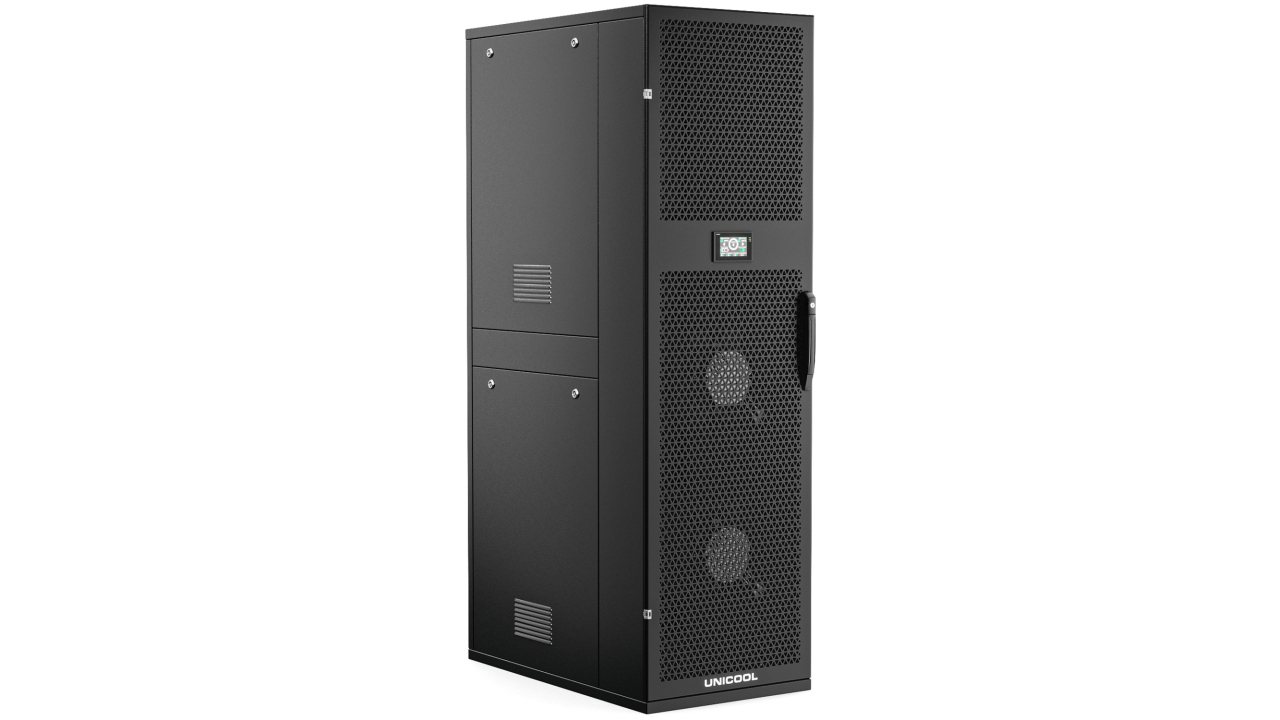

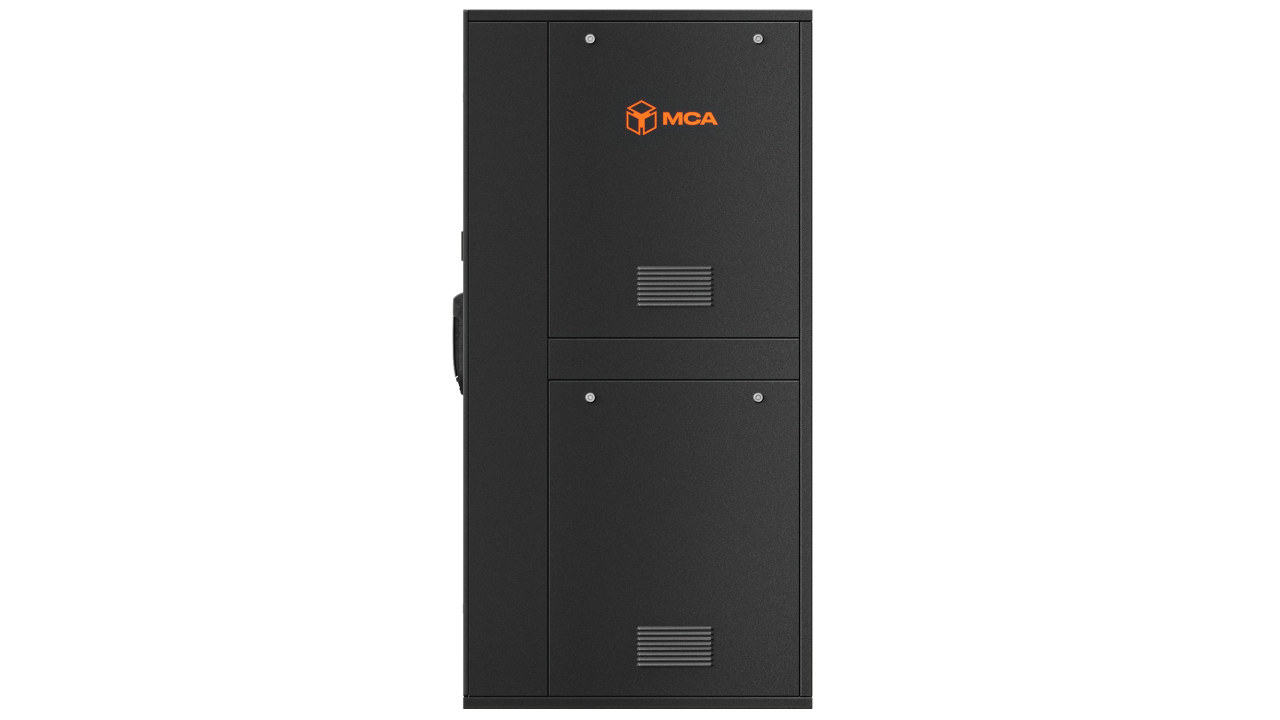

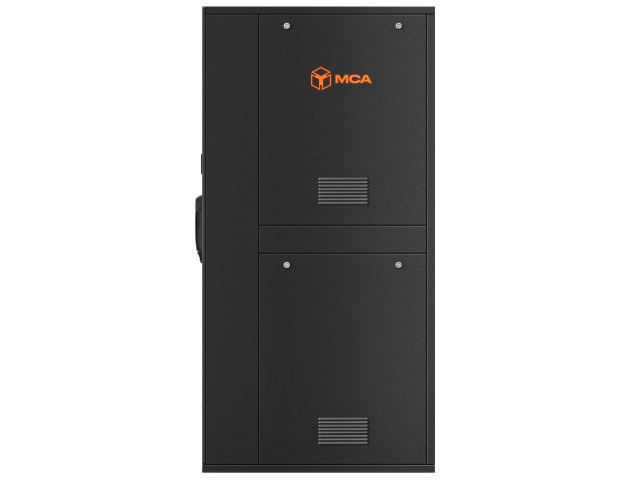

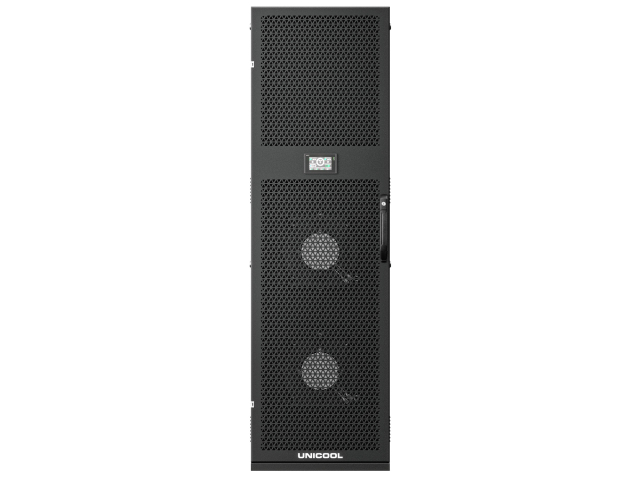

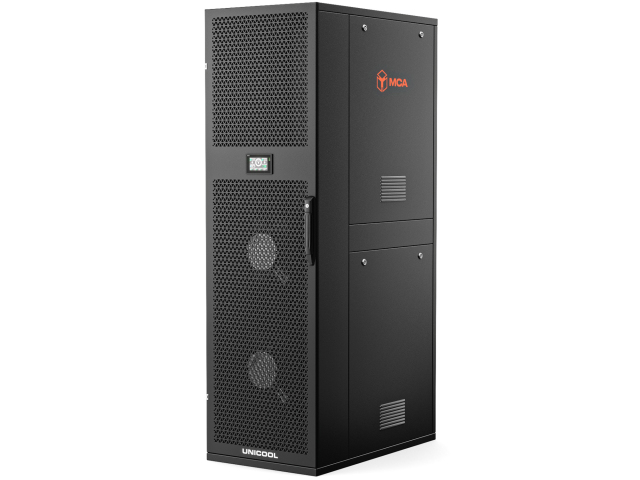

Прецизионный кондиционер UNICOOL® КПМ-3035 (ООО «НПК МСА») — 35 кВт внутрирядный кондиционер на охлажденной (чиллерной) воде для точечного охлаждения серверных помещений и машинных залов ЦОД. Модель работает от внешнего контура охлаждающей жидкости и не имеет собственной холодильной машины. КПМ-3035 подключается к существующей системе централизованного холодоснабжения без необходимости установки отдельной холодильной машины. Расход воздуха 5600 м³/ч позволяет эффективно отводить тепло от групп серверных шкафов, включая зоны с повышенной плотностью нагрузки. Корпус шириной 600 мм размещается непосредственно в серверном ряду.
КПМ-3035 — прецизионный внутрирядный кондиционер CRAH, предназначенный для охлаждения отдельных рядов серверных шкафов и локальных зон с высокой тепловой нагрузкой. Собственной холодильной машины и компрессоров в составе оборудования нет. При наличии централизованной системы холодоснабжения КПМ-3035 подключается к общему контуру хладоносителя. Такая схема позволяет одним источником холодоснабжения обслуживать несколько внутрирядных кондиционеров, распределяя холодопроизводительность между отдельными рядами и зонами машинного зала в соответствии с их текущей тепловой нагрузкой.
При температуре воздуха на входе 35 °С и влажности 30% кондиционер обеспечивает подачу воздуха с температурой 18–20 °С. Расход воздуха — 5600 м³/ч, холодопроизводительность — 35 кВт. Номинальная потребляемая мощность кондиционера — 1,3 кВт. Предусмотрена установка фильтров G4 или комбинации G4 + F7, а также опциональных нагревателя и увлажнителя.
По запросу КПМ-3035 может оснащаться EC-вентиляторами с плавным регулированием производительности. Изменение скорости вращения позволяет подстраивать расход воздуха под текущую тепловую нагрузку и снижать потребление электроэнергии при работе с неполной загрузкой.
Номинальная потребляемая мощность увлажнителя, кВт
6,0–8,7
Номинальная потребляемая мощность нагревателя, кВт
4,5
EC-вентиляторы
Преимущества
Поддержание дополнительных параметров воздуха Помимо охлаждения, КПМ-3035 может комплектоваться электрическим нагревателем и увлажнителем производительностью 5–8 кг/ч. Это позволяет использовать один шкаф не только для отвода тепла, но и для поддержания требуемых параметров воздуха в помещении.
Охлаждение непосредственно в ряду оборудования Кондиционер устанавливается между серверными или технологическими шкафами и сокращает путь горячего воздуха до теплообменника. Такое размещение помогает эффективнее работать с локальными зонами повышенного тепловыделения.
Удобное масштабирование системы При увеличении количества оборудования или появлении новых зон можно расширять систему за счёт дополнительных внутренних кондиционеров и соответствующего увеличения мощности центрального холодоснабжения.
Минимум холодильного оборудования внутри помещения В КПМ-3035 отсутствуют компрессор, конденсатор и другие элементы самостоятельного холодильного контура. Внутри машинного зала остаются воздушный тракт и водяной теплообменник.
Применение
КПМ-3035 рекомендуется использовать в:
серверных помещениях и машинных залах ЦОД, где требуется внутрирядное охлаждение отдельных групп стоек;
вычислительных кластерах с повышенной плотностью тепловыделения;
телекоммуникационных и сетевых узлах с постоянной круглосуточной нагрузкой;
технологических помещениях предприятий и комплексах, где необходимо стабильное охлаждение оборудования;
ЦОД с централизованной системой холодоснабжения на базе чиллера, от которой требуется распределять холод между несколькими кондиционерами CRAH.
Сценарии размещения
Серверные зоны с нагрузкой 5–8 кВт на стойку С учетом эксплуатационного запаса от номинальной холодопроизводительности доступная расчетная ИТ-нагрузка составляет около 28–30 кВт. При 5 кВт на стойку КПМ-3035 может обслуживать до 5–6 шкафов, а при 8 кВт — около 3 шкафов.
Ряды с неравномерной тепловой нагрузкой При наличии нескольких высоконагруженных стоек кондиционер устанавливается в ряд и забирает нагретый воздух из зоны оборудования. При нагрузке около 6 кВт на стойку рационально ориентироваться примерно на 4–5 шкафов с учетом необходимого резерва.
Локальные зоны повышенной плотности При нагрузке порядка 9–10 кВт на стойку модель подходит для группы из 2–3 шкафов. Такой сценарий позволяет использовать внутрирядный агрегат для локального снятия тепловой нагрузки, не увеличивая производительность системы охлаждения всего помещения.
Системы с централизованным чиллером КПМ-3035 может применяться как конечный потребитель холода в системе с несколькими кондиционерами. Один внешний источник холода обслуживает ряд установок, а распределение хладоносителя между зонами выполняется по гидравлическому контуру.
Почему стоит выбрать продукцию UNICOOL
Минимальные колебания параметров микроклимата — оборудование непрерывно контролирует условия в помещении и поддерживает температуру и влажность в заданном диапазоне.
Производительность по фактической потребности — система адаптирует работу холодильного контура к текущей тепловой нагрузке, повышая общую эффективность эксплуатации.
Комплексная гарантия и сервис — заказчик получает техническое сопровождение, консультации, пусконаладочные работы и обслуживание от производителя оборудования.
UNICOOL КПМ-3035 — решение для ЦОД и серверных помещений, где требуется эффективно отводить значительную тепловую нагрузку непосредственно из серверного ряда. В отличие от DX-кондиционеров, модель не содержит собственной холодильной машины и использует внешний контур охлаждающей жидкости 7/12 °С, что делает ее частью централизованной системы холодоснабжения. При холодопроизводительности 35 кВт и расходе воздуха 5600 м³/ч кондиционер способен обслуживать несколько серверных шкафов с учетом необходимого запаса по мощности. Применение воды или гликолевого раствора в качестве хладоносителя дает больше вариантов при проектировании гидравлического контура.
