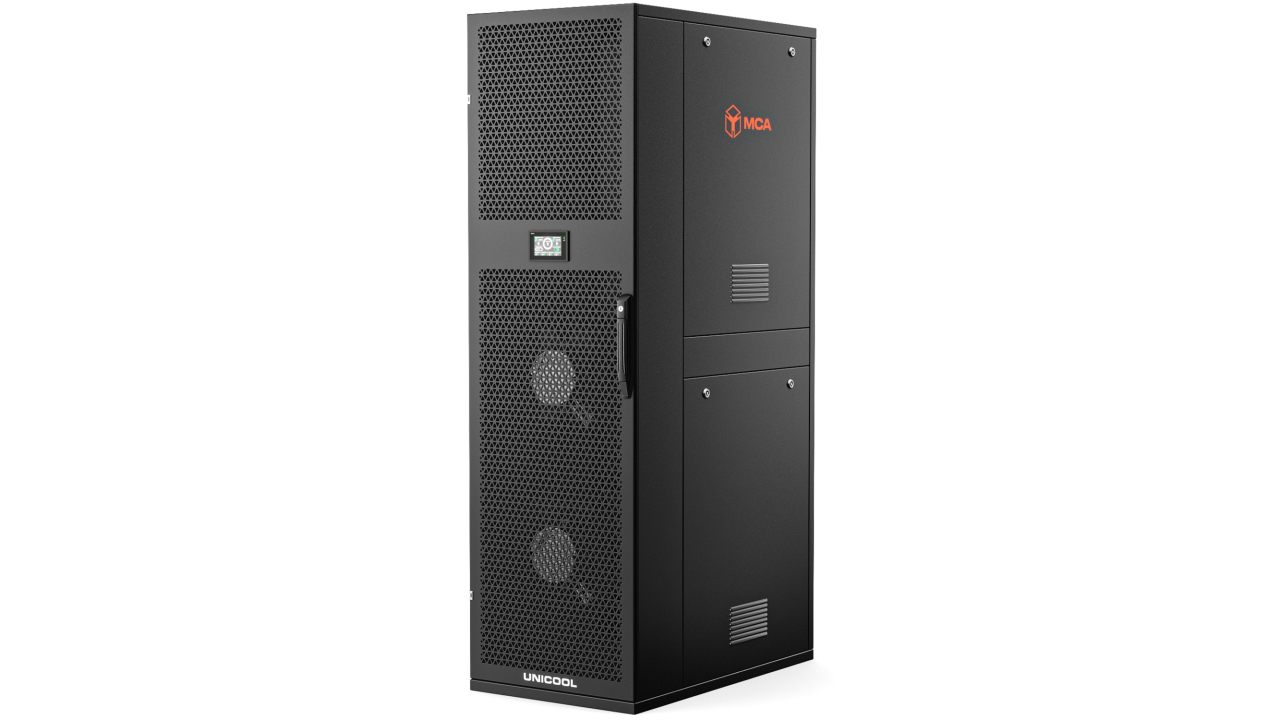

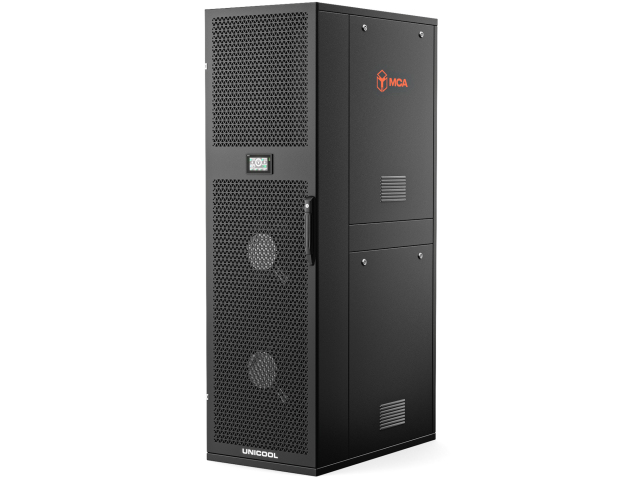

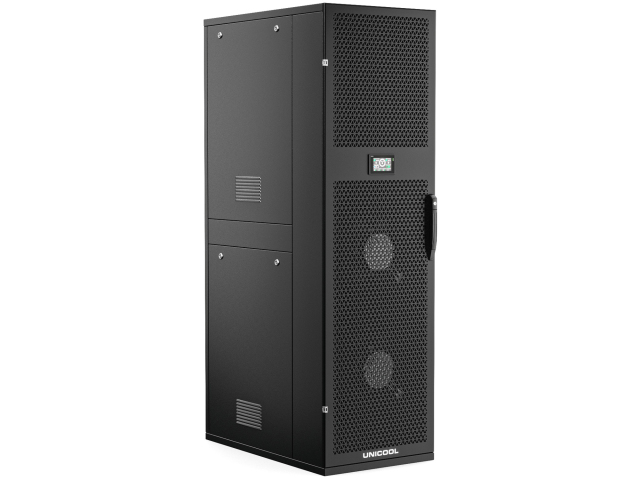

Прецизионный кондиционер UNICOOL® (ООО «НПК МСА») КПМ-3060 — межрядный CRAH с охлаждением на чиллерной воде для серверных помещений, машинных залов ЦОД и других объектов с высокой плотностью тепловой нагрузки. Модель рассчитана на отвод до 60 кВт тепла при расходе воздуха 9100 м³/ч. Кондиционер работает с хладоносителем 7/12 °С. Высокий SHR 0,95–1,00 позволяет направлять практически всю холодопроизводительность непосредственно на снятие тепла с ИТ-оборудования. Потребляемая мощность составляет 2,4 кВт.
КПМ-3060 — прецизионный межрядный кондиционер CRAH, предназначен для охлаждения оборудования в серверных и машинных залах ЦОД. Модель использует воду или водный раствор гликоля в качестве хладоносителя и подключается к внешнему источнику холода с расчетным температурным режимом 7/12 °С. Собственного компрессора и холодильного контура в конструкции нет.
Холодопроизводительность — 60 кВт, расход воздуха — 9100 м³/ч. При расчетном входном воздухе 35 °С и относительной влажности 30% на выходе формируется воздушный поток с температурой 18–20 °С. Номинальная мощность КПМ-3060 — 2,4 кВт. Для подготовки воздуха предусмотрен фильтр G4, дополнительно доступна ступень F7. Опционально оснащается электрическим нагревателем 6 кВт и увлажнителем производительностью 10–15 кг/ч.
КПМ-3060 может интегрироваться в системы BMS и DCIM для централизованного контроля работы оборудования. Через BMS оператор получает информацию о температуре и влажности воздуха, состоянии вентилятора, клапана, фильтра и аварийных режимах, а DCIM позволяет учитывать работу кондиционера в общей инфраструктуре ЦОД — контролировать нагрузку на систему охлаждения, распределение холодопроизводительности между зонами и доступный резерв.
Номинальная потребляемая мощность увлажнителя, кВт
7,50–11,25
Номинальная потребляемая мощность нагревателя, кВт
6
EC-вентиляторы
Преимущества
Работа от центрального источника холода КПМ-3060 получает холод от внешнего чиллера по водяному контуру. Это позволяет вынести холодильное оборудование за пределы машинного зала и использовать один источник холода для нескольких кондиционеров, помещений или зон объекта.
Производительность 60 кВт при компактном межрядном формате При ширине 600 мм встраивается в серверный ряд, забирает нагретый воздух от работающего серверного оборудования, после чего возвращает охлажденный поток в помещение. Холодопроизводительность 60 кВт позволяет обслуживать как несколько мощных стоек, так и локальную зону с повышенным тепловыделением.
Адаптация воздуха под требования помещения Стандартная система фильтрации класса G4 защищает теплообменник и внутренние элементы кондиционера от пыли. При повышенных требованиях к чистоте воздуха может устанавливаться дополнительный фильтр класса F7, а опциональные увлажнитель и нагреватель позволяют регулировать влажность и температуру приточного воздуха.
Интеграция в BMS и DCIM КПМ-3060 может работать в составе систем диспетчеризации и управления инфраструктурой ЦОД. Через BMS осуществляется контроль рабочих параметров, состояний и аварий кондиционера, а интеграция с DCIM позволяет учитывать его работу при оценке нагрузки, энергопотребления и доступной холодопроизводительности отдельных зон машинного зала.
Применение
Кондиционер КПМ-3060 целесообразно применять в составе системы охлаждения, где:
холод вырабатывается централизованно одним или несколькими чиллерами;
несколько потребителей подключаются к общему контуру хладоносителя;
расстояние между машинным залом и холодильным оборудованием делает нецелесообразным размещение отдельной холодильной машины у каждого кондиционера;
требуется постепенно наращивать мощность охлаждения по мере увеличения ИТ-нагрузки;
отдельные серверные ряды имеют различную тепловую плотность и требуют независимого распределения холодопроизводительности;
есть необходимость размещения климатического оборудования непосредственно внутри серверного ряда.
Сценарии размещения
Серверная зона с нагрузкой 5–8 кВт на стойку КПМ-3060 может обслуживать группу примерно из 6–10 серверных шкафов. Такой вариант подходит для рядов со смешанной нагрузкой, когда между обычными стойками присутствуют несколько более нагруженных шкафов.
Зона повышенной плотности 9–12 кВт на стойку При такой нагрузке производительности достаточно примерно для 4–5 стоек. Внутрирядная установка позволяет поставить кондиционер рядом с наиболее тепловыделяющей группой и сократить путь движения горячего воздуха.
Высокоплотная вычислительная зона 12–16 кВт на стойку Для локального охлаждения примерно 3–4 стоек. Такой сценарий подходит для выделенных зон HPC, AI/ML и другого оборудования с повышенным энергопотреблением.
Резервирование охлаждения в ряду При наличии нескольких межрядных кондиционеров КПМ-3060 часть установленной мощности можно закладывать как резерв. Например, при распределении нагрузки между несколькими установками отказ или вывод одной из них на обслуживание не обязательно приводит к полной потере охлаждения обслуживаемого ряда — конкретная схема резервирования определяется проектом ЦОД.
Почему стоит выбрать продукцию UNICOOL
Точное поддержание заданных параметров. Прецизионные кондиционеры обеспечивают стабильную температуру и влажность, необходимые для непрерывной работы чувствительного оборудования.
Эффективная работа при переменной тепловой нагрузке. Производительность оборудования адаптируется к текущим условиям, что позволяет снизить избыточное энергопотребление.
Гарантия и сервис от производителя. Техническая поддержка, поставка оригинальных комплектующих и обслуживание оборудования доступны без участия посредников.
UNICOOL КПМ-3060 — межрядный прецизионный CRAH на чиллерной воде для объектов, где требуется отвод значительной тепловой нагрузки в серверном ряду. Производительность 60 кВт и расход воздуха 9100 м³/ч позволяют применять модель как для нескольких стандартных шкафов, так и для локальных высокоплотных вычислительных зон. Отсутствие собственной холодильной машины упрощает устройство самого кондиционера и позволяет подключить его к централизованному контуру охлаждения. При температурном режиме хладоносителя 7/12 °С модель обеспечивает эффективный отвод тепла, а высокий SHR делает ее особенно подходящей для помещений, где практически вся потребность в холоде связана с тепловыделением ИТ-оборудования.
