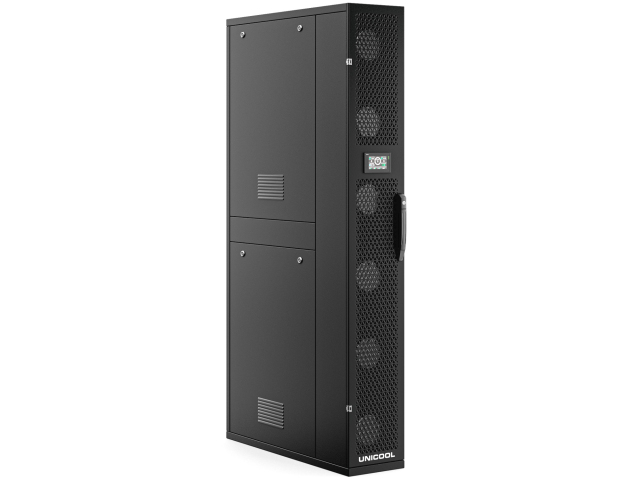

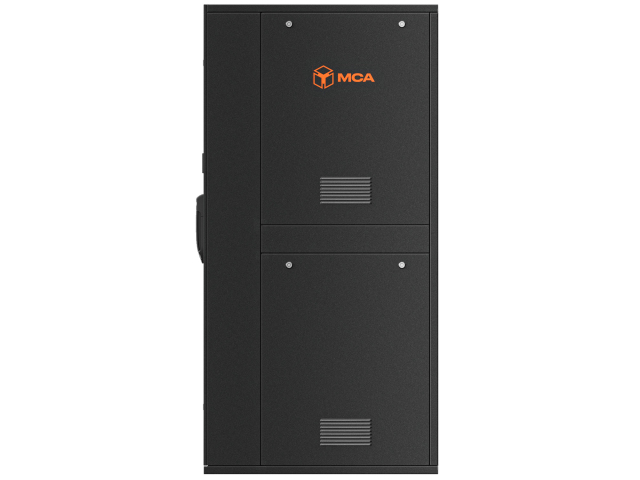

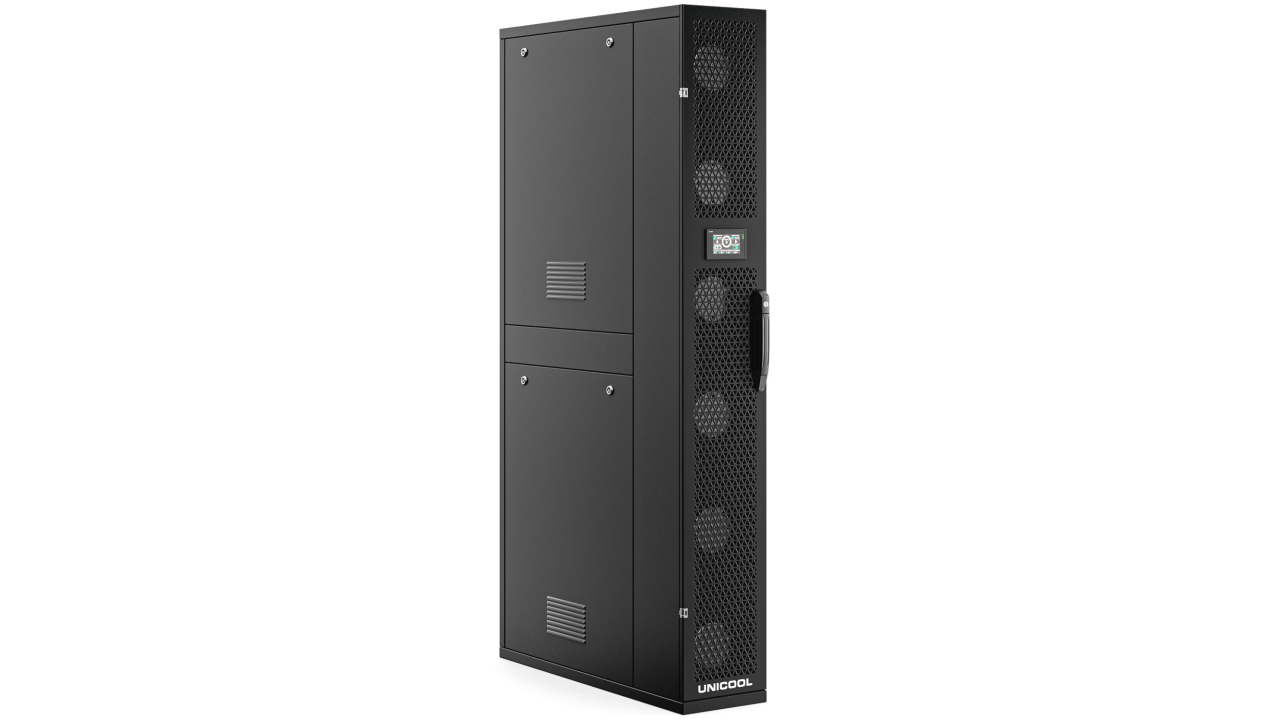

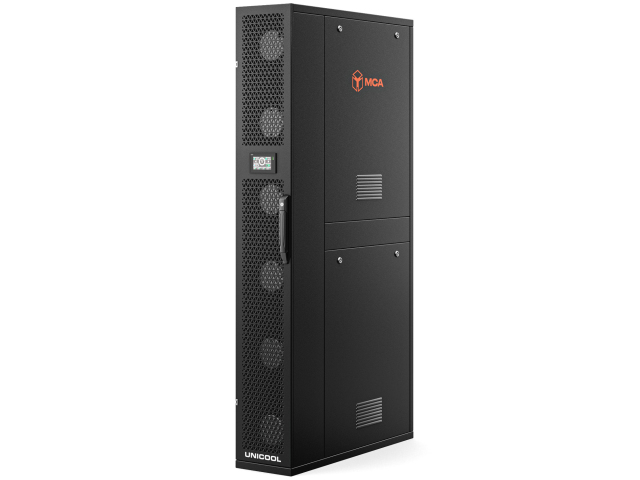

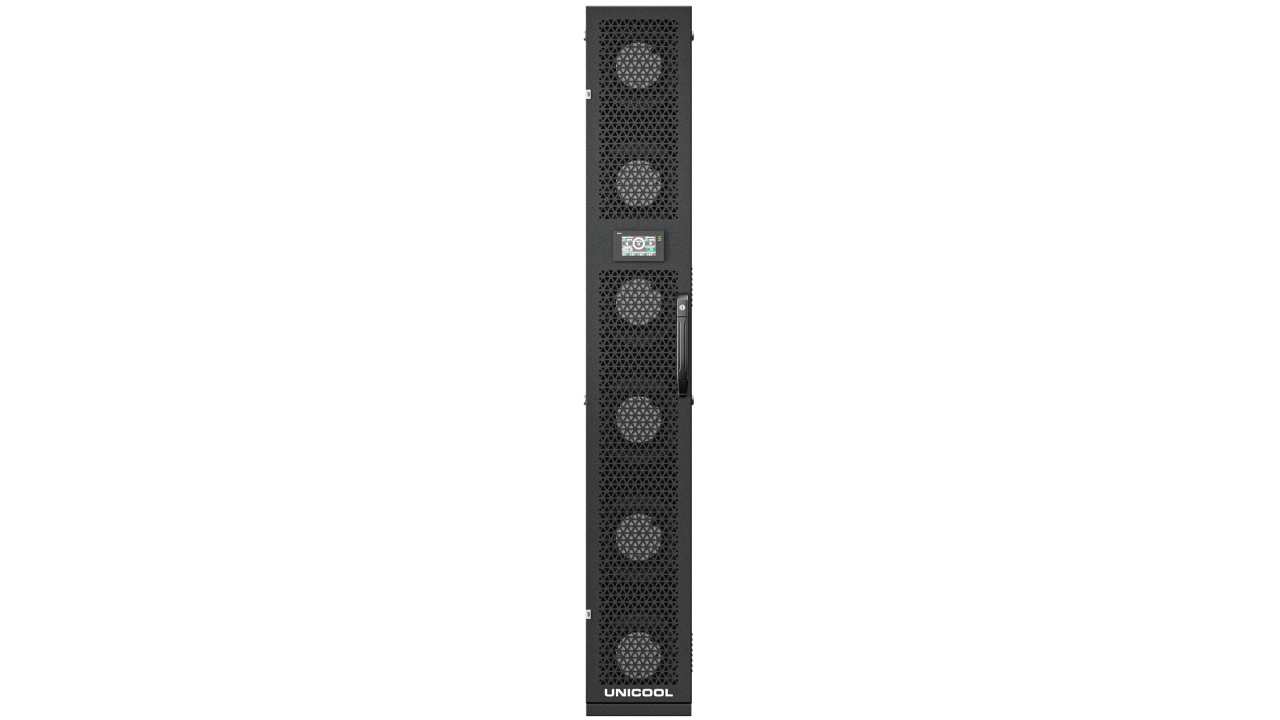

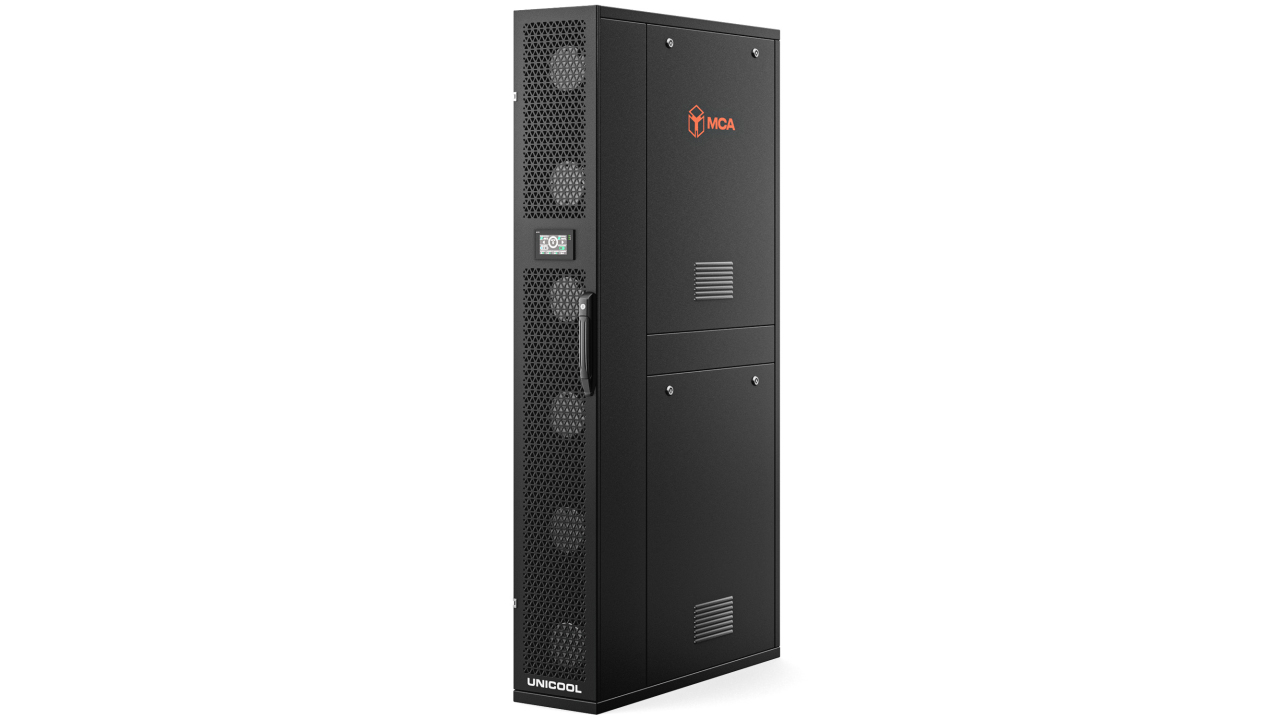

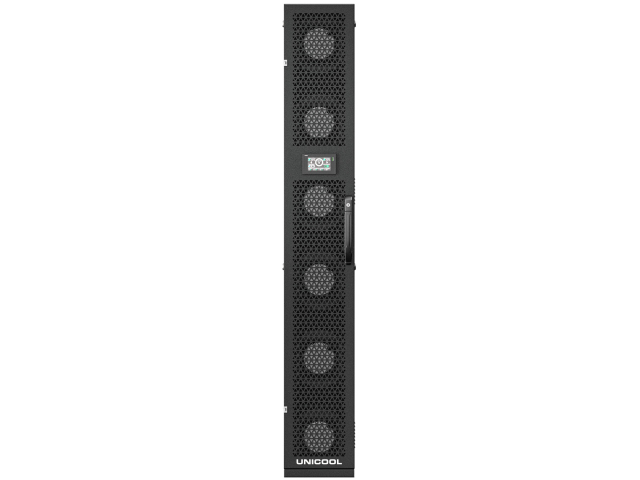

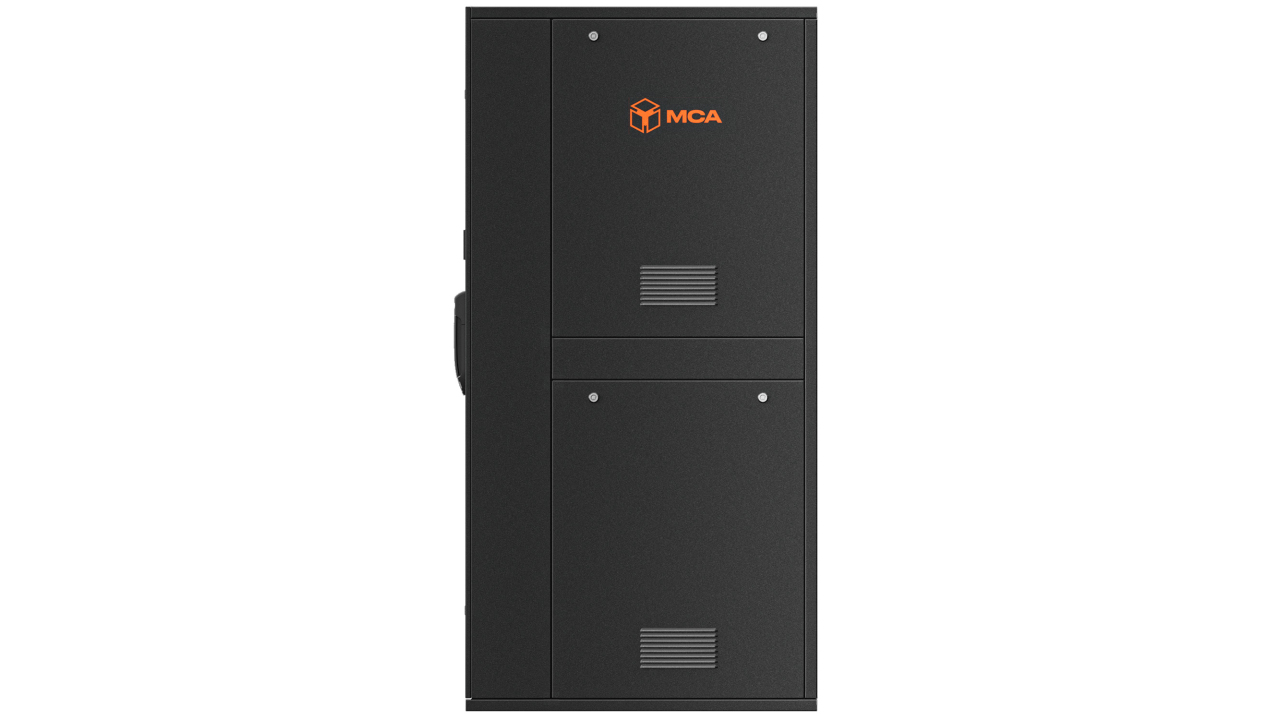

Прецизионный кондиционер UNICOOL® (ООО «НПК МСА») КПМ-330 обеспечивает точный отвод тепла от серверных стоек в ЦОД средней и высокой плотности. Оборудование работает по схеме in-row, что сокращает путь воздушного потока и уменьшает потери энергии, затрачиваемые на циркуляцию воздуха. В высокоплотных стойках это позволяет уменьшить требования к высоте помещения и отказаться от усиленного фальшпола. Данный тип кондиционера подключается к централизованной системе холодоснабжения на базе чиллера.
UNICOOL КПМ-330 оптимален для крупных ИТ-площадок от 5 МВт и объектов с требованиями к уровню резервирования 2N.
Прецизионный межрядный кондиционер UNICOOL КПМ-330 разработан для задач, решение которых требует централизованного холодоснабжения и точного управления микроклиматом. Установка оснащена водяным теплообменником и подключается к системе чиллера. Отсутствие компрессоров во внутреннем блоке снижает потребление электроэнергии – 1,2 кВт на циркуляцию воздуха и работу автоматики. Холод производится централизованно, что обеспечивает общую энергоэффективность системы на уровне EER ~3−6 и выше (при эффективности внутреннего блока – 25).
Данный тип охлаждения проще масштабируется: один чиллер может обслуживать десятки кондиционеров.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
30
Расход воздуха, м3/ч
4900
SHR
0,98
EER
25,0
Относительная влажность, %
25
Электропитание
401 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
1,2
Хладагент
вода
Класс воздушного фильтра
G4
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 128 блоков
Интеграции с системами
АСДУ, BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
2000×300 х 1070
Преимущества
Точная стабилизация параметров. Автоматическое управление поддерживает температуру в коридоре в пределах ±0,5 °C и относительной влажности ±2%. SHR 0,98 означает, что 98% мощности идет на явное охлаждение – оптимально для современных ЦОД с высокой удельной нагрузкой на стойку.
Масштабируемость для крупных проектов. Один чиллер мощностью 500 кВт может обслуживать 15–20 блоков КПМ-330. Трубопроводы трассируются на расстояния более 400 метров, что позволяет размещать инженерный блок в отдельном здании или технической зоне.
Надежность и резервирование. Отсутствие компрессоров и фреонового контура снижает количество потенциальных точек отказа. Функционирование в конфигурациях N+1, 2N.
Применение
Прецизионный кондиционер КПМ-330 применяется для обеспечения стабильного микроклимата в:
Крупных дата-центрах мощностью от 5 МВт и выше, где централизованное холодоснабжение экономически оправдано;
Регионах с жарким климатом, где требуется стабильность работы при температуре наружного воздуха +45–50°C.
Сценарии размещения
При средней плотности нагрузки (5–8 кВт на шкаф) один кондиционер КПМ-330 обслуживает ряд из 4–6 стоек
При высокой плотности (≥10 кВт на шкаф) – 2–3 шкафа в ряду
Почему стоит выбрать продукцию UNICOOL
Стабильная температура и влажность – защита серверного оборудования от перегрева и конденсации
Снижение PUE до 1,15–1,35 за счет высокой энергоэффективности водяного охлаждения
Встроенные функции мониторинга и самодиагностики – повышенная отказоустойчивость, интеграция с BMS/DCIM
Поддержка современных стандартов – конструкция соответствует требованиям ГОСТ и нормам по энергоэффективности прецизионного оборудования
Компания МСА – разработчик и производитель. На оборудование распространяется гарантия и сервисная поддержка по всей России.
КПМ-330 – надежная климатическая установка для ЦОД, спроектированная для крупных площадок. Водяной теплообменник и отсутствие компрессоров обеспечивают низкое энергопотребление (1,2 кВт), точное удержание заданных параметров микроклимата и снижение эксплуатационных расходов за счет централизованного холодоснабжения.
