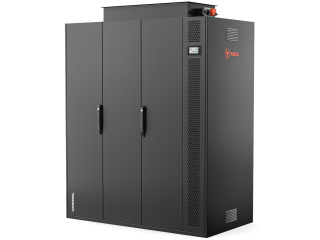

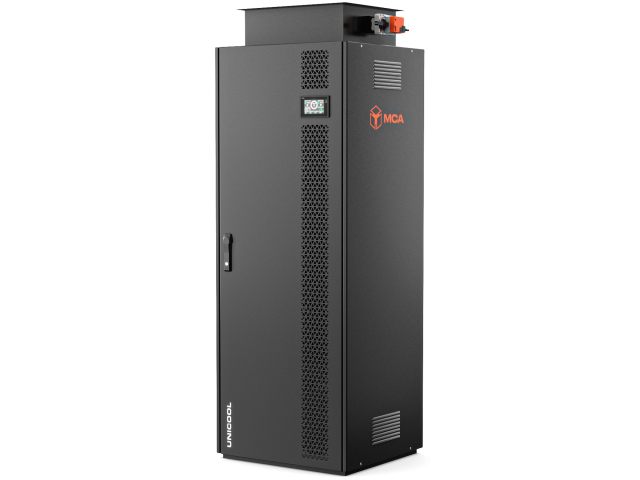

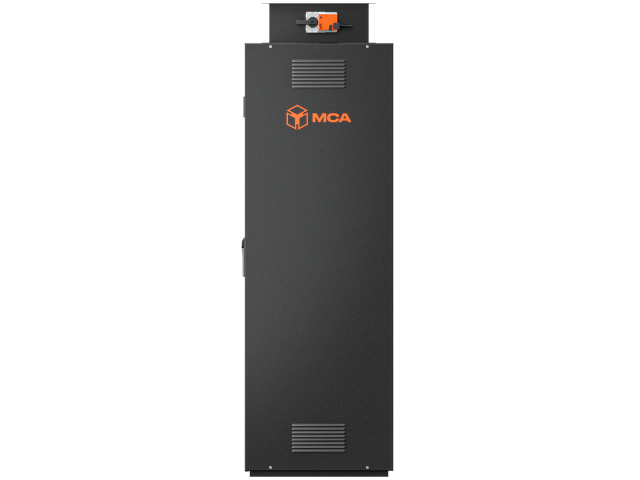

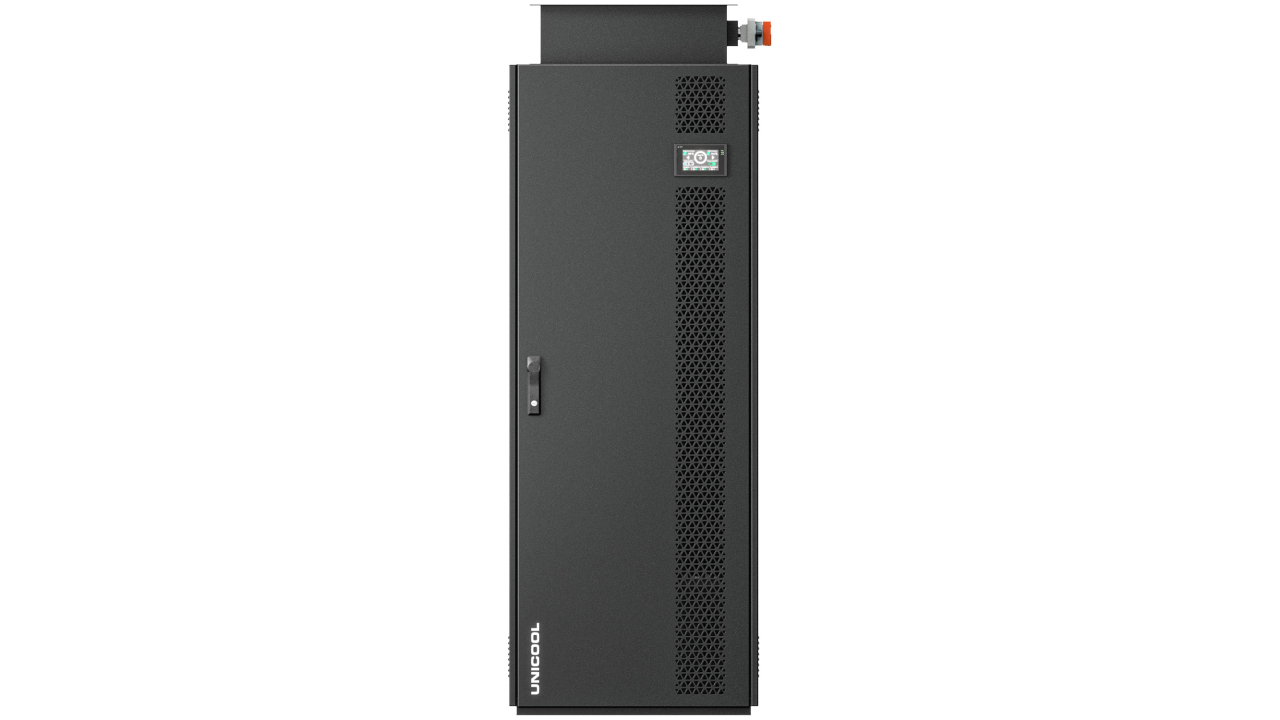

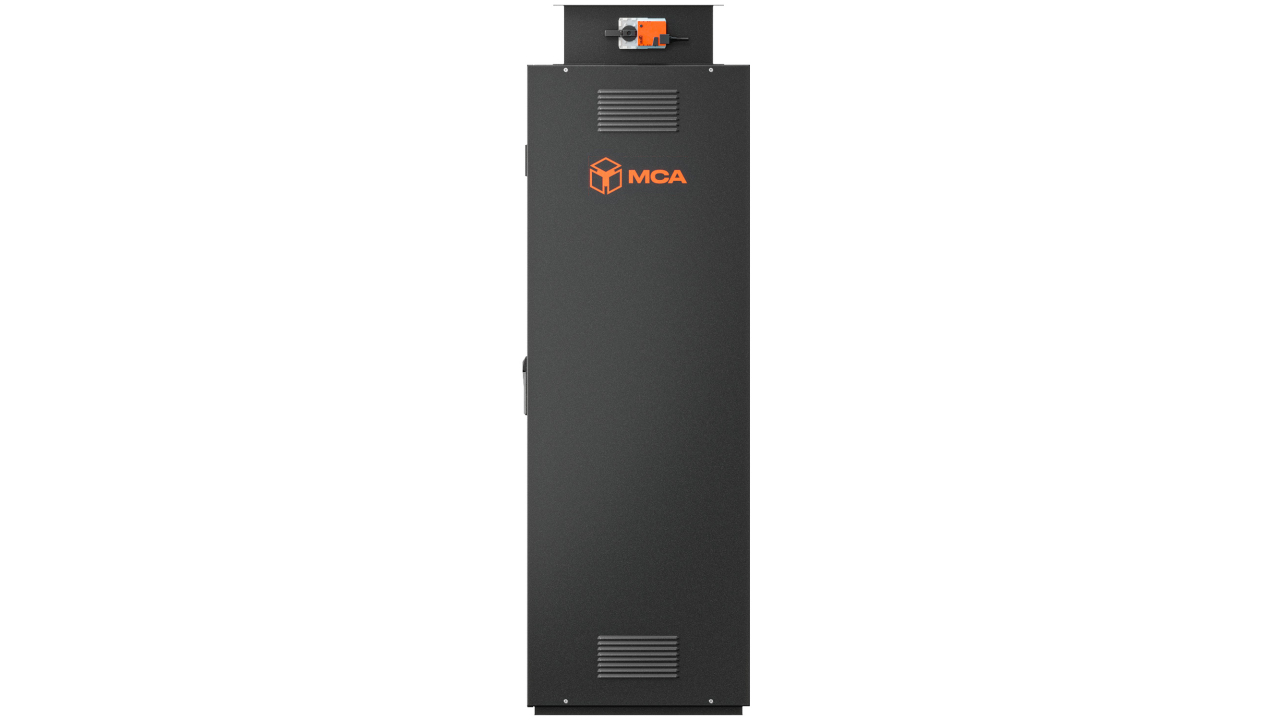

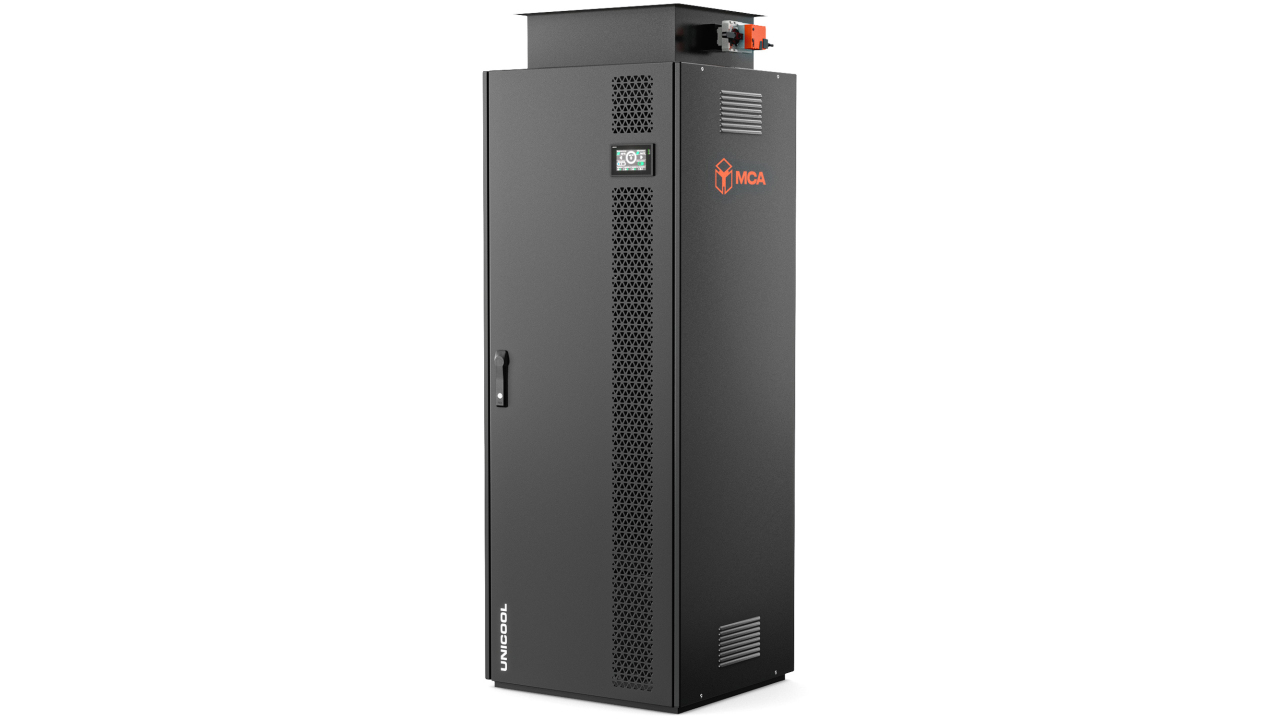

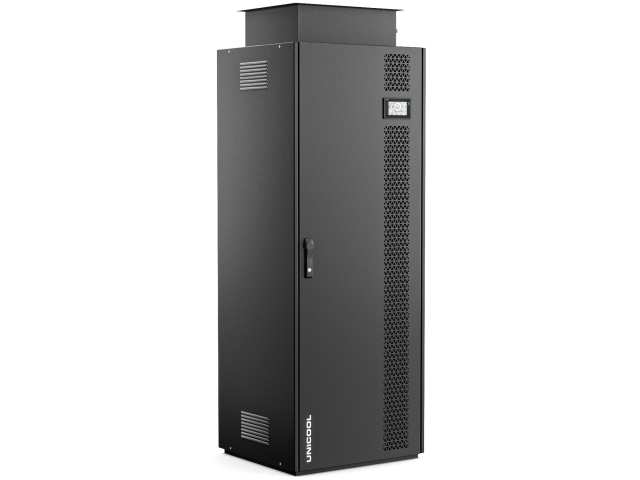

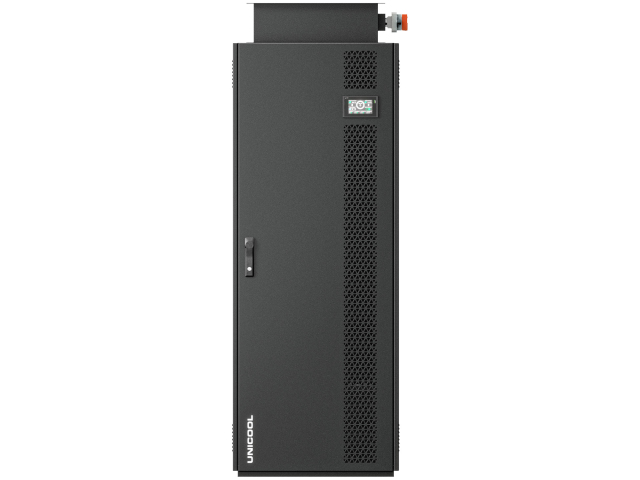

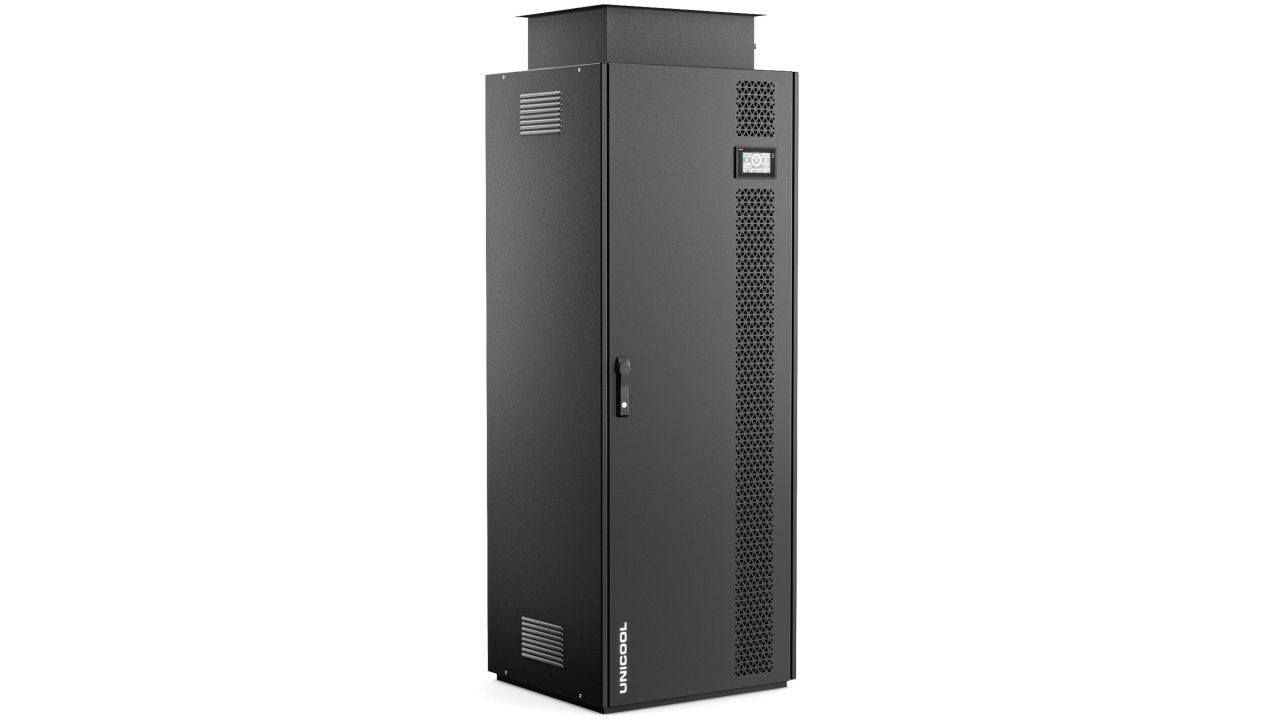

Прецизионный кондиционер UNICOOL® (ООО «НПК МСА») КПШ-1010 – прецизионный кондиционер DX шкафного исполнения. Холодопроизводительность модели – 10 кВт. Агрегат обеспечивает точное поддержание температуры и влажности в машинных залах с серверным и телекоммуникационным оборудованием, повышая надежность работы ИТ-систем. Применяется в серверных, аппаратных и других технических помещениях, где требуется непрерывное охлаждение. Шкафное исполнение обеспечивает удобное размещение и позволяет организовать эффективное распределение воздушных потоков независимо от конфигурации стоек.
Шкафный прецизионный DX кондиционер КПШ-1010 с воздушным охлаждением и выносным конденсатором предназначен для эксплуатации в серверных, телекоммуникационных помещениях и небольших дата-центрах. Кондиционер обеспечивает холодопроизводительность 10 кВт при расходе воздуха 2600 м³/ч и высоком коэффициенте явного охлаждения SHR 0,98, что позволяет эффективно отводить тепловую нагрузку от ИТ-оборудования. Компактные размеры 1750х670×500 мм позволяют устанавливать оборудование даже в зонах с ограниченной площадью, сохраняя удобный доступ для сервисного обслуживания.
При проектировании серверной КПШ-1010 рассматривается как базовый модуль мощностью 10 кВт, который может применяться как самостоятельное решение для небольших помещений либо объединяться в группы с резервированием N+1 или 2N для повышения отказоустойчивости.
DX система подходит, если требуется:
ускоренный монтаж и ввод системы в эксплуатацию;
высокая эффективность при постоянной тепловой нагрузке;
удаление источника шума и тепла за пределы помещения;
автономная работа отдельных серверных;
поэтапное увеличение мощности путем добавления отдельных блоков.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
10
Расход воздуха, м3/ч
2600
SHR
0,98
EER
3,45
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Диапазон температуры наружного воздуха, °С
–60…+48
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
2,9
Хладагент
R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров
1
Тип компрессора
спиральный, инверторный
Класс воздушного фильтра
G4 / G4+ F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1750 × 670 × 500
Масса, кг
180
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
1,5–3
Номинальная потребляемая мощность нагревателя, кВт
3,75
Преимущества
Компактное решение для небольших серверных и кроссовых КПШ-1010 обеспечивает 10 кВт холодопроизводительности в компактном шкафном исполнении. Оборудование не требует организации центрального холодоснабжения и может применяться как самостоятельный источник холода.
Минимальное влияние на эксплуатацию серверной Шкафное исполнение занимает ограниченную площадь, не требует установки крупного внешнего оборудования внутри помещения и позволяет выполнять обслуживание без остановки работы других инженерных систем.
Прецизионное охлаждение для круглосуточной работы ИТ-оборудования В отличие от бытовых кондиционеров, КПШ-1010 рассчитан на эксплуатацию в серверных и аппаратных залах с постоянной тепловой нагрузкой 24/7. Оборудование поддерживает стабильные параметры температуры и влажности, что снижает риск перегрева, выхода из строя серверов и образования конденсата.
Альтернатива водяному охлаждению и чиллерным системам Решение не требует строительства контура холодоснабжения, установки чиллеров, насосных групп, трубопроводов и систем водоподготовки. Это снижает капитальные затраты, сокращает сроки монтажа и исключает риск протечек в машинном зале.
Применение
Прецизионный кондиционер UNICOOL КПШ-1010 используется для охлаждения:
небольших и средних серверных с ИТ-нагрузкой до 10 кВт;
локальных зон охлаждения в существующих ЦОД при увеличении вычислительной мощности;
серверных с ограниченной площадью, где требуется компактное шкафное исполнение;
телекоммуникационных узлов, узлов связи и Edge-ЦОД;
аппаратных и кроссовых;
объектов промышленной автоматизации и АСУ ТП.
Оптимальный кондиционер рекомендуется выбирать на основании фактической тепловой нагрузки серверного помещения, количества установленного оборудования и требований к его надежности. Тепловая нагрузка — суммарное тепловыделение серверов, сетевого оборудования, ИБП и вспомогательных систем. В отличие от бытовой и общеобменной вентиляции и кондиционирования, DX прецизионный кондиционер предназначен для круглосуточной работы с постоянной тепловой нагрузкой от ИТ-оборудования и обеспечивает стабильное поддержание температуры и влажности.
Для КПШ-1010 целевая нагрузка составляет до 10 кВт холода. Количество и плотность размещения серверных шкафов — при средней нагрузке 3–5 кВт на стойку кондиционер может обслуживать несколько шкафов, при высокой плотности 7–10 кВт/стойка применяется для локального охлаждения одного высоконагруженного шкафа.
Сценарии размещения
Для небольших серверных помещений площадью 10–20 м² с суммарной ИТ-нагрузкой до 10 кВт.
Для серверных с 2–5 шкафами в зависимости от их энергонагруженности.
Для Edge, телекоммуникационных узлов с локальной тепловой нагрузкой до 10 кВт.
Почему стоит выбрать продукцию UNICOOL
Прецизионный контроль микроклимата. Обеспечивает стабильность температуры с точностью до ±0,5 °C и влажности до 2%.
Энергоэффективность на практике. Инверторная схема управления позволяет экономить до 30% электроэнергии, снижая эксплуатационные расходы.
Отказоустойчивость. Повышенная отказоустойчивость в режиме 24/7 благодаря встроенной системе мониторинга и самодиагностики.
Современные стандарты. Прецизионный кондиционер UNICOOL соответствует нормам энергоэффективности и ГОСТ, а также легко интегрируется в существующую инфраструктуру ОВиК.
КПШ-1010 — это оптимальное решение для серверных и кроссовых зон, где требуется автономное, энергоэффективное и надежное охлаждение без строительства сложного комплекса холодоснабжения. DX архитектура с выносным конденсатором обеспечивает быстрый монтаж, высокую эксплуатационную эффективность и возможность дальнейшего масштабирования. Компактное исполнение, инверторный компрессор, поддержка интеграции с системами BMS и возможность работы в резервируемых конфигурациях позволяют использовать модель как при создании новой инженерной инфраструктуры, так и при модернизации существующих объектов.
