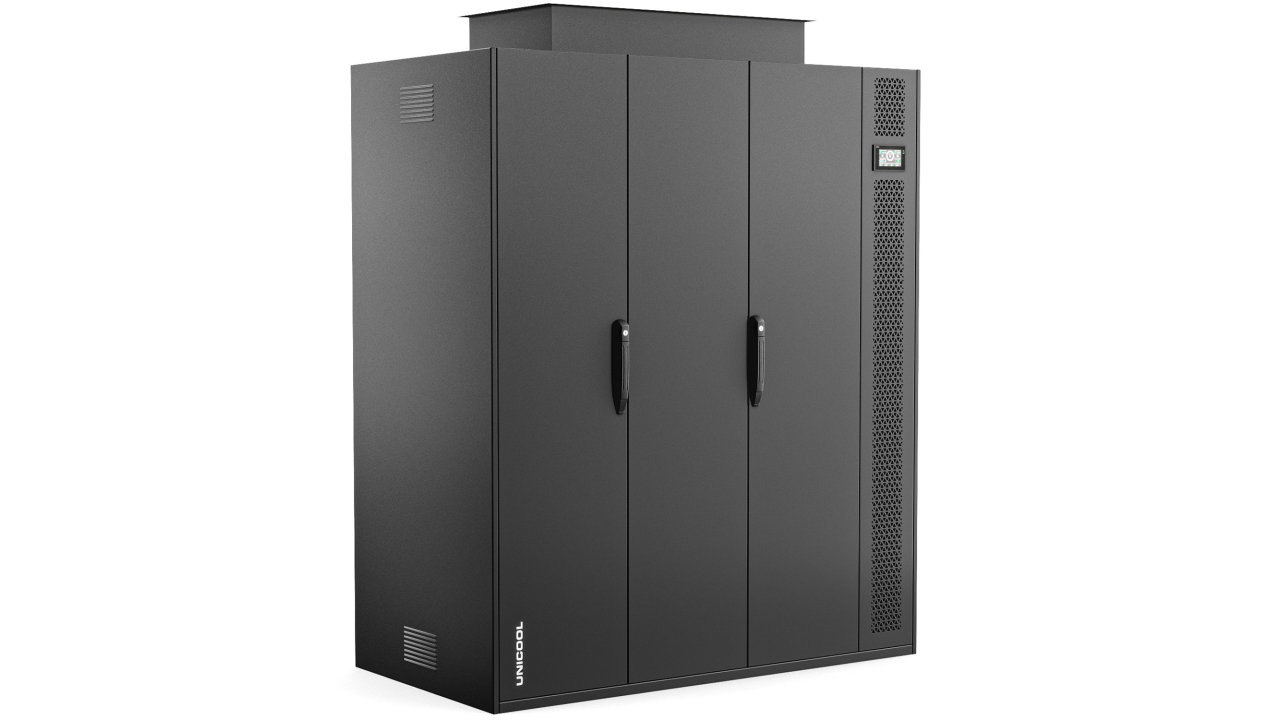

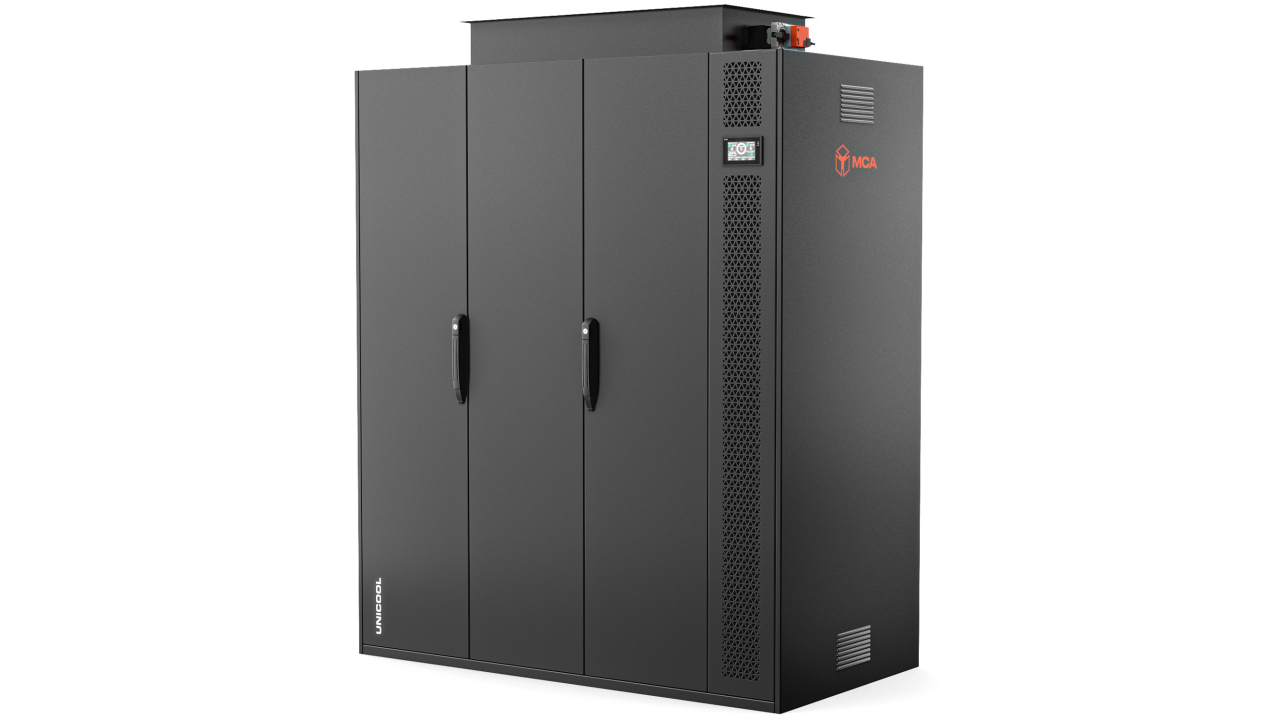

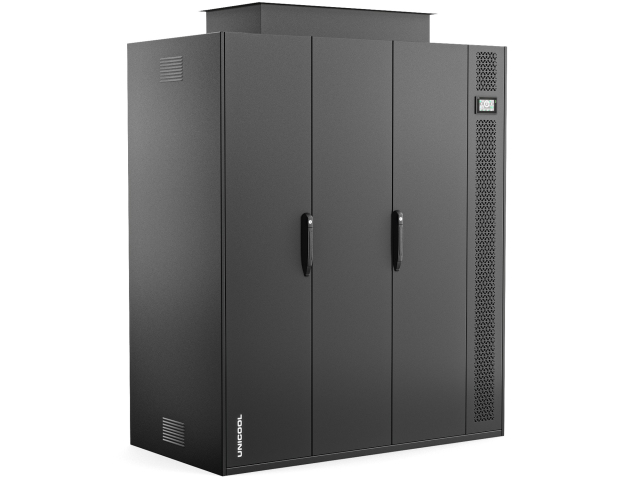

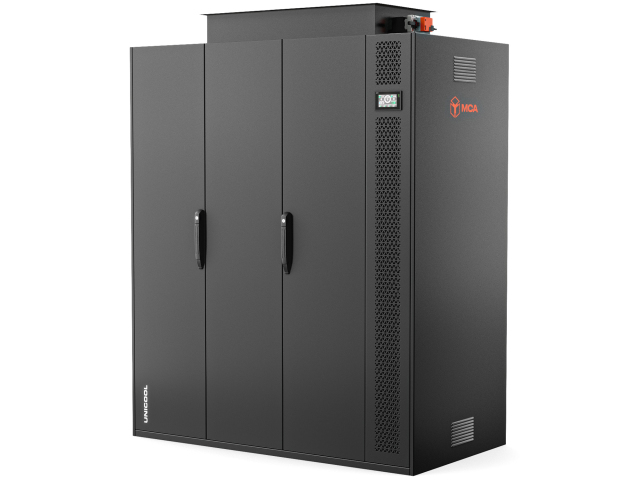

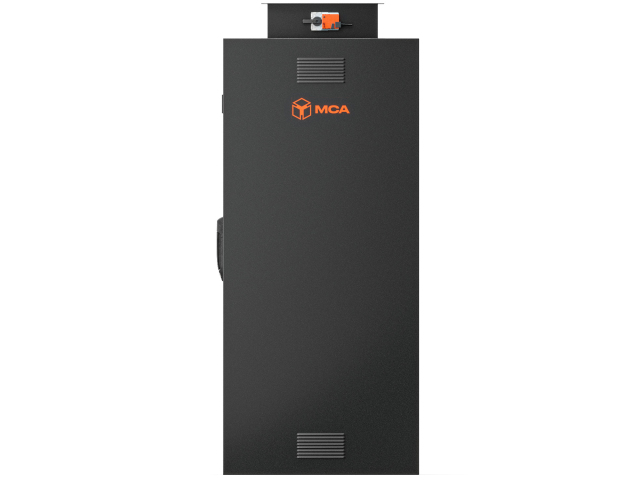

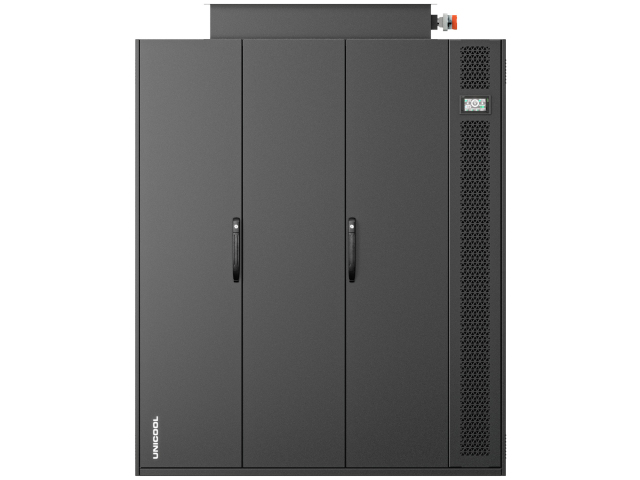

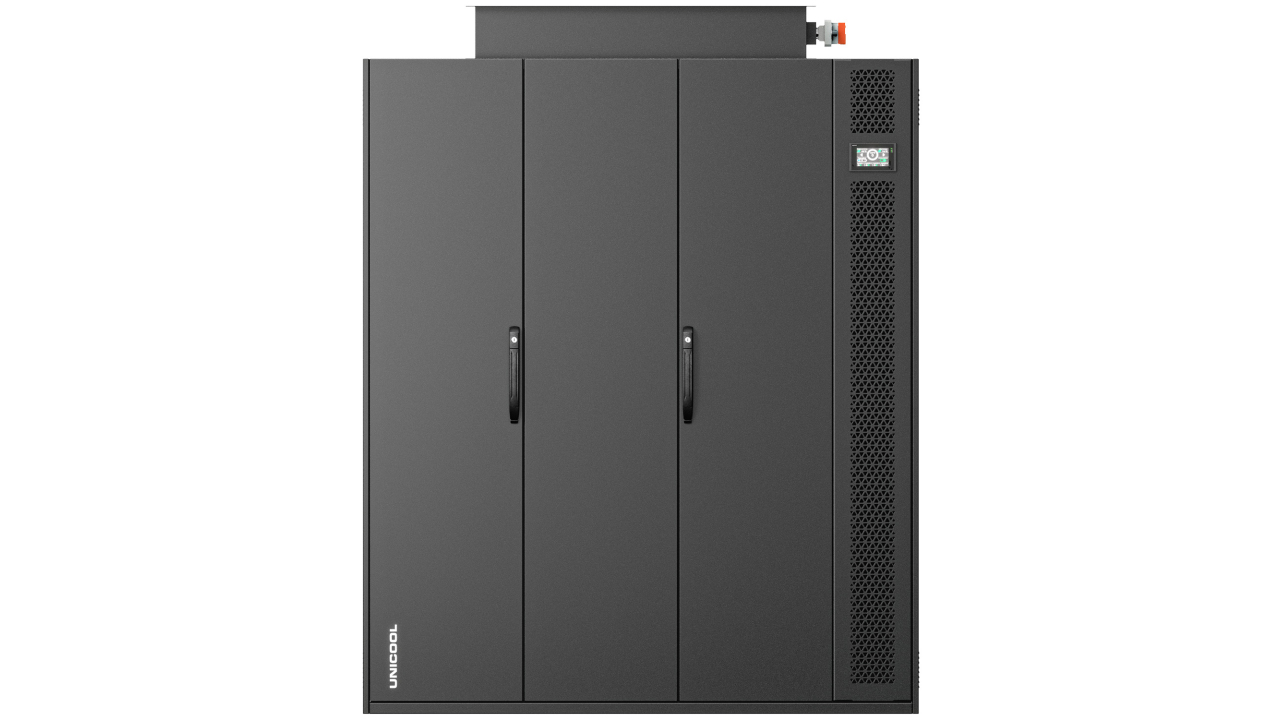

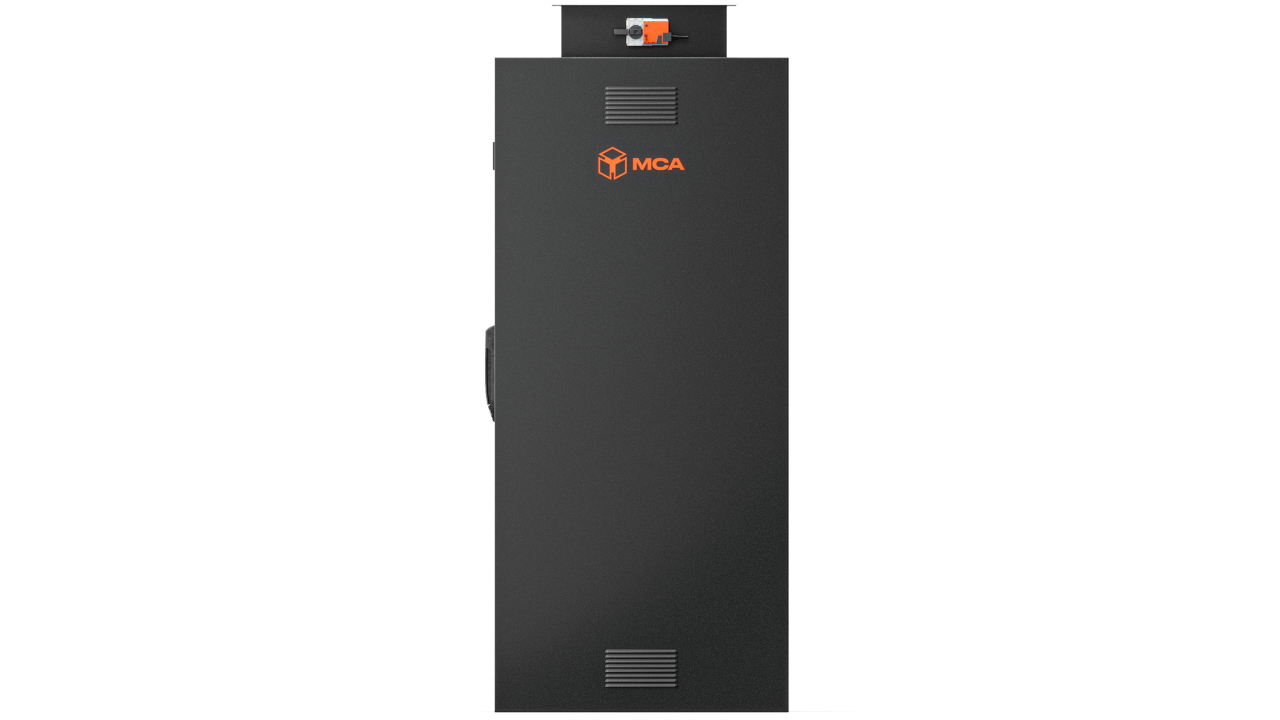

Прецизионный кондиционер UNICOOL® (ООО «НПК МСА») КПШ-1100 — шкафная система кондиционирования ЦОД с воздушным охлаждением и выносным конденсатором. Агрегат обеспечивает 100 кВт холодопроизводительности и предназначен для поддержания стабильного микроклимата в серверных, машинных залах и технологических помещениях с высокой плотностью тепловыделения. Прецизионное управление температурой и влажностью позволяет использовать КПШ-1100 в составе современных климатических систем ЦОД с требованиями к непрерывной работе и повышенной надежности.
Прецизионный кондиционер UNICOOL® КПШ-1100 — шкафная DX-система с непосредственным расширением хладагента и воздушным охлаждением конденсатора, предназначенная для поддержания микроклимата в ЦОД, серверных помещениях и объектах критической инфраструктуры. Холодопроизводительность 100 кВт и расход воздуха до 22 000 м³/ч обеспечивают эффективный отвод тепла от серверного оборудования при высокой плотности размещения стоек. Автономное воздушное охлаждение исключает необходимость строительства водяного контура с чиллерами и насосными группами, сокращая сроки монтажа и упрощая эксплуатацию. Показатель энергоэффективности EER 3,58 говорит о сниженных эксплуатационных затратах и повышении эффективности.
КПШ-1100 сочетает в себе основные компоненты эффективного охлаждения: высокую холодопроизводительность, возможность резервирования и энергоэффективные компоненты. Это позволяет использовать кондиционер для построения надежной системы с контролируемыми эксплуатационными затратами.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
100
Расход воздуха, м3/ч
22 000
SHR
0,98
EER
3,58
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Диапазон температуры наружного воздуха, °С
–60…+48
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
27,9
Хладагент
R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров
4
Тип компрессора
спиральный, инверторный
Класс воздушного фильтра
G4 / G4+ F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 2550 × 890
Масса, кг
520
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
25–45
Номинальная потребляемая мощность нагревателя, кВт
27,1–48,7
Преимущества
DX-система с выносным конденсатором — простота и автономность Прямое расширение (DX) позволяет использовать замкнутый фреоновый контур без промежуточного теплоносителя, что лучше передает холод и упрощает построение системы охлаждения. Выносной конденсатор размещается за пределами машинного зала, что удаляет источник тепла и шума из рабочей зоны.
Высокая холодопроизводительность для современных ЦОД Холодопроизводительность 100 кВт позволяет применять кондиционер для охлаждения машинных залов с плотной концентрацией ИТ-оборудования. Расход воздуха 22 000 м³/ч обеспечивает эффективное распределение воздушных потоков при организации холодных и горячих коридоров.
Интеграция в инженерные системы объекта КПШ-1100 может интегрироваться в системы BMS и АСДУ в единой инфраструктуре управления: регулирование параметров микроклимата, получение аварийных сообщений, централизованное управление.
Применение
При выборе холодильного оборудования для ЦОД в первую очередь оценивают соответствие холодопроизводительности расчетной тепловой нагрузке объекта. Учитывается тепловыделение серверного оборудования, ИБП, освещения, персонала и ограждающих конструкций, а также возможное увеличение вычислительных мощностей в будущем. Небольшой резерв по холодопроизводительности позволяет сохранить стабильный температурный режим при пиковых нагрузках и избежать замены оборудования при расширении ИТ-инфраструктуры.
Расход воздуха также является одним из ключевых параметров системы охлаждения. Он определяет распределение подготовленного воздуха между серверными стойками и отвод тепла при средней и повышенной плотности размещения. Недостаточный воздухообмен может привести к формированию локальных зон перегрева даже при достаточной холодопроизводительности прецизионного кондиционера.
Выбор исполнения кондиционера зависит от схемы организации воздушных потоков в машинном зале. В зависимости от архитектуры объекта применяют нижнюю подачу воздуха через фальшпол, верхнюю подачу в холодный коридор или забор нагретого воздуха из верхней зоны помещения.
Для кондиционеров холодопроизводительностью около 100 кВт особое значение приобретает энергоэффективность при работе с переменной нагрузкой. При выборе установки оценивают коэффициент энергоэффективности (EER), характеристики вентиляторов, наличие инверторного управления компрессором и диапазон регулирования производительности.
UNICOOL КПШ-1100 отвечает ключевым требованиям, предъявляемым к холодильному оборудованию для ЦОД. Модель сочетает достаточную холодопроизводительность, высокий расход воздуха и энергоэффективную работу при переменной нагрузке, что позволяет поддерживать стабильный температурный режим в серверных и машинных залах с высокой плотностью размещения.
Рекомендуется использовать в объектах с высокой плотностью тепловыделения:
коммерческие и корпоративные ЦОД среднего масштаба — машинные залы площадью ориентировочно 70–250 м² в зависимости от плотности нагрузки и схемы резервирования;
серверные помещения с высокой концентрацией оборудования — зоны с нагрузкой порядка 10–30 кВт на стойку;
машинные залы вычислительных комплексов и HPC-инфраструктуры, включая платформы с интенсивными вычислениями;
телекоммуникационные центры связи с круглосуточным режимом эксплуатации.
Сценарии размещения
при средней плотности нагрузки 5–7 кВт на стойку КПШ-1100 может применяться для группы из 10–14 серверных стоек при организации правильного распределения воздушных потоков
при повышенной плотности 8–12 кВт на стойку установка эффективно обслуживает порядка 7–10 стоек
при плотности нагрузки 15–25 кВт на стойку кондиционер применяется для охлаждения зон с интенсивным тепловыделением. В таком режиме одна установка обеспечивает отвод тепла от примерно 4–6 высоконагруженных стоек.
Почему стоит выбрать продукцию UNICOOL
Для ЦОД критически важно обеспечить непрерывную работу вычислительных комплексов, поэтому надежность, ремонтопригодность и поддержка производителя являются такими же важными параметрами, как и технические характеристики.
Выбирая UNICOOL, заказчик получает не только прецизионный кондиционер, но и поддержку производителя на всех этапах проекта. Компания НПК МСА самостоятельно разрабатывает и выпускает оборудование, выполняет подбор решений, пусконаладочные работы, гарантийное и постгарантийное обслуживание. Такой подход сокращает сроки реализации проектов, обеспечивает доступность оригинальных комплектующих и позволяет поддерживать оборудование в эксплуатации в течение всего жизненного цикла.
UNICOOL® КПШ-1100 — это прецизионный кондиционер DX для ЦОД, сочетающий холодопроизводительность 100 кВт, автономное воздушное охлаждение и энергоэффективную эксплуатацию. Предназначен для создания надежных систем охлаждения ЦОД, серверных и технологических помещений с высокой плотностью тепловой нагрузки.
Нужен точный расчет системы охлаждения под вашу инфраструктуру? Оставьте заявку
