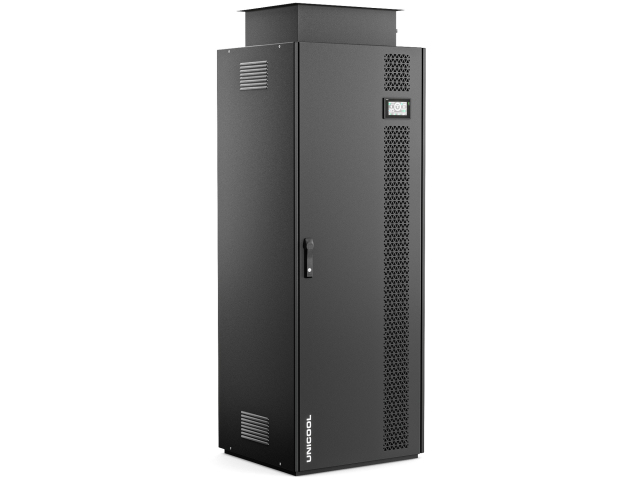

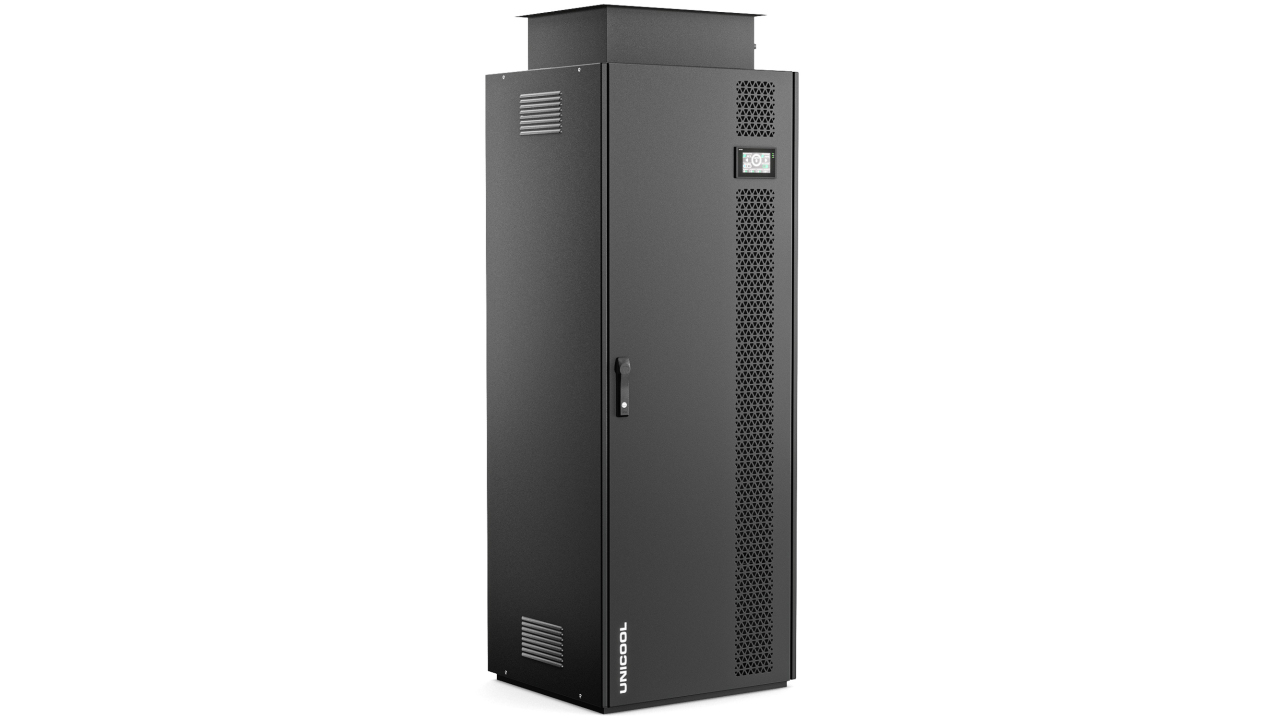

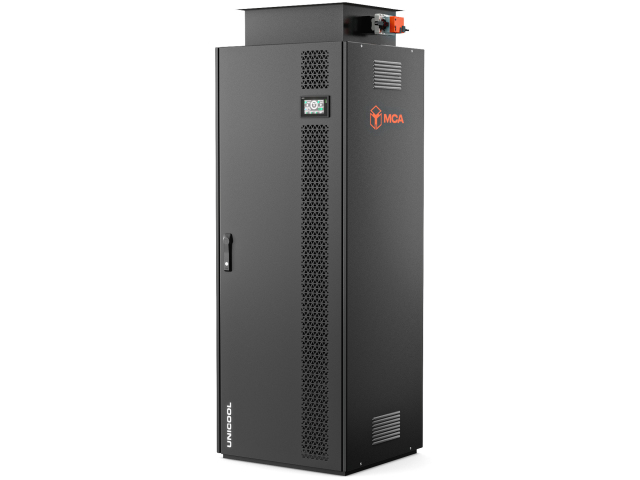

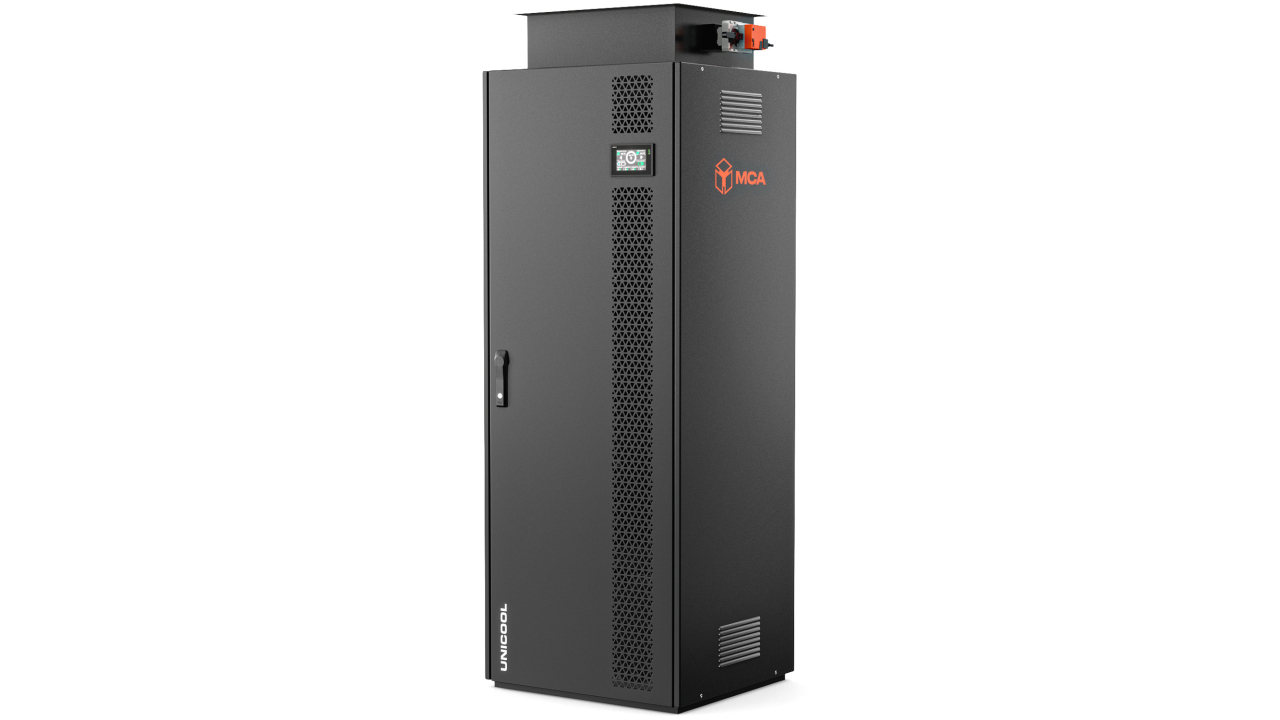

Прецизионный кондиционер UNICOOL® КПШ-2010 предназначен для охлаждения серверных помещений, телекоммуникационных узлов и небольших машинных залов ЦОД с тепловой нагрузкой до 10 кВт. Модель поддерживает стабильные параметры воздуха при круглосуточной работе ИТ-оборудования и рассчитана на отвод преимущественно явного тепла (SHR 0,98). Встроенный водоохлаждаемый конденсатор передает тепло в контур охлаждающей жидкости с температурой 30/35 °С, подключенный к системе отвода тепла. Инверторный спиральный компрессор изменяет производительность в зависимости от текущей нагрузки, что помогает снизить энергопотребление при неполной загрузке.
КПШ-2010 — прецизионный шкафный кондиционер с холодопроизводительностью 10 кВт. Кондиционер обеспечивает расход воздуха 2600 м³/ч. Высокий SHR 0,98 означает, что 98% холодопроизводительности используется для отвода явного тепла, которое в основном выделяют работающие серверы, системы хранения и сетевое оборудование. EER составляет 3,65 при номинальной потребляемой мощности 2,7 кВт.
Водоохлаждаемый конденсатор расположен внутри корпуса и охлаждается жидкостью с параметрами 30/35 °С.
В модели установлен инверторный спиральный компрессор. Производительность холодильного контура регулируется в соответствии с текущей нагрузкой, поэтому оборудование может эффективнее работать при неполной загрузке серверной. В стандартном исполнении используется хладагент R410A, по заказу доступен R32. Предусмотрена фильтрация G4 или G4+F7.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
10
Расход воздуха, м3/ч
2600
SHR
0,98
EER
3,65
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура охлаждающей жидкости, °С
30/35
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
2,7
Хладагент
R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров
1
Тип компрессора
спиральный, инверторный
Класс воздушного фильтра
G4 / G4+ F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1750 × 670 × 500
Масса, кг
180
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
1,5–3
Номинальная потребляемая мощность нагревателя, кВт
3,75
EC-вентиляторы
Электронный расширительный клапан (EEV)
Гидромодуль
Драйкулер / градирня
Преимущества
Встроенный водоохлаждаемый конденсатор Конденсатор находится внутри корпуса кондиционера и передает тепло охлаждающей жидкости с параметрами 30/35 °С. Жидкость циркулирует во внешнем контуре, который подключается к оборудованию для дальнейшего отвода тепла.
Инверторный спиральный компрессор Компрессор изменяет производительность в зависимости от фактической тепловой нагрузки. При снижении нагрузки кондиционер может работать на пониженной производительности, что помогает уменьшить энергопотребление и количество пусков компрессора.
98% мощности на отвод явного тепла SHR = 0,98, что особенно важно для серверных, поскольку основное тепловыделение создают серверы и другое ИТ-оборудование.
10 кВт холода при компактных размерах КПШ-2010 обеспечивает 10 кВт холодопроизводительности при габаритах 1750 × 670 × 500 мм. Ширина корпуса 670 мм позволяет рационально использовать пространство технического помещения и устанавливать оборудование рядом с серверными шкафами.
Применение
КПШ-2010 рекомендуется использовать в:
серверных помещениях и машинных залах ЦОД с постоянной ИТ-нагрузкой;
корпоративных серверных, где оборудование работает круглосуточно;
телекоммуникационных узлах и аппаратных;
помещениях с серверами, системами хранения данных и сетевым оборудованием;
небольших вычислительных кластерах с суммарной тепловой нагрузкой до 10 кВт;
технических помещениях, где требуется подключение прецизионного кондиционера к внешней системе охлаждения жидкости;
объектах с централизованным контуром отвода тепла.
При выборе модели следует учитывать фактическое тепловыделение оборудования. Для серверной нельзя определять мощность кондиционера только по площади помещения: основой расчета является суммарная электрическая мощность серверов, СХД, сетевого и другого оборудования, которая практически полностью превращается в тепло.
Сценарии размещения
Серверная с 3 стойками по 2–3 кВт. При суммарной ИТ-нагрузке 6–9 кВт КПШ-2010 обеспечивает отвод основного тепла от серверного оборудования. Такая схема подходит для небольших корпоративных серверных и локальных машинных залов.
4 стойки по 2 кВт. При суммарной нагрузке около 8 кВт кондиционер используется для постоянного охлаждения группы серверных шкафов.
До 10 кВт. КПШ-2010 может применяться при расчетной тепловой нагрузке, близкой к номинальной холодопроизводительности кондиционера. При этом необходимо учитывать резерв по производительности и рабочие условия оборудования.
Почему стоит выбрать продукцию UNICOOL
UNICOOL объединяет разработку, производство и сервис. Прямое взаимодействие с производителем обеспечивает доступ к оригинальным комплектующим, технической документации и квалифицированной технической поддержке.
Сервисная поддержка по всей России. Комплексное сопровождение включает пусконаладочные работы, обучение эксплуатационного персонала, удалённый мониторинг, технические консультации и выезды сервисных специалистов. Один производитель сопровождает оборудование на протяжении всего жизненного цикла.
Оборудование UNICOOL предназначено для технологического охлаждения серверных, телекоммуникационных и других помещений с постоянной тепловой нагрузкой. Конструктивные решения ориентированы на круглосуточную эксплуатацию и требования к надёжности инженерных систем ЦОД.
UNICOOL КПШ-2010 предназначен для серверных помещений, в которых требуется постоянный отвод тепла от ИТ-оборудования и стабильные параметры воздуха. Холодопроизводительность 10 кВт позволяет применять модель для небольших и средних серверных с несколькими стойками и суммарной тепловой нагрузкой порядка 6–10 кВт. Встроенный водоохлаждаемый конденсатор позволяет подключить кондиционер к внешнему контуру охлаждающей жидкости и отказаться от отдельного воздушного конденсатора. Инверторный спиральный компрессор регулирует производительность в соответствии с нагрузкой, а SHR 0,98 обеспечивает преимущественно отвод явного тепла. При расходе воздуха 2600 м³/ч КПШ-2010 подходит для круглосуточного технологического охлаждения серверных, телекоммуникационных узлов и локальных машинных залов.
