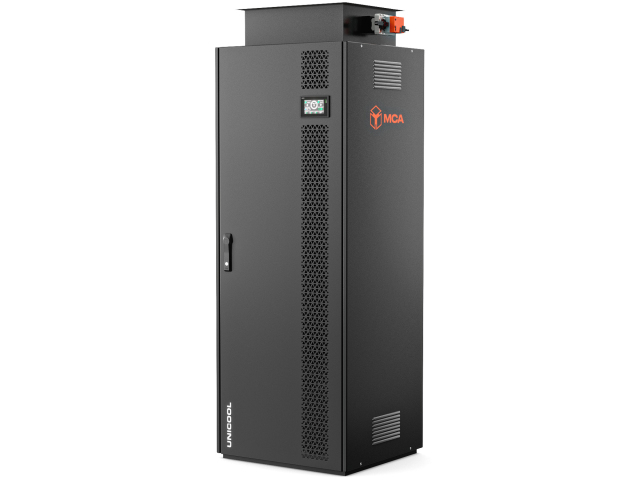

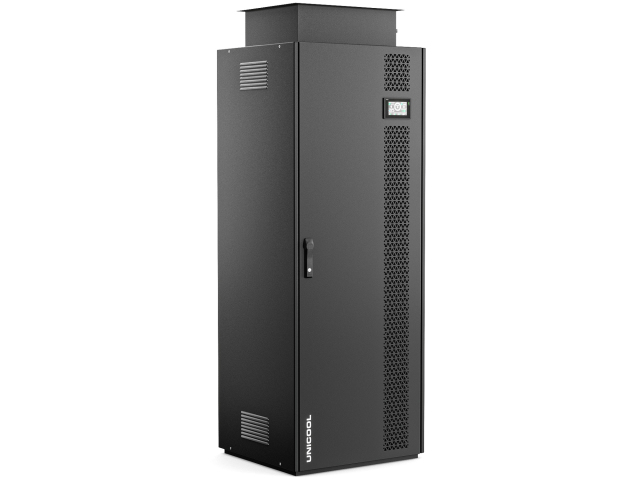

Прецизионный кондиционер UNICOOL® КПШ-2020 — шкафная модель для вентиляции и кондиционирования серверной, машинных залов ЦОД и других помещений с постоянной тепловой нагрузкой. Холодопроизводительность 20 кВт и расход воздуха 4600 м³/ч позволяют эффективно отводить тепло от серверного и телекоммуникационного оборудования. Высокий SHR 0,98 соответствует условиям серверных помещений, где основная часть тепла приходится на IT-оборудование. Встроенный водоохлаждаемый конденсатор передает тепло во внешнюю систему охлаждающей жидкости, поэтому отдельный воздушный конденсатор не требуется. Инверторный спиральный компрессор регулирует производительность в зависимости от текущей потребности. EER 4,05 помогает снизить энергозатраты при круглосуточной эксплуатации.
КПШ-2020 рассчитан на серверные помещения, где основную нагрузку формирует постоянно работающее ИТ-оборудование. При холодопроизводительности 20 кВт и SHR 0,98 практически весь производимый холод направляется на отвод тепла от серверов, систем хранения и сетевого оборудования. Расход воздуха 4600 м³/ч позволяет организовать необходимый воздухообмен в зоне размещения оборудования и поддерживать заданные параметры воздуха.
В модели применен водоохлаждаемый конденсатор, поэтому отвод тепла организован через внешний контур с расчетными параметрами 30/35 °C.
За изменение холодопроизводительности отвечает инверторный спиральный компрессор. Он позволяет подстраивать работу холодильного контура под текущую потребность, что особенно важно для серверных с переменным энергопотреблением. При входной температуре воздуха 35 °C кондиционер формирует воздушный поток с температурой 18–20 °C. EER 4,05 при номинальной потребляемой мощности 4,9 кВт характеризует эффективность модели.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
20
Расход воздуха, м3/ч
4600
SHR
0,98
EER
4,05
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура охлаждающей жидкости, °С
30/35
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
4,9
Хладагент
R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров
1
Тип компрессора
спиральный, инверторный
Класс воздушного фильтра
G4 / G4+ F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 770 × 650
Масса, кг
200
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
1,5–3
Номинальная потребляемая мощность нагревателя, кВт
3,75
EC-вентиляторы
Электронный расширительный клапан (EEV)
Гидромодуль
Драйкулер / градирня
Преимущества
Плавная подстройка под нагрузку Инверторный спиральный компрессор меняет производительность по мере изменения тепловой нагрузки. Для серверной это означает более гибкую работу холодильного оборудования: при снижении тепловыделения не требуется постоянно поддерживать максимальную производительность.
20 кВт для компактной серверной зоны Холодопроизводительность 20 кВт позволяет закрыть потребность отдельной серверной зоны или группы стоек без установки оборудования избыточной мощности. При расчетном запасе 15–20% модель подходит для мощности вычислительной техники примерно 16–17 кВт.
Высокий SHR — 0,98 Для серверной важнее всего отвести тепло, которое выделяет работающее оборудование. Значение SHR 0,98 означает, что 98% холодопроизводительности приходится на явный теплосъем, поэтому КПШ-2020 хорошо соответствует помещениям с высокой концентрацией серверного оборудования.
Эффективная работа при круглосуточной эксплуатации При номинальной холодопроизводительности 20 кВт кондиционер потребляет 4,9 кВт электроэнергии, а EER составляет 4,05. Для оборудования, работающего 24/7, это позволяет уменьшить долю системы кондиционирования в общем энергопотреблении объекта.
Применение
КПШ-2020 для объектов, где необходимо круглосуточно поддерживать стабильные параметры воздуха. Модель целесообразно применять в:
серверных комнатах и отдельных машинных залах ЦОД с расчетной ИТ-нагрузкой до 16–17 кВт с учетом резерва холодопроизводительности;
локальных серверных зонах, где несколько стоек объединены в одну охлаждаемую группу;
вычислительных зонах с повышенной плотностью размещения оборудования, включая HPC и другие ресурсоемкие задачи;
объектах, где охлаждение кондиционеров уже организовано через внешний контур охлаждающей жидкости.
КПШ-2020 особенно уместен там, где требуется шкафное исполнение и водяное охлаждение конденсатора. При этом проектом должна быть предусмотрена внешняя система отвода тепла с необходимыми параметрами охлаждающей жидкости.
Сценарии размещения
Для серверного оборудования принимаем условный запас холодопроизводительности в 15–20%. Поэтому при номинальной мощности КПШ-2020 в 20 кВт расчетная ИТ-нагрузка составляет ориентировочно 16–17 кВт.
5 кВт на стойку. Кондиционер подходит для группы из 3 стоек. Суммарная нагрузка серверного оборудования составит около 15 кВт, что оставляет необходимый запас по холодопроизводительности.
6 кВт на стойку. КПШ-2020 может обслуживать 2 стойки с общей ИТ-нагрузкой около 12 кВт. Оставшийся резерв учитывает дополнительные теплопритоки от сетевого оборудования, освещения и других потребителей.
Зона 8 кВт на стойку. Модель подходит для 2 стоек с суммарной нагрузкой около 16 кВт.
Высокоплотная серверная зона. Выше 8 кВт на стойку КПШ-2020 можно использовать для одной высоконагруженной стойки либо локальной зоны с суммарной нагрузкой до 16–17 кВт. Если тепловыделение выше, следует увеличить количество кондиционеров или выбрать модель большей производительности.
UNICOOL КПШ-2020 предназначен для кондиционирования серверных помещений и ЦОД с тепловой нагрузкой до 20 кВт. Модель сочетает шкафное исполнение, водоохлаждаемый конденсатор и инверторный спиральный компрессор. КПШ-2020 можно использовать для охлаждения отдельных серверных зон и групп стоек, подключив кондиционер к внешней системе отвода тепла. При подборе оборудования необходимо учитывать фактическую ИТ-нагрузку и предусматривать резерв холодопроизводительности.
