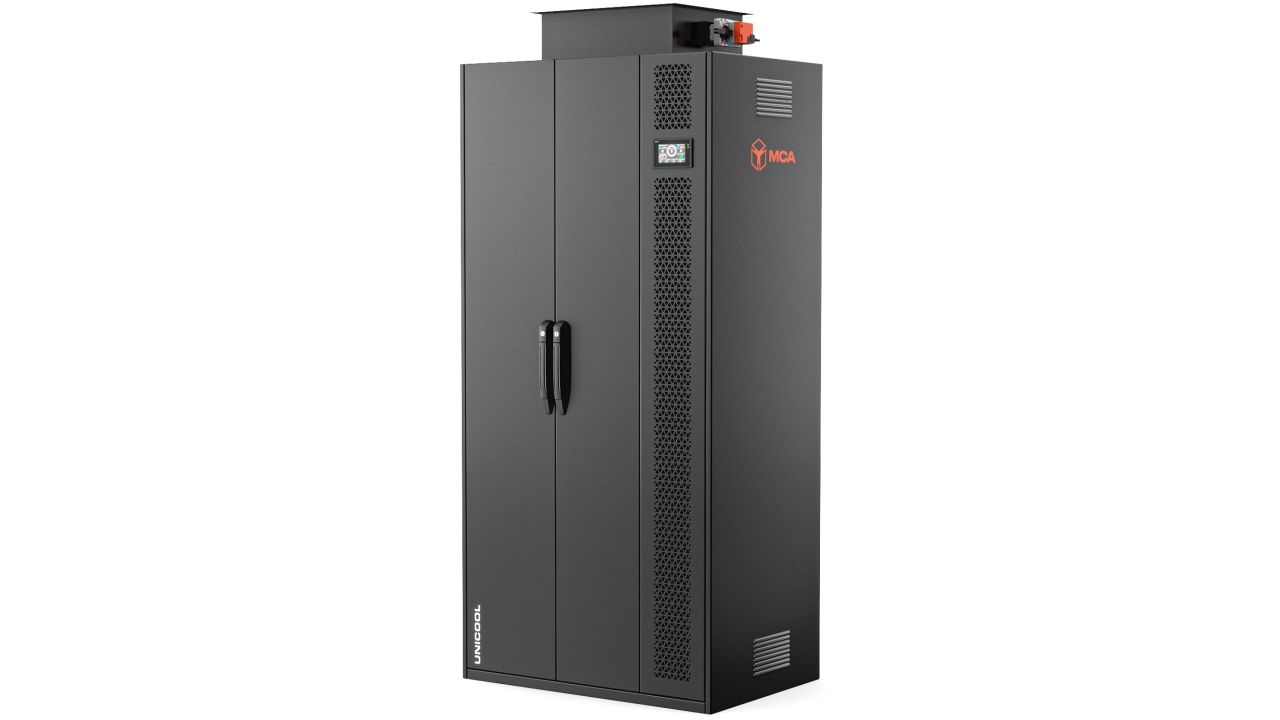

Прецизионный кондиционер UNICOOL® КПШ-2030 (ООО «НПК МСА») предназначен для охлаждения серверных, машинных залов ЦОД и других помещений с постоянной высокой тепловой нагрузкой. Установка обеспечивает 30 кВт холодопроизводительности при расходе воздуха 6100 м³/ч и эффективно отводит тепло. В конструкции используется водяное охлаждение конденсатора: тепло передается в контур охлаждающей жидкости с параметрами 30/35 °С, а затем отводится внешней системой охлаждения. Инверторный спиральный компрессор обеспечивает плавное изменение производительности, а поддержка протоколов Modbus, BACnet или SNMP упрощает включение оборудования в систему мониторинга ЦОД.

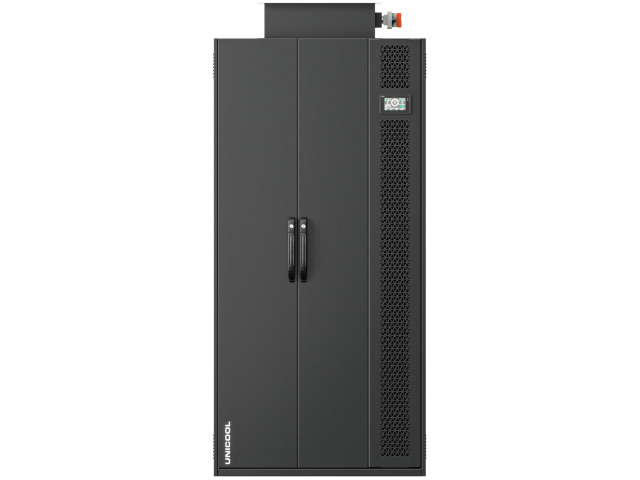

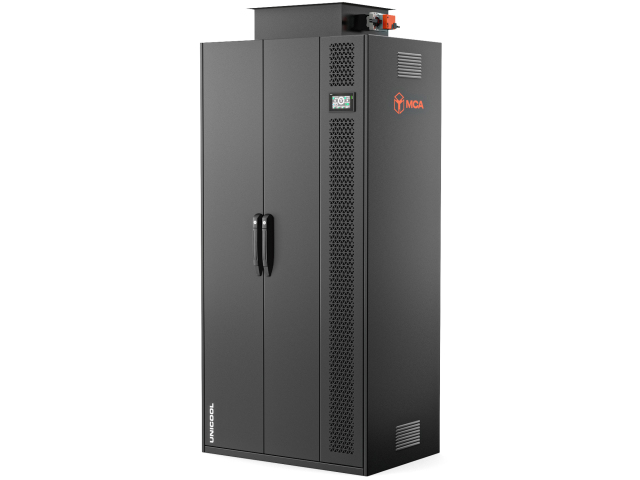

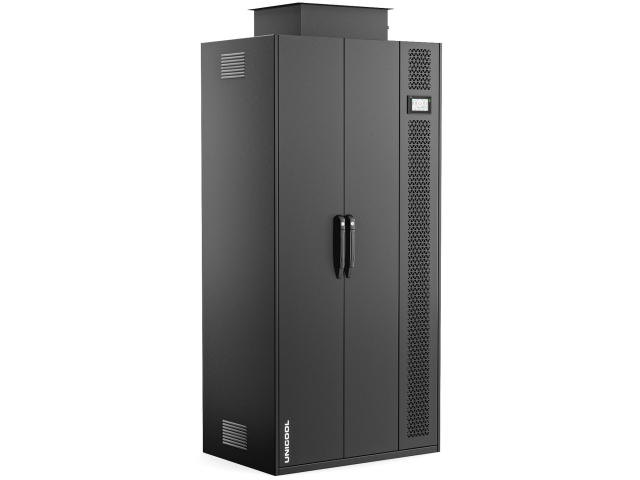

КПШ-2030 — напольный шкафный прецизионный кондиционер с водяным охлаждением конденсатора для серверных и технологических помещений. Холодопроизводительность установки составляет 30 кВт, расход воздуха — 6100 м³/ч. При температуре воздуха на входе 35 °С и относительной влажности 30% кондиционер формирует воздушный поток с температурой на выходе 18–20 °С.
Конденсатор размещен внутри корпуса. При его работе тепло передается охлаждающей жидкости, после чего отводится внешней системой охлаждения. Поэтому для эксплуатации кондиционера требуется соответствующая водяная инфраструктура — сам кондиционер не является автономным источником отвода тепла за пределы помещения или здания.
Высокий SHR 0,98 показывает, что практически вся холодопроизводительность используется для снятия явной тепловой нагрузки. EER 4,10 характеризует эффективное использование электроэнергии при номинальном режиме работы. Установка оснащается инверторным спиральным компрессором, воздушным фильтром G4 или G4+F7 и поддерживает подключение к системам диспетчеризации и мониторинга по Modbus, BACnet и SNMP.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
30
Расход воздуха, м3/ч
6100
SHR
0,98
EER
4,10
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура охлаждающей жидкости, °С
30/35
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
7,3
Хладагент
R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров
2
Тип компрессора
спиральный, инверторный
Класс воздушного фильтра
G4 / G4 + F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 1100 × 890
Масса, кг
230
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
5–8
Номинальная потребляемая мощность нагревателя, кВт
6,0–8,7
EC-вентиляторы
Электронный расширительный клапан (EEV)
Гидромодуль
Драйкулер / градирня
Преимущества
Водоохлаждаемый конденсатор внутри шкафа Конденсатор встроен непосредственно в конструкцию кондиционера, а тепло от него передается охлаждающей жидкости. Такой принцип позволяет отказаться от воздушного конденсатора, вынесенного за пределы кондиционера, но предполагает наличие внешнего контура отвода тепла. Это удобно для объектов, где инженерная инфраструктура холодоснабжения уже организована.
Высокий SHR для ИТ-нагрузки Коэффициент явного теплосъема 0,98 означает, что практически вся производительность установки направлена на снижение температуры воздуха, а не на его осушение. Для ЦОД это соответствует характеру нагрузки: серверы и сетевое оборудование в основном выделяют тепло без значительного увеличения влажности воздуха.
Плавное регулирование холодопроизводительности Инверторный спиральный компрессор позволяет изменять производительность в зависимости от текущей нагрузки помещения. Кондиционер не обязан постоянно работать на максимальной мощности, что особенно актуально для серверных с переменной загрузкой оборудования.
Подключение к системам мониторинга Поддержка Modbus, BACnet и SNMP позволяет передавать данные о работе кондиционера в АСУ, как BMS и DCIM. Это дает возможность контролировать состояние оборудования вместе с другими инженерными системами объекта.
Применение
КПШ-2030 рекомендуется использовать в:
машинных залах и серверных помещениях ЦОД с высокой постоянной тепловой нагрузкой;
корпоративных и коммерческих дата-центрах с имеющейся системой отвода тепла;
технологических помещениях с большим количеством электрооборудования;
вычислительных зонах с повышенной плотностью размещения серверов;
объектах, где требуется интеграция климатического оборудования в BMS или DCIM через Modbus, BACnet либо SNMP.
Сценарии размещения
Расчет выполнен с учетом эксплуатационного запаса 15–20% относительно тепловой нагрузки ИТ-оборудования. Поэтому для расчета рабочей холодопроизводительности принимается около 24–25,5 кВт из номинальных 30 кВт.
Серверная зона с нагрузкой 4–5 кВт на стойку. Кондиционер способен обслуживать ориентировочно 5–6 серверных шкафов при суммарной ИТ-нагрузке около 20–25 кВт. Такой вариант подходит для стандартных серверных зон с равномерным распределением тепла.
Зона с 6–8 кВт на стойку. При более плотной установке оборудования расчетная рабочая нагрузка соответствует примерно 3–4 стойкам. Сценарий подходит для серверных зон с высокопроизводительными серверами и оборудованием хранения данных.
Локальная зона повышенной плотности. Если основная тепловая нагрузка сосредоточена только в определенной зоне машинного зала, КПШ-2030 может использоваться для обслуживания этой зоны. При ~8 кВт на стойку установка рассчитана примерно на 3 стойки с сохранением необходимого запаса по холодопроизводительности.
Почему стоит выбрать продукцию UNICOOL
Решение под конкретную инфраструктуру UNICOOL позволяет подобрать индивидуальную конфигурацию кондиционирования с учётом тепловой нагрузки, планировки помещения, способа распределения воздуха и требований к резервированию. Это позволяет не подстраивать серверную под оборудование, а интегрировать систему охлаждения в уже заданные проектные условия.
Интеграция в инженерную инфраструктуру ЦОД UNICOOL может работать в составе комплексной системы инженерного обеспечения, взаимодействуя с диспетчеризацией и средствами автоматизации здания. Это упрощает централизованный контроль оборудования и позволяет учитывать состояние системы охлаждения при эксплуатации всего объекта.
Техническая поддержка на протяжении жизненного цикла Заказчик получает не только оборудование, но и сопровождение решения на этапах подбора, поставки, пусконаладки и эксплуатации. Прямая техническая связь с разработчиком позволяет оперативно решать вопросы по настройке, ремонту, модернизации и обеспечению оригинальными комплектующими.
КПШ-2030 сочетает высокую холодопроизводительность, большой расход воздуха и водяное охлаждение конденсатора в одном шкафном исполнении. Установка рассчитана на помещения, где тепловая нагрузка формируется преимущественно ИТ-оборудованием и требуется не просто снизить температуру, а стабильно поддерживать заданные параметры воздуха при круглосуточной работе. Важное преимущество такой схемы — возможность использовать внешнюю систему отвода тепла. Инверторное регулирование помогает адаптировать производительность к фактической нагрузке, а Modbus, BACnet и SNMP позволяют включить КПШ-2030 в единую систему управления инженерной инфраструктурой.
