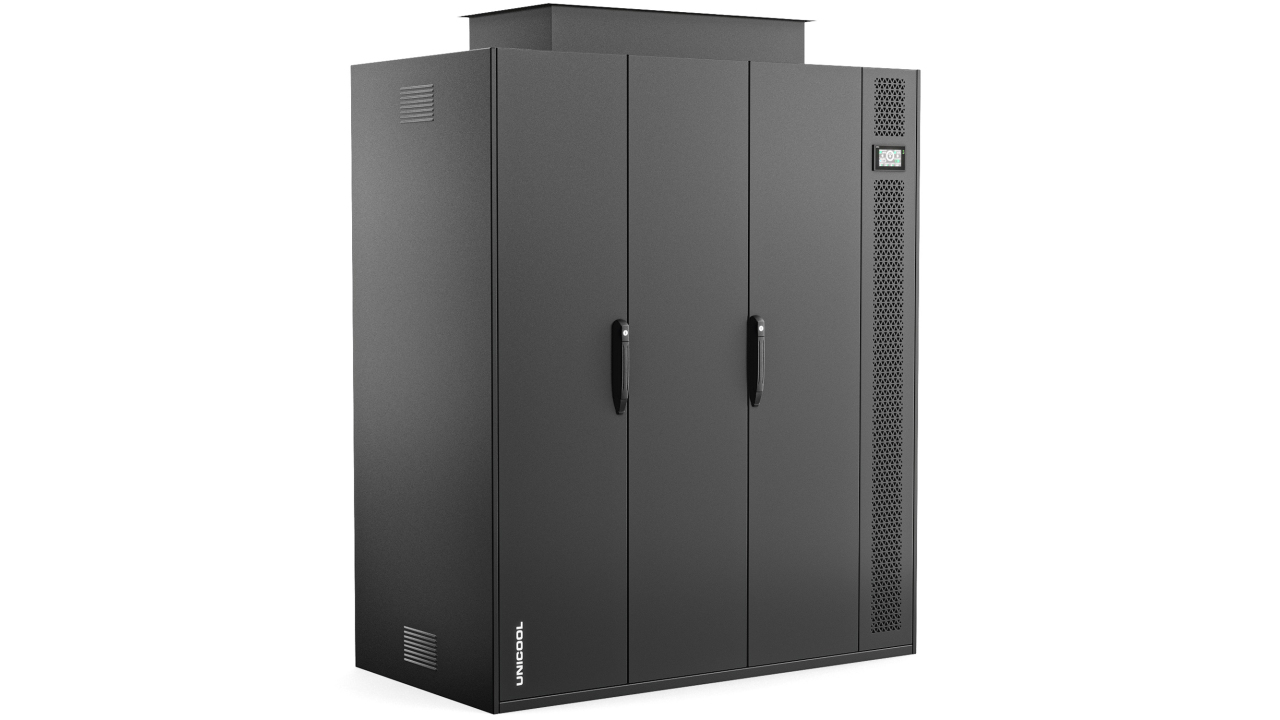

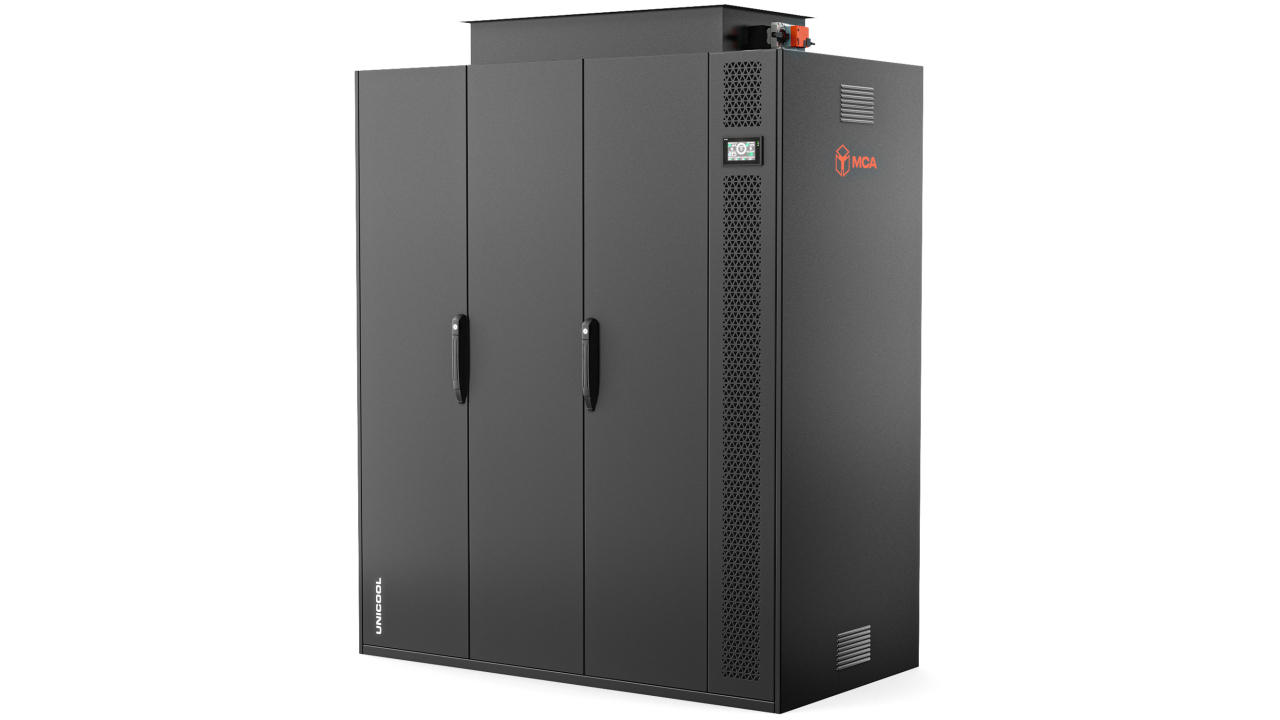

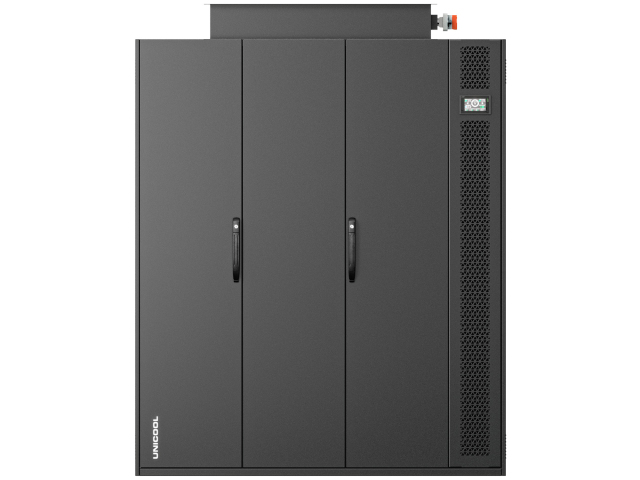

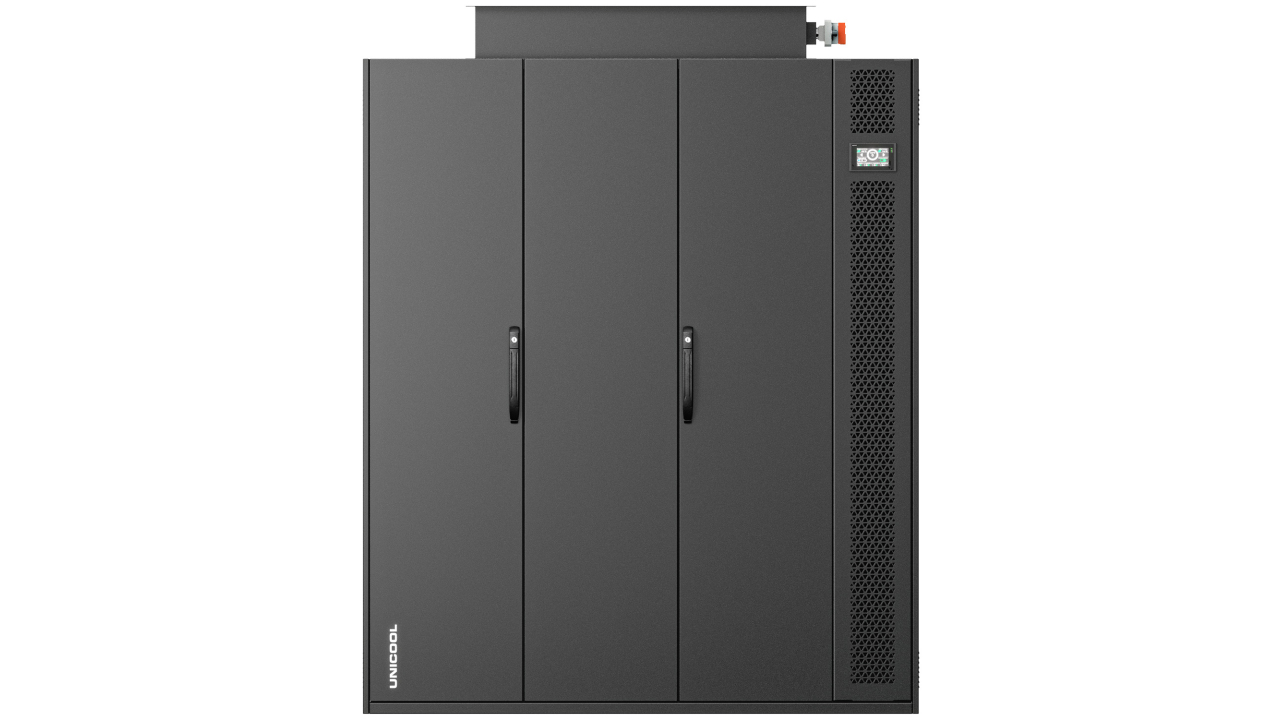

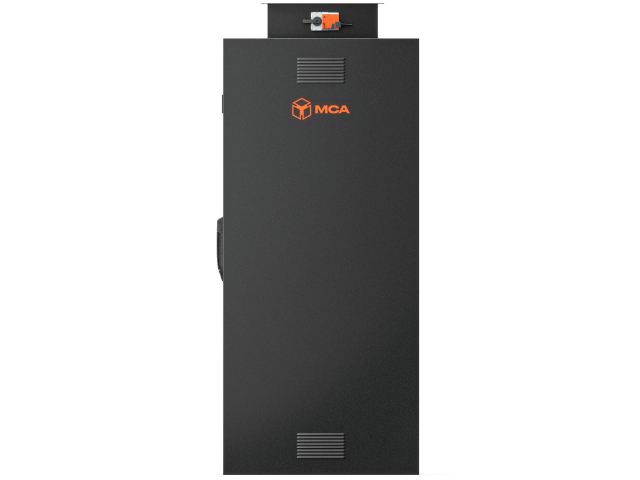

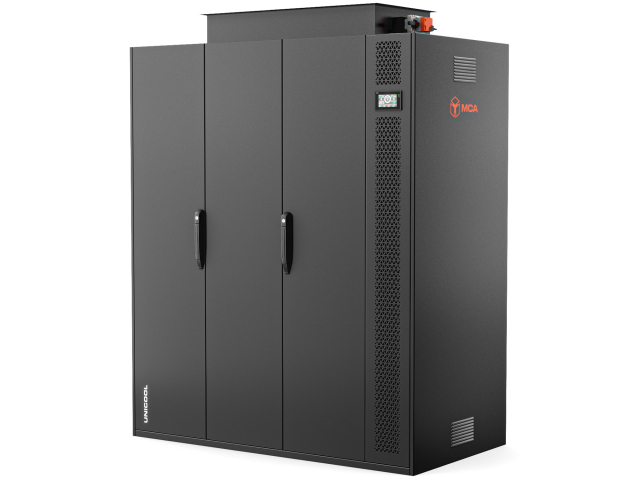

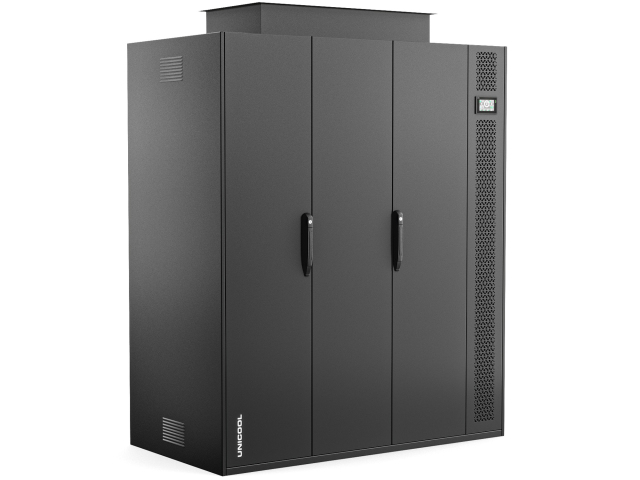

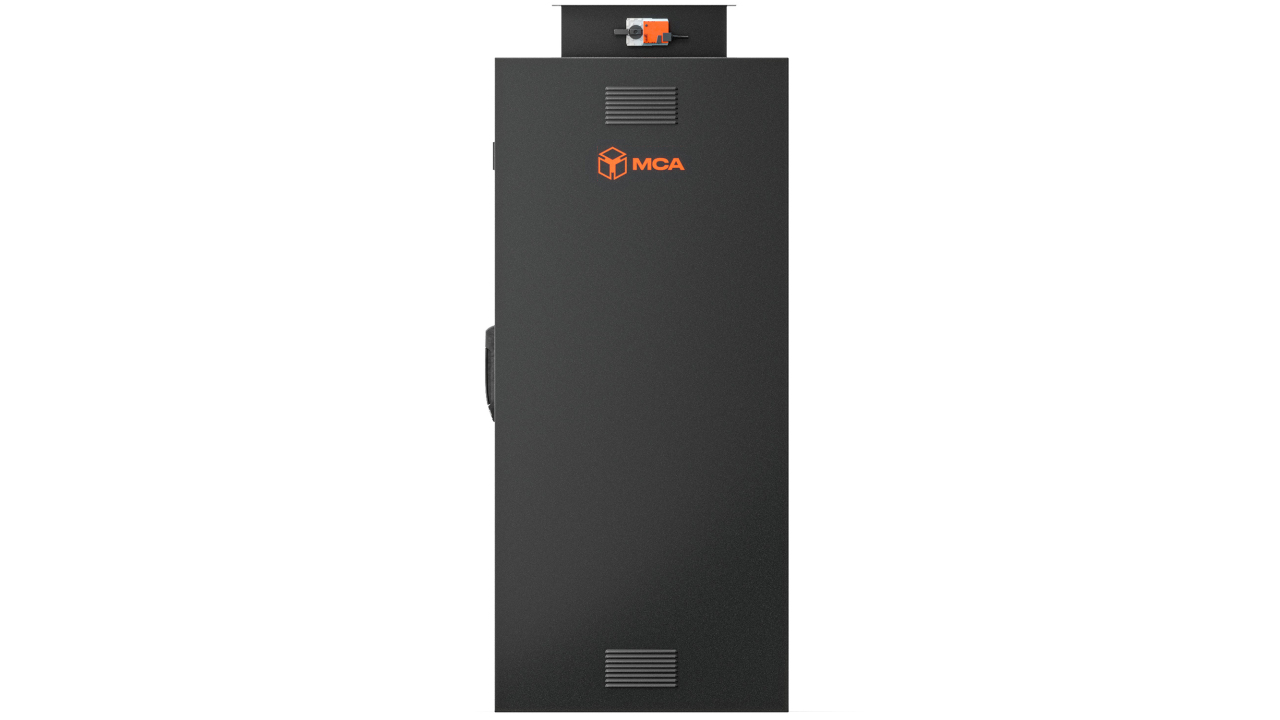

Прецизионный кондиционер UNICOOL КПШ-2080 — шкафное исполнение с производительностью 80 кВт, предназначенное для серверных и машинных залов ЦОД. Конструкция предусматривает водяное охлаждение конденсатора: он размещен в корпусе агрегата, а выделяемое при работе холодильного цикла тепло передается во внешний водяной контур и далее поступает к драйкулеру, градирне или другому теплообменному оборудованию. Расход воздуха до 16 100 м³/ч, инверторный компрессор, опционально возможна установка EC-вентиляторов и электронных расширительных клапанов. Такая конфигурация эффективно подстраивает холодопроизводительность под фактическую тепловую нагрузку помещения.
КПШ-2080 — прецизионный шкафной кондиционер типа DXW для охлаждения помещений с высокой тепловой нагрузкой. Номинальная холодопроизводительность составляет 80 кВт, расход воздуха — до 16 100 м³/ч. При входной температуре 35 °С и относительной влажности 30% кондиционер подает воздушный поток температурой 18–20 °С. Показатель EER 4,05 характеризует высокую энергетическую эффективность холодильного цикла. В модели используется встроенный водоохлаждаемый конденсатор, тепло от которого передается в наружный контур охлаждающей жидкости. В качестве конечного оборудования теплоотвода может применяться драйкулер или градирня с соответствующей насосной и трубопроводной инфраструктурой.
Опциональные EC-вентиляторы позволяют точнее регулировать воздушный поток и оптимизировать энергопотребление вентиляторной части. EEV регулирует количество хладагента, поступающего в испаритель, помогая поддерживать оптимальный режим работы системы при изменении нагрузки.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
80
Расход воздуха, м3/ч
16 100
SHR
0,98
EER
4,05
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура охлаждающей жидкости, °С
30/35
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
19,8
Хладагент
R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров
3
Тип компрессора
спиральный, инверторный
Класс воздушного фильтра
G4 / G4 + F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 2060 × 890
Масса, кг
450
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
25–45
Номинальная потребляемая мощность нагревателя, кВт
27,1–48,7
EC-вентиляторы
Электронный расширительный клапан (EEV)
Гидромодуль
Драйкулер / градирня
Преимущества
Высокая доля явного охлаждения SHR 0,98 соответствует характеру тепловой нагрузки серверных помещений, когда первоочередная задача – охлаждать воздух, нагретый работающим ИТ-оборудованием.
Высокий воздушный поток Расход до 16 100 м³/ч позволяет перемещать большой объем воздуха через кондиционер и быстро возвращать охлажденный поток в рабочую зону.
Готовность к оптимизации энергопотребления В качестве дополнительных опций доступны EC-вентиляторы и электронный расширительный клапан (EEV). EC-вентиляторы позволяют регулировать расход воздуха с учетом текущего режима, а EEV точнее управляет подачей хладагента в холодильный цикл.
Применение
UNICOOL КПШ-2080 рекомендуется использовать в:
машинных залах ЦОД, где требуется отвод значительного количества тепла от ИТ-оборудования;
крупных серверных помещениях, подключенных к централизованной системе теплоотвода;
вычислительных комплексах HPC, AI/ML и системах Big Data;
технологических зонах, в которых ИТ-оборудование формирует постоянную круглосуточную тепловую нагрузку;
серверных зонах, где использование отдельных воздушных конденсаторов ограничено доступной площадью или особенностями здания;
объектах, где требуется разместить кондиционеры внутри помещения, а оборудование окончательного теплоотвода — отдельно от машинного зала.
Сценарии размещения
При подборе принимаем запас холодопроизводительности 15–20% относительно расчетной ИТ-нагрузки. Поэтому из номинальных 80 кВт для полезной ИТ-нагрузки целесообразно ориентироваться примерно на 64–68 кВт.
Серверные зоны с нагрузкой 8–10 кВт на стойку. КПШ-2080 может обеспечивать охлаждение примерно 6 стоек. При 10 кВт на стойку суммарная ИТ-мощность составит порядка 60 кВт, оставляя резерв производительности.
12–15 кВт на стойку. При расчетной нагрузке 15 кВт на стойку КПШ-2080 рассчитан на ~4 стойки. Такой сценарий подходит для участков серверного помещения с повышенной концентрацией вычислительного оборудования.
Высокоплотные 20 кВт. При ~20 кВт на стойку один КПШ-2080 может обслуживать до 3 шкафов. Суммарное тепловыделение ИТ-оборудования будет около 60 кВт, а оставшаяся производительность формирует запас на колебания нагрузки.
Стойки с нагрузкой 25 кВт и выше. При ~25 кВт на стойку рационально ориентироваться на размещение двух стоек в зоне обслуживания одного кондиционера. Такой вариант подходит для локальных зон высокой плотности, при этом конкретная схема должна учитывать воздушное распределение и принятую архитектуру резервирования.
Почему стоит выбрать продукцию UNICOOL
Гибкость при проектировании и модернизации Модель может применяться как для новых ЦОД, так и для расширения действующих машинных залов. Различные варианты исполнения и подключения позволяют формировать конфигурации охлаждения с учетом площади и планировки помещения и поэтапно наращивать её производительность.
Ориентация на круглосуточную эксплуатацию Кондиционеры рассчитаны на постоянную работу с непрерывной тепловой нагрузкой. Конструкция оборудования учитывает необходимость регулярного технического обслуживания, доступа к основным узлам и восстановления работоспособности без длительного вывода системы из эксплуатации.
UNICOOL КПШ-2080 предназначен для тех случаев, когда серверной требуется значительная холодопроизводительность, но размещать воздушные конденсаторы непосредственно снаружи здания неудобно или нецелесообразно. Встроенный конденсатор с водяным охлаждением передает выделяемое тепло в наружный водяной контур, который, в свою очередь, отводит его к драйкулеру, градирне либо другому оборудованию теплоотвода. Поэтому кондиционер и оборудование окончательного отвода тепла можно размещать независимо друг от друга. Производительность 80 кВт, расход воздуха 16 100 м³/ч и SHR 0,98 делают модель подходящей для крупных серверных зон. Три инверторных компрессора позволяют плавно корректировать холодопроизводительность вслед за изменением фактической загрузки. Модель может использоваться как отдельный агрегат либо как элемент группы прецизионного охлаждения.
