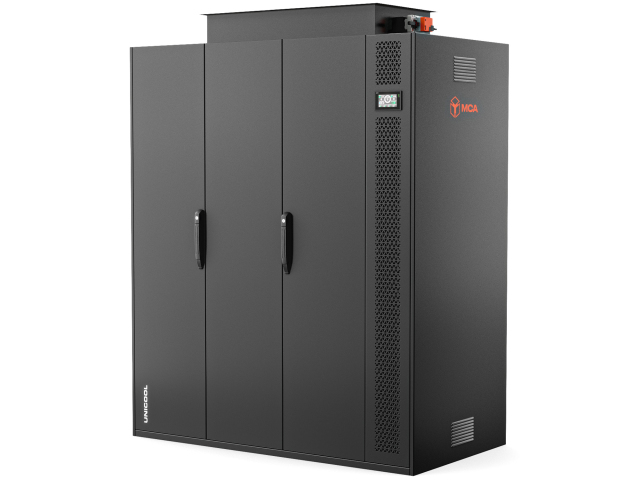

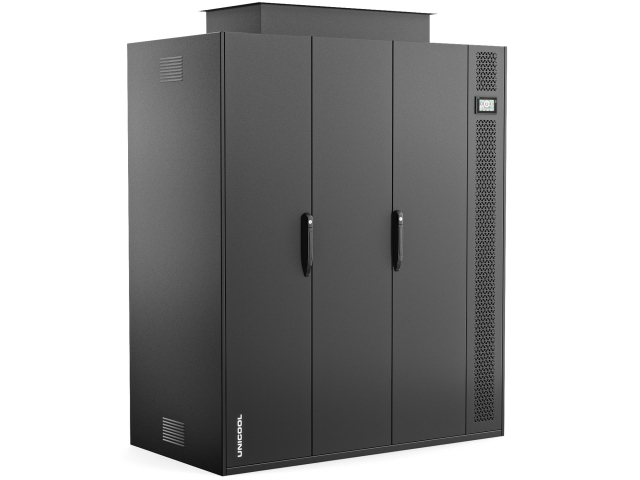

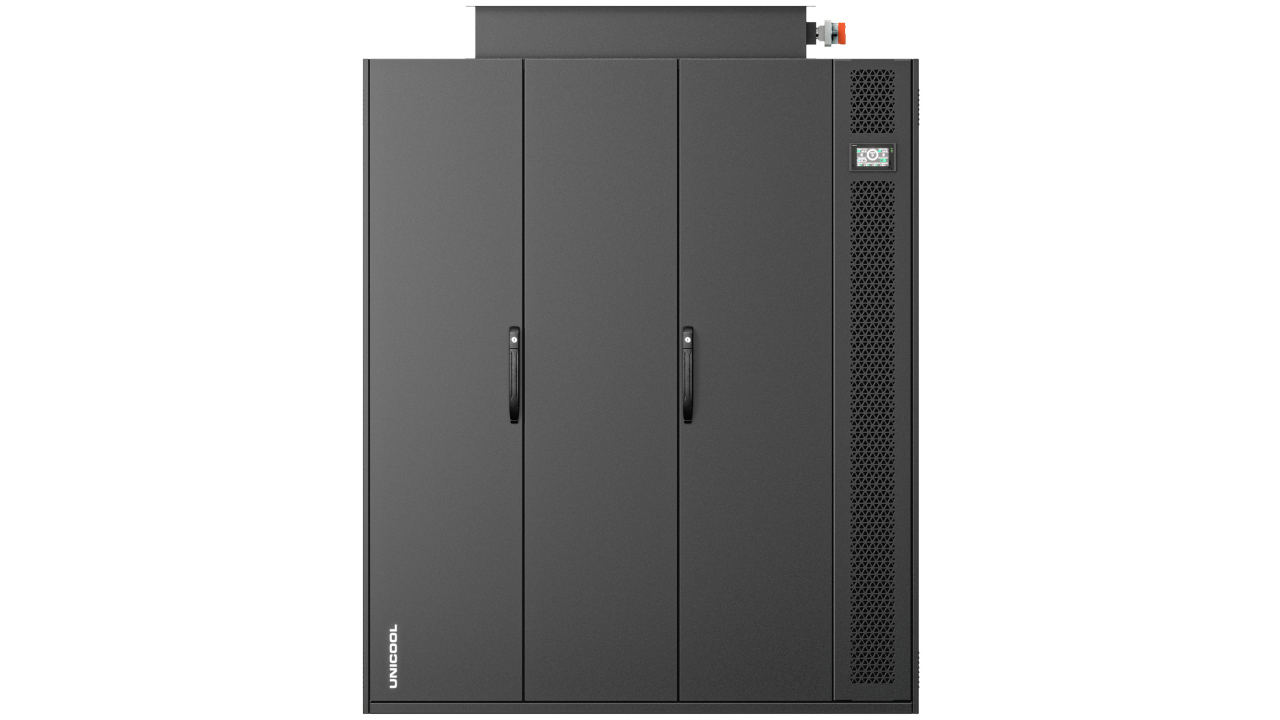

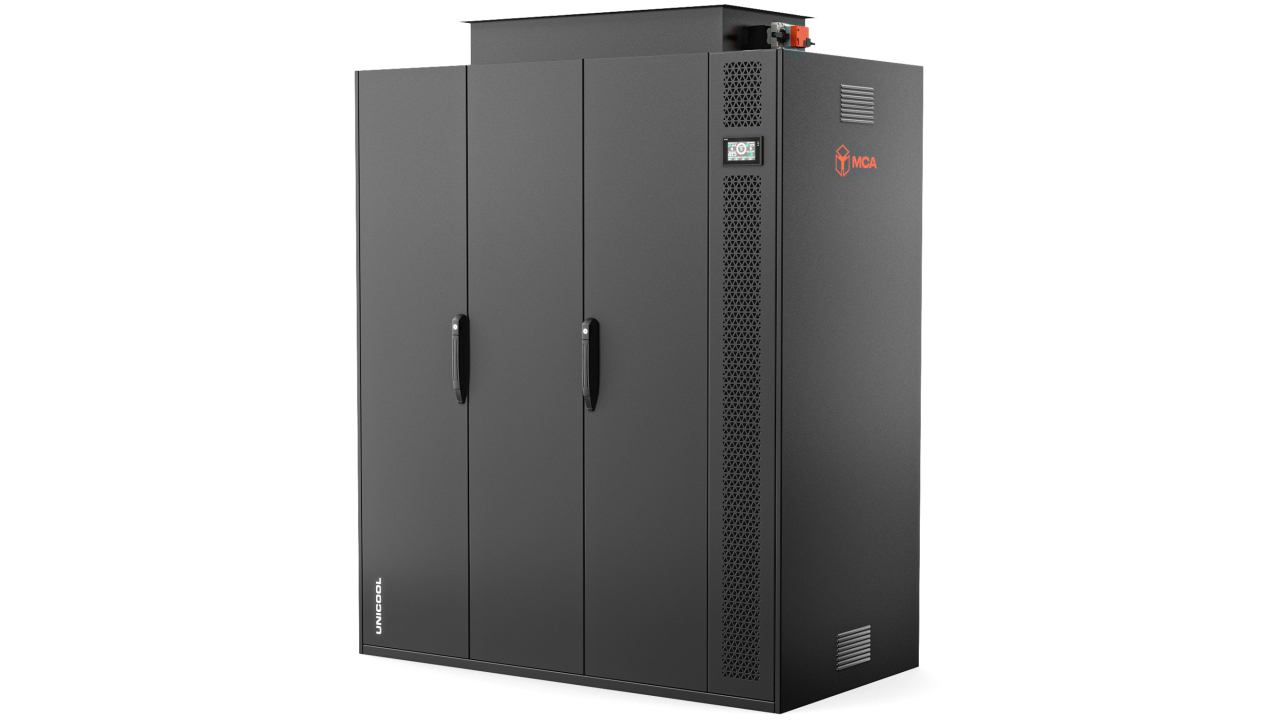

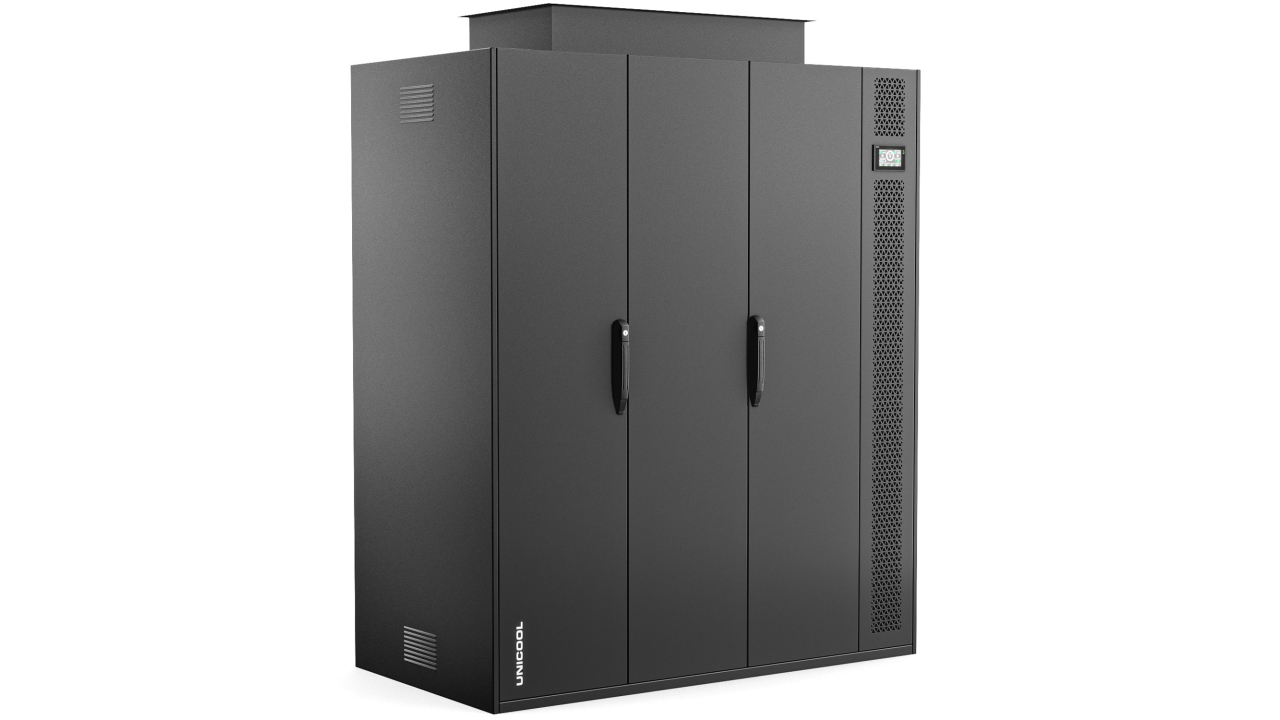

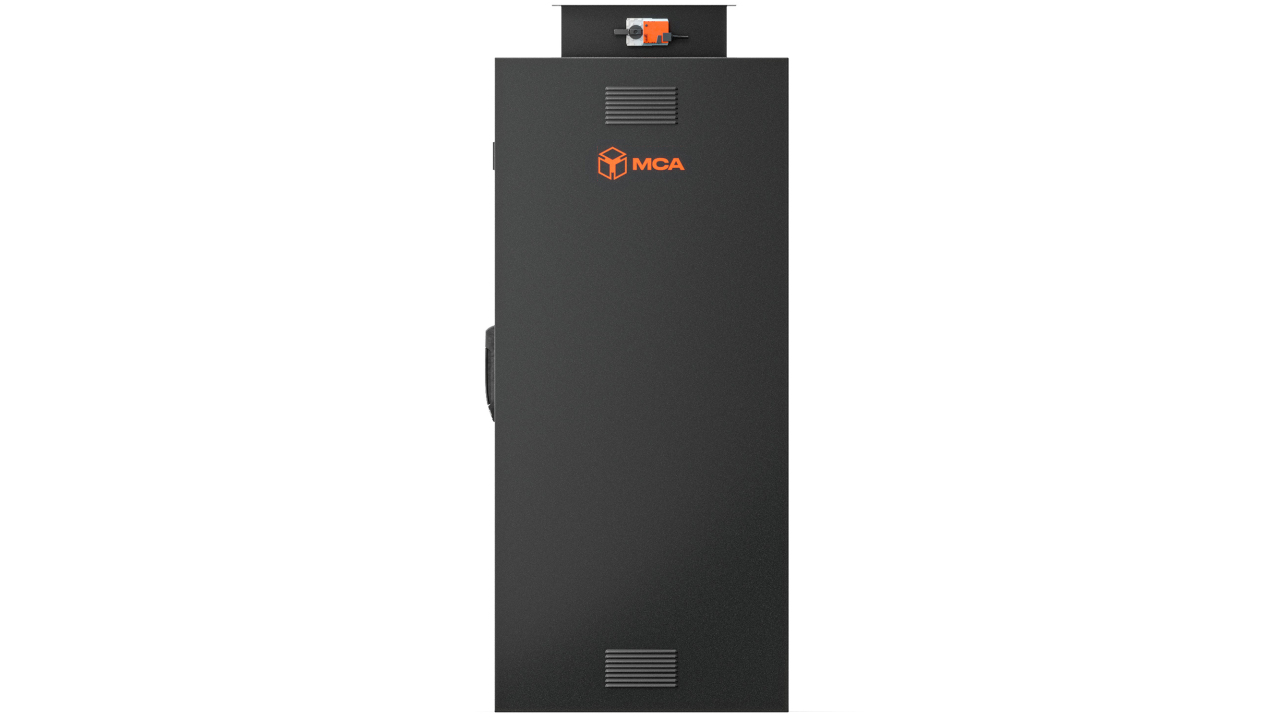

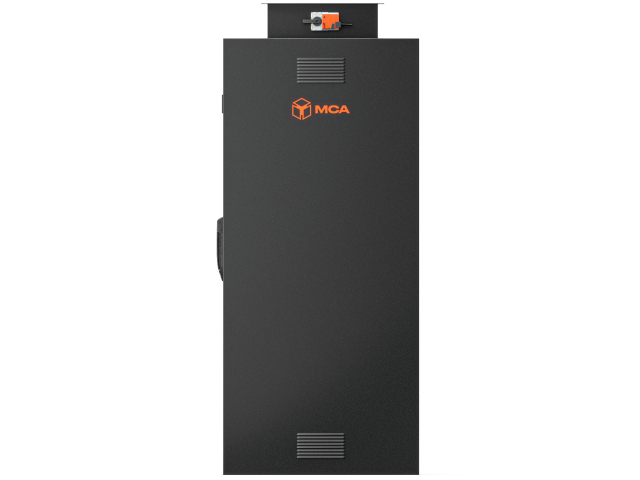

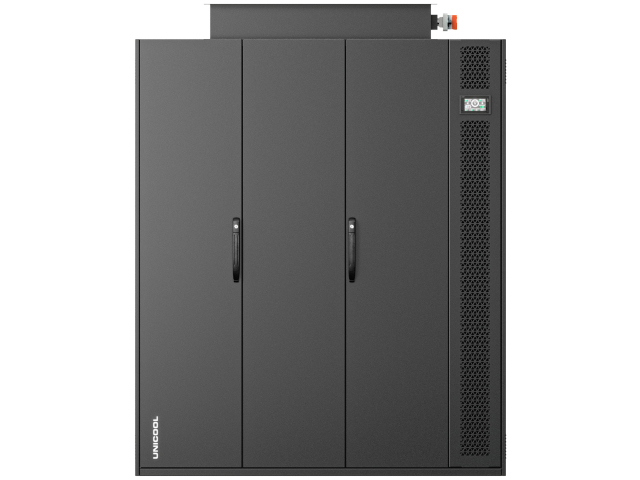

Прецизионный кондиционер UNICOOL® КПШ-2100 — шкафный CRAC-кондиционер с водяным охлаждением конденсатора для систем холодоснабжения ЦОД, серверных и технологических помещений с высокой тепловой нагрузкой. Модель обеспечивает 100 кВт холодопроизводительности при расходе воздуха 22 000 м³/ч и рассчитана на постоянную работу. Встроенные инверторные спиральные компрессоры позволяют плавно подстраивать производительность под текущую потребность. Конденсатор размещен внутри шкафа, а отвод тепла выполняется через водяной контур. Для дополнительного повышения эффективности КПШ-2100 может оснащаться электронным расширительным клапаном EEV и EC-вентиляторами. Такое исполнение позволяет использовать кондиционер как самостоятельную холодильную машину в составе системы охлаждения ЦОД.
КПШ-2100 — шкафной прецизионный DXW кондиционер с холодопроизводительностью 100 кВт. Модель предназначена для охлаждения машинных залов ЦОД, серверных и других помещений, где оборудование постоянно выделяет значительное количество тепловой энергии. При температуре воздуха на входе 35 °С и влажности 30% кондиционер формирует на выходе воздушный поток с температурой 18–20 °С и расходом до 22 000 м³/ч.
Встроенный конденсатор передает тепло охлаждающей жидкости с расчетным температурным режимом 30/35 °С и передается от кондиционера по водяному контуру к удаленной системе теплоотвода.
Холодильная машина оснащена спиральными инверторными компрессорами. Номинальная потребляемая мощность составляет 26,5 кВт, EER — 3,80. В стандартном исполнении используется R410A, R32 доступен как опция. EEV и EC-вентиляторы устанавливаются дополнительно.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
100
Расход воздуха, м3/ч
22 000
SHR
0,98
EER
3,80
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура охлаждающей жидкости, °С
30/35
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
26,5
Хладагент
R410a (стандарт) / R32 (опция)
Количество компрессоров / контуров
4
Тип компрессора
спиральный, инверторный
Класс воздушного фильтра
G4 / G4 + F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 2550 × 890
Масса, кг
520
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
25–45
Номинальная потребляемая мощность нагревателя, кВт
27,1–48,7
EC-вентиляторы
Электронный расширительный клапан (EEV)
Гидромодуль
Драйкулер / градирня
Преимущества
Управляемый режим работы конденсатора Водяной конденсатор работает при заданных параметрах охлаждающей жидкости, в данном случае — 30/35 °C. В отличие от воздушного конденсатора, его работа меньше зависит от непосредственного воздействия температуры наружного воздуха на теплообменник. Параметры конденсации регулируются температурой и расходом воды, что позволяет более точно управлять режимом холодильной машины. Отвод тепла при этом переносится во внешний контур — например, к сухому охладителю или другой системе теплоотвода.
Минимальные ограничения по трассе В КПШ-2100 тепло от конденсатора отводится по водяному трубопроводу, поэтому не требуется прокладывать длинную фреоновую трассу между кондиционером и теплоотводом. Для протяженных коммуникаций водяной контур проще организовать с учетом длины маршрута, перепадов высот и особенностей здания. Это особенно удобно для ЦОД, где оборудование теплоотвода располагается на удалении от машинного зала.
Инверторная холодильная машина Спиральные инверторные компрессоры позволяют изменять производительность в зависимости от текущей нагрузки. Для ЦОД это особенно важно при неполной загрузке серверов: холодильная машина может работать не на полной мощности, когда в этом нет необходимости.
Точное регулирование производительности Опциональные EEV и EC-вентиляторы позволяют еще точнее адаптировать работу кондиционера к текущей потребности. Электронный расширительный клапан регулирует подачу хладагента в испаритель, а EC-вентиляторы плавно изменяют расход воздуха. При снижении тепловой нагрузки оборудование может работать на пониженной производительности, что помогает рациональнее расходовать электроэнергию и поддерживать стабильные параметры охлаждения.
Применение
КПШ с водяным охлаждением конденсатора рекомендуется использовать в ЦОД, где требуется локальное производство холода непосредственно в шкафных кондиционерах без строительства полноценного центрального чиллерного контура. Такое решение подходит для объектов с ограниченным пространством под наружное оборудование, поскольку не требует размещения большого количества воздушных конденсаторов рядом с кондиционерами. При этом тепло от холодильных машин можно передавать по водяному контуру к удаленной системе теплоотвода, сохраняя возможность гибкого размещения оборудования.
КПШ-2100 применяется в:
машинных залах и серверных помещениях ЦОД с суммарной ИТ-нагрузкой до 80–85 кВт на одну установку с учетом рекомендуемого эксплуатационного запаса;
вычислительных кластерах;
крупных серверных и телекоммуникационных узлах, где требуется постоянное прецизионное охлаждение;
технологических помещениях предприятий, в которых тепловая нагрузка сохраняется в течение длительного времени;
системах, где требуется сочетать локальное производство холода с централизованным отводом тепла.
Несколько КПШ-2100 могут объединяться в группу и работать совместно, обеспечивая необходимую суммарную холодопроизводительность и позволяя поэтапно наращивать мощность системы по мере увеличения ИТ-нагрузки
Сценарии размещения
Серверные зоны с нагрузкой 8–10 кВт на стойку. При ~8 кВт на стойку один КПШ-2100 может обслуживать около 10 стоек. При 10 кВт на стойку — около 8–9 стоек. Такой вариант подходит для крупных серверных рядов с относительно равномерным распределением тепла.
Зоны 10–15 кВт на стойку. При ~10–15 кВт на стойку установка применяется для группы примерно из 5–8 серверных шкафов. Такой сценарий подходит для вычислительных зон с повышенной плотностью размещения оборудования.
Высокоплотные вычислительные зоны. При ~15–20 кВт на стойку один КПШ-2100 способен обслуживать ориентировочно 4–5 шкафов. В таких зонах особенно важно правильно организовать подачу и возврат воздуха, чтобы высокая тепловая нагрузка не приводила к локальному перегреву.
Крупные машинные залы. Несколько КПШ-2100 могут работать совместно, распределяя холодопроизводительность между зонами машинного зала. Водяной контур позволяет организовать отвод тепла к удаленному оборудованию теплоотвода, поэтому расположение холодильных машин не обязательно привязывать к месту установки наружных теплообменников.
UNICOOL КПШ-2100 — шкафной CRAC-кондиционер мощностью 100 кВт для непрерывного охлаждения серверных, машинных залов ЦОД и других помещений с высокой тепловой нагрузкой. Модель сочетает локальную холодильную машину с водяным охлаждением: конденсатор встроен в шкаф, а тепло передается охлаждающей жидкости и отводится по внешнему контуру. Это позволяет свободнее выбирать место установки системы теплоотвода и не привязывать кондиционер к непосредственному размещению воздушного конденсатора. Четыре инверторных спиральных компрессора обеспечивают регулирование производительности, а SHR 0,98 соответствует условиям помещений с преобладанием тепла от ИТ-оборудования. Опциональные EEV и EC-вентиляторы расширяют возможности регулирования холодильной и воздушной частей системы.
